自动售水机维修手册

自动售水机售后维修手册目录一、 ...................................... 机器的工作原理及功能(3)二、 ....................................... 常见故障例子(7)1机器不启动.......................................... ( 7) 2机器频繁启动........................................ ( 8) 3漏电. (10)4投币不灵敏、投币不进币 (11)5投币器正确使用方法 (12)6 IC卡正确使用方法 (13)7 显示板无显示 (13)8按键不出水 (13)9制水不停，水漾出水箱 (14)10咼压泵不启动..................................... (1 4)11开始灌装但不出水................................. (1 5)12投币无反应....................................... (1 6)13制水时间比较长................................... (1 6)14电机噪音大....................................... (1 7)15手动阀门周转..................................... (1 8)16不售水，售水灯永不亮，水箱已满或已过低液位 (18)17紫外线杀菌器好坏的判断 (18)三、 ................................................ 总结(19)机器的工作原理及功能1、机器制水工作原理在机器安装后，水箱为空时，接通电源，当原水压力达到时, 低压开关的常开触点闭合, 同时主板接到由低压开关传输过来的一个“水压足够”的信号。

经主板CPI处理后，给进水电磁阀继电器一个信号，使继电器导通，同时对应的批示灯亮，进水电磁阀打开进水，延时在13秒到15 秒后，高压泵的继电器接到主板的信号，继电器接通，同时对应的指示灯亮，高压泵得到电压起动，机器开始制水。

2、机器的液位开关的工作原理当水箱无水时，液位开关的高低液位浮球内部的开关均为导通状态，这时主板CPU得到它的两个导通的信号后，经内部处理，使读卡器、投币器无供电，同时制水灯亮，待售灯亮即停止售水，当机器制水高于低液位时，低液位开关断开，主板CPU得到一个断开导通的电位，经内部处理后，使待售灯灭，三分钟表后，售水灯亮，即可以售水。

这时，读卡器、投币器得到电压后等待工作。

当机器制水到满时，即达到高液位后，高液位开关断开，这时主板CPU得到两个断开的信号。

经CPU内部处理后，即为水满信号，把高压泵、进水电磁阀的继电器断掉，机器停止工作。

同时制水灯灭，这时显示灯中的四个灯只有电源灯和售水灯亮，当机器售水低于高液位的时候，10 分钟后机器开始制水，水箱满后，机器停止工作。

3、灌装的工作原理当用户在刷IC 卡或投币使用时，IC 卡插进读卡器或硬币投进投币器后，主板得到信号，经CPU内部处理后，按“灌装”键使两根线导通，主板得到信号后，经CPU处理，给相应的灌装电磁阀一个供电，使其打开，同时给灌装泵的继电器一个供电，使灌装泵和紫外线灯管工作。

（注：灌装泵和紫外线杀菌灯管并联在同一个继电器上）如果是投币打水，显示板的金额不会变化，相应的水量则倒计时的变化。

到0时自动关闭灌装系统。

在中间如果出水量已灌满当时的容器，需更换容器时，用户只需按一下“暂停”键，主板得到信号后，关闭灌装系统，这时，用户在3分钟内，可以在按“暂停”键进行灌装下一个容器，以此类推，如果用户是用IC卡进行打水时，在插入读卡器时，显示屏上会显示卡上的金额，精确到“分”。

图为：按下“灌装”键时，主板得到信号，经处理后，打开灌装系统同投币灌装系统一样。

这时，显示板以累计的方式扣除金额，最低以2分起，然后2分为单位进行累计。

图为0.1升水花了元钱。

即为2分钱。

当容器灌满时，按下“暂停”键, 主板得到信号后，关闭灌装系统，灌装完毕。

4、投币IC卡的工作原理将硬币从投币器上面的投入口投入，硬币进入显示屏上会显示硬币金额及相应的出水量，语音完毕后方可进行灌装，水为0 时，自动关闭灌装系统。

IC 卡的金属面向下，按照箭头方向轻轻推进，然后主板得到信号，同时显示卡上的金额。

语音完毕后，方可按灌装键，显示屏上显示金额和水量待容器灌满时，按下“暂停”键，自动关闭灌装系统。

5、电路板的工作原理及功能根据外部输入的各种信号，经CPU处理后作出相应的指令，使对应的运行系统运行。

主板显示屏下面有2 个按钮, 左为菜单键，右为设定键，其功能分别是：A、显示投币总金额；B、显示刷卡总金额；C、调整时钟小时；D冲洗时间；（每次制水前的冲洗时间，单位1秒）E、臭氧发生器工作时间；（XX-OO[XX制氧周期，单位小时；00制氧时长，单位10 秒] ）F、出水速度；（推荐值为10，数值越大出水速度越慢）H、单价售水量；（单位L/元）P、广告灯开启时间；L 、广告灯开启时间；6、投币器设置方法（傻瓜式投币器无须设置）1）币种要求：每种硬币需备齐15 种，包括 1 元、 5 角（不带国徽的）1角1号X 投币器设置方法如下：设置1角（元）代码为10 （适用于ASW-4X型、ASW-4XY 型除带有“X”字母的电路板的投币器。

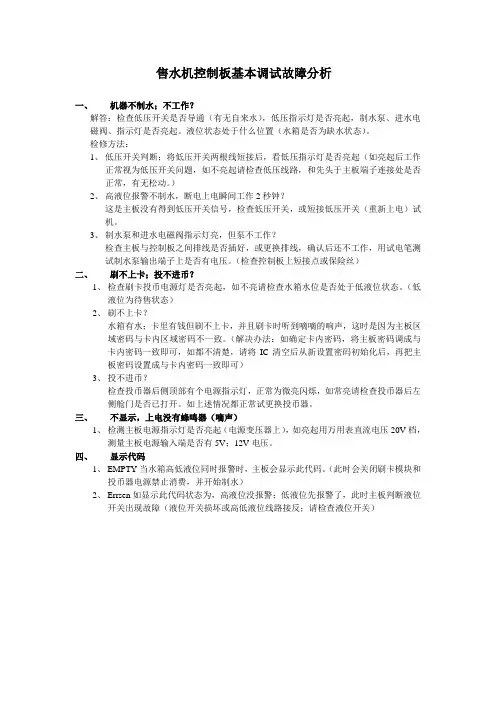

其他型号投币器 1 角代码为01）设置 5 角（元）代码为05设置 1 元，代码为16※ 如果是双投币机器 1 号投币器只能设置 1 元2 号投币器只能设置 5 角（2）投币器币种设置步骤依次如下：第一步：将“开始/设定”开关拨至“设定”位置，LED 显示“ 00”第二步：根据投币器型号和硬质面值开始设置例如：1 号投币器，要设置1 元，首先按动指示灯按钮，使LED 显示“16”，然后投入1 元硬币，听到指示音后，将设定开关拨至“开始”，此时，可将提前准备好的15种1 元硬币依次投入即可（3）投币器删除设置步骤依次如下：第一步：将“开始/设定”开关拨至“设定”位置，使LED 显示要删除的币种，例如：1号投币器，要删除5角，LED需调至到“ 05”第二步：按住指示灯按钮片刻，显示“ C”字符即已清除、故障例子1、机器不启动现象: 电磁阀不打开，高压泵不启动，需要检查的要素：①液位开关是否良好②高、低压开关是否接好，是否导通③电源灯是否亮解决办法：电源灯是否亮：（注：当电源线有220V,50Hz时）如果不亮的话，再检查变压器是否有9V，15V 输出，如果没有的话，漏电开关是否为好，保险丝是否为好，变压器是否为好；如果亮的话，进行下面的操作：㈠低压开关是否导通？如果不导通的话，低压开关损坏或原水压力不足或零件接线之间有开路。

或者将低压开关的两根接线进行短路，短路后如果机器启动了，证明原水压力不足。

㈡液位开关是否两两相通？如果不导通的话，则液位开关至主板之间的接线存在断路，接虚，如果没有存在开路、接虚的现象则为液位损坏。

㈢高压开关是否导通？如果不通的话，则高压开关坏或高压开关至主板之间的接线存在断路，接虚的情况。

※注意：（1）测试各个零件时均要把插头拔出电路板来测试图12、机器频繁启动现象：①机器启动几秒后自动停机，3分钟后自动启动后又停,反复循环。

②电磁阀，高压泵，忽起忽停，反复循环。

③电磁阀不变，高压泵频繁启动。

需要检查的要素：CD低压开关②高压开关C3液位开关C4 电源电压及各个接线头。

解决办法：①将低压开关用两颗接线强行连接，看故障是否排除。

如果故障排除则原因如下：㈠即原水在静态下压力足够机器的启动压力，运转后水的动态压力不足，所以导致机器频繁启动，则需要进行增压或查找不足的原因：I.前置滤芯堵塞。

II.水管的弯路太多，消弱了水的压力。

㈡低压开关压力调节过高，调低至MPa处为好。

㈢各个零件的接线头是否存在接虚现象。

⑵看指针是否达到左右后停机，如果是的话，即是高压开关起了保护的作用。

导致高压开关起到保护作用的原因为：电磁阀是否打开：3）电磁阀的指示灯是否为亮，如果灯亮的话，在灯亮时是否听见“啪”的一声，如果听见，证明电磁阀打开。

如果打开，查看压力调节阀门是否打开，参照压力表调节到最佳位置1MPa（ 10公斤），将压力调节阀门全部打开，然后故障仍然存在的话，把活节头拆开看有无水流出来，如果有的话，则后面存在故障；如果没有水流出的话，证明前面有堵塞现象查明并清除。

②首看电源灯是否忽亮忽灭，如果是的话，看电压是否稳定（220V士5%,如果不稳定，即供电方面有问题，如果电压稳定则对变压器的电压进行测试，看9V,15V是否稳定：如果稳定则为电路板损坏；如果不稳定的话则为变压器损坏。

③高压泵指示灯是否闪烁如果闪则为电路板坏如果不闪检查高压泵接线是否有松动，接实后如果仍有故障存在的话，更换高压泵。

3、漏电（2种现象）①现象：机器良好接地时，漏电保护开关不能闭合。

解决办法：㈠把地线断开，看现象是不是还存在，若故障没有了，证明与地线连接的用电器漏电：1•高压泵2•灌装泵。

万用表用“一＞—”档位一笔放在地在线，一笔去测量高压泵，灌装泵的火线，当测某一火线与地为通时，证明此用电器漏电。

打开用电器，将供电线断掉，测其是本身与地之间有漏电存在，还是电线与电线之间存在漏电。

同上操作，依次排除。

如高压泵本身不存在漏电，即电线之间有漏电即两接线之间有裸露金属相碰。

㈡若断开地线故障仍在，即火零短路。

逐一检查每个用电器，依次断开直到断开某一用电故障不存在时，即断开的用电器有故障，查明是本身损坏还是存在接线不良现象，对其用电器进行更换或维修。

②有电人现象：（1）.静电（2）.漏电解决办法：首先查看接地是否良好，如果没有，测其机器运行时外壳对大地电压为多少，用万用表750V 黑笔接地，红笔接外壳，电压<36V视为正常，电压》36V视为漏电，如无电压即静电，如果有电压，把地线接好，看其是否跳闸，如果跳的话，按其上步骤查找排除。

静电电人原因：没有良好接地，使静电产生的负荷聚成高电荷，当有人触摸时，通过人体导入大地，再测时即无电压。

安装时一定要使地线接地良好。

4、投币不灵敏，投不进硬币现象：投 5 次进 2 次等概率在40％左右a) 操作不正确硬币应放在投币口上口处的下壁上，图⑴然后使劲推进，以自然力推进，不快不慢，为正确方法。

图⑵方法为错，概率小。

b)在按正规操作的前提下，有某几种币总投不进: 原因：此币不规则，对投币器进行设定，此不易投进的币种下次使用时就比较容易进了c）在售水灯亮的前提下，任何币都投不进去：检查投币器是否有＋12V 供电，如果没有，则电路板本身存在问题及接线有断路，仔细查找按照接线流程图仔细查找，查到后接好后故障排除。
