透镜成像公式
光的折射与透镜成像公式
光的折射與透鏡成像公式光的折射与透镜成像公式光的折射是光在介质之间传播时的一种现象，它是基于光线在介质间传播时速度的变化而发生的。
而透镜成像公式则是用来描述光通过透镜后所形成的图像位置和大小的公式。
本文将会详细介绍光的折射与透镜成像公式，以及其在实际应用中的一些重要性。
一、光的折射公式光在两种不同介质之间传播时，会发生折射现象。
根据斯涅尔定律（也称为折射定律），光线在界面上的入射角和折射角之间满足一个简单的数学关系，即：n1 * sin(θ1) = n2 * sin(θ2)其中，n1和n2分别是两种介质的折射率，θ1和θ2分别是入射角和折射角。
根据这个公式，可以计算出光线的折射角度，进而确定光线传播的方向和路径。
这个公式在很多光学应用中都有着重要的作用，例如眼镜、光纤通信等。
二、透镜成像公式透镜是一种能够使光线发生折射并聚焦的光学元件。
透镜成像公式是用来描述光通过透镜后所形成的图像位置和大小的公式。
根据透镜成像公式，可以通过透镜的焦距、物距和像距之间的关系来计算图像的位置和放大倍数。
在凸透镜的情况下，透镜成像公式可以表示为：1/f = 1/v - 1/u其中，f是透镜的焦距，v是像距，u是物距。
根据这个公式，可以计算出透镜成像的位置和放大倍数。
同样地，在凹透镜的情况下，透镜成像公式可以表示为：1/f = 1/u - 1/v这个公式与凸透镜的公式形式相似，但是在计算时需要注意符号的取正与取负。
透镜成像公式是光学实验和透镜设计中的重要工具。
通过计算透镜的焦距、物距和像距，可以确定透镜的焦点位置和成像效果，从而满足不同应用需求。
三、光的折射与透镜成像公式的应用光的折射与透镜成像公式在物理学和工程学的许多领域中都具有广泛的应用。
以下是一些应用的具体例子：1. 光学仪器设计：在设计显微镜、望远镜和照相机等光学仪器时，需要考虑光的折射和透镜成像公式，以确定透镜的参数和图像的性质。
2. 眼科学：通过光的折射和透镜成像公式，可以研究眼睛是如何将光线聚焦在视网膜上形成清晰的图像的。

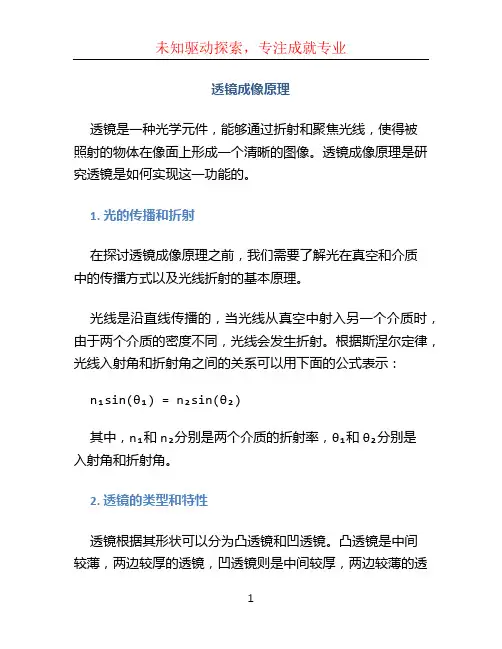

透镜成像原理
透镜成像原理透镜是一种光学元件，能够通过折射和聚焦光线，使得被照射的物体在像面上形成一个清晰的图像。
透镜成像原理是研究透镜是如何实现这一功能的。
1. 光的传播和折射在探讨透镜成像原理之前，我们需要了解光在真空和介质中的传播方式以及光线折射的基本原理。
光线是沿直线传播的，当光线从真空中射入另一个介质时，由于两个介质的密度不同，光线会发生折射。
根据斯涅尔定律，光线入射角和折射角之间的关系可以用下面的公式表示：n₁sin(θ₁) = n₂sin(θ₂)其中，n₁和n₂分别是两个介质的折射率，θ₁和θ₂分别是入射角和折射角。
2. 透镜的类型和特性透镜根据其形状可以分为凸透镜和凹透镜。
凸透镜是中间较薄，两边较厚的透镜，凹透镜则是中间较厚，两边较薄的透镜。
根据透镜的形状，凸透镜会使光线会被聚焦到一个点上，这个点称为焦点，焦距是透镜与焦点之间的距离。
凹透镜则使光线发散。
根据透镜的折射率，透镜还可以分为高折射率透镜和低折射率透镜。
高折射率透镜对光线的折射更强，使得光线更容易聚焦。
3. 透镜成像原理透镜成像原理涉及三个关键概念：物距、像距和焦距。
物距是指光线射入透镜前的距离，像距是指光线通过透镜后的距离，焦距是透镜与焦点之间的距离。
当一个物体放置在离透镜较远的地方时，光线经过透镜后会在像距处形成一个实像。
实像是指光线交叉的地方实际上存在着光，这意味着我们可以将一个屏幕放在该位置上，就能够看到一个放大和倒立的物体图像。
当一个物体放置在透镜离焦距的地方时，光线经过透镜后会在像距处形成一个放大和直立的虚像。
虚像是指光线交叉的地方实际上不存在光，光线只是在像距处似乎交叉。
当一个物体放置在透镜的焦距处时，光线经过透镜后会变得平行，没有任何焦点和像距形成。
4. 透镜公式透镜成像原理还可以用数学方式来描述，通过透镜公式可以计算物距、像距和焦距之间的关系。
透镜公式如下：1/f = 1/v - 1/u其中，f是焦距，v是像距，u是物距。
凸透镜成像规律归纳总结
凸透镜成像规律归纳总结凸透镜是一种透镜，中央较薄，边缘较厚，呈现凸出形状。
它能够将经过透镜的光线聚焦或分散，从而形成实像或虚像。
凸透镜成像规律是通过研究透镜的物理特性，得出透镜成像的一系列规律和公式。
下面是对凸透镜成像规律的归纳总结：1.凸透镜成像原理：当平行光线入射到凸透镜上时，经过折射形成的光线会聚于凸透镜的焦点F处。
这是凸透镜的一个基本成像原理。
2.焦距和成像距离关系：通过光学公式可以确定物距、像距和焦距之间的关系。
光学公式为：1/f=1/v-1/u，其中f表示焦距，v表示像距，u 表示物距。
3.聚焦性质：凸透镜的焦距决定了成像的性质。
当物距大于2倍的焦距时，形成实像；当物距等于2倍的焦距时，形成无限远处的实像；当物距小于2倍的焦距时，形成虚像。
4.放大率：凸透镜的放大率是指像高与物高之比。
根据凸透镜的成像原理，放大率可以表示为v/u，其值为正代表放大，负值代表缩小。
5.倍率公式：倍率公式是凸透镜的一个重要成像关系，表示了物体的放大倍数与物距、像距之间的关系。
倍率公式为β=v/u，其中β表示倍率，v表示像距，u表示物距。
6.实像和虚像：当物体在焦点前，即物距小于焦距时，形成虚像；当物体在焦点后，即物距大于焦距时，形成实像。
7.成像位置变化：物体距离透镜越远，成像位置越接近焦点；物体距离透镜越近，成像位置越远离焦点。
8.成像大小变化：当物体与透镜的距离越远，成像越小；当物体与透镜的距离越近，成像越大。
9.像位置和物位置关系：对于凸透镜来说，像与物的位置关系是一个互逆关系。
即当物体在焦点前，像在焦点后；当物体在焦点后，像在焦点前。
10.平行光束成像：当平行光束垂直入射到凸透镜上时，光线会聚于焦点；而当平行光束倾斜入射到凸透镜上时，光线会聚成一束斜线。
总结起来，凸透镜成像规律可以归纳为焦距与成像距离的关系、虚像与实像的形成、放大率与倍率的计算、物体与像的位置关系等。
理解和掌握凸透镜成像规律对于准确的成像分析和应用具有重要意义。
透镜公式知识点归纳总结
透镜公式知识点归纳总结透镜是一种光学器件，它可以通过折射将光线聚焦或散射。
透镜的行为可以由透镜公式来描述，透镜公式是光学定律和几何光学原理的数学表达式，它可以用来计算透镜的成像位置和成像大小。
在本文中，我们将对透镜公式的相关知识点进行归纳总结，以便更好地理解透镜的行为和应用。
1. 透镜公式的基本形式透镜公式的基本形式可以用来计算透镜的焦距、物距、像距和物像高度之间的关系。
其基本形式如下：\[\frac{1}{f} = \frac{1}{d_o} + \frac{1}{d_i}\]其中，\(f\) 是透镜的焦距，\(d_o\) 是物体到透镜的距离（物距），\(d_i\) 是像像到透镜的距离（像距）。
透镜公式的基本形式适用于凸透镜和凹透镜。
2. 透镜公式的符号规定在透镜公式中，有一些符号的使用规定需要注意。
一般来说，透镜公式中有以下符号：- \(f\)：焦距，单位为米（m）- \(d_o\)：物距，单位为米（m）- \(d_i\)：像距，单位为米（m）- \(h_o\)：物体高度，单位为米（m）- \(h_i\)：像高度，单位为米（m）在使用透镜公式时，这些符号的正负号需要符合透镜成像的规律，即物体距透镜的距离和高度为正，像像距透镜的距离和高度为负。
3. 物像的成像关系根据透镜公式，可以得出物体到透镜的距离和像像到透镜的距离之间存在一种成像关系。
一般来说，当物体在透镜的物距大于2倍的焦距时，凸透镜形成实像，而当物距小于2倍的焦距时，凸透镜形成虚像。
而对于凹透镜来说，无论物距的大小，凹透镜都形成虚像。
4. 透镜的成像方式根据透镜的成像方式，我们可以将透镜分为凸透镜和凹透镜。
凸透镜的焦距是正的，而凹透镜的焦距是负的。
根据透镜公式的符号规定，对于凸透镜来说，焦距和像像距都为正，而对于凹透镜来说，焦距为负，像像距为负。
5. 透镜成像的光线追迹透镜成像的光线追迹是用来描述透镜成像的一种方法。
通过光线追迹，可以确定透镜成像的位置和成像大小。
镜子和透镜成像公式
分类：正球差和负 球差
对成像质量的影响： 降低图像清晰度和
对比度
添加标题
添加标题
添加标题
添加标题
彗形像差
定义：像点在透镜 像面上呈现的形状 与实际物体形状的 偏差
产生原因：透镜的 球面像差和色散
彗形像差的大小与 透镜的焦距、孔径 大小和波长有关
彗形像差的校正方 法：使用透镜组合 、加装校正器等
望远镜：透镜组合用于放大 远处物体，便于观察天体等。
眼镜：透镜用于矫正视力， 使光线正确聚焦在视网膜上。
投影仪：透镜用于调整图像， 使光线正确投射在屏幕上。
像质优化在摄影镜头中的应用
像质优化技术：通过改进 镜头设计和制造工艺，提 高摄影镜头的成像质量， 减少畸变和失真。
0 1
像质优化在摄影镜头中 的应用案例：如佳能在 EF系列镜头中采用了IS 技术，通过内置光学防 抖机制，有效抑制手抖 导致的图像模糊；蔡司 的Batis镜头系列则通过 采用新的镜头镀膜技术 和材料，提高了镜头的 抗眩光和抗色散性能。
观察物品：镜子可 以反射光线，使人 们能够观察物品的 另一面。
安全监控：在家庭 和商业场所，镜子 常常被用来做安全 监控，观察周围的 环境。
艺术创作：艺术家 可以利用镜子的反 射和折射原理，创 造出独特的艺术作 品。
透镜在光学仪器中的应用
显微镜：透镜组合用于放大 微小物体，便于观察细胞、 细菌等。
透镜焦距的调节：通过旋转透镜或移动透镜的位置，可以调节焦距，从而改变成像的大小和清晰度。
透镜材料对成像的影响
材料折射率对成像 位置的影响
材料色散对成像质 量的影响
不同透镜材料的优 缺点
材料对透镜设计和镜球 面形状导致的像点
第四节 透镜成像公式
第四节 透镜成像公式一、 透镜成像透镜成像作图法的基本方法就是什么？取三条特殊光线中的任意两条:⑴跟主轴平行的光线,折射后通过焦点;⑵通过焦点的光线,折射后跟主轴平行;⑶通过光心的光线,经过透镜后 方向不变 。
透镜成像的位置除了用作图法可以得到外,还能用更简捷的办法得到比如用公式。
图1 透镜成像由图1得:△COF ∽△A 1B 1F △ABO ∽△A 1B 1OFB OF B A CO 111= OB BO B A AB 111= AB CO =OF=f , B 1F = v －f , BO=u , B 1O=v由 OB BO F B OF 11=得:即:整理得: ——此公式为透镜成像公式⏹ 凸透镜:u , f 总取正值;⏹ u>f 时,v 为正值,像物异侧,实像⏹ u<f 时,v 为负值,像物同侧,虚像二、凹透镜公式⏹ 可以证明,以上公式完全适用于凹透镜,但需注意,焦距应取负值(虚焦点)。
⏹ 由 可知v 为负,这表示凹透镜总成虚像。
注意:其它均为负,在计算题中往往被忽视。
三、放大率定义:像长跟物长的比ABB A 11叫做像的放大率。
因为△ABO ∽△A 1B 1O:所以u v AB B A m ==11 m>1,表示成放大的像,m<1,表示成缩小的像。
注意:实像v 取正,虚像v 取负。
根据 得: vu f v f =-uv fu fv =+f v u 111=+fv u 111=+fv u 111=+⏹ 当u →∞时,u －f ≈ u , v ≈ f 、意义:太阳射来的平行光经凸透镜折射后再焦点会聚。
⏹ 当u >2f 时, u －f > f , v<u , m= u v <1、 意义:成倒立、缩小的实像,如照相机。
⏹ 当u =2f 时, u-f= f , v=u , m=uv =1、意义:成倒立的与物体等大小的实像。
⏹ 当f<u<2f 时,u －f< f , v>u , m=u v >1、意义:成倒立、 放大的实像,如幻灯机。
凸透镜成像u和v的关系公式
凸透镜成像u和v的关系公式
凸透镜成像是光学中的重要概念，通过凸透镜可以将光线聚焦或发散，形成实像或虚像。
这种成像过程是通过凸透镜的曲率和物体与凸透镜的距离来决定的。
我们可以用一个简单的公式来描述凸透镜成像过程中物体的位置和像的位置之间的关系。
在凸透镜成像中，我们通常使用以下公式来计算物体的位置(u)和像的位置(v)之间的关系：
1/f = 1/v - 1/u
其中，f表示凸透镜的焦距，u表示物体到凸透镜的距离，v表示像到凸透镜的距离。
这个公式可以帮助我们计算物体和像之间的位置关系。
根据这个公式，我们可以得出一些有趣的结论。
当物体距离凸透镜的距离(u)大于焦距(f)时，像的位置(v)将是一个正值，也就是说像是实像，位于凸透镜的同一侧。
而当物体距离凸透镜的距离(u)小于焦距(f)时，像的位置(v)将是一个负值，也就是说像是虚像，位于凸透镜的另一侧。
根据公式我们还可以得出一个重要的结论：当物体位于凸透镜的焦点上时，像的位置将会无限远，也就是说像是一种特殊的虚像，我们称之为平行光束。
凸透镜成像的公式能够帮助我们计算物体和像之间的位置关系。
通过这个公式，我们可以更好地理解凸透镜的成像原理，并应用在实际生活和工作中。
光学透镜成像公式推导
光学透镜成像公式推导光学透镜的成像公式是描述光线经过透镜后形成的像的公式。
推导成像公式的基本原理是根据光线在透镜上的折射规律、物距、像距及焦距之间的关系。
首先，我们需要定义一些基本概念。
-物距（u）：指的是物体与透镜之间的距离，可以是实物或者虚物，以正数表示实物的物距，以负数表示虚物的物距。
-像距（v）：指的是像与透镜之间的距离，以正数表示实像的像距，以负数表示虚像的像距。
-焦距（f）：指的是透镜的焦点与透镜之间的距离。
在光线经过透镜时，根据折射定律可以得到以下关系：\[\frac {sin\theta_1}{sin\theta_2} = \frac {n_2}{n_1}\]其中，\[\theta_1\] 是入射角，\[\theta_2\] 是折射角，\[\ n_1\] 是透镜外的介质折射率，\[\ n_2\] 是透镜的折射率。
根据几何光学的规则，我们可以得到下图所示的光线通过透镜的示意图：我们假设光线经过透镜后的入射角是\[\alpha_1\]，出射角是\[\alpha_2\]。
根据几何规律，我们可以得到以下关系：\[\theta_1 = \alpha_1\]\[\theta_2 = \alpha_2\]根据几何光学的成像原理，入射光线与出射光线在透镜的焦点处相交，可以得到以下几何关系：\[\frac {h_1}{u} = \frac {h_2}{v} = \frac {h_1+h_2}{f}\]其中，\[\h_1\]是物体的高度，\[\h_2\]是像的高度。
然后，我们可以推导出物距和像距之间的关系。
根据相似三角形关系，我们可以得到：\[\frac {h_1}{u} = \frac {h_2}{v}\]将上述两个等式结合起来，得到：\[\frac {h_1}{u} = \frac {h_1+h_2}{f} = \frac {h_2}{v}\]通过简单的等式转换和代数运算，我们可以得到成像公式：\[\frac {1}{f} = \frac {1}{v} - \frac {1}{u}\]其中，\[\u\]是物距，\[\v\]是像距，\[\f\]是焦距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在以后应用透镜公式时，按表1中的正负号确定p、p'、f 的正 负号。
二、像的放大率 为了说明透镜成像时像的放大情况，我们把像的高度跟 物体的高度之比A1Bl/AB，叫做像的放大率，通常用K表示。由 透镜成像光路图可知，K也等于p'/p。 像的放大率：像的高度跟物体的高度之比A1Bl/AB，叫做 像的放大率。 放大率公式：
大的像可能是实像，也可能是虚像，因此在应用放大率公式
K A1B1 p 时，应取p'=±3p。当p'=3p 时，由透镜公 AB p
式求得对应的p1；当p'=-3p 时，由透镜公式求得对应的p2。 请同学们练习求解此题。
小结 本节学习了透镜公式，像的放大率公式。在应用凸透镜公 式时应注意p、p'、f 的正负号。请同学们根据“实正虚负” 的规律或直接按表1中的正负号确定p、p'、f 的正负号。
教学策略
A
C
F B1 2
B
2 F
FO f
F A
p
p1
′
图1 从透镜成像光路图（图 1）中，我们还可以找出物距、像 距、焦距的关系，导出一个公式——透镜公式。用这个公式就 可以很方便地计算像的位置。 新课教学 一、透镜公式 在透镜成像光路图中，由于△COF 和△A1B1F是相似直角 三角形，所以
CO OF A1B1 FB1 △ABO和△A1B1O也是相似直角三角形，所以 AB BO A1B1 B1O
因为CO = AB，所以
OF BO FB1 B1O 又OF = f，FB1= p´- f ，BO = p，B1O = p´，把这些值代人
上式，就得到
f p p f p
化简得 f p' + f p = p p'
用p p' f 来除上式的两边，就得到凸透镜公式：
1 1 1 p p f
这个公式虽然是根据凸透镜成实像的光路图推导出来 的，但它也适应凸透镜成虚像的情况。只是在运用公式时，式 中各物理量应按以下规律来取值：凸透镜的焦距 f 和物距 p 总取正值，像距 p' 可取正值，也可取负值。p' 取正值时， 像和物体位于凸透镜的两侧，像是实像；p' 取负值时，像和 物体在凸透镜的同侧，像是虚像。
序号 6
课时
1课型ຫໍສະໝຸດ 新授课 班级8211 8223
授课 章节
名 称 教学 资源
透镜成像公式 课件
知识与技能: 1．掌握透镜公式，知道透镜公式中 p、p´、f 取正（负）值时，
所对应的透镜及透镜成像情况。
教学
2．理解放大率公式的意义。
目标
过程与方法: 能用透镜公式和放大率公式解决单个凸透镜成像问题。
情感态度与价值观: 通过透镜公式的应用，培养学生分析问题要全面的习惯。
K A1B1 p AB p
式中的|p'|表示在计算像的放大率时，像距取其绝对值。如果 已知像距和物距，就可以由上式求出像的放大率。
例题 一凸透镜的焦距是10 cm，物体放在距透镜7 cm处， 求像的位置。若物高为0.3 cm，求像高。
解 由透镜公式得
1 1 1 1 1 cm1 3 cm-1
教学 应用透镜公式解决单个凸透镜成像问题。
重点
教学 透镜公式的应用比较复杂，它是本节的难点。
难点
教学 讲解 练习
方法
更新、
补充、
删节
无
内容
课外 作业
P17 1
教学 后记
授课主要内容或板书设计
导入新课 复习：
新课教学
一、透镜公式
二、像的放大率 例题 讨论练习
小结
教学过程
教学环节
主要教学内容及步骤 导入新课 复习：用透镜成像作图法，画一种凸透镜成像光路图。
p f p 10 7
70
所以
p 70 cm 23.3 cm
3
又由放大率公式得
70
A1B1
p AB p
3 7
0.3 cm 1cm
像距p'为负值，说明像是虚像，像和物体在透镜的同侧。 像高为l cm，比原物大。
讨论练习： 1-9 有一个凸透镜，它的焦距是18 cm，问将2 cm长的物 体放在什么地方，才能得到6 cm长的像？ 解题分析：由题意知，物体经凸透镜后，成放大的像。放
用同样的方法可以证明，这个公式也适用于凹透镜。只 是在凹透镜成像时，其焦距应取负值，因物距总取正值，这样 按公式计算出的像距p'总是负值，这表示凹透镜总是成虚像。
公式中各物理量取值时，正负号的规律概括起来就是四个 字：“实正虚负”。
符号 p f p'
凸透镜
实像 虚像
凹透镜
请同学们根据“实正虚负”确定表1中p、p'、f 的正负号。
