滁州关塘110千伏变电站2#主变扩建工程构架吊装特殊施工方案公司名称二〇一六年三月批准：日期：审核：日期：编写：日期：特殊施工技术方案（措施）报审表工程名称：编号：填写、使用说明（1）此表用于非常规施工方案的报审。
（2）特殊施工方案应由施工项目部项目总工负责编制，施工单位相关管理部门审核，公司总工（副总工）批准，并附安全验算结果。
（3）监理项目部审查要点参照一般施工方案“专业监理工程师审查要点”。
目录1作业任务 (5)2编写依据 (6)3作业准备和条件 (6)4作业方法及安全、质量控制措施 (9)5作业质量标准及检验要求 (15)6技术资料要求 (18)7固有风险及预控措施、文明施工标准 (18)8有关计算及其分析 (22)1作业任务1.1作业项目概况及范围1.1.1 作业项目概况本作业项目包括2号主变A型构架1组，高度12米；其中横梁1根，长度10米，高度0.4米，设上下金属爬梯1根。
35kV母线A型构架2组，高度9米；其中横梁3根，2根长度5米，高度0.4米；1根长度6米，高度0.4米，3组人字柱和4根钢横梁组装时焊缝高度一律采用6mm，所有外露铁件均需除锈后刷环氧富锌漆两遍。
1.1.2 作业项目范围2号主变构架构件及钢横梁和35kV构架、及横梁吊装。
1.2 工程量2编写依据2.1《建筑工程施工质量验收统一标准》（GB 50300—2001）2.2《钢结构工程施工质量验收规范》GB50205—20012.3《钢结构施工规范》（GB 50775-2012）2.4《钢结构焊接规范》（GB 50661-2011）2.5《安徽滁州关塘110kV变电站工程项目管理实施规划》2.6《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 1183—2012）2.7《国家电网公司输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248-2008)2.8《国家电网公司输变电工程标准工艺》2012年版2.9《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建∕3）187-2014）2.10《电力建设安全工作规程第3部分：变电站》(DL 5009.3-2013)2.11《110kV构架施工图》（图号：B0088S-T0004）、《主变场地构筑物施工图》（图号：B0088S-T0005）、《110kV设备支架施工图》（图号：B0088S-T0006）3 作业准备和条件3.1技术准备3.1.1图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（简称《导则》）的要求做好图纸会检工作。
变电站组立杆施工方案
湖南湘西龙山望城110kV变电站升压工程设备支架组立施工方案湖南湘西龙山望城110kV变电站升压工程施工项目部2018年9月批准：审核：编制：1. 概述1.2.1 《电力建设安全工作规程》（变电所部分）DL5009.3-19971.2.2 《电业安全工作规程》（发电厂和变电所部分）DL 408-911.2.3 《电力设备预防性试验规程》Q/CSG 1 0007-20041.2.4 《110kV～500kV送变电工程质量检验及评定标准》Q/CSG 10017.2-2004 1.2.5 《变电站安健环设施标准》Q/CSG10001-20041.2.6 《中国国家电网十项重点反事故措施》Q/CSG11105.2-20081.2.7 《中华人民共和国工程建设标准强制性条文》（电力工程部分）1.2.8 湖南湘西龙山望城110kV变电站升压工程设计施工图1.3 施工工序流程图2. 施工准备2.1 人员组织2.2 主要施工机械、工器具及材料的准备2.3 施工前的准备2.3.1 支架到达现场后的检查：2.3.1.1 检查环形钢筋混凝土电杆应符合下列规定：应有制造厂出具的材质证明及产品合格证；规格与施工要求相符合；砼杆表面光洁平整，壁厚均匀，无蜂窝、露筋，跑浆、混凝土坍落等现象；砼杆表面纵横向均不允许存在裂缝（不包括龟裂、水纹）；杆身弯曲不应超过杆长的1/1000。
3．施工步骤3.1 支架的组立3.2 设备支架组立3.2.1 核对支架砼杆型号规格是否与设计图相符；3.2.2 用水清洗砼杆；3.2.3 在砼杆靠上部用钢丝绳绑扎牢固，用锤子敲紧；起重机吊起砼杆至垂直位置，并移动至设备支架柱脚对准杯口上空，施工人员在下方扶稳柱脚并助其插入杯口，当柱脚座到杯底后，立即在柱脚与基础杯口边缘插入四个楔子以固定，指挥人员目测砼杆垂直度，指挥起重机移动支架、施工人员用撬杠推动柱脚等方法，粗略调节支架垂直度，然后用大锤敲紧楔子。
3.2.4 垂直度校正：使用2台经纬仪在支架安装水平面上的X、Y方向同时进行测量，砼杆的垂直度存在偏差时，可用打紧或放松楔块的方法或用钢钎撬动来纠正。
110KV变电站改造工程施工组织设计
110KV变电站改造⼯程施⼯组织设计110KV变电站改造⼯程施⼯组织设计⽬录第⼀章⼯程概况及施⼯准备1.1⼯程概况1.2⼯程特点1.3施⼯准备⼯作第⼆章施⼯现场组织机构2.1施⼯现场组织机构关系图2.2各主要管理机构的职责2.3⼯程主要负责⼈简介2.4项⽬部与业主、运⾏单位、监理及设计的⼯作配合2.2主要管理⼈员配备及简历2.3主要管理⼈员管理职责及权限2.4内部经济责任2.5公司对项⽬的保障第三章施⼯现场平⾯布置图3.1材料堆放3.2施⼯⽤电、⽤⽔3.3现场临时设施第四章施⼯⽅案4.1施⼯准备4.2施⼯⼯序总体安排4.3主要⼯序和特殊⼯序的施⼯⽅法4.4⾬季施⼯措施4.5技术管理第五章⼯期及施⼯进度计划5.1⼯期规划及要求5.2施⼯进度计划⽹络图5.3⼯程主要设备及材料进场计划第六章质量管理6.1质量⽬标6.2质量管理保证体系及管理措施6.3质量管理机构的主要职责6.4质量管理措施6.5质量管理及检验标准6.6质量保证技术措施第七章职业健康及安全管理7.1职业健康安全管理措施7.2职业健康安全管理职责7.3职业健康安全设施配置7.4职业健康安全保证措施7.5职业健康安全薄弱环节及预防措施7.6重要和特殊⼯序安全过程控制第⼋章⽂明施⼯管理和环境保护8.1⽂明施⼯的⽬标、组织机构8.2⽂明施⼯管理措施8.3⽂明施⼯考核、管理办法8.4环境保护第九章计划、统计和信息管理9.1计划、统计报表9.2信息管理及措施第⼗章⼯程验收和投产10.1验收10.2投产第⼗⼀章竣⼯资料及施⼯记录的移交11.1移交程序11.2竣⼯资料第⼀章⼯程概况及施⼯准备1.1⼯程概况1.1.1⼯程简述⼯程名称：110kV塘綴变电站改造⼯程。
建设单位：⼴东省电⽹湛江吴川供电局。
设计单位：湛江雷能电⼒设计有限公司。
要求⼯期：实际施⼯⼯期为天（不包括拆旧和停电作业时间），开⼯⽇期以批准的开⼯报告为准。
质量要求：满⾜国家或电⼒施⼯验收规范，达到质量评级的合格标准和达标投产要求。
构支架及基础施工方案精选全文完整版
可编辑修改精选全文完整版新建110kV设备构支架及基础施工方案目录1、工程概况 (3)2、编制依据 (3)3、施工前准备 (3)4、基础施工方案及工艺要求 (3)5、110kV构支架施工方案及工艺要求 (9)6、安全注意事项 (12)7、危险点分析及预控措施 (12)8、质量目标、质量保障要点和技术组织措施 (14)9、安全文明施工管理和环境保护 (16)1、工程概况：本期需拆除并新建110kV设备区构支架及基础。
一期110kV设备区构支架均为混凝土离心杆，混凝土杯口基础，天然地基。
参照标准化设计，本期屋外配电装置构支架柱均采用标准钢管杆，其中，110kV设备区构架柱采用Ф300*6 A 型杆，横梁为φ102*6三角桁架梁；支架柱均为Ф273*6钢管杆。
本期基础采用混凝土地脚螺栓基础，天然地基。
本期需对现有220kV隔离开关支架及基础进行改造，拆除并新建设备支架及基础。
新建支架采用钢管杆支架，混凝土地脚螺栓基础，天然地基。
上述基础均采用常规C30混凝土基础，HGIS基础采用块式混凝土基础。
所有钢构件采用镀锌防腐。
2、编制依据：2.1、设计单位提供的图纸资料2.2、《建筑工程施工质量验收统—标准》（GB 50300-2001）2.3、《建筑地基基础工程施工质量验收规范》（GB 50202-2002）2.4、《国家电网公司输变电工程施工工艺示范手册》的通知基建质量〔2006〕135号2.5、《工程建设标准强制性条文》（电力工程部分）建标(2006)102号2.6、《电力建设施工质量验收及评定规程第 1部分土建工程》DL/T 5210.1-20053、施工前准备：3.1、组织有关技术人员充分熟悉图纸、明确设计意图，认真做好图纸自审、交监理组织会审并把会审纪要内容向施工技术人员进行技术交底。
3.2、组织进一步明确研究施工方案，根据施工预算，提出材料用量及进场时间计划并制定周材料需要量计划。
3.3、做好砂、石料的筹备工作和原材料的试验试配工作。
110KV某某变电站构支架安装专项施工三措
110KV***变电站新建工程钢管构支架组立施工“三措”基建部批准：安监部批准：审核：编制：施工单位：***建工集团公司土建项目部2012年2月22日一、组织措施：1、安装前准备1.1、基础复核用水准仪、钢尺复测构架基础高程、中心线是否与设计一致，并填写技术复核记录表。
由质检员、技术员对基础质量进行检查，质量合格方可进行下道工序施工。
2、构件检查2.1根据安装图纸设计要求，仔细核对金属加工件的数量，尺寸，检查焊接是否牢固、可靠。
2.2构件弯曲度小于2％，安装孔位置正确，附件齐全，其它项目符合设计要求。
3、执行安全技术交底制度及相关安全技术规范《建筑施工高处作业安全技术规范》（JGJ80—1991）《电力建设安全工作规程（变电部分）》DL5009.3—1997《施工现场临时用电安全技术规程》（JGJ46—2005）《电力建设施工质量验收评定规程（第一部分土建工程）》（Q/GDW183—2008）《国家电网公司输变电工程工艺标准库》（构架梁010*******、构架柱010*******、独立避雷针010******* 及避雷针接地引下线安装010*******）二、主要施工机具16T吊车1台水准仪1台角铁桩 6个枕木10根起吊钢丝绳Φ20 L=7m缆风绳Φ12L=100m钢钎6个尖板手2套力矩板手4套梅花板手6套三、人员组织（配置和人数）吊装由110KV***变电站土建工程项目部承担，吊装过程中人员组成；吊装指挥：蒋兴安高空作业人员：4人电气焊：2人配合吊装作业人员：9人专职安全员：武卫1人现场负责人: 刘明福1人施工负责人: 柯子娜1人四、技术措施：1、钢管构架组装（1）构架运到现场后，检查构架有无变形、脱锌及破损、开裂现象，检查规格型号与设计图纸是否一致，并清点数量。
（2）各种高强螺栓应有合格证并抽样进行拉力试验合格后才能使用，高强螺栓应按批号分别存放，应在同批号内配套使用，不得混放、混用。
（4）按厂家预装记号或设计图纸的规格尺寸进行分组，测量组装后尺寸是否符合图纸要求。
110KV构架安装施工方案

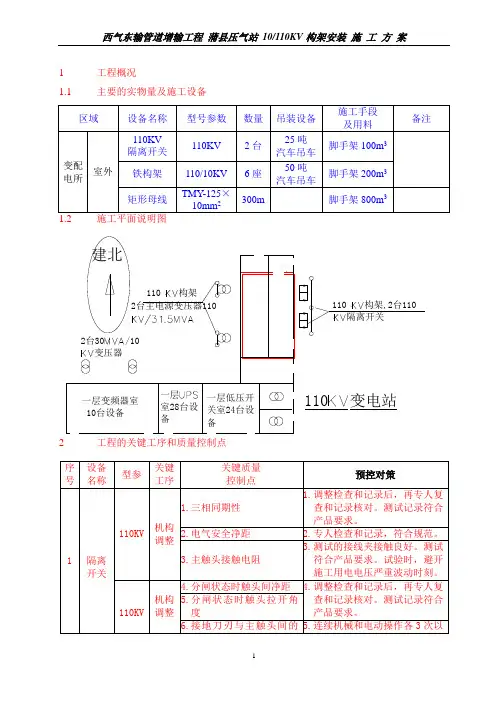

1 工程概况1.1主要的实物量及施工设备110变电站建北一层变频器室 10台设备一层室28台设备一层低压开关室24台设备110 构架,2台110隔离开关110 构架2台主电源变压器1102台30/10 变压器2工程的关键工序和质量控制点3.1施工前准备3.1.1熟悉施工图纸，领会设计意图。
