电子厂静电防护以及管理规范.
3.体积（对地）电阻的测试方法：一个电极放置在金属面上，另外一个电极放置在椅子上。注意，在生
静电防护管理规范教材
设备装置设备离子风机/扇 离子平衡测试 衰减时间：2 S 离子平衡：±50 V 每月QC 风量 最大风量管控（特殊要求的 站别，适合风量管控） 注：只管控，不记录 每日巡检确认QC 使用距离 除静电风机固定在对象物品 30cm 距离以内处（某些场 所、条件下，要基于实际的 作业环境、装置差异等调整、 确定适当的使用距离） 注：只管控，不记录 每日巡检确认QC 使用角度 根据对象品与固定点的位置 关系选定最佳吹风角度(为 了避免角度在实际使用过程 中被有意或无意的改变，要 明确的标识角度)注：只管 控，不记录 每日巡检确认QC 设备接地设备接地阻抗106Ω～109Ω每半年QC 5.2 测试仪器 表2 仪器用途表 No 仪器名称用途 1 离子平衡测定器测量离子风机/扇静电消除结果 2 阻抗计测量机台接地阻抗 3 人体ESD装备综合测试仪测试每日进入洁净室人员穿着防静电服装后的状态 6.人体ESD装备综合测试仪使用方法 6.1人体ESD装备综合测试仪操作说明： 静电防护管理规范编号DSM-MF-XXXX
LO：低于设定值，PASS:设定值范围内，HI:高于设定值，有报警功能，参数表如下： 指示灯电阻值 LO R<750KΩ PASS 750KΩ≦R≦100MΩ HI R>100MΩ 6.2人体综合测试仪测试方法 静电环的佩戴方式：必须与皮肤紧密接触，不得松弛，不得隔衣物，必须将金属片戴在手腕上侧，如下图所示 人员穿着无尘服装完毕后，在进工程作业前在人体静电综合测试仪上进行人体ESD状态测试,测量方法如下所示 a.双脚站在测试仪金属板上，双脚完全接触金属板，静电环连接在仪器上； b.用手腕处的皮肤按压静电测试仪器的检测按钮,三个指示灯都亮绿灯即合格（OK），有一个指示灯亮红灯则为不合格（NG），并且蜂鸣器会长鸣。如下图： 静电防护管理规范编号DSM-MF-XXXX
静电防护管理规范
文件编号LHJ-WI-QC-00 版本A0 生效日期2013.07.01 受控标识 静电防护管理规范 序号版本修改内容修订人生效日期备注编制审核批准
生效日期2012.5.21 文件名称静电防护管理规范本页码第1 页共3页1.目的 明确防静电材料的验收标准及在生产过程中的静电防护操作规范，有效的控制静电的产生和泄放，降低静电隐患，确保产品质量，保证生产中的工序质量符合规定要求，防止出现批量性或倾向性不合格产品。 2.适用范围 所有静电防护要求的区域、设备、人员、物料、产品等。 3.术语 3.1静电 electrostatic 静电就是物体所带相对静止不动电荷。 3.2静电放电 electrostatic discharge (ESD) 具有不同静电电位的物体，由于直接接触或静电感应引起的物体间的静电电荷转移。 3.3静电放电保护材料 ESD protected materials 具有下列特征的材料：防止产生摩擦起电；免受静电场的影响；防止与带电人体、物体接触而产生直接放电。 3.4接地 grounding 电气连接到能提供或接受大量电荷物体上。 4.职责 4.1各部门主管负责本部门工作区域、生产制造过程中的静电防护措施的执行。 4.2采购部门应按照要求，采购有防静电标识或防静电特性的物品。 4.3品质部负责防静电产品的来料检测及制定公司的防静电措施要求和标准及监督执行状 况。 4.4设备部负责静电防护设备，设施的安装，保养，维修等。 4.5生产部负责按要求实施防静电用具的检测和静电线、接地线、静电垫等防静电设施测 试和记录以及所有相关记录的保存。 5.静电防护措施 5.1建立防静电接地系统 5.1.1人体静电防护接地系统：所有进入车间的人员必须穿戴防静电工作服工作鞋，防静

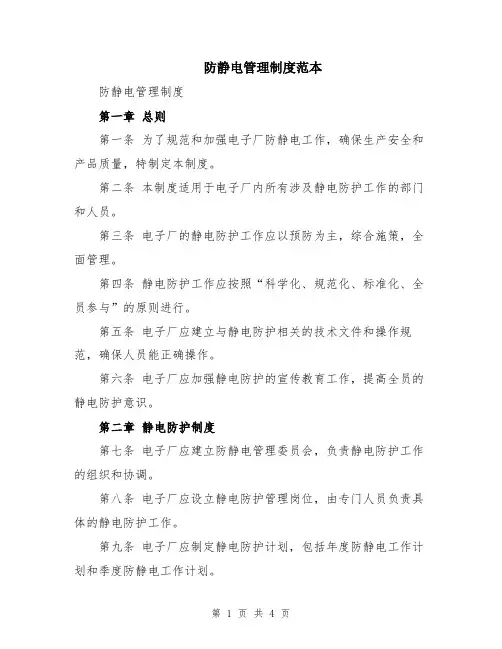

防静电管理制度范本
内部管理制度系列防静电管理制度（标准、完整、实用、可修改）
编号：FS-QG-76710 防静电管理制度 Anti-static management system 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 1.目的:为避免在生产、检验、储存及运输过程中遭受静电破坏，确保产品符合品质要求。 2.范围:凡乐清庄诚电子技术有限公司生产、检验、储存过程均适用。 3.职责: 3.1生产供应部: 3.1.1依据防静电要求设计、安装防静装置。保证防静电管制区域设备接地合乎要求并适时查检。 3.1.2负责对防静电工作区接地线及防静电地坪执行阻抗测试;对防静电区域检修，维护防静电作业区域正常作业。 3.1.3执行防静电桌、防静电板架(盒)、防静电环等防静电设备的阻抗测试。 3.1.4负责对有静电防护需求的作业人员训练并评鉴作
业能力。 3.2技质部: 3.2.1对防静电测试表格记录进行查核确认。 3.2.2对防静电产品检验区域的静电防护设施及检验设备之防静电效果进行确认。 3.2.3保证产品生产全程合乎防静电，保证作业要求。 3.2.4对生产人员静电防护定期抽查。 3.3仓库:仓库确保电子零件及成品于储存阶段均处于良好之防静电防护环境。 4.作业内容: 4.1防静电的基本原则:抑制静电荷积聚，迅速、安全、有效地消除已产生的静电荷。 4.2防静电工作区环境要求: 4.2.1选用防静电地板或在普通地面上铺设防静电地垫或对地面喷涂抗静电剂，并有效接地。 4.2.2防静电系统必须具有独立可靠的接地装置，接地电阻一般应小于10Ω。防静电地线不得接在电源零线上，不得与防雷地线共用。
静电防护作业细则
静电防护作业细则 1、目的：本公司所有产品皆为对静电敏感之电子产品，建立静电防护作业 程序，以有效防制静电对产品危害。 2、范围：此细则适用公司有静电敏感性物料、成品之存储、运输、制程管 制出货管制等过程之静电防护措施。 3、定义： 3.1 ESD：Electrostatic Discharge静电放电，指具有不同静电电位的兩个 物体间的静电荷转移现象，此现象对电子组件具有很强的破坏力。 3.2 ESD敏感材料：凡属半导体材料，或装配有半导体材料之半成品/成品。 3.3 静电导电材质：材料表面电阻值大于103奥姆/平方,且小于105Ω/m2。 3.4 静电消散材质：材料表面电阻值大于105奥姆/平方,且小于1012Ω/m2。 3.5 绝缘材质：材料表面电阻值大于1012 Ω/m2。 3.6 静电防护区：IQC检验区、SMT、制造部个车间、电子仓库、各维修区。 3.7 设施接地：連接到大地的一片金属导体。此連接方式诸如連接建筑物的 梁、导管、铅管或厂房接地网路的导线。 4、权责 4.1 仓储课：对静电敏感器件/半成品/成品采取防静电措施之实施。负责 本区域静电防护措施的定期查核。该单位之课级（含）主管 人员负责督导及指导之责。 4.2 品管课：稽核生产人员是否有确实遵照静电防护作业规定执行。 4.3 工程部：仪校人员须订定静电防护作业规定及各种相关问题解决。负
责公司所有静电接地点的量测及确认，当其他单位有任何静 电设施或设备需修缮时需适时给予帮助。 4.4 管理部：负责安排本厂新进人员进行 ESD训練及考核作业。 4.5 制造部：依照静电防护要求执行作业，并反馈作业过程中发现的相关 ESD异常。 5、内容 5.1 人员静电防护管制 5.1.1 会接触产品之人员进入车间之前，需先穿着防静电衣及导电鞋，并 作导电手环测试并记錄于「防静电环测记錄表」。 5.1.2 每班生产前必需由作业员使用导电测试器检查一次并记錄于「防静电环测记錄表」，各部门组长或主管应作确认,并在静电测试记錄表上之“Check”欄位签名,品管IPQC不定期检测抽查。 5.1.3 作业人员所穿戴之导电鞋，如有损坏请通知单位主管处理及更换。 5.1.4 新购之防静电衣、帽，导电鞋等需经过仪校人员检验后才可发给生 产人员使用。 5.1.5 作业人员以坐姿或固定位置作业时，需配戴静电手环，并尽量保持 双脚着地。 5.2 生产设备及工具之静电防护管制 5.2.1 本厂均已设置 ESD 实接地(ESD Hard Ground)，且与大地间零电位 差，故ESD接地可直接接至所设置之ESD 接地箱内。 5.2.2 对于新购之用具如导电盒须经过仪校人员纳入静电防护管制系统后 方可使用。
防静电地板施工规范
一、计算机房的防静电技术1．引言计算机房的防静电技术，是属于机房安全于防护范畴的一部分。由于种种原因而产生的静电，是发生最频繁，最难消除的危害之一。静电不仅会对计算机运行出现随机故障，而且还会导致某些元器件，如CMOS、MOS电路，双级性电路等的击穿和毁坏。此外，还会影响操作人员和维护人员的正常的工作和身心健康。计算机在国民经济各个领域，诸如气象预测预报、航空管理、铁路运输、邮电业务、微波通信、证券营运、财政金融、人造卫星、导弹发射等方面的应用日益普及和深入，热这些领域都是与国名经济息息相关的，一旦计算机系统在运行中发生故障，特别是件大的故障会给国名经济带拉额巨大的损失，造成的政治影响更不容忽视。２．机房的静电及其防护静电引起的问题不仅硬件人员很难查出，有时还会是软件人员误认为是软件故障，从而造成工作混乱。此外，静电通过人体对计算机或其他设备放电时(即所谓的打火)当能量达到一定程度，也会给人以触电的感觉，造成操作系统作维护人员的精神负担，影响工作效率。如何防止静电的危害，不仅涉及计算机的设计，而且与计算机房的结构和环境条件有很大的关系。在建设和管理计算机房时，分析静电对计算机的影响，研究其故障特性，找出产生静电的根源，制定减少以至消除静电的措施，始终是一个重要课题。３．静电对计算机的影响静电对计算机的影响，主要体现在静电对半导体器件的影响上。可以说半导体器件对静电的敏感，也就是计算机对静电的敏感。随着计算机工业的发展,组成电子计算机的主要元件――半导体器件也得到了迅速的发展。由于半导体
器件的高密度、高增益，又促进了电子计算机的高速度、高密度、大容量和小型化。与此同时，也导致了半导体器件本身对静电的反应越来越敏感。静电对电子计算机的影响表现有两种类型。一种是元件损害，一种是引起计算机误动作或运算错误。元件损害主要是只用于计算机的中，大规模集成电路，对双极性电路也有一定的影响。对于早期的MOS电路，当静电带电体(通常静电电压很高)初级到M OS电路管腿时,静电带电体对其放电,使MOS电路击穿. 近年来,由于MOS电路的密度高、速度快、价格低，因而得到了广泛的应用和发展。目前大多数MOS电路都具有端接保护电路，提高了抗静电的保护能力。尽管如此，再使用时，特别是在维修和更换时，同样要注意静电的影星，过高的静电电压依然会使MOS电路击穿。静电引起的误动作或运算错误，是由静电带电休触及电子计算机时，对计算机放电，有可能使计算机逻辑元件输入错误信号，引起计算机出错。严重者还会是送入计算机的计算程序紊乱。此外静电对计算机的外部设备也有明显的影响。带阴极射线管的显示设备，当受到静电干扰时，会引起图像紊乱，模糊不请。静电还将造成Modem、网卡、Fax等工作失常，打印机的走线不顺等故障。４．计算机静电故障的特点1．计算机因静电引起的故障特点a．静电故障出现的季节，主要是冬春干燥期，就是说静电随湿度而改变。b．静电引起的故障偶发性多，重复性不强，一般是随机性的故障，因此，难于找出其诱发的原因。c．静电与计算机房采用的地板。使用的家具和工作人员的工作服有关。d．静电致电子计算机出现错误动作时，
静电防护管理规范
一、【目的】 完善产品生产制造过程中的静电防护措施、烙铁管理及环境要求，降低因静电、漏电造成的产品及物料不良损耗确保产品品质。 二、【范围】 本程序适用于从来料、仓储及生产过程的静电防护控制。 三、【权责】 技术工程部：负责制定静电防护管理规范，防静电、烙铁设施的具体规划、申购、管理、维护。 生产部：负责对静电防护设备的日常维护、执行防静电操作管理。 质量部: 监督核查其它部门执行产品防静电、防漏电操作，并负责日常静电的点检。 质量部文控: 负责相关文件的存档、发行和回收。 四、【引用标准】 T10694-1996 五、【内容】 名称解释 静电放电（ESD）：处于不同电位的两个物体之间，由于直接接触或者电场感应导致的电荷传输。 静电敏感器件（ESDS）：在常规处理、测试或运输中可能会受到静电场或者静电放电损害的分立器件、集成电路或组件。 防护范围 所有与生产相关的设施设备、工具、人员、工作台面、包装材料、存放环境、作业过程，均要采取静电防护措施，纳入管理。 静电发生源 人：人是最大的静电发生源。作业过程中的任何操作都可能使人的皮肤、头发、衣服等带上静电。 环境：地板、工作台面、仪器设备等都是静电发生源。 材料：生产中的一些原材料、生产辅助材料、包装材料等也可能是静电发生源。 防护的内容 防静电工作环境管理要求。 防静电工作防护区应在明显处悬挂警示标志； 防静电在静电工作区内尽量避免使用易产生静电荷的电荷源； 防静电工作区域环境要求温度在15℃~28℃、相对湿度：生产车间45%~70%；每个车间配备温、湿度计，并每天记录，出现不符时采取拖地等措施使之达到要求。 静电保护接地要求 防静电系统必须有独立可靠的接地装置,防静电总干线使用Ф2mm的黄绿线;次地线选择使用Ф的绿线； 次地线与主地线应焊接连接，与次地线连接的其余的接点应以焊接或锷鱼夹连接或端子； 防静电手腕、防静电胶皮、工作时不带电的治具接地线接到防静电地线，工作时带电的设备、治具防静电地线接到设备地线。 人员防静电要求 与静电防护有关的工程技术人员、生产作业人员、检验人员、其它相关人员上岗前要培训； 进入防静电防护区域的所有人员，必须穿着有效防静电工作服、鞋（不准加绝缘性鞋垫）、帽，并在入口处触摸静电桩以泄放人体积累静电，确保符合要求； 所有人员在拿放产品时必须配戴有绳防静电手腕操作，且保证有效接地，在远距离转移基板时必须将基板放置在防静电托盘或周转箱内后再移动。 生产设备防静电要求 防静电工作区内的各种设备、工具、工装、仪器都应接地采取静电防护措施； 工作区域地板和工作台（流水线、测试台、修理台、老化台等）均应用防静电胶皮铺垫，并保证一个接地口，确保日常使用中均有效接地； 具有自行传送带的流水线线体应接地，传送带也应有防静电功效，并保证有效接地； 防静电工作台面上测试仪器，稳压电源，电动工具（电批、电烙铁等），测试用设备、工装夹具的外壳均应实施硬接地（所接地线为设备地线； 生产上需求的物料台、零件盒、周转箱、周转车，均应选用ESD材料。
ESD静电产品检测规范
1.目的: 1.1编拟本静电防护外围环境设施检测办法是要以一有系统之管制方式,以求 达到本厂静电防护设备之完善管理检测系统. 1.2避免经过长时间使用,防护设备或材料由于自然或人为之破坏以致丧失其 ESD作用. 2.范围: 适用于XX电子有限公司,保护ESD敏感性电子组件及产品所使用的所有相关材料. 3.权责: 3.1工程部:负责制订静电防护外围设施材料检测规范. 3.2各相关部门:依循静电防护外围设施材料检测办法实施,及相关资料归档. 4.参考文件: 4.1 ANSI/EIA-625 4.2 ANSI/ESD S20.20-1999 5.定义及相关朮语: 5.1 ESD(Electrostatic Discharge):静电放电 5.2 EOS(Electrical Over Stress):电压过应力 5.3CGP(Common Ground Point)共同接地点 5.4 EPA(ESD Protected Area)静电防护区 6 流程图:
6.1 无. 7 内容 7.1.导电地板测试 Floor Materials test spec: Resistance to Ground point : 104Ω~ 106Ω Resistance top to top :104Ω~ 106Ω 测试仪器:数显式双锤表面阻抗测试器(测试电压:10V) 7.1.1测试方法 7.1.1.1将表面阻抗测试仪拨至10伏檔位. 7.1.1.2用潮湿的抹布将地面和双锤擦拭干凈. 7.1.1.3连接表面阻抗测试仪,分别将双锤放在地板上或一端放在地板上 另一端接接地测试点.(注意两测试点的距离不可超过90cm) 7.1.1.4按住测试键(约3秒)后,读取仪器上所显示的数值. 7.1.2作业规范 7.1.2.1平均每1000平方英尺必须有壹个测试点. 7.1.2.2地板检测及清洗周期为每30天1次. 7.1.2.3地板清洗时需先用洗地机将地板澈底洗干净,再进行打腊将地板
5种ESD防护方法
5种ESD防护方法 静电放电（ESD）理论研究的已经相当成熟，为了模拟分析静电事件，前人设计了很多静电放电模型。常见的静电模型有：人体模型（HBM），带电器件模型，场感应模型，场增强模型，机器模型和电容耦合模型等。芯片级一般用HBM做测试，而电子产品则用IEC 6 1000-4-2的放电模型做测试。为对 ESD 的测试进行统一规范，在工业标准方面，欧共体的 IEC 61000-4-2 已建立起严格的瞬变冲击抑制标准；电子产品必须符合这一标准之后方能销往欧共体的各个成员国。 因此，大多数生产厂家都把 IEC 61000-4-2看作是 ESD 测试的事实标准。我国的国家标准（GB/T 17626.2-1998）等同于I EC 6 1000-4-2。大多是实验室用的静电发生器就是按 IEC 6 1000-4-2的标准，分为接触放电和空气放电。静电发生器的模型如图 1。放电头按接触放电和空气放电分尖头和圆头两种。
IEC 61000-4-2的 静电放电的波形如图2，可以看到静电放电主要电流是一个上升沿在1nS左右的一个上升沿，要消除这个上升沿要求ESD保护器件响应时间要小于这个时间。静电放电的能量主要集中在几十MHz到500MHz，很多时候我们能从频谱上考虑，如滤波器滤除相应频带的能量来实现静电防护。 IEC 61000-4-2规定了几个试验等级，目前手机CTA测试执行得是3级，即接触放电6KV，空气放电8KV。很多手机厂家内部执行更高的静电防护等级。
当集成电路（ IC ）经受静电放电（ ESD）时，放电回路的电阻通常都很小，无法限制放电电流。例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的 IC 管脚。瞬间大电流会严重损伤 IC ，局部发热的热量甚至会融化硅片管芯。ESD 对 IC的损伤还包括内部金属连接被烧断，钝化层受到破坏，晶体管单元被烧坏。 ESD 还会引起 IC 的死锁（ LATCHUP）。这种效应和 CMOS 器件内部的类似可控硅的结构单元被激活有关。高电压可激活这些结构，形成大电流信道，一般是从 VCC 到地。串行接口器件的死锁电流可高达 1A 。死锁电流会一直保持，直到器件被断电。不过到那时， IC 通常早已因过热而烧毁了。 电路级ESD防护方法 1、并联放电器件 常用的放电器件有TVS，齐纳二极管，压敏电阻，气体放电管等。如图
静电防护管理规范
一、【目的】 1.1 完善产品生产制造过程中的静电防护措施、烙铁管理及环境要求，降低因静电、漏电造成的产品及物 料不良损耗确保产品品质。 二、【范围】 2.1本程序适用于从来料、仓储及生产过程的静电防护控制。 三、【权责】 3.1 技术工程部：负责制定静电防护管理规范，防静电、烙铁设施的具体规划、申购、管理、维护。 3.2 生产部：负责对静电防护设备的日常维护、执行防静电操作管理。 3.3质量部: 监督核查其它部门执行产品防静电、防漏电操作，并负责日常静电的点检。 3.4 质量部文控: 负责相关文件的存档、发行和回收。 四、【引用标准】 4.1SJ/T10694-1996 五、【内容】 5.1 名称解释 5.1.1 静电放电（ESD）：处于不同电位的两个物体之间，由于直接接触或者电场感应导致的电荷传输。 5.1.2 静电敏感器件（ESDS）：在常规处理、测试或运输中可能会受到静电场或者静电放电损害的分立器件、 集成电路或组件。 5.2 防护范围 5.2.1所有与生产相关的设施设备、工具、人员、工作台面、包装材料、存放环境、作业过程，均要采取 静电防护措施，纳入管理。 5.3 静电发生源 5.3.1 人：人是最大的静电发生源。作业过程中的任何操作都可能使人的皮肤、头发、衣服等带上静电。 5.3.2 环境：地板、工作台面、仪器设备等都是静电发生源。 5.3.3 材料：生产中的一些原材料、生产辅助材料、包装材料等也可能是静电发生源。 5.4防护的内容 5.4.1 防静电工作环境管理要求。 5.4.1.1 防静电工作防护区应在明显处悬挂警示标志； 5.4.1.2 防静电在静电工作区内尽量避免使用易产生静电荷的电荷源； 5.4.1.3 防静电工作区域环境要求温度在15℃~28℃、相对湿度：生产车间45%~70%；每个车间配备温、 湿度计，并每天记录，出现不符时采取拖地等措施使之达到要求。 5.4.2 静电保护接地要求 4.4.2.1 防静电系统必须有独立可靠的接地装置,防静电总干线使用Ф2mm的黄绿线;次地线选择使 用Ф0.75mm的绿线； 4.4.2.2 次地线与主地线应焊接连接，与次地线连接的其余的接点应以焊接或锷鱼夹连接或端子； 4.4.2.3 防静电手腕、防静电胶皮、工作时不带电的治具接地线接到防静电地线，工作时带电的设备、 治具防静电地线接到设备地线。 5.4.3 人员防静电要求 5.4.3.1 与静电防护有关的工程技术人员、生产作业人员、检验人员、其它相关人员上岗前要培训； 5.4.3.2 进入防静电防护区域的所有人员，必须穿着有效防静电工作服、鞋（不准加绝缘性鞋垫）、帽， 并在入口处触摸静电桩以泄放人体积累静电，确保符合要求； 5.4.3.3 所有人员在拿放产品时必须配戴有绳防静电手腕操作，且保证有效接地，在远距离转移基板 时必须将基板放置在防静电托盘或周转箱内后再移动。 5.4.4 生产设备防静电要求 5.4.4.1 防静电工作区内的各种设备、工具、工装、仪器都应接地采取静电防护措施； 5.4.4.2 工作区域地板和工作台（流水线、测试台、修理台、老化台等）均应用防静电胶皮铺垫，并 保证一个接地口，确保日常使用中均有效接地；
静电放电防护设计规范与指南
第一章概述 (2) 1.1静电和静电放电 (2) 1.2 静电放电的特点 (2) 1.3静电放电的类型 (2) 第二章静电放电模型 (3) 2.1人体带电模型 (3) 2.2 场增强模型（人体-金属模型） (3) 2.3 带电器件模型 (4) 第三章静电放电的危害 (5) 3.1 ESD造成元器件失效 (5) 3.2 ESD引起信息出错，导致设备故障 (5) 3.3 高压静电吸附尘埃微粒 (5) 第四章ESD防护设计指南 (5) 4.1 设备的ESD防护设计要求 (6) 4.2 PCB的ESD防护设计要求 (6) 4.3 通讯端口的ESD防护设计要求 (10) 第五章典型案例 (13) 5.1 某宽带园区接入产品防静电设计 (13) 5.2 某小容量带宽接入产品的防静电设计 (14) 5.3 某产品与结构工艺有关的防静电案例 (15) 5.4 ESD试验使某单板程序“跑飞” (15) 5.5 试验使单板复位 (17)
第一章概述 1.1静电和静电放电 静电式物体表面的静止电荷。物体在接触、摩擦、分离、感应、电解等过程中，发生电子或离子的转移，整电荷和负电荷在局部范围内失去平衡，就形成了静电。带有静电的物体称为带电体。当带电体表面附近的静电场梯度大到一定的程度，超过周围介质的绝缘击穿场强时，介质将会发生电离，从而导致带电体的点和部分的电荷部分或全部中和。这种现象我们称之为静电放电(ESD)。静电放电可以出现在两个物体之间，也可由物体表面静电荷直接向空气放电。 人体由于自身的动作以及与其它物体的接触、分离。摩擦或感应等因素，可以带上几千伏甚至上万伏的静电。在干燥的季节，人们在黑暗中托化纤衣服时，常常会听到“啪啪”的声音，同时还会看到火花，这就是人体的静电放电现象。在工业生产中，人是主要的静电干扰源之一。 1.2 静电放电的特点 1、静电放电时高电位，强电场，瞬时大电流的过程 大多数情况下静电放电过程往往会产生瞬时脉冲大电流，尤其是带电导体或手持小金属物体的带电人体对接地体产生火花放电时，产生的瞬时电流的强度可达到几十安培甚至上百安培。 2、静电放电会产生强烈的电磁辐射形成电磁脉冲 在静电放电过程中，会产生上升时间极快、持续时间极短的初始大电流脉冲，并产生强烈的电磁辐射，形成静电放电电磁脉冲，它的电磁能量往往会引发起电子系统中敏感部件的损坏、翻转，使某些装置中的电火工品误爆，造成事故。 1.3静电放电的类型 静电放电类型主要有下面三种： 1、电晕放电
工厂静电防护措施大全
编号：SY-AQ-01222 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 工厂静电防护措施大全 A complete set of electrostatic protection measures in factories
工厂静电防护措施大全 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 防护途径 主要内容 具体措施 1.防止静电的产生 (1)控制静电的生成环境 ①湿度控制.在不致导致器材或产品腐蚀生锈或其他危害前提下,尽量加大湿度 ②温度控制.在可能条件下尽量降低温度,包括环境温度和物体接触温度。 ③尘埃控制.此为防止附着(吸附)带电的重要措施 ④地板、桌椅面料和工作台垫应由防静电材料制成,并正确接地 ⑤静电敏感产品的运送传递和存储及包装应采取静电防护措施 ⑥喷射、流动、运送、缠绕和分离速度应予控制,在液体、粉体
等材料的输送管道中使用缓和器 (2)防止人体带电 ②穿戴防静电服装、衣、帽、鞋。 (3)材料选用要求 ①凡必须或有可能发生接触分离的材料应考虑使其在带电序列表上的位次尽量靠近 ③使用静电导体材料和静电耗散材料 (4)工艺控制措施 ①制定并实施防静电操作程序 ⑤对有静电燃烧、爆炸可能性的液体材料设置必要的静置时间 2.减少和消除静电荷 (1)接地 ①地板和工作桌、椅、台面、台垫正确接地 ②人体接地 ③工具（烙铁、吸锡器、台架、运输小车等）接地 ④设备、仪器接地
防静电管理制度示范文本
防静电管理制度示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
防静电管理制度示范文本 使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 （一）、油库一切储油设施、设备管线等防静电接地 装置必须符合电业部门和《石油库设计规范》的规定。 （二）、油库计量作业，油罐车、船舶装卸油等防静 电必须按《石油库管理制度》第二十三条款实施。 （三）、静电接地的要求、范围、电阻值、码头接地 系统，其它防静电等必须按《易燃可燃液体静电安全规 定》执行。 （四）、加强对接地装置连接系统的维护工作，接地 连接的各导体之间，接触应牢固可靠，无锈污，及时更 换，腐蚀了的势片，以确保电气通路的完好性。 （五）、如接地连接系统有断裂点，在从事恢复性工 作前，应确保断裂点周围的环境内没有易燃、易爆物质。
（六）、如对设备、管道等进行局部检查会造成有关物体静电连接回路断路时，应事先做好临时性接地，检修后应及时复原，并重新测定。使接起电阻值全部达到规定值之内。 （七）、在能产生静电的场合，移动设备的接地线装拆工作必须做到： 1、在操作或移动之前进行； 2、已经过规定的静置时间方可进行； 3、应离开易燃易爆危险部位或在连接点的上风向进行。 （八）、每年定期分别对各固定设备的接地电阻进行测量，并建立测量数据档案，被测接地电阻值不符规定，应立即检修。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
静电防护管理规范
静电防护管理规范 一、前言 静电的产生无处不在。产生静电的原因主要是物体之间包括人与物之间的接触分离和摩擦。高绝缘的物质环境使静电无法释放而不断积聚。到了一定条件，就发生静电放电现象。在电子制造业中静电放电和静电感应往往会损坏某些敏感的电子器件、产品及设备，或因软击穿导致其潜在失效。为了减少静电危害，降低器件损耗率，提升产品可靠性，需要制定并实施本规范。 二、名词解释 静电：相对于参照物静止不动或移动缓慢的电荷。 静电敏感器件（SSD）：指容易因静电放电和感应而损坏的电子元器件，如高输入阻抗低耐压的大规 模集成电路（IC芯片）、场效应管、膜电阻器，其中CMOS器件最为敏感。 静电敏感板卡：使用了静电敏感器件的板卡称为静电敏感板卡。 防静电垫：由防静电材料做的垫子，如混有碳黑的橡胶或塑料垫。 硬接地：物体直接或通过一个低阻抗与大地连接。 软接地：物体通过一个高阻抗接地，使得触电时电流小于人身安全电流。其对地电阻一般在7.5×105 ~1×109Ω。 三、防护范围 所有与生产相关的设施设备、工具、人员、工作台面、包装材料、存放环境、作业过程，均要采取静电防护措施，纳入管理。 生产设备：插件线、焊接线、贴片机、插件机、波峰焊机、ICT测试仪等。 生产工具：烙铁、吸锡器、料盒、料架、周转车等。 四、静电防护措施 （一）建立防静电接地系统 1．人体静电防护接地系统：人体是不可忽视的静电源。为避免操作者在拿放元器件或板卡组件时，人体静电损伤元器件，生产作业、仓管、检验、包装等相关人员必须采取软接地静电防护，如佩戴防静电手套或防静电手腕带，穿戴防静电工作帽、工作服、工作鞋袜或脚束带进行作业。 2．操作装置静电防护接地系统 a．工作台面接地系统 采用防静电接地工作台面、工作椅（软接地）：铺防静电材料台面垫、地垫；接地电阻；桌垫上要有操作人员腕带接头两个。如图一 b．设备接地系统（硬接地）：从生产现场各条生产线、波峰焊机等设备拉出地线，连接室外大地电极组，实现低阻抗接地。 c．器具接地系统（软接地） 各种器具、工具工作表面由防静电材料制造，电烙铁、吸锡器等要接地。使用防静电周转车、 小车、料车、元件盒、周转箱、包装袋。 周转车铺防静电垫，每部车拖一条金属链到地面，以泄放产生的静电荷。 普通的塑料制品因其高绝缘性，易产生强静电，故包装、存储SSD和印制板不能使用普通的塑 料包装袋，要使用防静电塑料包装袋（要求其表面电阻率< 108Ω·cm，体积电阻率<109Ω·cm，静电半衰期<1s）；元件盒不能用普通塑料盒，要用混有碳黑的塑料盒。 （二）改善环境条件 1．气候干燥时适当加湿（加湿器、拖地、洒水），保持相对湿度（RH）在 30~75%范围。 2．控制车间尘埃，保持无尘埃洁净生产环境。 （三）规范化操作 操作人员防静电操作准则 1．每次接触静电敏感元器件之前，人体应短暂接地（例如用手摸一下接地的金属导体）以泄漏身上的静电荷；用设备仪表检测检修静电敏感产品之前，设备的接头（探头）应被短暂接地。
防雷防静电设施管理制度
编号：SM-ZD-54649 防雷防静电设施管理制度Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
防雷防静电设施管理制度 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1、为加强防雷、防静电的安全意识，提高设备管理水平，减少事故,确保防雷防静电设备设施的安全稳定运行。 2、本制度适用临猗分公司所有单位。 3、工作职责分工 3.1 生产管理部设备组 3.1.1负责标准的引用，保障防雷、防静电制度的完善性和技术标准的可行性，并检查分厂、车间对制度规范落实的情况。 3.1.2分公司的防雷、防静电设施统一由生产管理部设备组负责联系，并聘请具备防雷防静电检测资质的单位进行全面检查、检测两次（5月份和11月份）。 3.1.3每年上级部门对我单位进行两次检测后要求出具检测报告，由生产管理部设备组统一管理存档，在检测中存在问题整改后要出具复查报告。 3.2设备处
3.2.1执行防雷、防静电制度并检查所属区域内对制度规范落实的情况。 3.2.2每年雷雨季节（4月份、10月份）前，对防雷、防静电设施进行全面测试、检查一次，发现问题应与两周内处理完毕，并做好详细记录。5月份和11月份配合上级部门对防雷、防静电设施进行全面检测。 3.2.3制定防雷防静电事故预案。 3.2.4各分厂对不合格的装置要及时整改及反馈，整改后通知有关部门来厂复查。 3.3培训中心要组织员工进行防雷防静电方面的安全知识培训，考核合格才能上岗。 4、工作流程 4.1区域划分 4.1.1防雷防静电设施由产权所属单位直接管理，各级领导和管理部门要明确分工，指定专人负责。并掌握本区域内雷电活动及化业生产静电的发生规律，落实防雷防静电措施。 4.1.2根据分公司区域划分，各分厂、设备处负责本区域
保护接地及静电跨接线管理规定
保护接地及静电跨接线管理规定 一、职责划分 1、电气车间负责接地系统、接地引下线以及电气设备保护接地（含电缆保护管的接地）的排查整改，负责接地测试工作。 2、生产装置负责固定设备、储罐、管道系统、铁路栈台（含汽车栈台）及罐车、粉体加工与储运设备、气体与蒸汽的喷出设备、化纤设备、人体静电接地等方面的排查整改工作。 3、各单位机动设备科负责本单位接地排查整改工作的实施，指导并督促本单位按照公司规定及时、正确地完成接地排查工作。 二、适用范围 公司在运设备及新建、改建项目的设备 三、设备接地的技术要求 （一）电气设备的保护接地 1、下列设备的金属外壳或支架需做保护接地： （1）电机、变压器、电容器、电气设备、控制设备、携带及移动式用电器的底座和外壳； （2）电力设备的传动装置、配电屏和控制屏的框架、动力配电箱（含动力插座）和照明配电箱等； （3）电流互感器、电压互感器的二次线圈；
（4）户内外配电装置的架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门；电力线路的金属杆塔，钢筋混凝土杆； （5）电缆接线盒、终端盒的外壳、电力电缆的金属外皮、电力线路的金属保护管、电缆支架等； （6）铠装控制电缆的金属外皮，非铠装或非金属护套电缆的1～2根屏蔽芯线； （7）敷线钢索，吊车轨道。 2、电气保护接地线的技术规格 电气设备保护接地系统应采用BVR-500型绝缘软铜导线（黄绿相间标识色），导线截面见表一。 表一接地线的截面积 3、电气设备保护接地的连接方法
采用镀锌螺栓加放松垫片（即弹簧垫）与被接地设备设施连接，导线两端应压接接线端子（即线鼻子）。 （二）非电气设备防静电接地及防静电跨接线 1、管道静电接地材料的选用和安装方法见表二及图一、图 二、图三 表二静电接地材料选择表 Ⅰ型适用于DN≤80的工艺管道
ESD防护要求规范
E S D防护要求规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
一、目的 为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响，从而产生短路、电阻漂移、开路、工作性能退化等不良现象。特建立此程序文件，以保证产品品质，增加可靠性，减低不良率，节省产品工时成本，降低维修费用。同时，提高员工对ESD的认识，加强员工自觉防止ESD现象之观念，促进生产管理水平之提高。 二、适用范围 本程序文件适用于供应链ESD运作及维护管理。 三、定义 ESD：Electronic Static Discharge，原意是指静电释放，即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移。后指静电防护，即避免静电释放的发生。 ESDS：Electronic Static Discharge Sensitive Device，静电敏感元件。 通常分为两类： I类敏感度元件的敏感电压为1V ~ 1999V，II类敏感度元件的敏感电压为2000V ~ 4999V。 防静电工作区：由各种防静电设施、器件及明确的区域界限形成的工作场地。静电敏感度：Electrostatic Sensitivity，元器件所能承受的静电放电电压值。 四、分类 根据ANSI/ CLASS M1标准，如下： Ⅰ级静电敏感区：放电：0～1999V 静电测量：＜200V 特殊静电防护区静电测量：＜100V（针对客户指定特殊的光器件产品或其他高等级ESD产品的储存和装配区域等） Ⅱ级静电敏感区：放电：2000～3999V 静电测量：＜500V Ⅲ级静电敏感区：4000～15999V 现规定HYT制造车间敏感级别为： I级区域—— SMT、部件装配部、电子原料仓； （针对特殊客户需求，如飞博创光电产品的生产、储存等，SMT、电子原料仓采用“特殊静电防护区”等级，静电测量：＜100V；部件装配部采用“Ⅰ级静电敏感区” 等级，静电测量：＜200V） II级区域——终端包装部。 公司内部由双色斑马线围起的区域为防静电工作区 根据材料的导电性，将防静电工作区内使用的材料分为以下四类： 五、职责 设备组工程师负责ESD总线接地有效并定期进行点检； 技术员定期对各工位进行静电电压测试并记录，发现异常及时通知相关工程师处理；
防静电及避雷管理制度(正式)
编订：__________________ 单位：__________________ 时间：__________________ 防静电及避雷管理制度 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7862-71 防静电及避雷管理制度(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、防静电装置 （一）储罐、输送管理道必须根据有关设计规范的要求做防静电接地，防雷接地可兼做静电接地，接地电阻不得大于10欧姆。防静电接地电阻不得大于100欧姆。 （二）防静电接地装置，应定期进行检测，每年不得少于两次，对不符合要求的，必须进行即使修复和更换。 （三）防静电接地装置应建立档案，编号并登记。 （四）在爆炸危险区内进行接地装置电阻值测量时，所使用的仪表必须式防爆、隔爆或安全火花型的。 二、防静电危害“八不准” （一）不准在原料输送过程中，进行储罐的检尺、测温和采样作业。
（二）不准使用导体和绝缘体两种材质组（制）成的检尺，测温和采样工具（包括绳索）进行作业。使用导体材料时应与罐体跨接，且操作不得猛拉快提；上提速度应不大于0.5M/S，下落速度应不大于1M/S。 （三）不准喷溅式灌装甲醇燃料，并严禁使用塑料桶或绝缘材料制作的容器盛装甲醇燃料。 （四）不准穿戴易产生静电的化纤等外衣（内衣不应穿两件以上涤纶、腈纶、尼龙等才衬衣）、非防静电鞋以及丝绸或人造纤维袜子进行作业，上罐时不准戴手表或戒指等无关金属物。 （五）不准在爆炸危险场所梳头、穿脱任何服装、拍打衣服和互相打闹。 （六）不准在爆炸危险场所用化纤织物拖擦工具、设备和地面。 （七）不准用压缩空气清扫输送管线和储罐。 （八）不准用表面电阻率大于106电阻/CM的材料铺设爆炸危险场的地面通道。 三、避雷管理制度
静电防护管理规范版
静电防护管理规范 文件编号： 版本： 生效日期：2013-03-20
1 目的 防止静电对静电敏感器件造成早期损坏或缩短使用寿命；使ESD防护工作具有较强的可操作性。 2 适用范围 从静电敏感器件进货到产品形成的全过程 3 定义 3．1静电放电（ESD） 处于不同电位的两个物体之间，由于直接接触或者电场感应导致的电荷传输。 3．2静电敏感器件（ESDS） 在常规处理、测试或运输中可能会受到静电场或者静电放电损害的分立器件、集成电路或组件。 3．3静电的发生及带电 3．3．1静电的定义：物质是由分子组成，分子是由原子组成，原子是构成一切化学元素的最小微粒，由带正电的原子核和带负电的围绕原子核旋转的电子组成。在正常状况下，原子所带的正负电荷相等，所以对外表现出电中性。但是在某种条件下，当物质原子中的这种电平衡状态被打破，丢失或获得电子，物质即由电中性状态改变为带电状态。丢失电子，则表现为带正电；获得电子，则表现为带负电。这种物体表面所带过剩或不足的相对静止不动电荷，称之为静电。 3．3．2静电的产生：静电的产生有多种，这里主要讲述与电子制程紧密相关的接触起电、感应起电、剥离起电、摩擦起电；其它如：粉体带电、液体静电、气体带电、飞沫带电、喷出带电在此不进行讲述。3．3．2．1接触起电：当两种物质接触时，其间距小于×10-8cm 时在其间即发生电子的转移，界面两侧出现大小相等，符号相反的两种电荷 3．3．2．2感应起电：它是导体在外部静电场作用下，在不同部位表面感应出不同符号的电荷3．3．2．3剥离起电：两个接触非常紧密的物质，在外力作用下突然分开，由于剥离的原因使物体带电3．3．2．4摩擦起电：由于摩擦生热，热使离子（电子）的活性增加，容易向其他物体转移 3．3．3静电的危害 3．3．对人体产生电击：带了电的人体接近接地体时，会由于静电放电产生的瞬间冲击电流流过人体某一部位而引起电击。或者是原来不带电的人体接近一个带电物体时，带电物体对人体放电而引起的电击。3．3．对电子组件的损坏：对组件的损坏大体可分为两种失效模式：一、突发性完全失效即一次性击穿、烧毁，产品在拿取、传递、作业时由于静电放电造成的产品完全破坏，永久失效；二、潜在性缓慢失效即静电放电使产品造成毫无规律可循的潜在性失效，导致其可靠性下降。 3．4绝缘体与导体 3．绝缘体 绝缘体具有大表面电阻率，一般大于或等于1011Ω。产生静电时即使接地电荷也不会泄放到大地，物体仍处于带电状态。 如：普通塑料制品、乙烯等 3．4．2导静电体 导体一般表面电阻率≥102 Ω和＜105Ω范围，电荷具有良好的流动性，进行接地电荷会大量流向大
