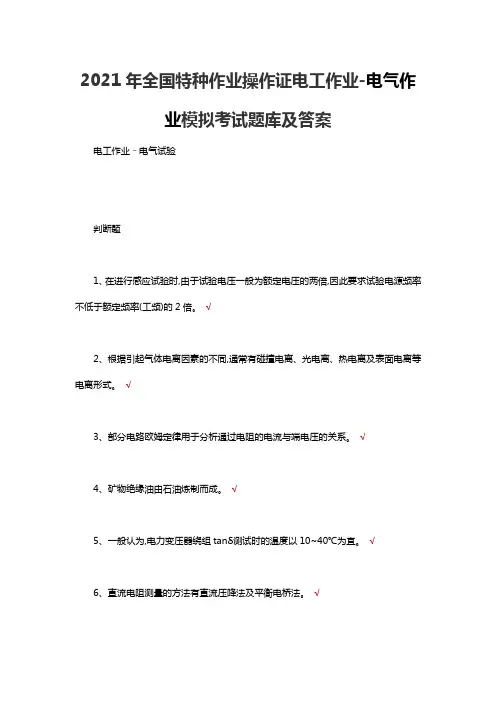

2021年全国特种作业操作证电工作业-电气作业模拟考试题库及答案电工作业–电气试验判断题1、在进行感应试验时,由于试验电压一般为额定电压的两倍,因此要求试验电源频率不低于额定频率(工频)的2倍。
√2、根据引起气体电离因素的不同,通常有碰撞电离、光电离、热电离及表面电离等电离形式。
√3、部分电路欧姆定律用于分析通过电阻的电流与端电压的关系。
√4、矿物绝缘油由石油炼制而成。
√5、一般认为,电力变压器绕组tanδ测试时的温度以10~40℃为宜。
√6、直流电阻测量的方法有直流压降法及平衡电桥法。
√7、典型雷电冲击电压波形的波前时间和半峰值时间通常统称为波形参数。
√8、电源能将非电能转换成电能。
√9、绝缘电阻表的容量即最大输出电压值。
×10、在直流电压作用下,棒-棒间隙的直流击穿电压与负棒-正板间隙的击穿电压相比要高。
×11、西林电桥测试tanδ时采用正接线时适用于被试品整体与地隔离时的测量。
√12、测量与变压器铁芯绝缘的各紧固件的绝缘电阻,须在变压器安装施工中进行。
√13、不能构成电流通路的电路处于断路或开路状态。
√14、规程规定电力设备的tanδ试验应在良好的天气、试品及环境温度不低于+5℃的条件进行。
√15、电气试验中,测量电气设备的直流电阻一般采用钳形电流表。
×16、西林电桥测试tanδ时,升压试验一般采用电压等级为110kV的电压互感器。
×17、棒-棒间隙是不对称电极,棒-板间隙是对称电极。
×18、进行绝缘试验时,户外试验应在良好的天气进行,且空气相对湿度一般不高于50%。
×19、典型雷电冲击电压波形的参数可用用符号+1.2/50μs表示。
√20、在不影响设备运行的条件下,对设备状况连续或定时进行的监测称为在线监测。
√21、电气火灾断电操作时应戴绝缘手套、穿绝缘靴,并使用相应电压等级的绝缘工具。
()√22、工频耐压试验的试验变压器和调压器的容量与试验电压及电流有关。
电工证考试试题及答案模拟考试(含答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.要提高直流发电机的输出电压，措施是( )。
A.降低发电机转速的同时增大励磁电流B.提高发电机转速或增大励磁电流C.提高发电机转速的同时，减小励磁电流D.降低发电机转速的同时，减小励磁电流答案:B2. 静电电位可高达( )以上。
A.数万伏B.数千伏C.数百伏D.数十伏答案:A3. 变压器和高压开关柜,防止雷电侵入产生破坏的主要措施是( )。
A.安装避雷线B.安装避雷器C.安装避雷网答案:B4. 1度电相当于( )。
A.1瓦·秒B.1千瓦·小时C.1千瓦·秒D.1瓦·小时答案:B5. 使用梯子时，其与地面间的夹角以( )左右为宜。
A.30°B.45°C.60°D.90°答案:C6. 电流通过导线，其发热温度不超过规定的允许温度时，导线上允许连续通过的电流称( )电流。
A.大；B.小；C.安全；D.不安全；答案:C7. 当电气火灾发生时，应首先切断电源再灭火，但当电源无法切断时，只能带电灭火，500V 低压配电柜灭火可选用的灭火器是( )。
A.二氧化碳灭火器B.泡沫灭火器C.水基式灭火器答案:A8. 三相四线有功电能表有组元件( )A. 1B. 2C. 3答案:C9. 在下列生产工艺过程中,容易产生静电的是( )。
A.化纤布料干洗B.固体在溶液中浸泡C.酸碱中和反应答案:A10. ( )不属于高压基本绝缘安全用具。
A.绝缘杆B.绝缘夹钳C.绝缘手套和绝缘靴D.高压验电器答案:C11. 以电气回路为基础，将继电器和各元件的线圈.触点按保护动作顺序，自左而右.自上而下绘制的接线图，称为( )。
A.原理图B.展开图C.安装图D.一次图答案:B12. 电流互感器一次绕组匝数( )二次绕组的匝数。
(2021全考点)电工(高级)证模拟考试含答案
电工（高级）证模拟考试1、【判断题】多谐振荡器的输出信号是正弦波。
（×）2、【判断题】GN～2型隔离开关安装时，应先将开关本体和操作机构组装好后，再用人力或滑轮将其整体吊装于安装位置。
（×）3、【判断题】直流电机换向器表面有一层氧化膜，应定期擦去。
（×）4、【判断题】直流放大器能够放大直流信号，也能放大变化缓慢的传递信号。
（√）5、【判断题】油断路器的纵吹式灭弧室中，隔弧片中心弧孔直径应一致。
（×）6、【判断题】微分型单稳态触发器比积分型单稳态触发器的抗干扰能力强。
（×）7、【判断题】若35KV架空送电线路的导线型号为LGJ～70，则与其配合的避雷线型号为GJ～35。
（√）8、【判断题】为保证晶闸管准确无误地工作，对触发电路要求：应有足够大的触发电压。
（√）9、【判断题】在检修直流电机时，发现电枢绕组和换向片的联线松脱，应重新焊牢。
（√）10、【判断题】磁阻的大小与磁路的长度成正比，与磁路截面积和磁导率乘积成反比。
（√）11、【判断题】真空断路器屏蔽罩的颜色如呈现红色，应及时更换真空灭弧室。
（√）12、【判断题】三相同步电动机只有在采用异步起动时，才需在其转子转速接近同步转速时加入励磁电源，而其他起动方法则无此要求。
（×）13、【判断题】运行中的空冷发电机，气体进口风温不应超过50℃，出口风温不应超过85℃。
（×）14、【判断题】型号为W7918的集成块表示输出电压为18V的稳压器。
（√）15、【判断题】单结晶体管触发电路的输出脉冲宽度很窄，前沿极陡，可靠性高。
（√）16、【判断题】用万用表测量电阻的方法，可鉴别电路各种元件的好坏、短路或开路及阻值是否正确，如晶体管PN结故障等。
（√）17、【判断题】运动装置是运距离传送测量和控制信息的装置。
（√）18、【判断题】调整安装的配电柜时，应使其垂直误差不大于柜高1/1000。
（×）19、【判断题】桥式RC振荡器是利用串并联RC电路作为选频网络的。
2021年电工资格证考试全真模拟试卷及答案( 二 )

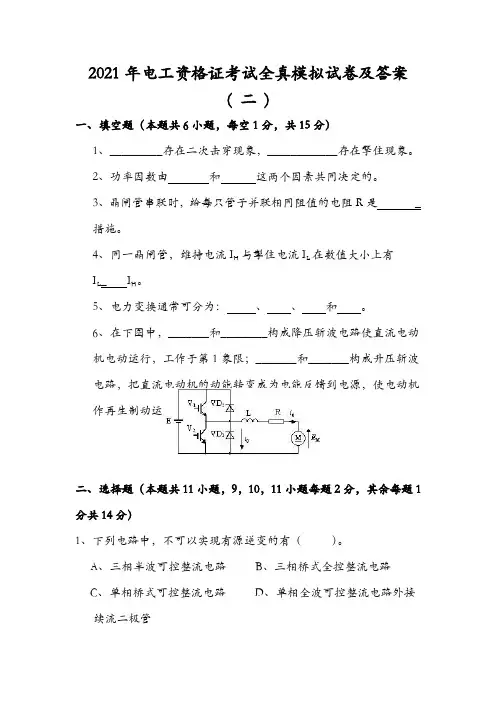

2021年电工资格证考试全真模拟试卷及答案( 二)一、填空题（本题共6小题，每空1分，共15分）1、_________存在二次击穿现象，____________存在擎住现象。
2、功率因数由和这两个因素共同决定的。
3、晶闸管串联时，给每只管子并联相同阻值的电阻R是 _措施。
4、同一晶闸管，维持电流I H与掣住电流I L在数值大小上有I L_ I H。
5、电力变换通常可分为：、、和。
6、在下图中，_______和________构成降压斩波电路使直流电动机电动运行，工作于第1象限；_______和_______构成升压斩波电路，把直流电动机的动能转变成为电能反馈到电源，使电动机作再生制动运行，工作于____象限。
二、选择题（本题共11小题，9，10，11小题每题2分，其余每题1分共14分）1、下列电路中，不可以实现有源逆变的有（）。
A、三相半波可控整流电路B、三相桥式全控整流电路C、单相桥式可控整流电路D、单相全波可控整流电路外接续流二极管2、晶闸管稳定导通的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流3、三相半波可控整流电路的自然换相点是（）A、交流相电压的过零点B、本相相电压与相邻相电压正半周的交点处C、比三相不控整流电路的自然换相点超前30°D、比三相不控整流电路的自然换相点滞后60°4、若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是（）A、增大三角波幅度B、增大三角波频率C、增大正弦调制波频率D、增大正弦调制波幅度5、三相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（）A、U2B、U2C、2U2 D.U26、晶闸管电流的波形系数定义为（）A、B、C、K f =I dT·I T D、K f =Id T-I T7、降压斩波电路中，已知电源电压U d=16V，负载电压U o=12V，斩波周期T=4ms，则开通时T on=（）A、1msB、2msC、3msD、4ms8、关于单相桥式PWM逆变电路，下面说法正确的是（）A、在一个周期内单极性调制时有一个电平，双极性有两个电平B、在一个周期内单极性调制时有两个电平，双极性有三个电平C、在一个周期内单极性调制时有三个电平，双极性有两个电平D、在一个周期内单极性调制时有两个电平，双极性有一个电平9、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）A、P组阻断，N组整流B、P组阻断，N组逆变C、N组阻断，P组整流D、N组阻断，P组逆变10、在三相三线交流调压电路中，输出电压的波形如图所示，在t2~t3时间段内，有（）晶闸管导通。
2021年电工资格证考试全真模拟试卷及答案( 共五套 )

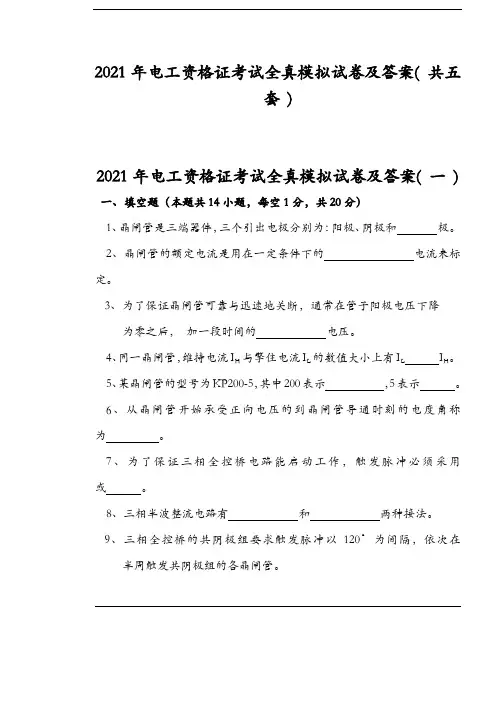

2021年电工资格证考试全真模拟试卷及答案( 共五套)2021年电工资格证考试全真模拟试卷及答案( 一)一、填空题（本题共14小题，每空1分，共20分）1、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和极。
