真空断路器永磁型介绍-民熔
永磁真空断路器介绍-民熔
民熔高压真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
根据我国目前使用的0.6-35kV真空断路器的操作机构都是弹簧机构和电磁机构的现状，鉴于弹簧机构存在零部件多，制造工艺复杂，运行容易引起机械故障，而电磁机构存在驱动功率较大，接触力较小且合闸时容易引起触头跳动等问题，严重影响真空断路器的性能和可靠性。
为了克服弹簧机构和电磁机构的不足，提高6-35kV 系列真空断路器的可靠性、安全性及使用寿命，降低驱动功率。
MDS系列0.6-35Kv永磁机构真空断路器具有高可靠性、结构简单、安全性、使用寿命长、低驱动功率、性价比高等技术特点，可以满足电网安全稳定运行的要求。
永磁机构是一种用于中压真空断路器的永磁保持，电子控制的电磁操作机构，与断路器使用的传统弹簧机构和电磁机构相比，永磁机构采用了一种全新的工作原理和结构，工作时主要运动部件极少，无需机构脱、锁扣装置，故障源少，具有较高的可靠性，因而已成为开关制造企业与电网企业及高新重工企业关注的热点，具有非常广阔的市场前景。
克服传统弹簧机构和电磁机构的不足，将永久磁铁应用于操动机构中，使真空断路器分、合闸位置的保持通过永久磁铁实现，取代传统的锁扣装置。
这种磁力机构具有永久磁铁和分闸、合闸控制线圈，这种机构的特点是：
（1）永久磁铁与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。
（2）真空灭弧室的动触头靠永久磁铁产生的力通过拐臂、绝缘拉杆使其保持在合闸、分闸位置上，取代传统的机械锁扣方式，机械结构大为简化，仅有几个活动部件，零件总数约为50件左右，耗材少，节能且成本低。
（3）操动机构无需机械锁扣和辅助电器，机械动作的可靠性大大提高，能够实现免维护，节省维修费用。
（4）真空断路器采用永磁操动机构，永磁力可保证100年不消失，该机构寿命高达10万次，以电磁力进行分合闸操作，以永磁力进行双稳态保持，简化了传动链，降低了能耗和噪音。
开断能力强，安全可靠。
与传统的弹簧机构和电磁机构相比，机械寿命至少提高3倍。
（5）采用先进的真空灭弧室，额定电流为630A-3150A，额定短路开断电流为31.5kA—40kA，技术性能达到世界领先水平。
（6）断路器机构简单，布局合理。
真空灭弧室纵向安装在绝缘筒内，即使在恶劣的环境下，仍能保持很高的抗爬电性能及绝缘性能。
本产品无爆炸、无污染、噪音低、体积孝重量轻、寿命长。
真空断路器作为控制和分配电能的开关元件越来越广泛的应用于电
力行业。
达到提高6-35kV系列真空断路器可靠性、安全性及使用寿命的目的。
随着社会科技程度的提高，电力行业及广大终端用户对开关设备的性能要求愈来愈高。
目前，6-35Kv系列永磁机构真空断路器在发达国家作为中压断路器已被广泛使用，国内已开始进口永磁机构真空断路器，并投入财力、人力进行相关的研究和开发，一些国际知名企业（如：AAB公司，国产民熔，东芝公司）已经开始销售他们的产品。
由于永磁机构真空断路器具有高可靠性、长寿命、免维护等突出优势，相信6- 35kV系列永磁机构真空断路器将逐步取代传统的电磁机构和弹簧机构断路器。
更多相关资料关注工，重，号，“民熔电气集团”，回复“真空断路器”获取更多行业资料。

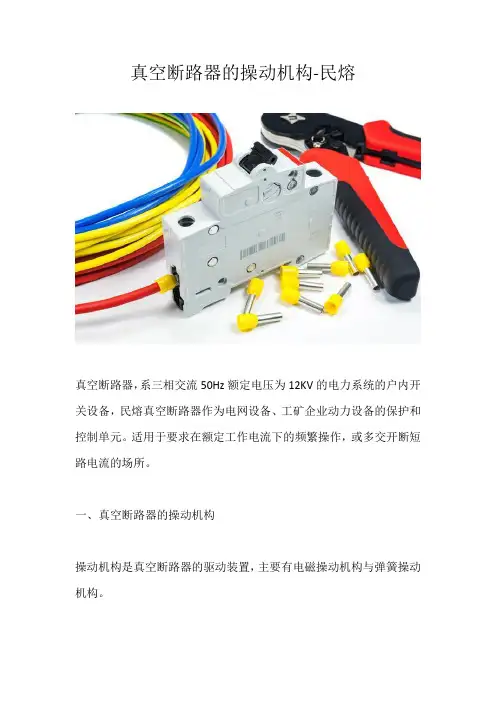

真空断路器的操动机构须知-民熔
真空断路器的操动机构-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
一、真空断路器的操动机构操动机构是真空断路器的驱动装置，主要有电磁操动机构与弹簧操动机构。
1 真空断路器对操动机构的要求该机构的输出特性尽可能与真空断路器的输出特性兼容。
一个足够的制动输出功率以确保真空断裂装置与短路故障电流连接的能力。
在制动器之后，即使发生事故，也可以稳定地保持制动器（因此，开关是稳定的）。
必须确保85%至110%之间的连接；正常与操作电压的连接；正常与操作电压的分离，65%至120%之间的分离；以及不中断与30%的额定操作电压的分离。
可使用电子或人工操作。
（6）电磁装置应具有自由断开的功能。
真空断路器的抗力特性反力特性是各种阻力（包括反馈力和弹簧摩擦力），这些阻力在闭合过程中必须从弹簧驱动端克服。
断路器电惯性等。
反力特性告诉我们，控制机构必须向断路器提供比用于在断路器完成闭合操作之前克服各种电阻的功率更大的闭合功率。
用于真空断路器的电磁控制机构由于电磁控制器的螺线管电磁体的功率特性很容易满足真空断路器离合器的反力特性的要求，真空断路器主要配备电磁控制器。
开始时项目此外，该电磁装置的优点包括结构简单、使用方便、低成本等。
真空断路器的弹簧控制机构弹簧驱动机构可以是互操作的，以直流操作，一般在1.5到3A之间的低操作电流。
即使直流电池装置在电流中的容量很低持续的可人工存储制动、断路器的能量，并具有穿过EE的脱模功能颜色一般终端分配室，储藏设施可抑制直流电流，从而节省投资。
在国外，中等电压断路器主要配备弹簧驱动装置。
四极断路器的应用详解-民熔
四极断路器的应用-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
四极断路器的应用关于四极断路器的应用，目前国家标准或规程还没有对是否使用做出硬性的规定，虽然地区性四极电器的设计规范已经出台，但安装与不安装四极电器的争论还在进行中，某些地区的使用近年来出现一窝蜂的趋势，各断路器制造厂也纷纷设计，制造各种型
号的四极断路器投放市场。
笔者同意一种意见，就是用或不用应以是否能确保供电的可靠性、安全性为准，因此大体上是：
1.TN-C系统。
TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；
2.TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N线，而不能接PEN或PE线；
3.装设双电源切换的场所，由于系统中所有的中性线(N线)是通联的，为了确保被切换的电源开关(断路器)的检修安全，必须采用四极断路器
4. 用于380V系统的应选用四极剩余电流保护器(漏电断路器)。

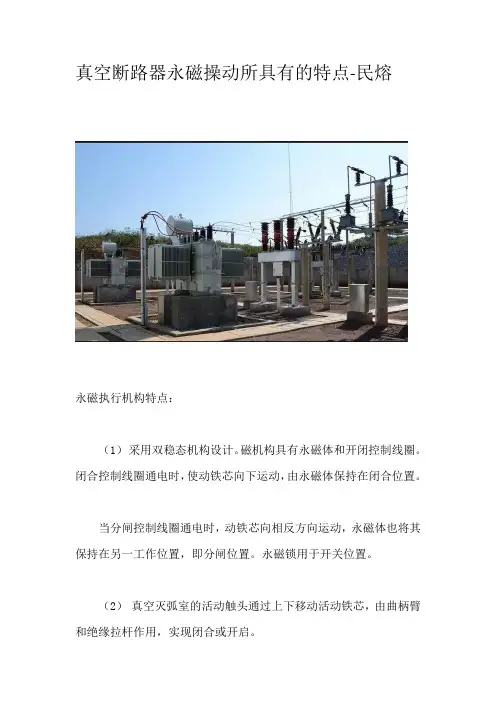

真空断路器永磁操动所具有的特点详解-民熔
真空断路器永磁操动所具有的特点-民熔永磁执行机构特点：（1）采用双稳态机构设计。
磁机构具有永磁体和开闭控制线圈。
闭合控制线圈通电时，使动铁芯向下运动，由永磁体保持在闭合位置。
当分闸控制线圈通电时，动铁芯向相反方向运动，永磁体也将其保持在另一工作位置，即分闸位置。
永磁锁用于开关位置。
（2）真空灭弧室的活动触头通过上下移动活动铁芯，由曲柄臂和绝缘拉杆作用，实现闭合或开启。
（3）双线圈分别控制开关操作。
也就是说，分闸由分闸线圈控制，合闸由分闸线圈控制。
提高了机构的可靠性。
（4）新的磁路设计。
增加合分保持力，降低合分时对线圈电流的要求。
（5）解决闭合弹跳问题。
为解决合模弹跳问题，设计了软连接、接触式辅助弹簧和聚碳酸酯铸型壳。
（6）控制第一开相起弧时间，将第一开相起弧时间控制在1毫秒。
（7）解决开盘反弹问题。
在设计中增加了动触头的压力弹簧，保证动触头在开启时不反弹。
（8）确保三相运行同步。
设计操作机构下基座的联动轴。
保证三相开关动作同时进行。
同时，该联动轴还可以实现锁紧等辅助功能。
（9）采用磁控开关作为辅助触点，安装在联动轴上，不需要机械元件，简单可靠。
该设备绝缘等级高，结构简单，分断能力强，分断电流大，使用寿命长，无爆炸，无污染，噪音低，体积小，重量轻，免维护。
MDS系列0.6-35kv永磁机构真空断路器具有使用寿命长、可靠性高、分断能力强、分断电流大、重量轻、结构简单、免维护等优点。
可作为220kV、110KV、35kV变电站、电厂、10kV变电站的主开关柜，以及煤炭、冶金等重工业的配电系统。
更多相关资料关注工，重，号，“民熔电气集团”，回复“真空断路器”获取更多行业资料。
真空断路器内真空泡工作解读-民熔
真空断路器内真空泡工作-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
真空断路器通常由绝缘外壳、横梁、触头、管道、防护罩、导孔等组成分享，分享真空断路器壳体不仅是一个真空容器，而且是介于动静态之间的绝缘体联系人管材是一种合金弹性元件。
它的壁面是波纹状的，在外力的作用下，可以沿轴线延长或缩短。
在真空断路器中，棒的一端与活动端法兰中间的法兰焊接，另一端与活动导杆焊接。
这样，在不破坏壳体空气密度的前提下，通过梁的轴向伸缩，使活动导杆在一定范围内轴向移动。
在真空断路器中，光束的外部为真空，内部为大气。
光束内部和外部之间存在大气压力差。
这种压力结合了动触头和静触头压力机，使触头自动闭合这个屏蔽的主要功能是屏蔽电流中断时产生的金属蒸气和金属液滴。
在触头断开电流的过程中，触头间的真空电弧产生金属蒸气和液滴（电弧产物）喷射出来。
如果没有屏蔽层，电弧产物会沉积在绝缘外壳和外壳的绝缘层上这个保护罩还可以防止电弧产品掉入接触间隙，这会导致电弧后重新点火和重返大气层是。
那个保护层还可以使真空断路器内的电场分布更加均匀，从而提高真空断路器的绝缘水平。
主触点与内部和外部导体这个导杆的一端与静触头焊接连接，另一端与实心板焊接这个使用实心板，将真空断路器连接到真空开关和带主电路的真空断路器的导静电杆上连接。
连接可移动触点将解决可移动导电杆的一端。
活动导杆穿过横梁和导轴，伸出壳体。
活动导杆伸出部分直径较小，用于安装导向夹。
在末端的中间有一个螺丝孔，用来连接机械操作系统。
移动导向杆带动动触头沿轴向移动，完成合、分动作这个特别地，所述导轴确保所述活动导杆沿直线移动，以防止所述可动导轴变形天平损坏，导致灭弧室真空泄漏。
真空断路器电气试验分析-民熔
真空断路器电气试验-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
真空断路器电气试验真空断路器的试验项目，应包括下列内容：1 .测量绝缘电阻；2 .测量每相导电回路的电阻；3 .交流耐压试验；4 .测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；5 .测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；6 .断路器操动机构的试验。
试验分类：其中，绝缘电阻测量；分合闸线圈和合闸接触器线圈的绝缘电阻和交流耐压试验属于电气特性试验。
测量断路器导电回路的电阻；测量主触头的分、合闸时间；测量分合闸的同步性；测量合闸时触头的弹跳时间；测量分合闸线圈和合闸接触器线圈的直流电阻；试验断路器操动机构属于机械特性试验。
1、按制造厂规定测量整根和端部的绝缘电阻，绝缘拉杆的绝缘电阻值在常温下不应小于以下值：交工时不小于1.2gΩ，大修时大于1.0gΩ，预试验时大于0.3gΩ2、应采用电流不小于100A的直流压降法测量导电电路各相的电阻值。
试验结果应符合产品技术条件的要求。
630A不大于60微欧；1250A不大于55微欧；1600a-2000a不大于45微欧；2500A以上不大于35微欧。
ABB VD4真空开关：单位：μΩ50≤630A；44≤1250A；35≤1600~2000a；25≤2500A。
导电回路电阻的交流耐压试验应在断路器分合状态下进行。
在合闸状态下进行时，试验电压应符合《电气设备交接及预防性试验规范》的规定。
真空灭弧室分闸时，真空灭弧室断口间的试验电压应符合产品技术条件，试验过程中不得出现穿透放电。
测量断路器主触头的分、合闸时间，测量分合闸的同步性，合闸过程中触头接触后的弹跳时间。
断路器机械特性测试仪可测量各种开关的分断分合闸时间、相位同步、相间同步、断口弹跳时间、行程、速度和低压动作试验。
真空断路器结构简图详解-民熔
真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。
2)足够的机械强度，使断路器本身具有足够的动稳定度。
3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。
4)操动机构的检查、调整、维修要有足够空间。
方便。
5)结构简单、工作可靠、价格低廉。
6)易于实现防误联锁。
所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。
合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。
当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。
3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。
2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。
3)导电回路：与灭弧室的动端及静端连接构成电流通道。
4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。
真空断路器永磁型须知-民熔
永磁真空断路器须知-民熔民熔高压真空断路器是额定电压12kV的三相交流50赫兹电力系统室内开关设备，是工矿企业电网设备和电力设备的保护和控制单元。
适用于额定工作电流下频繁运行，或多短路开断电流场所。
根据我国目前使用的0.6-35kv真空断路器操动机构为弹簧机构和电磁机构的现状，鉴于弹簧机构零部件多、制造工艺复杂，操作时容易引起机械故障，而电磁机构存在驱动功率大、接触力小、闭合时触点弹跳等问题，严重影响真空断路器的性能和性能可靠性。
为了克服弹簧机构和电磁机构的缺点，提高6-35kV系列真空断路器的可靠性、安全性和使用寿命，降低驱动功率。
MDS系列0.6-35kv永磁机构真空断路器具有可靠性高、结构简单、安全、使用寿命长、驱动功率低、性价比高等技术特点，能够满足电网安全稳定运行的要求。
永磁机构是一种用于中压真空断路器永磁保持和电子控制的电磁操动机构。
与传统的弹簧机构和电磁机构相比，永磁机构采用了一种新的工作原理和结构。
工作时，主要运动部件少，无需机构分离和锁紧装置。
故障源少，可靠性高。
因此，它已建成，对开关制造企业、电网企业和高新技术重工业企业具有非常广阔的市场前景。
为了克服传统弹簧机构和电磁机构的缺点，在操作机构上采用永磁体，使真空断路器的分、合位置由永磁体来保持，而不是传统的闭锁装置。
该磁力机构具有永磁体和开闭控制线圈，其特点如下：（1）永磁体与分、合闸控制线圈相结合，解决了合闸时能量大的问题。
（2）真空灭弧室的动触头由永磁体通过曲柄臂和绝缘拉杆产生的力保持在闭合和断开位置，取代了传统的机械锁紧方法。
机械结构大大简化，运动部件少，零件总数约50个，消耗少，节能降耗。
（3）操作机构不需要机械锁和辅助电器，机械动作的可靠性大大提高，可实现免维护，节约维修成本。
（4）真空断路器采用永磁操动机构，永磁力能保证100年不消失，机构使用寿命可达10万次。
开关操作采用电磁力，双稳态维护采用永磁力，简化了传动链，降低了能耗和噪声。
人民电器 ZN73M-12户内永磁式高压交流真空断路器 产品说明书
Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)永磁机构设计序号户内真空断路器M 概述ZN73M 户内永磁式高压交流真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网、矿山及铁道等电网建设和改造工程中，尢其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。
该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。
本系列产品符合GB/T 1984、GB 3309、GB/T 11022等国家标准及有关规定。
/T 型号及其含义主要技术参数 ZN73M-12户内永磁式高压交流真空断路器高压电器041结构及永磁机构工作原理● 真空断路器极柱结构ZN73M型系列户内真空断路器配用陶瓷真空灭弧室，为中间封接或一次封排灭弧室，均选用铜铬触头材料，杯状纵磁场触头结构。
其触头的电磨损速率小，电寿命长，触头耐压水平高，介质绝缘强度稳定。
弧后恢复迅速截流水平低，开断能力强。
ZN73M型系列户内真空断路器总体结构采用操作机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。
真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注成型，因而特别抗爬电。
这种结构设计，同时减少粉尘在灭弧室表面聚积。
有效的防止真空灭弧室受外部因素的影响。
ZN73M型系列户内真空断路器根据用户要求也可以安装固封式灭弧室极柱，它将真空灭弧室通过特殊工艺固定在绝缘极柱内部，减少了装配调整环节，提高了机械可靠性，有效防止了对地绝缘易污秽、凝露影响的缺陷，保护了真空灭弧室不受外界撞击。
● 操作机构的结构ZN73M型系列户内真空断路器机构部分采用模块化设计，其中主要包括永磁操作机构、手动紧急分闸装置，控制器模块，储能模块。
永磁操作机构、手动紧急分闸装置的结构如图1所示。
该永磁机构采用双稳态形式。
真空断路器在应用中的故障分析-民熔
真空断路器在应用中的故障-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
真空断路器具有许多优点，在变电站中得到了广泛的应用。
近年来随着制造水平的提高，由于采用了特殊的真空元件，使灭弧室的故障率明显降低。
真空灭弧室不需要修理。
损坏时只能更换。
真空断路器操作机构在运行中故障占很大比例，其次是初级导电部分、接触导电杆等，以下是真空断路器常见故障的分析和处理，包括以下几个方面：1真空度降低运行中真空断路器真空灭弧室真空度低于6.6x10-2pa，新制造的真空灭弧室真空度低于7.5x10-4pa，不合格。
真空度下降的原因主要有：真空灭弧室漏气主要是由于焊缝松动或密封部位泄漏量小造成的。
真空灭弧室在最初的几次放电中，真空度会在一段时间内下降。
微量气体排出后，真空度降低它保持在一定的水平上。
常用的真空度检查方法如下：①火花表法：该方法简单，仅用于定性检验。
让火花表的接触线在开关管表面移动，观察管内发光情况。
若为浅蓝色，则判定真空度合格；若为红色和蓝色，则判定灭弧室失效。
本方法不适用于带陶瓷外壳的灭弧室。
②断开电流时观察弧光。
正常情况下应该是浅蓝色。
如果弧光呈紫红色，则判断灭弧室失效。
③工频耐压法：10kV真空开关管断口42kv1min工频电压合格。
④真空试验机处理方法：真空度降低后更换真空灭弧室。
2真空断路器拒开原因及查找方法2.1电路故障①直流电压过低；②工作熔断器、跳闸电路元件接触不良或短路；③跳闸线圈断开；④开关低压不合格；⑤小车或道岔联锁接触不良。
2.2机械电路故障①三重板太低；②制动器顶杆卡住或脱落；③闭合缓冲偏差、滚轮和缓冲杆的夹紧力。
查找方法：当发生电气跳闸故障时，首先判断是电气回路故障还是机械回路故障。
当顶杆芯不动时，说明是跳闸回路，否则为机械回路故障，进一步查明原因。
真空断路器如何选择分析-民熔
真空断路器如何选择-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1、根据线路预期短路电流的计算来选择断路器的分断能力，准确计算线路预期短路电流是一项非常复杂的工作，因此有一些简单的计算方法，误差小，在工程上是可以接受的1对于电压等级为10/0.4kV
的变压器，高压侧的短路容量可考虑为无穷大（10kV侧的短路容量一般为200'400mva甚至更大，因此以无穷大考虑时误差小于10%）。
2当短路点附近连接电机的额定电流之和超过短路电流的1%时，应包括电机反馈电流的影响。
”如果短路电流为30ka，1%应为300A，电动机总功率约为150KW，同时启动，此时包含的反馈电流应为6.5∑in。
3变压器阻抗电压UK表示变压器二次侧短路（回路）。
当二次侧达到其额定电流时，一次侧电压为其额定电压的百分比。
因此，当一次电压为额定电压时，二次电流为其预期短路电流。
4变压器二次侧额定电流=Se/1.732u，其中Se为变压器容量（kVA），UE为二次侧额定电压（空载电压），UE=0.4kV时为10/0.4kV，故变压器二次侧额定电流应为1.44～。
50瑞典先令。
5根据（3）中UK的定义，二次侧短路电流（三相短路）为I（3）对UK的定义，二次侧短路电流（三相短路）为I（3）=IE/UK，为交流有效值。
因此，用户应计算安装地点（线路）的额定电流和可能发生的最大短路电流。
并根据以下原则选择断路器：因此，在选择断路器时，不必放太多余量，以免浪费。
