空气开关型号及含义
型号及含义之阿布丰王创作介绍一些DZ47-63空气开关.说明下：型号中的C是指照明呵护,D 是指机电呵护DZ47-63小型断路器主要参数及技术性能按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A.按极数分：a.单极b.二极c.三极d.四极按断路器瞬时脱扣器的型式分：a.C型(5In ~10In)；b.D型(10In ~16In).技术参数：额定运行短路分断能力(见表1、表2)；；机械电气寿命.a.电气寿命：不低于4000次；b.机械寿命：不低于10000次.罕见的型号有：空气开关 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4pDZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47-63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47-63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40空气开关DZ47-63/4P/C50 DZ47-63/4P/C63特性1.分断能力(见表1)2.DZ47-63空气开关过电流脱扣器呵护特性(见表2)3.限流特性DZ47-63系列微型断路器具有高限流能力,从而最年夜限度的限制了短路所造成的破坏性能(见限流特性图).外形及装置尺寸如果您希望了解DZ47-63高分断微型断路器（空气开关）的更多内容,如产物使用说明书,规格参数,接线图,价格,更换等信息.请联系我们.其他资料：塑壳断路器和微型断路器的区别漏电断路器型号中的级数搜索次数：1650属于类别微型断路器类似热搜产物•DZ47LE系列漏电断路器•DZ47-100高分断微型断路器（空气开关）。

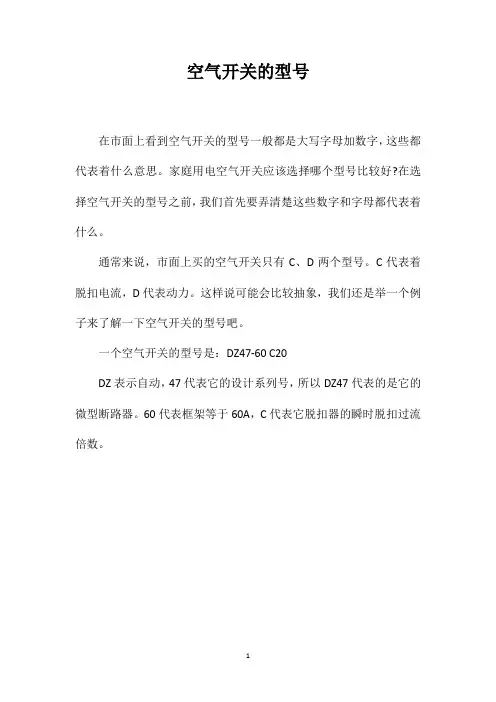

空气开关的型号
空气开关的型号
在市面上看到空气开关的型号一般都是大写字母加数字，这些都代表着什么意思。
家庭用电空气开关应该选择哪个型号比较好?在选择空气开关的型号之前，我们首先要弄清楚这些数字和字母都代表着什么。
通常来说，市面上买的空气开关只有C、D两个型号。
C代表着脱扣电流，D代表动力。
这样说可能会比较抽象，我们还是举一个例子来了解一下空气开关的型号吧。
一个空气开关的型号是：DZ47-60 C20
DZ表示自动，47代表它的设计系列号，所以DZ47代表的是它的微型断路器。
60代表框架等于60A，C代表它脱扣器的瞬时脱扣过流倍数。
1。

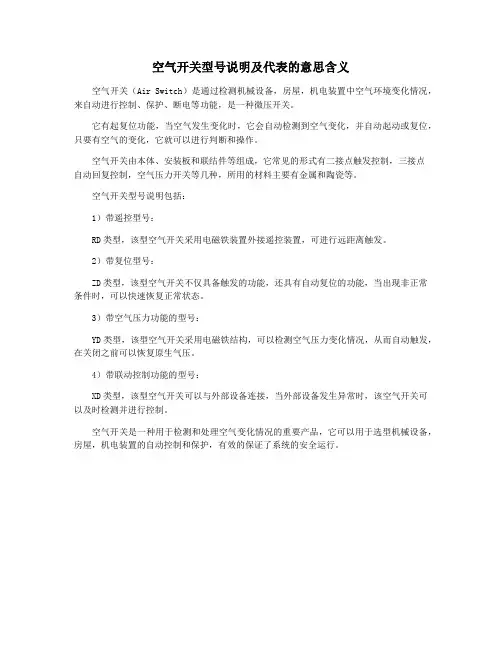

空气开关型号说明及代表的意思含义
空气开关型号说明及代表的意思含义
空气开关（Air Switch）是通过检测机械设备，房屋，机电装置中空气环境变化情况，来自动进行控制、保护、断电等功能，是一种微压开关。
它有起复位功能，当空气发生变化时，它会自动检测到空气变化，并自动起动或复位，只要有空气的变化，它就可以进行判断和操作。
空气开关由本体、安装板和联结件等组成，它常见的形式有二接点触发控制，三接点
自动回复控制，空气压力开关等几种，所用的材料主要有金属和陶瓷等。
空气开关型号说明包括：
1）带遥控型号：
RD类型，该型空气开关采用电磁铁装置外接遥控装置，可进行远距离触发。
2）带复位型号：
ZD类型，该型空气开关不仅具备触发的功能，还具有自动复位的功能，当出现非正常条件时，可以快速恢复正常状态。
3）带空气压力功能的型号：
YD类型，该型空气开关采用电磁铁结构，可以检测空气压力变化情况，从而自动触发，在关闭之前可以恢复原生气压。
4）带联动控制功能的型号：
XD类型，该型空气开关可以与外部设备连接，当外部设备发生异常时，该空气开关可以及时检测并进行控制。
空气开关是一种用于检测和处理空气变化情况的重要产品，它可以用于选型机械设备，房屋，机电装置的自动控制和保护，有效的保证了系统的安全运行。

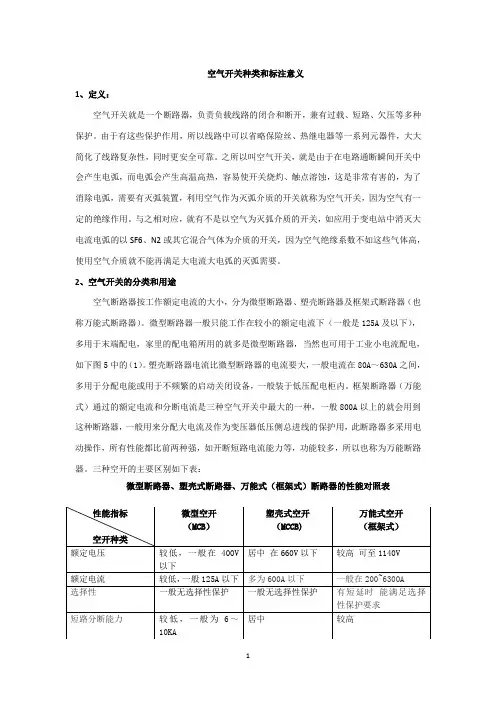

空气开关种类和型号意义-共享文档
空气开关种类和标注意义1、定义：空气开关就是一个断路器，负责负载线路的闭合和断开，兼有过载、短路、欠压等多种保护。
由于有这些保护作用，所以线路中可以省略保险丝、热继电器等一系列元器件，大大简化了线路复杂性，同时更安全可靠。
之所以叫空气开关，就是由于在电路通断瞬间开关中会产生电弧，而电弧会产生高温高热，容易使开关烧灼、触点溶蚀，这是非常有害的，为了消除电弧，需要有灭弧装置，利用空气作为灭弧介质的开关就称为空气开关，因为空气有一定的绝缘作用。
与之相对应，就有不是以空气为灭弧介质的开关，如应用于变电站中消灭大电流电弧的以SF6、N2或其它混合气体为介质的开关，因为空气绝缘系数不如这些气体高，使用空气介质就不能再满足大电流大电弧的灭弧需要。
2、空气开关的分类和用途空气断路器按工作额定电流的大小，分为微型断路器、塑壳断路器及框架式断路器（也称万能式断路器）。
微型断路器一般只能工作在较小的额定电流下（一般是125A及以下），多用于末端配电，家里的配电箱所用的就多是微型断路器，当然也可用于工业小电流配电，如下图5中的（1）。
塑壳断路器电流比微型断路器的电流要大，一般电流在80A～630A之间，多用于分配电能或用于不频繁的启动关闭设备，一般装于低压配电柜内。
框架断路器（万能式）通过的额定电流和分断电流是三种空气开关中最大的一种，一般800A以上的就会用到这种断路器，一般用来分配大电流及作为变压器低压侧总进线的保护用，此断路器多采用电动操作，所有性能都比前两种强，如开断短路电流能力等，功能较多，所以也称为万能断路器。
三种空开的主要区别如下表：微型断路器、塑壳式断路器、万能式（框架式）断路器的性能对照表3、空气开关外观和安装方式（1）微型DZ （装置式）系列空开 （2）塑壳式空开（3）DW 型（万能式、框架式）杠杆式空开 （4）DW 型（万能）智能式空开图5 空气开关正面外观脱扣器设置一般有过载、短路、欠压 多数只有过流 失压和分励可装设各种脱扣器以适应不同的保护要求 应用范围 终端用户控制和分配 宜做支路开关宜做主开关操作方式一般为手动变化少 多为手柄 也有带电机传动机构 变化多 有手柄 杠杆电磁铁和电动机操作，远程控制等 接触防护 一般 一般 较好 维修性 较难维修 较难维修较方便安装方式 一般为导轨卡扣式 可单独安装 也可装于开关柜内 宜于开关柜内安装 有固定式和抽屉式结构 隔离性能 一般 一般 较好 短时耐受电流 较小 居中 较大 飞狐距离 较小 一般 较大 外形尺寸 最小 居中 较大价格较低居中较高（几千，上万）4、安装：DZ系列空开一般可以直接用卡扣固定在滑轨上，塑壳式空开一般需要拧开前盖，用螺丝将后半部分固定在电气柜上，万能式空开一般有固定式和抽屉式两种安装方式。
空气开关型号说明及代表的意思含义.
空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

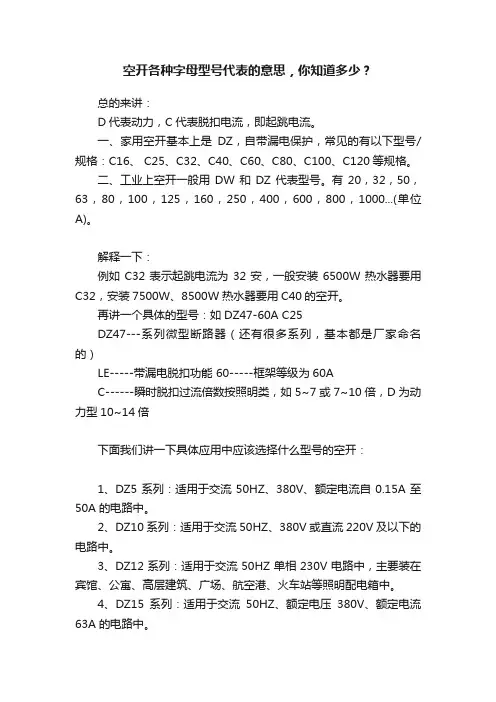

空开各种字母型号代表的意思，你知道多少？
空开各种字母型号代表的意思，你知道多少？总的来讲：D代表动力，C代表脱扣电流，即起跳电流。
一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。
二、工业上空开一般用DW和DZ代表型号。
有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
解释一下：例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
再讲一个具体的型号：如DZ47-60A C25DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能 60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍下面我们讲一下具体应用中应该选择什么型号的空开：1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。
2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。
3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。
4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。
5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。
6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。
7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。
8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。
9、DW10系列：适用于交流50HZ、额定电压至440V的电气线路中。
空气开关型号及含义
型号及含义之袁州冬雪创作先容一些DZ47-63空气开关.说明下：型号中的C是指照明呵护，D是指电机呵护DZ47-63小型断路器主要参数及技术性能按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A.按断路器瞬时脱扣器的型式分：a.C型(5In ~10In)；b.D型(10In ~16In).技术参数：额定运行短路分断才能(见表1、表2)；；机械电气寿命.a.电气寿命：不低于4000次；b.机械寿命：不低于10000次.罕见的型号有：空气开关 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4pDZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47-63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47-63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40空气开关DZ47-63/4P/C50 DZ47-63/4P/C63特性1.分断才能(见表1)2.DZ47-63空气开关过电流脱扣器呵护特性(见表2)DZ47-63系列微型断路器具有高限流才能，从而最大限度的限制了短路所造成的破坏性能(见限流特性图).外形及装置尺寸如果您希望懂得DZ47-63高分断微型断路器（空气开关）的更多内容，如产品使用说明书，规格参数，接线图，价格，更换等信息.请接洽我们.其他资料：塑壳断路器和微型断路器的区别漏电断路器型号中的级数搜索次数： 1650属于种别微型断路器近似热搜产品•DZ47LE系列漏电断路器•DZ47-100高分断微型断路器（空气开关）。
空气开关型号说明及代表的意思含义
空气开关型号说明及代表的意思含义空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号xxDZ字母的含义――“自动”的反拼音10－－设计序号
100——额定电流
3 ------- 表示极数即三相
3 ------- 脱扣形式（0——无脱扣器，1 ——热脱扣器式，2——电
磁脱扣器式，3——复式）
0———有无辅助触头（0 ——无辅助触头，2——有辅助触头）Ie= ———过电流调节
要点：
1、空气开关额定电压大于等于线路额定电压
2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流
xx 空气开关型号含义
请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？
回答：
NS是类型
400 是框架电流
N是分断级别
3P是极数
要根据具体的选型样本来，
这个是xx 的，你还是查下xx 低压电器选型
这里应该有下
这个型号不完整
NS400N/3P XXX,最后面才是断路器的额定电流.
不同的生产商所生产的产品代号是不一样的
三种空气开关上的标签
第一种：multi
C65N
C6
第二种：DZ47C20
第三种：DZ47C63 请教各位上面三种空开的数字和字母的含义回答：
xx 包括微型断路器塑壳断路器框架断路器（智能断路器）xx 微型断路器代号标注方法：
举例：1-C65N-C/2P+VE+30mA+SD各项含义为
1 ------ - 识别号
C65 -- -- 序列代号
N
-分断能力，N为，H为，L为15kA
---------
C
-脱扣曲线，B为电子保护，C为配电保护，D为动力保---------
护
--- 额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P ------- 极数，有1、2、3、4极
VE ------ 剩余电流附件，有VE VEG VM VEA VM为电磁式
30mA --- 剩余动作电流，有30、100、300mA
SD ------ 选配附件，有MX OF MN MV SD Tm ATm 其中
SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）第一个问题：multi9是C65N/小型断路器的一个系列。
第二个问题：那些符号都是电气图中
代号
如DZ47 NB1（正泰）、TIB1、C65 E4CB都是微型断路器，DZ47是全国通用代号，后 4 个厂家自命名代号，如：
C65 ---- xx （xx）梅兰日兰，国内最好、最贵的（/1P为25元）；
E4CB——奇胜电器，基本同C65,但市场、知名度不如C65,据说已
被收购；
DZ47 -- 因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5 元以下。
C65N-3P空气开关型号含义
请教一下，这个空气开关的型号代表的含义是什么？
回答：
C65N是xx的型号，3P-3极，-额定电流40xx
空气开关上面写了“ DZ47-63,C ，是什么含义啊？
DZ47-63是型号，国家通用型号，25是电流值，C是开关的脱
扣（动作）曲线，有多种曲线（ B.C.D 等）对应不同性质的用电设备
DZ47 C25 空气开关的型号是什么意思？
回答：
1、DZ C25：
DZ47--- 系列微型断路器（还有很多系列，基本都是厂家命名的）
LE ---- 带漏电脱扣功能
60 框架等级为
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14 倍
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC
NS ---- xx （xx 梅兰日兰）产品代号
100 --- 框架电流等级，有100、160、250、400、630
STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250
100/3P--- 额定电流，极数为3 极
P ------ 插入式（安装方式），F-- 固定式，D--抽出式
FC ---- 板前接线，RC--板后接线
另外，后缀还可以有：
MX/MN--分励/ 失压线圈
OF/SD/SDE/SDV -- 多功能辅助开关
MCH --- 电动操作机构
ME/MB/MH --- 漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄
3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是
与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、
【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC --- 表示含义：
阻燃聚氯乙烯绝缘 2.5 平方毫米铜芯电线， 3 根穿20 钢管，墙内暗埋敷设。
[
