柱塞泵基本原理
柱塞泵的工作原理

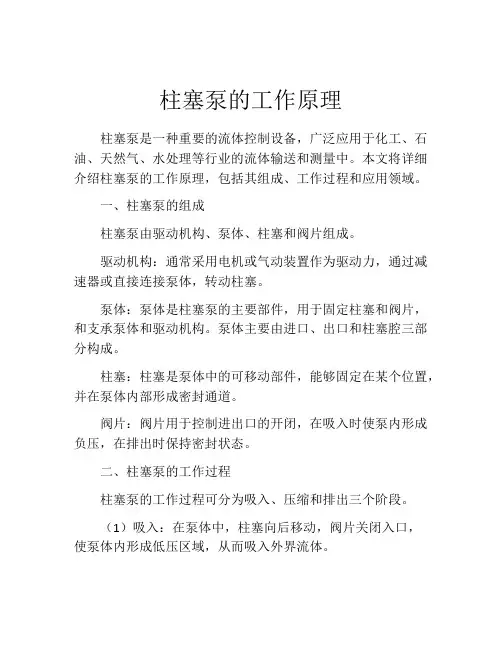

柱塞泵的工作原理柱塞泵是一种重要的流体控制设备，广泛应用于化工、石油、天然气、水处理等行业的流体输送和测量中。
本文将详细介绍柱塞泵的工作原理，包括其组成、工作过程和应用领域。
一、柱塞泵的组成柱塞泵由驱动机构、泵体、柱塞和阀片组成。
驱动机构：通常采用电机或气动装置作为驱动力，通过减速器或直接连接泵体，转动柱塞。
泵体：泵体是柱塞泵的主要部件，用于固定柱塞和阀片，和支承泵体和驱动机构。
泵体主要由进口、出口和柱塞腔三部分构成。
柱塞：柱塞是泵体中的可移动部件，能够固定在某个位置，并在泵体内部形成密封通道。
阀片：阀片用于控制进出口的开闭，在吸入时使泵内形成负压，在排出时保持密封状态。
二、柱塞泵的工作过程柱塞泵的工作过程可分为吸入、压缩和排出三个阶段。
（1）吸入：在泵体中，柱塞向后移动，阀片关闭入口，使泵体内形成低压区域，从而吸入外界流体。
（2）压缩：随着柱塞的向前运动，形成了一个密封的压缩腔，流体在此时被压缩，使压力不断升高。
（3）排出：当柱塞滑至最前端时，阀片关闭排出口，使压缩腔内的高压流体强制流出，完成一次排出操作。
以此往复，柱塞泵就能不断地进行吸入、压缩和排出操作，将流体顺利地输送出去。
三、柱塞泵的应用领域柱塞泵的应用非常广泛，具有很强的适应性。
以下是某些行业的使用领域：（1）石油和天然气行业：用于输送和压缩油、天然气等易燃易爆的液体和气体。
（2）化工行业：用于输送稀酸、碱、盐、溶剂等化学品。
（3）食品行业：用于输送液态食品、乳制品、酒精和饮料等。
（4）医药行业：用于输送药液、悬液、液体糖浆等。
（5）水处理行业：用于输送污水或处理液体。
总之，柱塞泵的应用领域非常广泛，具有很大的市场需求和发展潜力。
随着工业技术的不断进步和创新的加速，柱塞泵也将不断优化和完善，更好地满足各行业的需求。
径向柱塞泵工作原理
径向柱塞泵工作原理
径向柱塞泵的结构
径向柱塞泵由泵体、泵盖、柱塞、滑靴和配流盘组成，其工作原理如下：
1.泵体内的泵体通过泵盖上的小孔与泵盖内孔连接，泵体通
过螺纹与柱塞连接，柱塞和滑靴之间有油液通过。
当活塞向左移动时，柱塞被压缩，而当活塞向右移动时，柱塞又被拉回。
此时，由于泵体对滑靴的推力作用和滑靴对活塞的吸引力作用，使配流盘绕滑靴中心旋转。
由于油液是由定子和转子组成的密封系统来传压的，因此油液经压槽和定子槽进入定子内腔，与转子旋转后的高压液体接触。
由于高压液体在压力作用下由定子进入转子内腔，同时也将转子上的高压液体带出，所以压力不断地将液流从压槽、定子槽、转子等处挤压出去。
因此，油液中的压力不断地在这些部位形成油膜。
由于柱塞对滑靴的推力作用和柱塞与滑靴之间的摩擦力作用，使配流盘上产生了一定的压力和摩擦力，并通过这些压力和摩擦力把这些油液压入定子内腔。
2.泵体内的柱塞是径向排列的，当活塞向左移动时，柱塞被
压缩。
—— 1 —1 —。
柱塞泵的工作原理
柱塞泵的工作原理引言概述：柱塞泵是一种常见的液压泵，广泛应用于工业领域。
本文将详细介绍柱塞泵的工作原理，包括其结构组成、工作过程和应用领域。
一、柱塞泵的结构组成：1.1 柱塞泵的主要组成部份：柱塞、泵体和驱动装置。
1.2 柱塞的作用：柱塞是柱塞泵的核心部件，负责产生压力和输送液体。
1.3 泵体的结构：泵体是柱塞泵的外壳，通常由高强度材料制成，具有良好的密封性能和耐腐蚀性。
二、柱塞泵的工作过程：2.1 吸入过程：当柱塞向后运动时，泵腔内形成负压，吸入液体进入泵腔。
2.2 推压过程：当柱塞向前运动时，泵腔内的液体被压缩，产生高压。
2.3 排出过程：高压液体通过出口阀门排出，完成一个工作循环。
三、柱塞泵的工作原理：3.1 正向工作原理：柱塞泵在正向工作时，柱塞向前运动，泵腔内的液体被压缩，产生高压。
3.2 反向工作原理：柱塞泵在反向工作时，柱塞向后运动，泵腔内形成负压，吸入液体进入泵腔。
3.3 控制原理：柱塞泵的工作由驱动装置控制，通常采用机电、发动机等能源提供动力。
四、柱塞泵的应用领域：4.1 工业领域：柱塞泵广泛应用于工业生产中的液压系统，如机床、冶金设备等。
4.2 农业领域：柱塞泵可用于农业机械中的液压系统，如拖拉机、喷灌设备等。
4.3 建造领域：柱塞泵可用于建造机械中的液压系统，如混凝土泵车、起重机等。
五、总结：柱塞泵是一种重要的液压泵，其工作原理基于柱塞的运动和泵腔的压力变化。
通过合理的结构设计和驱动装置控制，柱塞泵可以在各个领域发挥重要作用，提高工作效率和生产效益。
总之，柱塞泵的工作原理对于理解和应用液压系统具有重要意义。
通过深入研究柱塞泵的结构组成、工作过程和应用领域，可以更好地掌握其工作原理，为实际应用提供有效的指导。
液压柱塞泵的工作原理
液压柱塞泵的工作原理
液压柱塞泵的工作原理如下：
1. 柱塞泵由一个或多个柱塞和一个操纵机构组成。
柱塞在柱塞套筒内作往复运动，从而改变工作容积。
2. 液压柱塞泵通常由一个驱动轴与柱塞柄相连，柱塞柄通过滑块或活塞与柱塞连接。
3. 在工作时，液压油从泵的进油口进入泵体，并沿着柱塞柄进入柱塞。
4. 当驱动轴旋转时，柱塞在柱塞套筒内做往复运动。
当柱塞朝外运动时，工作容积增大导致压力降低，液压油从泵体流出；当柱塞朝内运动时，工作容积减小导致压力上升，液压油被抽入泵体。
5. 泵的出油口将液压油送至液压系统中的其他部件，如液压缸或液压马达。
总结：液压柱塞泵通过往复运动的柱塞改变工作容积，从而产生高压液压油，并将其输送至液压系统中的其他装置。
柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常见的液压泵，它通过柱塞在泵体内的往复运动来实现液体的输送。
柱塞泵的工作原理主要包括以下几个方面：1. 泵体结构：柱塞泵由泵体、进出口阀、柱塞和驱动装置等组成。
泵体内部有多个柱塞，每个柱塞都与进出口阀相连。
2. 进出口阀：柱塞泵的进出口阀是控制液体流动方向的关键部件。
进口阀和出口阀是通过压力差来实现开启和关闭的。
当柱塞运动时，进口阀关闭，出口阀打开，液体从进口进入泵体，然后通过出口流出。
3. 柱塞运动：柱塞泵的柱塞在泵体内进行往复运动。
当柱塞向后运动时，泵体内的压力降低，进口阀打开，液体进入泵体；当柱塞向前运动时，泵体内的压力增加，进口阀关闭，出口阀打开，液体被推出。
4. 驱动装置：柱塞泵的驱动装置可以是电机、发动机或其他动力装置。
驱动装置通过连杆和曲轴等机构将旋转运动转化为柱塞的往复运动。
柱塞泵的工作原理可以简单概括为：驱动装置带动柱塞进行往复运动，通过进出口阀的开启和关闭控制液体的流动方向，实现液体的输送。
柱塞泵的工作原理决定了它具有以下特点：1. 高压输送：柱塞泵能够产生较高的压力，适用于需要高压液体输送的场合。
2. 精准控制：柱塞泵的柱塞运动可以精确控制液体的流量和压力，适用于需要精准控制的工艺过程。
3. 适应性强：柱塞泵可以输送各种类型的液体，包括高粘度液体和腐蚀性液体等。
4. 寿命长：柱塞泵的结构简单、工作可靠，寿命较长。
总结起来，柱塞泵是一种通过柱塞的往复运动来实现液体输送的液压泵。
其工作原理包括泵体结构、进出口阀、柱塞运动和驱动装置等方面。
柱塞泵具有高压输送、精准控制、适应性强和寿命长等特点，广泛应用于各个领域中。
柱塞泵的工作原理
柱塞泵的工作原理柱塞泵是一种常用的液压传动装置，广泛应用于工业领域，特殊是在液压系统中。
它的工作原理是通过柱塞在缸体内的往复运动，实现液体的输送和压力的增加。
一、柱塞泵的结构柱塞泵主要由以下几个部份组成：1. 缸体：由铸铁或者铝合金制成，内部有一个或者多个柱塞腔，每一个柱塞腔都与进、出口油口相连。
2. 柱塞：普通由高强度合金钢制成，通过柱塞销与曲柄轴相连，能够在缸体内做往复运动。
3. 曲柄轴：将旋转运动转换为往复运动的部件，与柱塞通过柱塞销相连。
4. 进、出口油口：用于液体的进出。
二、柱塞泵的工作过程柱塞泵的工作过程可以分为吸油行程和压油行程两个阶段。
1. 吸油行程：当曲柄轴转到柱塞泵的吸油行程时，柱塞向后运动，从而使柱塞腔内的体积增大，形成负压。
此时，进口油口打开，液体通过进口油口进入柱塞腔。
2. 压油行程：当曲柄轴转到柱塞泵的压油行程时，柱塞向前运动，从而使柱塞腔内的体积减小，形成正压。
此时，进口油口关闭，出口油口打开，液体通过出口油口流出。
三、柱塞泵的工作特点1. 高压输出：柱塞泵能够提供较高的压力输出，可满足液压系统对高压液体的需求。
2. 稳定性好：柱塞泵的工作稳定性较高，能够保持较为恒定的流量和压力输出。
3. 体积小：柱塞泵的结构紧凑，占用空间小，适合于安装空间有限的场合。
4. 转速可调：柱塞泵的转速可以通过调整驱动装置的转速来实现，从而实现对液压系统的流量和压力的调节。
5. 适应性强：柱塞泵能够适应不同的液体介质，如液压油、润滑油等。
四、柱塞泵的应用领域柱塞泵广泛应用于各个工业领域，如冶金、石油、化工、船舶、机床等。
它常用于液压系统中的液体输送、压力增加和动力传递等方面。
在冶金行业，柱塞泵常用于高压液体的输送，如压力机的液压系统。
在石油行业，柱塞泵常用于油井压裂、注水、注胶等工艺中。
在化工行业，柱塞泵常用于液体的输送和混合等工艺中。
在船舶行业，柱塞泵常用于船舶的液压系统，如舵机、起重机等。
打药机柱塞泵工作原理
打药机柱塞泵工作原理打药机柱塞泵是一种常见的农业用泵，主要用于农药的喷雾施用。
它的工作原理主要包含往复运动、负压吸入和阀门控制等方面。
本文将详细介绍这些原理。
往复运动打药机柱塞泵的往复运动是指柱塞在泵体内部进行往复移动，从而实现将药液从药箱吸入泵腔并排出的过程。
柱塞泵的内部结构主要由泵体、柱塞、吸入阀和排出阀等组成。
柱塞泵工作时，柱塞在泵体的缸筒内做往复直线运动。
当柱塞向后移动时，泵腔内的压力降低，药液在大气压的作用下从药箱进入泵腔；当柱塞向前移动时，泵腔内的压力升高，药液在压力作用下从泵腔进入输水管路，最终喷洒到植物上。
负压吸入打药机柱塞泵的负压吸入原理是指利用泵腔内外的压力差，将药液从药箱吸入泵腔的过程。
密封容积的变化和吸油压力的产生是实现负压吸入的关键。
当柱塞向后移动时，泵腔内的容积增大，泵腔内的压力降低，此时药液在大气压的作用下进入泵腔；同时，密封容积减小，泵腔与大气压之间的压差减小，吸油压力逐渐降低。
当柱塞向前移动时，密封容积增大，泵腔内的压力升高，药液在压力作用下从药箱进入泵腔；同时，密封容积减小，泵腔与大气压之间的压差增大，吸油压力逐渐升高。
阀门控制打药机柱塞泵的阀门控制原理主要是通过三位四通电磁阀来控制吸油和排油的开关。
三位四通电磁阀由阀体、阀芯和线圈等组成，阀芯有三种状态：左位、中位和右位。
当阀芯处于左位时，阀口关闭，无油液排出；当阀芯处于中位时，阀口开启，油液通过阀口排出；当阀芯处于右位时，阀口关闭，油液停止排出。
通过控制线圈的通电状态，可以控制阀芯的位置。
当线圈通电时，阀芯向右移动，三位四通电磁阀进入右位状态；当线圈断电时，阀芯在弹簧力的作用下向左移动，三位四通电磁阀进入左位状态。
通过控制线圈通电和断电的时间和频率，可以控制吸油和排油的开关时间和频率。
其他特点打药机柱塞泵除了上述原理外，还有其他特点。
例如，由于药液的黏性和流速的变化，流量会表现出脉动现象。
这会影响到喷雾的均匀度和效果。
精密柱塞泵原理
精密柱塞泵原理
精密柱塞泵是一种利用柱塞在泵体内作往复运动来实现液体输送的泵。
该泵的工作原理如下：
1.泵体内部有多个柱塞，每个柱塞都与一个柱塞杆连接；
2.柱塞杆通过连杆与一个曲轴连接，曲轴通过电机驱动；
3.开始运转时，曲轴带动柱塞杆作往复运动；
4.当柱塞杆向上运动时，泵体内产生负压，吸入液体；
5.当柱塞杆向下运动时，液体被压入出口管道；
6.柱塞和泵体之间通过密封件保持密封，避免液体泄漏。
精密柱塞泵通常用于需要精确控制输送液体流量和压力的行业，如实验室、医疗设备、化工、制药等领域。
该泵具有高精度、可调节流量和压力、结构简单、体积小等优点。
