轴向柱塞泵工作原理1
柱塞泵工作原理
柱塞泵工作原理
柱塞泵是一种常见的液压传动元件，它通过柱塞在轴向往复运动来改变泵腔的
容积，从而实现液体的吸入和排出。
柱塞泵通常由柱塞、柱塞杆、泵体、进出口阀、液压马达等部件组成。
下面我们来详细了解一下柱塞泵的工作原理。
首先，柱塞泵的工作原理是基于液体的流体力学原理。
当柱塞泵启动时，液体
从进口阀进入泵腔，随着柱塞的往复运动，泵腔的容积逐渐增大，液体被吸入泵腔；当柱塞运动到最大行程时，泵腔的容积达到最大值，此时进口阀关闭，出口阀打开，液体被排出泵腔，完成一次工作循环。
其次，柱塞泵的工作原理还涉及到液压传动的基本原理。
液体在泵腔内的流动
是由柱塞的往复运动产生的，液体在进口阀和出口阀的控制下，完成吸入和排出的过程。
柱塞泵的工作原理是利用液体的不可压缩性和流体的流动来传递能量，实现液压系统的动力传递和工作机构的运动控制。
此外，柱塞泵的工作原理还与泵的结构和工作特点密切相关。
柱塞泵的柱塞和
柱塞杆是直接受到液压力的作用，通过柱塞的往复运动来改变泵腔的容积，实现液体的吸入和排出。
柱塞泵的进出口阀通过控制液体的流动方向和流量，实现液体的吸入和排出，从而实现液压系统的工作。
总的来说，柱塞泵的工作原理是利用柱塞的往复运动来改变泵腔的容积，实现
液体的吸入和排出，从而实现液压系统的动力传递和工作机构的运动控制。
柱塞泵在工程机械、农业机械、船舶等领域有着广泛的应用，深入了解其工作原理对于提高液压系统的工作效率和可靠性具有重要意义。
希望本文能够帮助大家更加深入地了解柱塞泵的工作原理，为实际应用提供参考和指导。
柱塞泵_精品文档
▪ 工作环境 齿轮泵的抗污染能力最好。 ▪ 噪声指标 低噪声泵有内啮合齿轮泵、双作用叶片泵和螺杆
泵, 双作用叶片泵和螺杆泵的瞬时流量均匀。
▪ 效率 轴向柱塞泵的总效率最高；同一结构的泵, 排量大的
泵总效率高；同一排量的泵在额定工况下总效率最高。
柱塞泵配流方式
• 柱塞泵的配流方式： • 1、阀配流：缸体不动 • 2、轴配流：缸体转动的径向泵 • 3.配流盘配流：缸体转动的轴向泵
3.5 液压泵的性能比较与选用
液压泵的选用原则
▪ 是否要求变量 径向柱塞泵、轴向柱塞泵、单作用叶片泵是
变量泵。
▪ 工作压力 柱塞泵压力31.5MPa；叶片泵压力6.3MPa, 高压化
4
q
1 4
d
2 zD
tan
nV
4.轴向柱塞泵的流量脉动率
由于柱塞在缸体孔中的运动速度不均 匀，所以轴向柱塞泵的流量也是脉动的。
柱塞数越多且为奇数时，流量脉动率 越小，所以一般轴向柱塞泵的柱塞数常取 奇数（如7、9或11）。
5.斜盘式轴向柱塞泵的结构特点
• 三对磨擦副：柱塞与缸体柱塞孔，缸体与配流盘，滑履与
• 轴向式
径向式
一、斜盘式轴向柱塞泵
1.典型结构
轴向柱塞泵
缸 体 配 流 盘
2.工作原理
轴向柱塞泵
▪ 工作动画 ▪ 缸体
均布Z 个柱 塞孔, 分布圆 直径为D
▪ 柱塞滑履组
柱塞直径为d
▪ 斜盘
相对传动轴 倾角为γ
▪ 配流盘 ▪ 传动轴
3.轴向柱塞泵的排量与流量计算
V 1 d 2zD tan
• 柱塞头部装有滑履, 滑履与定子内圆为面接触, 接触面比

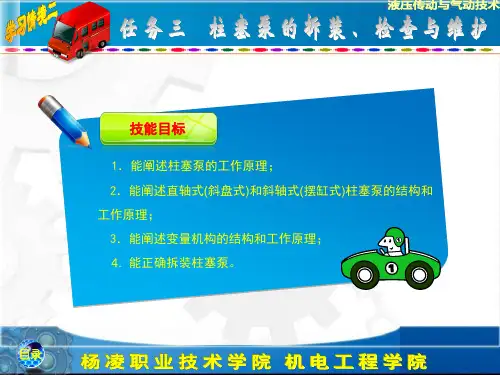

柱塞泵的拆装、检查与维护
排除方法
1．净化液压油，用压力油冲洗或 将泵拆开，冲洗控制油路的小孔； 2．若机械卡死应研磨修复，若油 液污染应净化油液。
死。
柱塞泵不 转或转动
柱塞与缸体运动不灵活，甚至卡死，
修磨配流盘与缸体的接触面，保
不灵活
柱塞球头折断，滑履脱落，磨损严重。 证接触良好，更换磨损零件。
目录
目录
三、柱塞泵的常见故障及排除方法
故障现象 产生原因
1．变量机构失灵或斜盘倾角太小； 2．回程盘损坏； 3．中心弹簧断裂而使柱塞回程不够
排除方法
1．修复调整变量机构或增大斜盘 倾角； 2．更换回程盘； 3．更换弹簧。 1．修磨接触面，重新调整间隙或
流量不足 或不排油
或不能回程，缸体与配流盘间失去密
轴向柱塞泵的工作原理
1.轴向柱塞泵的工作原理
1—缸体； 2—配油盘； 3—柱塞； 4—斜盘； 5—传动轴； 6—弹簧
目录
二、轴向柱塞泵的工作原理和结构
2.直轴式（斜盘式）轴向柱塞泵结构
直轴式轴向柱塞泵工作原理及实物 图
目录
二、轴向柱塞泵的工作原理和结构
1） 典型结构
2） 手动变量机构 3） 伺服变量机构
目录
一、径向柱塞泵的工作原理和结构
6 7
1—高压阀芯； 2—柱塞； 3—连杆； 4、5—连接环； 6—缸体； 7—配油阀体； 8—传动轴； 9—轴承； 10—泵体； 11—销轴； 12—低压阀芯
1
2
3
4
5
JB86 型配油阀式径向柱 塞泵三维轴测图
12 11 10 9
8
目录
二、轴向柱塞泵的工作原理和结构
目录
一、径向柱塞泵的工作原理和结构
柱塞泵
机构。
12
配油盘
13
恒功率变量机构
14
SCY14-1型轴向柱塞泵
变量机 构
斜盘
压盘 滑靴
缸体 配油盘
传动轴
15
10SCY14-1B型轴向柱塞泵
16
XB1型斜盘式轴向柱塞泵（通轴泵）
17
二、斜轴式轴向柱塞泵
1、斜轴式轴向柱塞泵的工作 原理 密封工作腔由缸体孔、柱塞底 部、配流盘组成，由于缸体轴 线与传动轴有倾斜角度，使得 柱塞随缸体转动时沿轴线作往 复运动，底部密封容积变化， 实现吸油、压油。 吸油过程：柱塞伸出 →ΔV↑→p↓→吸油； 压油过程：柱塞缩回 →ΔV↓→p↑→压油。
2、缺点： (1)结构复杂，制造工艺高，价格贵； (2)自吸能力差，维修困难。
3、应用：用于高压、高转速的场合。
24
四、柱塞泵与马达故障与排除
（一）轴向柱塞泵的安装、使用与维护 1、安装 ⑴ 泵的安装支架有足够刚度，管道过长要安装支架固定， 以防振动 ⑵ 泵与驱动机构联接采用弹性联轴节 ⑶ 泵体上的两个漏油口，有两种连接方法 ⑷ 作液压泵使用时，应用辅助泵低压供油 ⑸ 管道、元件必须保持清洁 ⑹ 压力油路设置滤油器 2、使用 ⑴ 检查轴的回转方向与排油管的连接是否正确可靠 ⑵ 从滤油口往泵体内满工作油
25
⑶ 溢流阀调整压力不应调至最低值
⑷ 调整变量机构，作泵排量最低，作马达则最大
⑸ 先启动辅助泵，再启动主泵
⑹ 初用或长时放置后，应低压跑合
⑺ 调工作压力（溢流阀压力）
⑻ 工作压力与转速必须按铭牌上的规定
⑼ 检查漏油
⑽ 油温范围与推荐用油
3、检查与维护
⑴ 定期检查液压油
A10VSO—DFR1系列轴向柱塞泵原理及调节
A10VSO—DFR1系列轴向柱塞泵原理及调节【摘要】德国力士乐公司的A10VSO-DFR1系列液压泵应用广泛，很多进口设备液压站都使用该液压泵。
本文介绍了该系列液压泵的工作原理和现场调节。
【关键词】斜盘轴向柱塞泵；负载敏感；恒压控制阀；恒流控制阀0 概述A10VSO-DFR/DFR1系列斜盘轴向柱塞泵是德国力士乐公司研制的新型柱塞泵，由于其结构紧凑、节能、工作稳定、寿命高等特点在工业生产中得到广泛的应用，特别是现在越来越多的公司都使用进口设备，进口设备中很多液压站都使用该液压泵，我公司主要使用SMS-Meer西马克-梅尔设备，其中多台液压站就是使用这种A10VSO-DFR1液压泵（X口与油箱无连接），下面就该液压泵原理、调节及负载敏感节能技术进行阐述。
该柱塞泵属于斜盘变量柱塞泵，流量正比于驱动转速和排量，并通过调节斜盘倾角实现无级变量。
除了压力控制功能外，借组于负载（如小孔）压差，可以改变泵的流量。
泵仅提供执行机构的实际流量。
图1 A10VSO-DFR1原理图1 工作原理负载敏感DFR的原理，DFR分两个部分，一个是压力控制DR，一个是流量控制FR。
DR恒压控制，即通过阀控变量油缸来保证出口压力基本不变，就是压力控制阀（原理图下面的三通阀）控制变量油缸，出口压力在稳态时与压力控制阀右端的可调弹簧力相平衡，变量泵的变量压力PP通过调节压力阀的弹簧设定，当系统压力没有达到调定的恒压压力时，泵排出最大流量，相当于一个定量泵。
当系统压力达到所调的恒压压力时，泵进入恒压工况，负载的速度进入可调阶段。
速度进入可调阶段，流量即发生变化，该变化是系统要求泵输出的流量要有所变化的。
例如开始阶段油缸是快速动作，泵提供最大流量例如150L/min，下一个阶段系统只要求50L/min的流量就够了，这个时候，泵输出流量相当于负载的速度要求要大，如果泵不改变输出的150L/min流量，就会出现供（150）过于求（50），根据压力流量基本公式，系统压力就会升高，在节流阀上的压力损失将增加，压力阀的弹簧被压缩，阀芯右移，泵主动变量缸推动斜盘使角度减小，输出流量相对减小，直到泵打出去的流量正好是50L/min，系统压力恢复到设定值，下面这个恒压控制阀就回到中位初始位置，泵稳定在输出50L/min的斜盘位置上。
轴向柱塞泵工作原理
轴向柱塞泵工作原理
1.吸油阶段：
当柱塞轴以一定的角速度旋转时，通过杠杆机构使得柱塞往复运动。
在柱塞的吸油行程中，工作腔体与进油腔体之间形成一定的压力差，使得进油腔体内的液压油通过进油口进入工作腔体。
由于柱塞与柱塞套之间形成密封环，在吸油行程中可以较好地实现液压油的吸入，完成吸油阶段的工作。
2.泵油阶段：
在柱塞的泵油行程中，液压油由工作腔体通过出油口排出。
柱塞与柱塞套之间仍然通过密封环形成密封，从而防止液压油从工作腔体流回进油腔体。
在柱塞泵的泵油行程中，由于最多只有一根柱塞泵油，所以输出液压油的流量和压力相对较小。
总之，轴向柱塞泵通过柱塞的往复运动实现液压油的吸入和泵出。
吸油阶段通过工作腔体和进油腔体之间形成的压力差来实现液压油的吸入，泵油阶段通过柱塞与柱塞套之间的密封来防止液压油的倒流，从而实现液压泵的工作。
控制装置通过控制阀芯的移动来改变进出油口的通道状态，从而控制液压泵的工作状态。
柱塞泵的工作原理与结构特点及安装选型注意点
柱塞泵的工作原理与结构特点及安装选型注意点(文章来源阳光泵业)柱塞泵工作原理柱塞泵是液压系统的一个重要装置。
它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。
柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。
柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。
当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。
当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油过程。
柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。
变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。
柱塞泵结构形式:柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分．柱塞泵的维护:斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。
缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。
配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。
缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。
柱塞泵的安装:轴向柱塞泵的基本形式均为法兰安装式，若采用电动机驱动时，则需要制造一个"安装体"，如图1-8所示，采用这种连接方法可消除驱动机轴与柱塞泵轴的两个轴的同轴度误差，小端法兰与柱塞泵法兰连接，大法兰则与Y系列B5或B35电动机前法兰连接，两轴之间应留有3mm间隙，可用弹性联轴器、梅花联轴器、齿轮联轴器连接。
轴向柱塞泵工作原理
轴向柱塞泵工作原理
轴向柱塞泵是一种常见的液压泵，其工作原理如下：
1. 泵体内有一个轴向布置的驱动轴，轴上装有多个平行排列的柱塞。
2. 泵体内有两个相邻的工作室，分别是吸入工作室和压入工作室。
3. 当泵的驱动轴旋转时，柱塞受到轴的推动而做轴向往复运动。
4. 在吸入工作室中，当柱塞运动到最低点时，吸入口打开并与柱塞之间形成一段负压区域，液体被吸入进来。
5. 当柱塞开始向上运动时，吸入口关闭，液体被封闭在柱塞和泵体之间。
6. 在压入工作室中，当柱塞运动到最高点时，泵体中的压入口打开，液体被推送出去。
7. 当柱塞开始向下运动时，压入口关闭，液体被封闭在柱塞和泵体之间，同时吸入工作室再次形成负压区域。
通过以上的循环运动，轴向柱塞泵可实现液体的持续吸入和压出。
其工作原理简单直观，广泛应用于液压系统中。
轴向柱塞泵结构及工作原理(可编辑)
缺点
对液压油的清洁度要求高
轴向柱塞泵对液压油清洁度要求较高，需要 高质量的液压油以防止堵塞或磨损。
成本较高
相对于一些其它类型的泵，轴向柱塞泵的成 本可能较高。
维护需求高
由于其内部结构的复杂性，轴向柱塞泵需要 定期维护和更换磨损部件。
对运行环境敏感
轴向柱塞泵对温度和压力变化敏感，需要在 稳定的运行环境中使用。
03 轴向柱塞泵的工作原理
吸油过程
总结词
吸油过程是轴向柱塞泵的重要环节，通过吸油腔的容积变化实现油液的吸入。
详细描述
在吸油过程中，柱塞在弹簧力的作用下向外移动，使吸油腔的容积增大，产生真 空，油液在大气压的作用下进入吸油腔，充满柱塞孔和缸体的间隙，完成吸油过 程。
压油过程
总结词
压油过程是轴向柱塞泵的核心环节，通过柱塞的往复运动将 油液排出。
定期保养
柱塞和缸体的保养
定期对柱塞和缸体进行清洗，去除积碳和杂质，涂抹润滑脂，以减少磨损。
油封更换
定期更换密封圈和油封，防止油液泄漏。
检查并调整泵的间隙
定期检查并调整泵的间隙，确保泵的正常运行。
清洗油箱
定期清洗油箱，去除油泥和杂质，保持油液清洁。
常见故障与排除方法
油液泄漏
噪音过大
检查密封圈和油封是否损坏，如损坏 及时更换；检查泵体连接处是否松动， 拧紧螺丝。
分类与应用
分类
轴向柱塞泵可分为定量和变量两种类 型。定量泵的排量固定，而变量泵的 排量可以根据需要调节。
应用
轴向柱塞泵广泛应用于各种机械液压 系统中，如挖掘机、装载机、压路机 等工程机械，以及船舶、冶金、石油 化工等领域。
02 轴向柱塞泵的结构
泵体部分
完整版Rexroth力士乐柱塞泵工作原理与说明
Rexroth 力士乐柱塞泵工作原理与说明Rexroth 柱塞泵是靠柱塞在缸体中作来去运动造成密封容积的变化来实现吸油与压油的液压泵，与齿轮泵和叶片泵对比，这种泵有很多长处。
第一，构成密封容积的部件为圆柱形的柱塞和缸孔，加工方便，可获得较高的配合精度，密封性能好，在高压工作仍有较高的容积效率；第二，只要改变柱塞的工作行程就能改变流量，易于实现变量；第三，柱塞泵中的主要部件均受压应力作用，资料强度性能可获得充足利用。
因为柱塞泵压力高，构造紧凑，效率高，流量调理方便，故在需要高压、大流量、大功率的系统中和流量需要调理的场合，如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上获得宽泛的应用。
柱塞泵按柱塞的摆列和运动方向不一样，可分为径向柱塞泵和轴向柱塞泵两大类Rexroth 柱塞泵工作原理与说明柱塞泵原理一、径向柱塞泵特色：各柱塞摆列在传动轴半径方向，即柱塞中心线垂直于传动轴中心线 1. 径向柱塞泵的工作原理构造：定子、转子、柱塞、配油轴等↓ ↓偏爱固定工作原理： V 密形成——同上上半周，吸油 V 密变化——转子顺转 < 下半周，压油排量 V =πd22ez/4 2）流量 qt = Vn = πd22ezn/4 q = Vnηpv = πd22eznηpv/4 变量原理：径向柱塞泵的排量和流量改变偏爱距的大小和方向，即能够改变输出油液的大小和方向。
阀配流径向柱塞泵的工作原理径向柱塞泵的特色：流量大，压力高，便于作成多排柱塞的形式，工作靠谱但径向尺寸大，自吸能力差，配流轴径向力不均衡，易磨损，空隙不可以赔偿，故限制了转速和压力的提升。
1. 轴向柱塞泵的工作原理轴向柱塞泵是将多个柱塞配置在一个共同缸体的圆周上, 并使柱塞中心线和缸体中心线平行的一种泵。
轴向柱塞泵有两种形式, 直轴式( 斜盘式 ) 和斜轴式 ( 摆缸式 ),二、轴向柱塞泵特色：柱塞轴线平行或倾斜于缸体的轴线1.轴向柱塞泵的工作原理1）斜盘式轴向柱塞泵构成：配油盘、柱塞、缸体、倾斜盘等工作原理： V 密形成——柱塞和缸体配合而成右半周，V密增大，吸油 V 密变化，缸体逆转< 左半周， V 密减小，压油吸压油口分开—配油盘上的封油区及缸体底部的通油孔2）斜轴式轴向柱塞泵特色：传动轴轴线与缸体轴线倾斜一γ角。
