瓷砖效果图制作
学会墙地砖排布仅需五分钟
学会墙地砖排布仅需五分钟一、墙地砖排版的作用1 、从排版图上可精确算量，提料依据。
2、通过排版图知晓装饰效果。
3、施工依据，避免盲目施工。
二、怎样制作排版图实测数据→确定饰面作业的先后顺序→确定饰面厚度与安装厚度→按饰面材料规格试排→调正→出图→审核→确认。
三、墙地面砖排版原则1 、墙、地面的面砖规格相同时，墙、地面砖的缝隙应贯通，不应错缝，规格不相同时可不做要求。
2、面砖预排时，应尽量避免出现非整块现象，如确实无法避免时，应将非整块的面砖排在较隐蔽的阴角部位。
3、在施工前能确定面砖规格，排版设计出现非整块砖时，可建议适当变更墙体位置或门窗洞口位置及尺寸。
4 、如果在一个墙、地面确实出现无法避免的小于1/4块的小条砖时，应将一块小条砖加一块整砖的尺寸平均后切成两块大于1/4的非整砖排列在两边的阴阳角部位，并且位置要对称。
四、起铺点设置的总体规则1、原则上除不规则部位，尽量用整砖。
2、铺砖时尽量减少裁砖。
3、瓷砖压向要求门口处正视;侧墙压横墙，墙砖压地砖。
五、墙砖起铺点设置1、遇阳角由阳角起砖。
2、主卫、厨房;遇门窗洞口，由洞口双向起整砖。
3、门及窗上下侧半砖均匀居中;出现1/2块的小条砖时，应将一块小条砖加一块整砖的尺寸平均后切成两块大于1/2的非整砖排列在门及窗上下侧两边的部位，位置要对称。
4、有腰线的，以腰线上、下起整砖。
六、地砖起铺点设置1、条型地面宜由门口中位起整砖。
过道：以过道的中心线为基准，向两边开始铺贴。
2、方型、矩型、大面积地面宜以进门主视线中点起砖3、墙、地面的面砖规格相同时，墙、地面砖的缝隙应贯通，不应错缝。
4、排版应尽量避免小于1/4的小条砖出现，若排到边上有小条与相临整砖取平均。
六、墙地砖细部节点1、墙砖阴角搭接应先贴短边墙砖，长边墙砖碰接于短边墙砖。
2、地砖与墙砖阴角先贴地砖，墙砖碰接于地砖，墙砖压地砖，墙砖阳角切45°拼接。
3、根据不同的砖的特点及用的部位定砖缝的控制：客厅地砖1.5~2mm，厨房地砖1.5~2mm，厨房墙砖1~1.5mm，主卫墙砖0.5~1mm，公卫墙砖0.5~1mm。
效果图制作全过程
step 4 ：准备工作已经完成，现在可以开始铺贴瓷 砖了。
step 5 ：砖拖入后， 可按ctrl+T调整砖的 大小，确定后点enter。
注意：想要等比例缩 放砖的大小的话，调 整时按住shift.
step 6：如果要复 制砖的话，点中Alt 键，和鼠标左键拖 动，即可复制。
step 7 ：如果有很多一样的砖要铺贴， 那就做一个组出来，然后如图所示， 选中这些图层，再复制，复制时按住 Alt。
step 1 ：如图所示，将所需要的CAD原图格 式变成JPG格式再导入PS，直接拖入即可。
step 2 ：将需要的产品元素，即皮肤导入到PS软件， 注意，导入到另一个图层，图层2。
step 3 ：如图所示，将元素和CAD图形成对比后，按移动键，选中元素砖，拖入CAD 图。
备注：只要是选中图层，都需要0 ：钢 笔工具勾选完 后，一定要点 中鼠标的右键， 选中“建立选 区”。
step 11：之后用钢笔工 具画的区域就会出现虚线， 之后再按住ctrl+D，消 除虚线。
文件2
step 12 ：在用钢笔工具画异形图的 时候，要变成2个文件来画，如图， 文件1文件2，在画异形砖的时候，就 要在文件2里面用钢笔工具画出，然 后再拖入进文件1.。
注意：如果选中很多图层，选中第一 个图层，然后按住shift，再选中最后 一个图层，就可以把全部图层选中。
step 8：如果想要调整砖 的光线，可按住ctrl+M， 调节亮度。
注意：如果要调整砖的光 线，必须一开始就调整好。
step 9：如果是异形 砖，例如三角形，或 者是别的形状，就选 中钢笔工具，勾选。
step17 ：线变粗了。
step18 ：选择魔棒工具，点中砖的这个图层，在键盘上点击 ctrl+A（全选）,ctrl+C（复制），达到一个复制的效果。
厨房瓷砖装修效果图欣赏_厨房瓷砖装修效果图
厨房瓷砖装修效果图欣赏_厨房瓷砖装修效果图厨房贴上瓷砖，不仅美观，而且便于清洗，不会吸附油污，导致墙皮地面变色。
瓷砖能把我们的厨房全方位的保护起来，且看下面不同区域的厨房瓷砖装修效果图。
厨房瓷砖装修效果图欣赏一、墙面上的厨房瓷砖装修效果图如果厨房的墙面没有贴上瓷砖，时间久了，残留的油烟也会粘到墙面上不容易清洗，因此墙面瓷砖的选择要更加仔细，要选择密度小的瓷砖，不容易堆积灰尘和油烟，清洁起来也比较方便。
在颜色的选择上要注意，深色系的瓷砖看着不如浅色系的干净，而且容易给人压抑的感觉，在做饭的过程中，变得不愉快。
(墙面上的厨房瓷砖装修效果图)这款厨房瓷砖效果图中，充分考虑到了厨房面积的大小，采用白色的瓷砖，这样使厨房的空间扩大了，而且白色瓷砖的反光比较强，所以空间效果比较好。
面积虽小，但是感觉很大，人们这种视觉占首位的感官因素不正是解决问题的切入点吗。
二、灶台上的厨房瓷砖装修效果图厨房的灶台是经常使用的地方，操作台、水槽和一些碗碟的放置也要经常用到灶台。
因此灶台上的瓷砖要选择耐磨性和抗震性比较好的。
防水性好，进入操作台之后容易引起台面过湿造成瓷砖松动。
当然易清洁也是灶台瓷砖的首选，釉面砖的色彩和图案丰富，同时可以起到房屋的作用，虽然耐磨性不如抛光砖，但是防污的优点也让釉面砖在厨房瓷砖装修效果中脱颖而出。
(灶台上的厨房瓷砖装修效果图)这款灶台就利用了釉色瓷砖的色彩和防污特性，台面看起来不是那么的杂乱，颜色的使用给人以多彩缤纷的心情。
在这样的厨房瓷砖效果图中，我们充分体会到了家的温暖和做菜的乐趣。
三、地面上的厨房瓷砖装修效果图地面瓷砖材质则最好选择哑光面的，主要是防止厨房的汤汤水水让地面变滑，容易产生安全问题。
所以地砖防滑是厨房地板砖的选择的首要条件。
且看这款厨房瓷砖装修效果图。
(地面上的厨房瓷砖装修效果图)最后还要告诉大家一点小经验：1、厨房是做饭的地方，无论是天然气的使用还是电磁炉等电器的使用，都会给厨房带来高温，为了冲淡这种高温，厨房瓷砖的色彩应当以浅色和冷色调为主，例如，白色等浅色系列的。

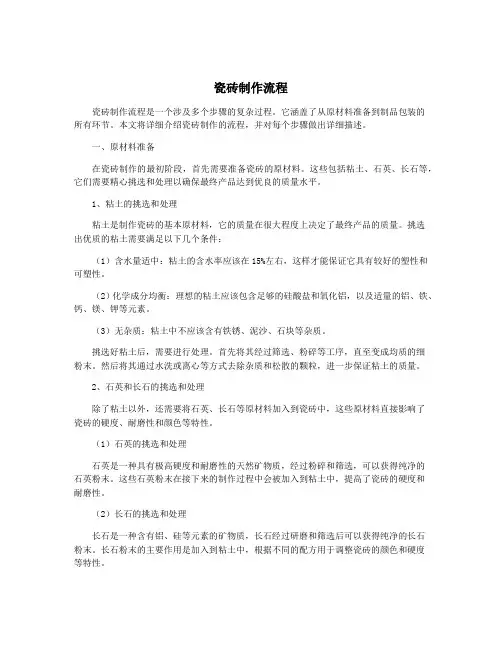

瓷砖制作流程
瓷砖制作流程瓷砖制作流程是一个涉及多个步骤的复杂过程。
它涵盖了从原材料准备到制品包装的所有环节。
本文将详细介绍瓷砖制作的流程，并对每个步骤做出详细描述。
一、原材料准备在瓷砖制作的最初阶段，首先需要准备瓷砖的原材料。
这些包括粘土、石英、长石等，它们需要精心挑选和处理以确保最终产品达到优良的质量水平。
1、粘土的挑选和处理粘土是制作瓷砖的基本原材料，它的质量在很大程度上决定了最终产品的质量。
挑选出优质的粘土需要满足以下几个条件：（1）含水量适中：粘土的含水率应该在15%左右，这样才能保证它具有较好的塑性和可塑性。
（2）化学成分均衡：理想的粘土应该包含足够的硅酸盐和氧化铝，以及适量的铝、铁、钙、镁、钾等元素。
（3）无杂质：粘土中不应该含有铁锈、泥沙、石块等杂质。
挑选好粘土后，需要进行处理。
首先将其经过筛选、粉碎等工序，直至变成均质的细粉末。
然后将其通过水洗或离心等方式去除杂质和松散的颗粒，进一步保证粘土的质量。
2、石英和长石的挑选和处理除了粘土以外，还需要将石英、长石等原材料加入到瓷砖中，这些原材料直接影响了瓷砖的硬度、耐磨性和颜色等特性。
（1）石英的挑选和处理石英是一种具有极高硬度和耐磨性的天然矿物质，经过粉碎和筛选，可以获得纯净的石英粉末。
这些石英粉末在接下来的制作过程中会被加入到粘土中，提高了瓷砖的硬度和耐磨性。
（2）长石的挑选和处理长石是一种含有铝、硅等元素的矿物质，长石经过研磨和筛选后可以获得纯净的长石粉末。
长石粉末的主要作用是加入到粘土中，根据不同的配方用于调整瓷砖的颜色和硬度等特性。
瓷砖的制浆是指将粘土、石英、长石等原材料按照一定比例加入清水中，混合均匀形成瓷砖浆料的过程。
整个制浆过程需要经过搅拌、过滤、升温、混合等环节，下面我们对制浆的过程进行详细的介绍。
1、搅拌将粘土、石英、长石的粉末按照一定比例放入搅拌机中，加入一定量的清水，搅拌机开始运转，将原材料和水混合均匀。
搅拌的时间通常需要垂直提升搅拌机车架数次，确保每个部分都被充分搅拌。
《室内效果图制作案例教程》教学课件 第5章 效果图制作基本功——材质和贴图
u 再将多维/子对象材质赋予液晶电视模型；最后为液晶
电视模型添加“UVW贴图”修改器，并设置其参数。
21
案例4 为液晶电视添加材质
——“多维/子对象”材质
案例总结
本案例通过为液晶电视添加材质，学习了“多 维/子对象”材质的制作和应用方法。在本例的操作 过程中，读者应注意设置子材质的数量和参数，还 应注意设置可编辑多边形中指定多边形材质ID的方 法（设置可编辑网格和可编辑面片中网格和面片材 质ID的方法，与设置多边形的相同），以及“UVW 贴图”修改器的应用。
u 然后设置“反射”通道的颜色、“高光光泽度”、
“反射光泽度”和“细分”选项的参数；
u 最后调整折射的“光泽度”、“折射率”和“折射”
通道的颜色。
29
案例6 制作磨砂玻璃材质
——VRayMtl
案例总结
本案例通过为门模型添加磨砂玻璃材质，学习了 利用VRayMtl材质制作磨砂玻璃材质的方法。在本例 的操作过程中，读者应注意VRayMtl材质中“反射”选 项区和“折射”选项区中各参数的功能，尤其应注意 “折射”选项区中的“光泽度”和“折射率”选项。
22
效果图制作基本功——材质和贴图
5.3 VRay常用材质
使用VRay材质可以获得较好的物理照明效果，渲染速度快，反射和折射参数设置方便，并且与 VRay渲染器配合使用，可以渲染出达到真实照片的效果图。为此，本节介绍几种VRay常用的材质类型 （简称VR材质）。
5.3.1 VRay基础知识 常用的VRay材质主要有“VRayMtl”、“VRay灯光”和“VRay混合”材质。此外，利用VRay几 何体中的VRay毛发与VRay材质材质配合，可以生成非常逼真的地毯及人的毛发效果。
陶瓷墙地砖生产工艺
陶瓷墙地砖生产工艺陶瓷墙地砖是一种广泛应用于建筑装饰材料的产品，其生产工艺通常包括以下几个步骤：原料制备、研磨、成型、釉料上釉、烧制和包装。
首先是原料制备。
陶瓷墙地砖的主要原料包括粘土、石英砂和长石等。
这些原料按照一定比例进行混合，并通过破碎、筛分等工序进行预处理，以获得粒径合适的颗粒。
接下来是研磨。
原料制备好后，需要进行研磨处理以获得更为细腻的颗粒。
研磨一般采用湿式研磨工艺，将原料与水混合，通过旋转砂轮对原料颗粒进行研磨，以获得更加均匀的颗粒分布。
然后是成型。
研磨后的原料混合物需要进行成型工艺，常见的成型方式有压制和挤出两种。
压制成型是将原料混合物放入模具中，通过压制将其压制成所需形状。
挤出成型是将原料混合物通过挤出机挤出特定形状的管状坯胚，然后使用切割机将其切割成所需长度。
接着是釉料上釉。
成型后的陶瓷坯胚需要进行上釉处理，以增加砖面的光滑度和美观度。
上釉一般采用喷涂或浸渍两种方式。
喷涂是将釉料通过喷枪均匀喷涂在陶瓷坯胚表面。
浸渍是将陶瓷坯胚放入釉液中浸泡一定时间，使釉液渗透到坯胚内部。
然后是烧制。
上釉后的陶瓷坯胚需要进行高温烧制，以使其形成致密的瓷化结构。
烧制温度一般在1200-1300摄氏度之间，时间根据烧制要求而定。
烧制过程中还需要进行氧化还原处理，以调节颜色和纹理。
最后是包装。
烧制完成后的陶瓷墙地砖需要进行包装，通常采用塑料薄膜包装和纸箱装箱。
包装过程中需要进行质量检验，确保产品质量。
综上所述，陶瓷墙地砖生产工艺主要包括原料制备、研磨、成型、釉料上釉、烧制和包装等步骤。
每个步骤都需要严格控制工艺参数，以确保产品的质量和性能。
瓷砖印刷流程图解说明
瓷砖印刷流程图解说明瓷砖印刷是一种常见的装饰瓷砖表面的方法，可以实现各种图案和颜色的定制。
下面是瓷砖印刷的流程图解说明。
1. 设计图案：首先，需要进行瓷砖图案的设计。
可以使用计算机软件制作，也可以手绘。
设计图案需要考虑瓷砖的尺寸和形状，以及图案的重复和对称性。
2. 调色：根据设计图案，需要准备相应的颜料。
颜料可以是无机颜料或有机颜料。
无机颜料的色彩稳定性好，适用于多种用途。
有机颜料色彩鲜艳，但在阳光暴晒下容易褪色。
3. 制版：将设计好的图案分别印在特制的聚合物制版胶片上。
制版的方式可以是传统的胶片制版，也可以是数字化直接制版。
制版过程需要注意图案的精确对位，以保证最终印刷结果准确。
4. 准备瓷砖：在进行印刷之前，需要对瓷砖进行预处理。
预处理包括清洁和磨砂处理。
清洁可以去除瓷砖表面的灰尘和污渍，磨砂处理可以增加瓷砖表面的粗糙度，以增加印刷墨料的附着力。
5. 印刷：将制作好的聚合物制版胶片放到印刷设备上，然后将瓷砖逐个放置在印刷平台上，进行印刷。
印刷设备可以是手动或自动操作的。
在印刷过程中，墨料通过印刷头均匀地喷洒在瓷砖表面，形成图案。
6. 干燥：印刷完成后，需要将瓷砖进行干燥处理。
干燥的方式可以是自然干燥或人工加热干燥。
干燥的时间通常为几小时到几天不等，具体时间取决于墨料的种类和印刷的厚度。
7. 硬化：干燥后的瓷砖需要进行硬化处理，以增加表面的硬度和耐久性。
硬化可以通过高温烧结或紫外线照射来实现。
高温烧结需要将瓷砖置于特殊烤炉中，在高温下烧结一段时间。
紫外线照射可以使用紫外线灯进行照射。
8. 质检：最后，需要对印刷完成的瓷砖进行质量检查。
质检包括检查图案的清晰度和色彩的一致性等。
合格的瓷砖将被包装和运输到销售市场。
以上就是瓷砖印刷的流程图解说明。
瓷砖印刷是一个复杂的过程，需要设计、制版、印刷、干燥、硬化和质检等多个环节。
通过严格的工艺流程和质量控制，可以生产出美观、耐用的装饰瓷砖。
如何运用CAD进行高效排砖，实例教程，干货分享！
如何运⽤CAD进⾏⾼效排砖，实例教程，⼲货分享！“标准瓷砖”排版合适时间（可以定尺加⼯的材料不宜⽤，例如⽯材等）：最好是砌筑施⼯开始前，根据排砖图微调砌筑墙体位置、构筑物（烟道等）位置及尺⼨等。
其次是墙体砌筑完，尚未抹灰前，这样可以进⾏局部微调，并可通过抹灰找⽅等。
在此之前完成排砖图较好！不过只要施⼯质量较好，或排砖⼈员⽔平较⾼，什么时候开始都可以得到较好的铺贴效果。
举例中瓷砖铺贴的主要参数：举例中瓷砖铺贴的主要参数排砖图完成时间：砌筑完成，尚未抹灰排砖图完成时间：材质：成品标准瓷（玻化）砖材质地砖：600*600mm；正铺，砖缝2mm墙砖：300*600mm横向铺贴，横向缝1mm，竖向缝与地砖对齐吊顶⾼度：2700mm其他：⽆其他：1、打开处理好的平⾯图纸2、沿房间墙体（未抹灰）内边线，PL绘制连续线3、运⽤“O”偏移出20mm抹灰层厚度，作为地砖的铺贴红线4、在地砖铺贴⽅向的起点，沿地砖红线，任意绘制⼀条较长的直线5、运⽤“O”偏移命令，沿瓷砖铺贴⽅向偏移600+2mm（砖缝），即602mm6、输⼊命令“O”以后，点击“⽅向键，下键”呼出附加选择对话框，选择“多个”，然后⼀直向铺贴⽅向点击，直到直线覆盖整个地⾯7、得到下图，绿⾊箭头表⽰铺贴⽅向，）即直线偏移⽅向）（即直线偏移⽅向8、同理，完成另⼀个铺贴⽅向的地砖边线绘制9、选择地砖铺贴红线，运⽤“TR”修剪命令，将地砖铺贴红线外的多余射线修剪掉10、得到如下所⽰的图形11、运⽤“REC”矩形⼯具，在图形外任意绘制⼀个矩形，该矩形必须完全将图纸圈在内部，不宜过⼤12、选择刚绘制的矩形，继续使⽤“O”偏移命令，输⼊墙砖⾼度及砖缝301mm，并选择多个，向外（红⾊箭头⽅向）偏移，注意观察实时数据，直⾄到达或超越吊顶标⾼2.7m13、得到下图所⽰图形14、在此选择“墙体内边轮廓线”（第2条绘制的连续线）15、向内（下图红⾊箭头⽅向）偏移20（抹灰厚度）+20（瓷砖及贴砖厚度）=40mm，得到墙砖内控轮廓线16、选择最瓷砖上部（偏移矩形的外圈）边线，运⽤“EX”延伸命令、接上步，选择地砖线，进⾏延伸，（这这17、接上步，选择地砖线，进⾏延伸，（）样做主要是考虑墙地砖对缝）样做主要是考虑墙地砖对缝18、重复上步，得到如下图形19、沿墙砖内控线的交点，绘制直线，补齐墙砖边线20、通过“CO”命令，更快速的补齐相关墙砖边线21、四⾯墙体的墙砖边线补齐后，得到下图22、选择“地砖铺贴红线”和“墙砖最下部边线（地⾯线）”，运⽤“TR”修剪命令，将多余线段剪掉23、选择墙砖边线（其实也就是阴⾓线、阳⾓线），运⽤修剪命令，修剪掉多余的线条24、修剪后得到下图25、沿门窗洞⼝边线，绘制直线，并延伸⾄墙⾯上，根据洞⼝尺⼨，运⽤修剪命令，修剪出洞⼝26、修剪后得到如下图纸27、同理，在墙砖铺贴⾯上，依次绘制出各个洞⼝的⼤⼩及位置28、进⾏数据标注，例如下图进⾏标⾼的绘制及标注29、继续进⾏标注，如下图标注洞⼝尺⼨、各砖块的具体尺⼨、总铺贴长（⾼）度等30、同理完成地⾯及其他墙⾯的相关数据标）此处未全部标注）注（注（此处未全部标注31、完善图纸细节，例如下图进⾏地漏位置的调整细化32、绘制排⽔⽅向图33、绘制地砖铺贴⽅向图说明：本⽂仅为学习操作⽅法，细节均未重复考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓷砖效果图制作方法：
很多人都在问：
如何才能快捷展示瓷砖的上墙效果呢？
如何才能设计出与众不同的瓷砖拼花效果图呢？
如何才能直观看到瓷砖产品放在自己家里是一个怎样的效果呢？
不着急，现在就使用四维星软件（4design）为大家一一为大家解答这些疑问……
制作步骤：
1、用拍照的方法（可用手机或相机）拍摄客户家的毛坯房，添加进软件，房间的明暗度可进行调整；拍照的时候，最好使用高像素的数码相机在采光较好的角度进行拍摄，方便拍摄出来的图片能够清晰的展示。
2、拍照后添加进软件，使用软件中的裁剪工具进行裁剪，即可在软件中展示自己所添加产品，瓷砖规格也可任意调整为自己所需要规格；
；
3、软件可以对图片的纹理进行搭配裁剪，组合不同的纹理效果，非常的方便。
产品至毛坯房墙面即可做出完整的效果图；
5、搭配软件自带家具、装饰画（所有产品可自行添加），一幅完整的瓷砖效果图就展示出来了。
6、另外、此款软件还有一个强大的功能！可以跟据客户家墙面尺寸大小进行独家定制，也可做出自己所需要的拼花效果。
软件制作特点
1.使用者不需要有平面设计基础，只要会上网，动动鼠标，自己也可以轻松快速地设计！
2.使客户瞬间看到墙纸的铺贴效果，自己的墙纸也可以添加到软件进行展示，简单直观，满足客户个性化需求！
3.方便的操作方式提高工作效率、增加成单率！。
