FAG前后缀代号 教你如何识别FAG轴承的后缀表示什么意思
FAG、SKF、NSK、INA后缀符号含义
SKF、FAG、NSK和INA品牌后缀符号含义SKF品牌（1）内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
FAG、SKF、NSK、NTN、KOYO轴承后缀含义
FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.-- 推力圆柱滚子轴承座圈。
例：GS.81112K.-- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。
例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112后置代号-- 内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。
VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH后置代号—轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ--圆柱型外径的滚轮轴承。
例：ST017DZK--圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30--圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

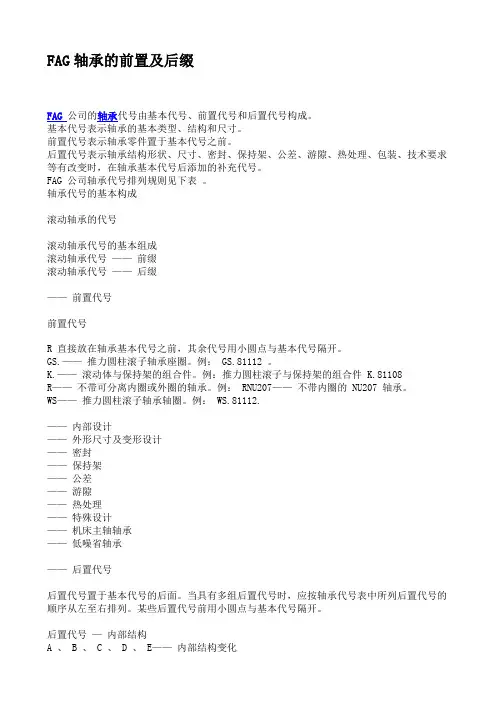

FAG轴承的前置及后缀
FAG轴承的前置及后缀FAG 公司的轴承代号由基本代号、前置代号和后置代号构成。
基本代号表示轴承的基本类型、结构和尺寸。
前置代号表示轴承零件置于基本代号之前。
后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
FAG 公司轴承代号排列规则见下表。
轴承代号的基本构成滚动轴承的代号滚动轴承代号的基本组成滚动轴承代号——前缀滚动轴承代号——后缀——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例： GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件 K.81108 R——不带可分离内圈或外圈的轴承。
例： RNU207——不带内圈的 NU207 轴承。
WS——推力圆柱滚子轴承轴圈。
例： WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、 E——内部结构变化例 : 角接触球轴承 7205C 、 7205E 、 7205B ， C—15 °接触角 ,E-25 °触角， B—40 °接触角。
例：圆柱滚子、调心滚子及推力调心滚子轴承 N309E 、 21309 E 、 29412E——加强型设计，轴承负载能力提高。
VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例： NJ2312VH 。
后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。
例： 3306DA 。
DZ——圆柱型外径的滚轮轴承。
FAG前后缀代号教你如何识别FAG轴承的后缀表示什么意思
FAG前后缀代号教你如何识别FAG轴承的后缀表示什么意思F A G后缀代号深沟球轴承角接触球轴承（主轴轴承）M 机加工黄铜保持架 C 接触角ɑ=15°2RS (.2RSR) 双面带密封圈（胶盖） E 接触角ɑ=25°W203（S6xxx.W203）不锈钢轴承 P4S公差等级为P4S=P4尺寸精度+P2旋转精度2Z（.2ZR）双面带防尘盖(铁盖) T 酚醛树脂实体窗式保持架(最高温度100℃) UL 成对轴承安装的通用结构设计角接触球轴承 X或O型布置加轻预载B 修改过的内部结构,接触角ɑ=40°MP 机加工窗式黄铜保持架四点接触球轴承TVP 玻璃纤维增强尼龙保持架 MPA 窗式黄铜实体保持架UA 成对安装轴承的通用结构设计 N2带两个止动槽O型或X型布置的小轴向游隙组 TVP 玻璃纤维增强尼龙保持架(最高温度120℃) UO 成对安装轴承的通用结构设计 X 依标准更改的内部结构O型或X型布置的零游隙组调心球轴承双列角接触球轴承(32xx)C3 径向游隙大于普通游隙 B 修改的内部结构K 圆锥孔 DA 双半内圈M 黄铜实体保持架 M 黄铜实体保持架,钢球引导TV 玻璃纤维增强型尼龙实体保持架MA 黄铜实体保持架,外圈引导2RS 两端密封圈(胶盖) 2RSR 双面带密封圈(胶盖)TVH 揿钮接头式模制玻璃纤维增强尼龙双列圆柱滚子轴承保持架,钢球引导A 内部结构变更 TVP 窗式实体玻璃纤维增强尼龙S 外圆有润滑槽和润滑油孔保持架,钢球引导K 圆锥孔，锥度为1/12出规则 2ZR 双面带防尘盖(铁盖)M 滚子引导的黄铜实体保持架SP 公差等级为SP级，轴承间隙CINA满滚子(无保持架)圆柱滚子轴承满滚子圆锥滚子轴承B 双半内圈,外圈上油孔设计变更 A 内部结构变更C 加强型结构,双半内圈,外圈上油孔变更A...N11CA 轴向游隙A(um),外圈之间有C3径向游隙比普通组隔圈的两个X型布置2LS 两面带密封盖 B 增大的接触角V 无保持架 X 外型尺寸采用国际标准H 自动定位调心滚子轴承单列调心滚子轴承A B D 均为内部结构变更 C3径向游隙大于普通组E 内部结构增强型 K 圆锥孔,1/12锥度K 圆锥孔,1/12锥度 MB 黄铜实体保持架K30圆锥孔,1/30锥度 T 玻璃纤维增强型尼龙实体保持架M 机加工黄铜实体保持架,滚子引导MA 机加工黄铜保持架,外圈引导推力球轴承MB 机加工黄铜保持架,内圈引导FP 机加工窗式钢保持架,钢球引导S 外圈带润滑油槽和油孔 M 机加工黄铜保持架,钢球引导T41A 适合于振动载荷的特殊轴承MP机加工窗式黄铜保持架,钢球引导直径公差较小,径向游隙C4组TVPB 窗式玻璃纤维增强型尼龙保持架,内圈引导推力角接触球轴承(=NACHI的TAB系列) 双向推力角接触球轴承TVP 实体窗式玻璃纤维增强型尼龙M 机加工黄铜保持架,钢球引导保持架,钢球引导 SP 公差等级为SP推力圆柱滚子轴承推力调心滚子轴承LPB 机加工窗式轻金属保持架,轴引导 E 最大承载能力结构MB 机加工黄铜保持架,轴引导 MB机加工黄铜保持架,轴圈引导MPB机加工窗式黄铜保持架,轴引导TVPB 模压窗式玻璃纤维增强型尼龙保持架构,轴引导。
各厂家轴承后缀含义
各厂家轴承后缀含义FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
一、前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.-- 推力圆柱滚子轴承座圈。
例：GS.81112K.-- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。
例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112二、后置代号内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
1、内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。
VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ--圆柱型外径的滚轮轴承。
例：ST017DZK--圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30--圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。
简析FAG轴承后缀型号的含义
简析FAG轴承后缀型号的含义简析FAG轴承后缀型号的含义FAG公司的轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承的基本类型，结构和尺寸。
前置代号表示轴承零件置于基本代号。
之前，后置代号表示轴承结构形状，尺寸，密封，保持架，公差，游隙，热处理，包装，技术要求等有改变时，在轴承基本代号后添加的补充代号。
1、前置代号：前置代号R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。
GS—推力圆柱滚子轴承座圈。
例：GS.81112K –-滚动体与保持架的组合件。
例:：推力圆柱滚子与保持架的组合件K.81108。
R –-不带可分离内圈或外圈的轴承。
例：RNU207-不带内圈的NU207轴承。
WS—推力圆柱滚子轴承轴圈。
例：WS.81112。
2、后置代号：后置代号置于基本代号的后面.当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右的排列。
某些后置代号前用小圆点与基。
本代号隔开。
(1)、内部结构：A，B，C，D，E内部结构变化例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。
例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。
VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。
例：NJ2312VH(2)、轴承的外形尺寸及外部结构：DA-带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ-圆柱型外径的滚轮轴承。
例：ST017DZK-圆锥孔轴承,锥度1：12。
例:2308K。
K30-圆锥孔轴承，锥度1：30。
例:24040K30。
2LS-双内圈，两面带防尘盖的双列圆柱滚子轴承。
例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。
N-外圈上带止动槽的轴承。
例：6207N。
NR-外圈上带止动槽和止动环的轴承。
FAG轴承后缀代及含义
FAG轴承后缀代号及含义TVH——?玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
??TVP——?玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
??TVP2——?玻璃纤维增强聚酰胺实体保持架，滚子引导。
??TVPB——?玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）。
??TVPB1——?玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子轴承）。
??冲压保持架??J——?钢板冲压保持架。
??JN——?深沟球轴承铆接保持架。
??保持架变动??加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。
这些数字只用于过渡时期，例：?NU?1008M?1?。
??后置代号?—?无保持架轴承??V——?满装滚动体轴承。
例：?NU?207V?。
??VT——?带隔离球或滚子的满装滚动体轴承。
例：?51120VT?。
??后置代号?——?公差等级?（尺寸精度和旋转精度）??P0——?公差等级符合国际标准?ISO?规定的?0?级，代号中省略，不表示。
??P6——?公差等级符合国际标准?ISO?规定的?6?级。
??P6X——?公差等级符合国际标准?ISO?规定的?6?级圆锥滚子轴承。
??P5——?公差等级符合国际标准?ISO?规定的?5?级。
??P4——?公差等级符合国际标准?ISO?规定的?4?级。
??P2——?公差等级符合国际标准?ISO?规定的?2?级（不包括圆锥滚子轴承）。
?? SP——?尺寸精度相当于?5?级，旋转精度相当于?4?级（双列圆柱滚子轴承）。
?? UP——?尺寸精度相当于?4?级，旋转精度高于?4?级（双列圆柱滚子轴承）。
?? HG——?尺寸精度相当于?4?级，旋转精度高于?4?级，低于?2?级（主轴轴承）。
?? 后置代号?—?游隙??C1——?游隙符合标准规定的?1?组，小于?2?组。
??C2——?游隙符合标准规定的?2?组，小于?0?组。
??C0——?游隙符合标准规定的?0?组，代号中省略，不表示。
SKF、FAG、NSK和INA品牌后缀符号含义
SKF、FAG、NSK和INA品牌后缀符号含义SKF品牌（1）内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F A G后缀代号
深沟球轴承角接触球轴承（主轴轴承）
M 机加工黄铜保持架 C 接触角ɑ=15°
2RS (.2RSR) 双面带密封圈（胶盖） E 接触角ɑ=25°
W203（S6xxx.W203）不锈钢轴承 P4S公差等级为P4S=P4尺寸精度+P2旋转精度2Z（.2ZR）双面带防尘盖(铁盖) T 酚醛树脂实体窗式保持架(最高温度100℃) UL 成对轴承安装的通用结构设计
角接触球轴承 X或O型布置加轻预载
B 修改过的内部结构,接触角ɑ=40°
MP 机加工窗式黄铜保持架四点接触球轴承
TVP 玻璃纤维增强尼龙保持架 MPA 窗式黄铜实体保持架
UA 成对安装轴承的通用结构设计 N2带两个止动槽
O型或X型布置的小轴向游隙组 TVP 玻璃纤维增强尼龙保持架(最高温度120℃) UO 成对安装轴承的通用结构设计 X 依标准更改的内部结构
O型或X型布置的零游隙组
调心球轴承双列角接触球轴承(32xx)
C3 径向游隙大于普通游隙 B 修改的内部结构
K 圆锥孔 DA 双半内圈
M 黄铜实体保持架 M 黄铜实体保持架,钢球引导
TV 玻璃纤维增强型尼龙实体保持架 MA 黄铜实体保持架,外圈引导
2RS 两端密封圈(胶盖) 2RSR 双面带密封圈(胶盖)
TVH 揿钮接头式模制玻璃纤维增强尼龙
双列圆柱滚子轴承保持架,钢球引导
A 内部结构变更 TVP 窗式实体玻璃纤维增强尼龙
S 外圆有润滑槽和润滑油孔保持架,钢球引导
K 圆锥孔，锥度为1/12出规则 2ZR 双面带防尘盖(铁盖)
M 滚子引导的黄铜实体保持架
SP 公差等级为SP级，轴承间隙CINA
满滚子(无保持架)圆柱滚子轴承满滚子圆锥滚子轴承
B 双半内圈,外圈上油孔设计变更 A 内部结构变更
C 加强型结构,双半内圈,外圈上油孔变更 A...N11CA 轴向游隙A(um),外圈之间有C3径向游隙比普通组隔圈的两个X型布置
2LS 两面带密封盖 B 增大的接触角
V 无保持架 X 外型尺寸采用国际标准
H 自动定位
调心滚子轴承单列调心滚子轴承
A B D 均为内部结构变更 C3径向游隙大于普通组
E 内部结构增强型 K 圆锥孔,1/12锥度
K 圆锥孔,1/12锥度 MB 黄铜实体保持架
K30圆锥孔,1/30锥度 T 玻璃纤维增强型尼龙实体保持架
M 机加工黄铜实体保持架,滚子引导
MA 机加工黄铜保持架,外圈引导推力球轴承
MB 机加工黄铜保持架,内圈引导 FP 机加工窗式钢保持架,钢球引导
S 外圈带润滑油槽和油孔 M 机加工黄铜保持架,钢球引导
T41A 适合于振动载荷的特殊轴承 MP机加工窗式黄铜保持架,钢球引导直径公差较小,径向游隙C4组
TVPB 窗式玻璃纤维增强型尼龙保持架,内圈引导
推力角接触球轴承(=NACHI的TAB系列) 双向推力角接触球轴承
TVP 实体窗式玻璃纤维增强型尼龙 M 机加工黄铜保持架,钢球引导保持架,钢球引导 SP 公差等级为SP
推力圆柱滚子轴承推力调心滚子轴承
LPB 机加工窗式轻金属保持架,轴引导 E 最大承载能力结构
MB 机加工黄铜保持架,轴引导 MB机加工黄铜保持架,轴圈引导
MPB机加工窗式黄铜保持架,轴引导
TVPB 模压窗式玻璃纤维增强型尼龙保持架构,轴引导。
