HyperMesh常见问题
HyperMesh常见问题
HyperMesh常见问题HyperMesh常见问题1、安装新版HyperMesh之后，模型整体显⽰成⿊⾊或者只显⽰线框。
答：请升级计算机显卡驱动⾄最新版本。
2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem⽂件再导⼊后那些被删除的多余节点⼜出现了。
答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使⽤的，可能在后续的过程中使⽤的隐藏节点。
这些节点可以通过以下⽅式删除。
3、HyperGraph打开出现⿊屏怎么办？答：添加环境变量4、HyperMesh/HyperView界⾯开启异常怎么办(HyperMesh界⾯恢复出⼚设置)？5、误将服务器版license当成单机版license，将会导致错误，软件⽆法启动。
Altair HyperWorks许可证分为单机版和服务器版两种，其安装⽅法不同。
单机版许可证安装⽅法如下：将获取的许可证⽂件重命名为altair_lic.dat，复制该⽂件⾄\Altair \14.0\security路径下即可。
服务器版许可证安装⽅法如下：需要在服务器端安装License管理器，在客户端配置环境变量。
6、安装新版本的软件之后，HyperWorks License是否需要更新。
答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。
7、在HyperMesh中截图，为什么有时背景不会⾃动切换成⽩⾊？答：有以下两种⽅式可以快速截取⽩⾊背景的图⽚。
A:使⽤快捷⽅式Ctrl+F2截取图⽚，该快捷⽅式会⾃动打开绘图板，并在绘图板中显⽰图⽚。
B:推荐使⽤HyperMesh Desktop，在其中使⽤⼯具栏中的截图⼯具操作，⾃然为⽩底图⽚。
8、在HyperMesh中，如何提⾼⼏何显⽰精度？9、拓扑优化后处理时，OSSmooth界⾯要求输⼊*.grid⽂件，可是求解⽬录下找不到，怎么办？答：将autobead切换成none，这个功能是⽤于形貌优化后处理。
hypermesh常见问题汇总
——hg_boy
关于hypermesh的单位
跟大多数有限元软件一样，hm只认数值，不认单位的。
( t I! t. h; `单位只有使用者本人知道。
9 E* V& O0 V& n5 o- M你只要保证各个量所使用的单位的一致性就可以了。
find edge主要用来检查面网格模型是否封闭，为生成体网格作准备。如果一个面网格模型不存在free edge和T connect. 就能判定这个网格是一个封闭的面网格。
——flyingwings
正常情况下find edge后只在边界部位生成edge，如果在其他地方生成了edge，说明该处有缝隙，网格不连续。Find face 同理。（可参考 HELP：Tofindthe freeedgesin a group of elements）
8、3 S- J8 v# S; ?/ I5 J线长度
& u F$ i& a; ?( m; n3 W8 N; T检查杆系网格线的长度。
9、9 B; X" X! @5 E. S7 Y! g* u+ k3 \二维面网格两边交角.
检查面网格的两个边构成的角度。
——civil fans
如何快捷删除重合面
8.0GEOM->SURFACE->FIND DUPLICATES
3、容易出问题的地方
个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
Hypermesh常见错误和知识集锦
Hypermesh常见错误和知识集锦1、⼏何清理清除不必要的细⼩特征：孔倒⾓2、由点确定⽮量⽅向■ N1, N2, IN3 H1节点来定义⽅向或平⾎蛊点定义⽮最⽅(orlyNI and N2)8点定臾平⾯或(NL N2, andN3),按右丁啦则Plane defined byN1,N2: N3N3—? 0 *N2Direction i& normalto plane Positive direction Is by ''right hand rule"■ |ojitawn▼ DtftmiialonHk'pmVfi.vJt |町⼙$⽞勺Mb -6D0iMBW OUlJ *⼀』 fhe VA⼸Ifii 民 aQAi9⾁⼝ plEhssprnqQ.iC-cnrLsr^ni CaWll.llJ FlWPEPe |即inpul FI E II' ■*- A Dt ETL L i_ TH . EAaBt AuBM AnBb( AaBbCS B 1= ■s调⽤多个CPU*" ■■□■H⼝1 2 3 J- 5 G ?iriLlLjida □snndidB^iVector from N1 to N23 RROR # 2502A fatal error has bee n detected duri ng in put process ing:*** ERROR # 2502 ***Eleme nt 549700 had in correct node nu mberi ng seque nee and n eeds renu mberi ng.***** ERROR ENCOUNTERED BEFORE COMPLETING THE CHECK RUN *****（1）⼀般发⽣在修改⽹格之后，再删除原来的⽹格的时候没有将element549700删掉，使得该单元上的节点与后来划分的⽹格的节点出现⽭盾冲突；先利⽤find id=549700删掉该单元Save found ——F5-mask ------ retrieve（选择保存的）------ reverse（反选） -- mask---- 只显⽰549700 单元了4 *** ERROR # 1237 ***CHEXA eleme nt number 26323 refere nces a missi ng property ID 23 or uses property of in correct type for this eleme nt type.（1）由于property ID 23（23号属性定义有问题），没有定义⼀个正确的单元类型;5*** ERROR # 2203 ***Error(s) encoun tered duri ng eleme nt check***** Eleme nt Quality Check Failed - error limits violatio n *****NOTE : To bypass eleme nt quality checks (except esse ntial validity checks) use PARAM,CHECKEL,NO. This may, however, cause very poor results.(1)单元质量不好6 *** ERROR # 312 ***In static load case 1the complia nee is n egative or large 1.875471E+13Optimizati on/buckli ng an alysis cannot be performeddue to possible rigid body modeFEASIBLE DESIGN (ALL CONSTRAINTS SA TISFIED).(1)弹簧没建好；⽹格划分的不好节点不重合7 *** FATAL ERROR # 8111 ***vfileio:: Failed write for file[0], i/o 16384/0,n ame=./dl32_DESIGN_TRUE_3load_parame_2624_00.scr. This is likely in sufficie nt disk space*** ERROR # 151 ***Error accessing the scratch files:error encoun tered in subrout ine "xdslif" (⽹格画⼩) caused byEdit pjopCEt f⼆兰X这个地⽅容易没有填，注意注意(3)⽹格划分的质量也有可能出现这个问题，重新划分⽹格可以消除该错误。
hypermesh常见问题汇总
Hypermesh 常见问题汇总beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。
Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。
有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。
这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis 、tool 组成。
后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis 面板的功能也不做详细说明。
2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入cad 模型——＞几何清理（包括对模型的分块）——＞面网格——＞检查质量——＞修改网格——＞生成体网格——＞检查网格质量——＞删掉无用的面网格——＞导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。
高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
由于hypermesh 软件自带的help 说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。
（和的功能差不多，无实质性的改变，的HELP文档比做的好些，适合通看，适合查询。
所以推荐新手安装，把2D和3D 的例子做一遍上手更快）该文章是面对所以使用hypermesh 软件的同仁的，所以看过英文help 的不要觉得我啰嗦，虽然我们一直强调英语的重要性。
“废话”说了一大堆，下面开始正文。
西山小宝接口问题1、hypermesh 转入ANSYS如果你在导出数据的时候出现“ ELEMENT ***** IS NOT DEFINED ”的问题用ET TYPE建立单元类型，用component manager来赋给网格，而不是用element types 。

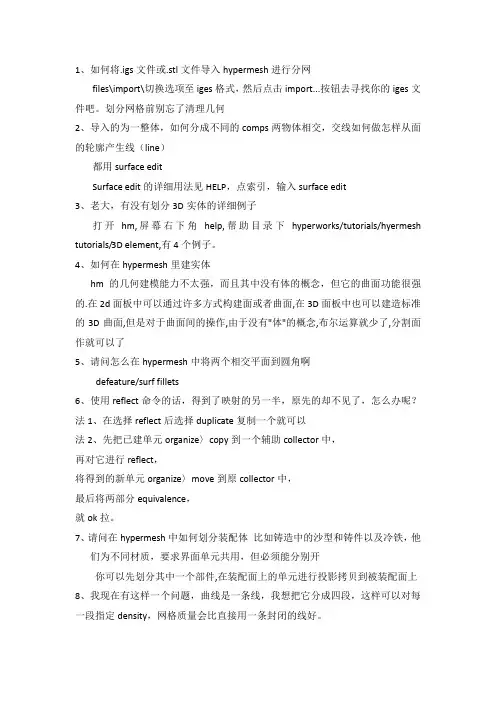

HYPERMESH的一些常见问题的解答
1、如何将.igs文件或.stl文件导入hypermesh进行分网files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps两物体相交，交线如何做怎样从面的轮廓产生线（line）都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
7、请问在hypermesh中如何划分装配体比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

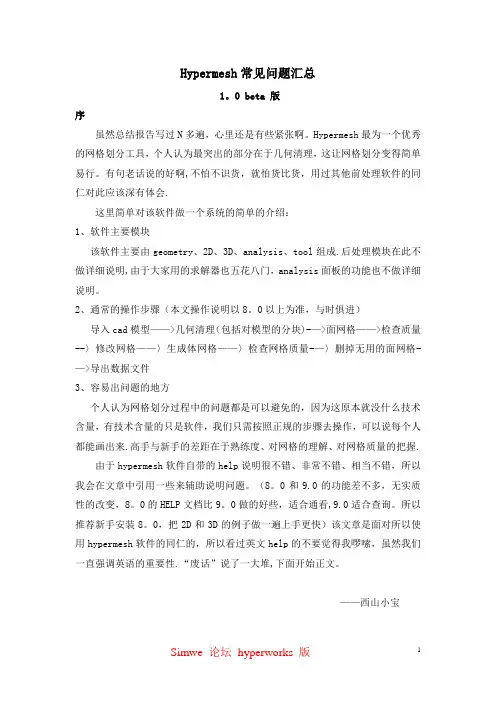

hypermesh常见问题汇总
Hypermesh常见问题汇总1。
0 beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。
Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。
有句老话说的好啊,不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会.这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成.后处理模块在此不做详细说明,由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。
2、通常的操作步骤（本文操作说明以8。
0以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块)-—>面网格——>检查质量--〉修改网格——〉生成体网格——〉检查网格质量-—〉删掉无用的面网格-—>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来.高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握.由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。
（8。
0和9.0的功能差不多，无实质性的改变，8。
0的HELP文档比9。
0做的好些，适合通看,9.0适合查询。
所以推荐新手安装8。
0，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性.“废话”说了一大堆,下面开始正文。
——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT **＊＊* IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。
hypermesh论坛常见问题汇总
HM——ABA接口问题简洁一些,引用小宝斑竹在接口问题中的体会:“关于hm-abaqus的接口补充说明经常用HM-abqus的人或者刚开始使用的人,对于软件的接口一般存在以下问题:1、INP文件导入abaqus出错。
2、在abaqus里选择加载面,设置材料属性不方便。
(也可以理解为没有几何元素的模型在网格上选取东东比较困难)除了以上的两种,暂时我还没发现其他的问题。
对于1,只要前处理没有除网格外的载荷信息,并且所有关键字名称都没有数字,那么恭喜你,它一定不会出错。
(当然,有些人说abaqus/cae有很多关键字不支持,但是hm支持。
我的建议是:有那功夫,或许INP文件都改完了)对于2,首先声明,所有在hm里建立的SET,都会出现在abaqus assembly里的set里,所以在abaqus里加载的时候,都是可以调用的,你所要做的就是正确的建立node set or element set。
很多人知道在abaqus part里也有个set,那个是干什么的呢?目前我就是用来操作材料施加的。
很多时候模型是各种复杂材料的混合,如果在abaqus里直接赋予,选取模型区域的手段有限(单个点,点到手抽筋;by angle,很多地方选不上,选到眼花;by set,在abaqus里建立part set的难度不下于手动点),我的建议:在hm里赋予一个空材料属性给相关的区域(hm 里有几何元素,选起来简直就是小CASE),到了abaqus里,软件会自动为你的每个材料区建立一个新的part set,这时候,空的材料属性要炸要炒随你便。
剩下的问题都不是问题。
”论坛问题汇总1、hypermesh导入abaqus有单元显示、无模型显示。
答:这个问题很常见,不仅在hypermesh_to_abaqus中有人问,在HM与其它软件接口也有人反复问。
首先要肯定的是导入过程没有任何问题。
在此,引用老向版主的一段话来回答“版上不停的有人问为什么HM不能导出几何.看的人都烦了.为什么要导出几何呢?* H_m C?@不同的软件,对几何的理解是不一样的, 所以才有这么多的不同的几何格式.E0H x8?0m5 D k如果要导出几何,HM还得去研究你abaqus/ansys/patran内部是如何理解几何的,这是个浩大的工程.M S0M你应该知道,对于求解器来说,它只需要知道节点,单元,材料,载荷等信息就能够求解了.要几何干什么呢?X q3w G A6 H8A5d几何模型的作用仅仅是为了得到节点,网格.. 一旦有节点,网格有了,几何模型就可以扔掉了.* $c3 E&~C6x4n V#R2后处理程序本身也是基于有限元模型的,而不是基于几何模型的.D6K6C?798g你既然打算用HM做前处理,就干脆一点,把所有的东西都在HM里面做好,然后提交给abaqus/nastran计算就行了.p49W u9XHM对abaqus求解器的支持一点不比abaqus/cad本身差,只有及少数特殊的场合,需要手工添加一些语句.”2、从HM中把一个装配件划分好的网格生成inp文件后,导入abaqus中去,为什么是一个零件,怎样才能是一个装配件?答:part, instance是abaqus独有的概念。
hypermesh初学者常见问题汇总
hypermesh初学者常见问题汇总方法有很多，一是可以把模型直接导入hm里面，通过import选择geo再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。
2.hypermesh导入igs模型出错我用pro/e建的模型，保存为igs的文件，在hypermesh中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出hypermesh。
这是什么原因啊引入几何图形失效存有我晓得的两种可能将：一就是上面所说的放到中文的文件夹里面，hm目前无法辨识中文的文件夹；二就是文件夹放到桌面也可能将失效，最出色还是放在某个盘里。
3.hypermesh中的单元类型请问hypermesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?存有很多类型：比如说下面的图片那么多吧。
在帮做里面能够找出有关的资料，输出h，然后在索引里面输出beam即可找出有关内容4.hm划分好的网格如何检查质量并对应自动修改?求教各位，我在hm里面图画不好的网格，但是很多单元质量不合乎时程处置的建议，递交演示分析的时候旧就是收起，答哪个命令可以自动找到这些问题网格，并自动复原，我就是hm最菜的菜鸟，如欲表述的说的详尽些！方法：先将不很你要求的网格找出来――――――f10,检查你要求的质量，savefailed。
然后f5将合格的单元隐藏起来，在按一下q,可以手动优化一下节点。
但也可以直接用q来优化网格。
5.兼容性问题catia做出来的图能不能导入hypermesh9.0里分隔，如果能分完格的图能否用abaqus6.9分析？可以。
但可能将无法轻易将catia文件至hm里面，但可以另存为为另外的文件的格式，比如说stpigsmodel等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HyperMesh常见问题
1、安装新版HyperMesh之后，模型整体显示成黑色或者只显示线框。
答：请升级计算机显卡驱动至最新版本。
2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem文件再
导入后那些被删除的多余节点又出现了。
答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使用的，可能在后续的过程中使用的隐藏节点。
这些节点可以通过以下方式删除。
3、HyperGraph打开出现黑屏怎么办？
答：添加环境变量
4、HyperMesh/HyperView界面开启异常怎么办(HyperMesh界面恢复出厂设置)？
5、误将服务器版license当成单机版license，将会导致错误，软件无法启动。
Altair HyperWorks许可证分为单机版和服务器版两种，其安装方法不同。
单机版许可证安装方法如下：将获取的许可证文件重命名为altair_lic.dat，复制该文件至<Install_location>\Altair \14.0\security路径下即可。
服务器版许可证安装方法如下：需要在服务器端安装License管理器，在客户端配置环境变量。
6、安装新版本的软件之后，HyperWorks License是否需要更新。
答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。
7、在HyperMesh中截图，为什么有时背景不会自动切换成白色？
答：有以下两种方式可以快速截取白色背景的图片。
A:使用快捷方式Ctrl+F2截取图片，该快捷方式会自动打开绘图板，并在绘图板中显示图片。
B:推荐使用HyperMesh Desktop，在其中使用工具栏中的截图工具操作，自然为白底图片。
8、在HyperMesh中，如何提高几何显示精度？
9、拓扑优化后处理时，OSSmooth界面要求输入*.grid文件，可是求解目录下找不到，怎么
办？
答：将autobead切换成none，这个功能是用于形貌优化后处理。
10、在HyperMesh中，指定局部坐标系时，set reference和set displacement有什么区
别？
答：set reference是指定位置参考坐标系，节点坐标会转变至参考坐标系下；set displacement 是指定节点自由度坐标系，一般用于约束节点的自由度，节点坐标不变。
11、在HyperMesh中，如何改变使用“by face”选择对象时的范围？
答：下拉菜单Preferences->mesh->feature angle，改变角度即可改变“by face”对应的范围。
12、在HyperMesh中，如何定义质点的转动惯量？
答：直接在质点单元CONM2的续卡片中定义。
13、如何提高四面体网格质量？
答：使用四面体网格质量优化工具：Utility->Geom/Mesh->Tetra Mesh Optimization
14、在HyperMesh中，如何加载水压和余弦函数(轴承力)之类的载荷？
答：载荷面板中选择equation编写函数，必要时需要选择一个局部坐标系
15、HyperMesh中的单位制如何定义，如何对导入的几何做单位转换？
答：HyperMesh中本身不存在单位制，需要用户根据国际单位制或者工程单位制等建立一套封闭的单位体系，并在填写数据时保持单位制的统一。
如果几何导入后的尺寸不正确，可以在Scale Factor中填写比例系数之后，重新导入模型。
16、如何把模型转换成其它求解器格式的输入文件？
答：使用下拉菜单Tools->Convert，然后左边的浏览器会提示当前的模型中哪些卡片可以正确转换，哪些不能转换。
转换完成之后，可以使用Tools>Model Checker对模型进行检查，在不同求解器模板中，HyperMesh内置了许多默认检查项，可以帮助用户对模型中可能存在的问题进行一轮自动检查。
17、如何定制只导出部分模型，而不是整个模型？
答：激活下拉菜单View->Entity State Browser，在左边浏览器中取消勾选对象后面的Export，然后在导出时对于选项Export:选择Custom即可。
18、如何在HyperMesh中切换求解器配置模板，如单双精度等？
答：可以在下拉菜单File->Load->Solver Template，载入不同的求解器配置模板。
19、如何删除临时节点？
答：无法使用Delete删除临时节点，只能使用主面板Geom->temp nodes->clear清除临时节点。
20、如何由网格生成对应形状的几何曲面？
答：使用Geom->surfaces->From FE，选定2D网格生成几何曲面。
如果是3D网格，需要先使用find faces创建3D网格的表面2D网格。
