选型样本(多点热电偶)
热电偶热电阻选型手册
(1)对于长度等于或不足 1m 的铠装热电偶，它的常温绝缘电阻应不小于 1000 M Ω。 (2)对于长度超过 1m 的铠装热电偶，它的常温绝缘电阻与其长度的乘积应不小于 1000M Ω.m。 即 Rr.L ≥ 1000M Ω.m。 式中：Rr- 热电偶常温绝缘电阻 M Ω L- 热电偶长度 m 3.热电阻常温绝缘电阻的试验电压为直流10～100v，环境温度在 15～35℃范围内，相对湿度应不大于 80％ (1)铂热电阻的常温绝缘电阻值应不小于 100M Ω。 (2)铜热电阻的常温绝缘电阻值应不小于 50 M Ω。
3、与其它测量结构相比机
械强度差。
1、反应速度较快。 φ 0.25～φ 8.0 φ 3.0～φ 8.0
2、不适合有电干扰的场合。
1、反应速度比接壳形慢。
2、使用寿命长。
φ 0.5～φ 8.0 φ 3.0～φ 8.0
3、防电干扰。
1、可避免双支之间信号干扰。
— 2、其它特点同绝缘体。
φ 3.0～φ 8.0
八、热电阻允许通过电流
通过热电阻的测量电流不应超过 2mA。
九、热电阻自热影响
1.激励电流为 5mA，铜热电阻的自热影响评价量应不小于 6.25mW/℃ 2.激励电流为 5mA，铂热电阻的电阻增量换算成温度值应不大于 0.30℃。
十、铠装热电阻测量端
距测量端 80mm 内不得弯曲、敲击及机械损伤。
镍铬 - 镍铬
热电偶的正确选型
热电偶的正确选型热电偶是一种常见的温度测量传感器，广泛应用于各种工业自动化和实验研究中。
正确选型热电偶对于确保温度测量的精确度和可靠性非常重要。
本文将介绍热电偶的基本原理、选型方法以及注意事项。
热电偶的基本原理热电偶是利用两种不同材料的热电势产生温度差电压的原理进行测量。
热电偶由两种不同的金属合为一体，形成一条热电回路。
当两端温度不同时，会在回路中产生一个微小电位差，称为“热电势”，其大小与温差成正比。
从而通过测量这个电势差，计算出两端的温度差。
常见的热电偶种类有K、J、T、E、S、R等，其中K和J型热电偶是使用最广泛的两种。
热电偶的选型方法1. 测量温度范围在选购热电偶之前，要先明确需要测量的温度范围。
不同种类的热电偶有不同的温度测量范围，如K型热电偶的测量范围为-200℃至+1372℃，而T型热电偶的测量范围为-270℃至+400℃。
因此，根据具体应用需要选择合适的热电偶。
2. 与被测物质的化学性质相适应不同材质的热电偶对被测物质的化学性质有不同的适应性，如耐氧化性好的S型热电偶适用于测量高温氧化性环境下的温度，而K型热电偶则不适用于测量含氩、硫、铅等元素的气体。
3. 精度和稳定性热电偶的精度和稳定性是非常重要的指标。
一般情况下，热电偶的精度可达0.1%0.5%，而稳定性可达0.1%1%。
4. 防护等级选购热电偶时还要考虑其防护等级。
防护等级越高，热电偶就越抗干扰，同时也越适合在恶劣环境下使用。
一般情况下，热电偶的防护等级为IP65~IP68等级。
5. 特殊要求如果有特殊的要求，例如抗辐射、高压、耐磨、抗振等，需要根据具体需求选型。
热电偶选型的注意事项在选型时还需要注意以下几点：•选择正规品牌，确保质量可靠；•注意热电偶的接线方式，接线不正确会对测量结果产生严重影响；•注意影响热电偶精度的因素，如电源、温度梯度、悬挂方式等；•在特殊环境下使用时，需对热电偶进行特殊处理，如增加泄压装置、选择合适的连接线等；•定期校准热电偶的精度，确保测量准确。
热电阻热电偶选型样本
分度号 K E K E
测量范围℃ 0～800 0～1000
0～600
0～800 0～1000
0～600
保护管材料
不锈钢 1Cr18Ni9Ti
规格
总长 L 置深 l
mm
mm
300 350 400 450 550 650 900 1150 1650 2150
150 200 250 300 400 500 750 1000 1500 2000
K
WRN-625
WRE-621
单支镍铬－铜镍
E
WRE-625
温度范围℃ 0～600
保护管材料
不锈钢 1Cr18Ni9Ti
热相应时间 <20 s <30 a <20 s <30 s
工作端形式 接壳式 绝缘式 接壳式 绝缘式
－１０－
德利电器
DE LI ELECTRIC
固定锥形螺纹保护管型号规格对照表
固定螺纹规格 产品型号
WRE-420A φ95 φ70 φ36 10
WRE2-420 φ95 φ65 φ45 15
WRN-430 φ95 φ65 φ45 15
RN2-430 φ95 φ65 φ45 15
WRE-430 φ95 φ65 φ45 15
WRN2-430 φ95 φ65 φ45 15
WR 系列热电偶
－８－
德利电器
WR 系列热电偶
固定法兰式热电偶 热电偶类别 产品型号 WRN-420
单支镍铬－镍硅 WRN-420A
双支镍铬－镍硅 WRN2-420 单支镍铬－铜镍 WRE-420
WRE-420A 双支镍铬－铜镍 WRE2-420 单支镍铬－镍硅 WRN-430 双支镍铬－镍硅 WRN2-430 单支镍铬－铜镍 WRE-430 双支镍铬－铜镍 WRE2-430
带温变器防爆热电偶(阻)选型样本
隔爆等级
dIIBT4 dIICT5 dIICT6 iaIICT6
规格
d
L
Φ4
Φ5
Φ6
250
Φ8
275
300
350
400
450
550
650
750
Φ5 Φ6 Φ8
67
ANHUI TIANKANG(GROUP)SHARES CO.,LTD.
直形管接头式
联 系 人陈礼平 销售电话13955046185
型号
WRFB-240S WRFB-240GM WRFB-240GS WZPB-241M WZPB-241S WZPB-241GM WZPB-241GS WZCB-241M WZCB-241S WZCB-241GM WZCB-241GS
N
0~800
K
0~800
E
0~600
T
0~350
J
0~500
Pt100
防爆证号 GYB97151 GYB97152 GYB02475 DYB02476 GYB05363X GYB05364X
注：NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站
认证机构 NEPSI NEPSI NEPSI NEPSI NEPSI NEPSI
接线盒形式
本质安全式接线示意
dⅡBT 级
带显示接线盒结构示意
分度号
测温范围 ℃
N
0~800
K
0~800
E
0~600
T
0~350
J
0~500
Pt100
-200~500
Cu50 Cu100
-50~100
1)热电偶Ⅰ级、热电阻A级按协议订货； 2)保护管材质为1Cr18Ni9Ti，其余材质根据协议订货。 3)公称压力≤2.5MPa
热电偶型号

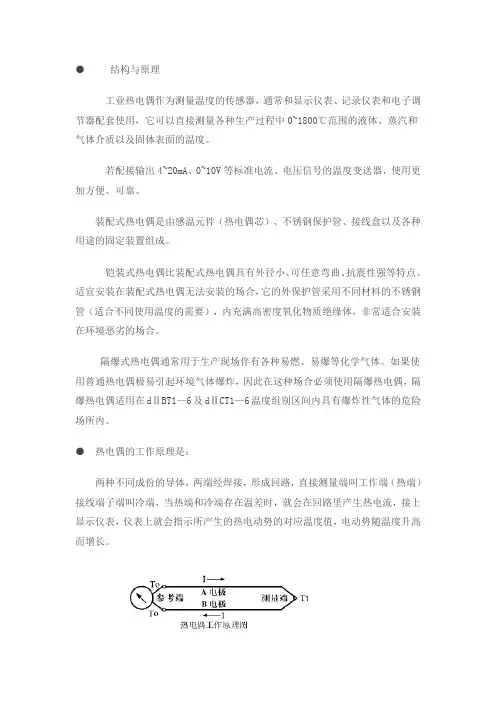

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。
若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。
装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。
铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。
适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。
隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。
如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。
●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。
热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。
●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。
1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。
温度传感器-选型电子样本大全【安徽天康集团】
温度检测仪表温度传感器概述一、温度测量方法根据温度传感器的使用方式，通常分为接触法与非接触法两类。
(A)接触法由热平衡原理可知，两个物体接触后，经过足够长的时间达到热平衡，则它们的温度必然相等。
如果其中之一为温度计，就可以用它对另一个物体实现温度测量，这种测温方式称为接触法。
其特点是，温度计要与被测物体有良好的热接触，使两者达到热平衡。
因此，测温准确度较高。
用接触法测温时，感温元件要与被测物体接触，往往要破坏被测物体的热平衡状态，并受被测介质的腐蚀作用。
因此，对感温元件的结构、性能要求苛刻。
(B)非接触法利用物体的热辐射能随温度变化的原理测定物体温度。
这种测温方式称为非接触法。
它的特点是：不与被测物体接触，也不改变被测物体的温度分布，热惯性小。
从原理上看，用这种方法测温无上限。
通常用来测定1000℃以上的移动、旋转或反应迅速的高温物体的温度或表面温度。
温度传感器－选型电子样本大全【安徽天康集团】安徽天康集团股份有限公司－－服务热线：０５５０－７３１６５８１温度检测仪表二、热电偶热电偶工作原理及特点※工作原理将两种不同的金属导体焊接在一起，构成闭合回路，如在焊接端(即测量端)加热产生温差，则在回路中就会产生热电动势，此种现象称为塞贝克效应(Seebeck-effcck)。
如将另一端(即参考端)温度保持一定(一般为0℃)，那么回路的热电动热则变成测量端温度的单值函数。
这种以测量热电动热的方法来测量温度的元件，即两种成对的金属导体，称为热电偶。
热电偶产生的热电动势，其大小仅与热电极材料及两端温差有关，与热电极长度、直径无关。
※特点热电偶同其它种温度计相比具有如下特点：A．优点●热电偶可将温度量转换成电量进行检测。
对于温度的测量、控制，以及对温度信号的放大、变换等都很方便。
●结构简单，制造容易。
●价格便宜。
●惯性小。
●准确度高。
●测温范围广。
●能适应各种测量对象的要求(特定部位或狭小场所)，如点温和面温的测量。
热电偶热电阻选型手册
3
φ 20（高铝管、限用于 K、N 型热电偶）（不适用于隔爆型）
7 标记
保护管外径一非标准型时与⑥组合表示保护管外径（mm）
8 标记
测温元件形式
K
铠装型（铠装偶直径φ 6mm）
8 无标记
装配型
9
总长 L ×插入长度 l
标记 保护管材质
B
1Cr18Ni9Ti（适用于 K、N、E、J、T 型热电偶）
G
GH3030（高温用 S、B、R 型需加刚玉质内保护管）
3、与其它测量结构相比机
械强度差。
1、反应速度较快。 φ 0.25～φ 8.0 φ 3.0～φ 8.0
2、不适合有电干扰的场合。
1、反应速度比接壳形慢。
2、使用寿命长。
φ 0.5～φ 8.0 φ 3.0～φ 8.0
3、防电干扰。
1、可避免双支之间信号干扰。
— 2、其它特点同绝缘体。
φ 3.0～φ 8.0
2.铠装式热电偶常温绝缘电阻，当周围空气温度为 20 ± 15℃，相对湿度不大于 80％，铠装偶直径大于φ 1. 5，试验电压为直流 500v ± 50v，单支绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻；双支式绝缘型铠装热 电偶各支的偶丝之间及各偶丝与外套管之间的绝缘电阻：
(1)对于长度等于或不足 1m 的铠装热电偶，它的常温绝缘电阻应不小于 1000 M Ω。 (2)对于长度超过 1m 的铠装热电偶，它的常温绝缘电阻与其长度的乘积应不小于 1000M Ω.m。 即 Rr.L ≥ 1000M Ω.m。 式中：Rr- 热电偶常温绝缘电阻 M Ω L- 热电偶长度 m 3.热电阻常温绝缘电阻的试验电压为直流10～100v，环境温度在 15～35℃范围内，相对湿度应不大于 80％ (1)铂热电阻的常温绝缘电阻值应不小于 100M Ω。 (2)铜热电阻的常温绝缘电阻值应不小于 50 M Ω。
热电偶选型
热电偶选型选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。
（1）测量精度和温度测量范围的选择使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。
（2）使用气氛的选择S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。
（3）耐久性及热响应性的选择线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。
要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。
（4）测量对象的性质和状态对热电偶的选择运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。
■ 安装时应注意的问题（1）正确使用补偿导线所使用的补偿线或延伸线，在所补偿的温区内其热电势与热电偶的热电势要一致，正负极不能接反，更不能把异种补偿线接到所用的热电偶上，两个热电极的和补偿导线的接点之间不应存在温度差，否则将产生较大误差。
（2）防止沾污热电偶丝受沾污后将影响分度值。
使热电势产生漂移，降低稳定性，一般认为沾污是热电偶示值不稳定的重要原因，偶丝材料往往受到环境或保护管中杂质的沾污，对于S型热电偶，如果所用陶瓷管中含有铁和硅油等杂质，铂铑丝受铁污染后，热电势将降低，由于硅的存在，硅将被还原成自由硅与铂铑化合成为硅化物，使偶丝发脆。
在安装时由于直接接触偶丝，偶丝表面会附上一层油膜，使偶丝受到污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规格型号 Model Type
型号
分 度 号 过程连接 精度等级
Model Graduation Process Conn. Precision
WRKGD WREGD WZPGD
K
活 动 螺 纹/
固定法兰
E
Movable Thread/ Pt100, Pt500 Fixed Flange
Pt1000
Ⅰ, ቤተ መጻሕፍቲ ባይዱ A, B
2. 苯 酐 装 置 用24点式热点偶(带插深调节) Phthalic Anhydride use 24 points thermocouple
3. 保护套管式多点式热电偶(阻) Multi points thermocouple(RTD) with Thermowell
16
益源
ZIBO YIYUAN INSTRUMENT CO.,LTD
热 电 阻 φ2.0...φ8.0 mm 4.材质 选 用: 304,321,316,316L,310SS,GH3030,GH3039 5.过 程 连 接: 法 兰, 活 动 螺 纹 6.带 保 护 套 管 式 或 无 保 护 套 管 式 7. 一体化温度变送器可选。
Technical Data
1. Sensing element: insulated and grounded 2. Measure points: 2...36 points 3. Dimension: TC φ0.5...φ8.0 mm
规格型号 Model Type
型号
分 度 号 过程连接 精度等级
Model Graduation Process Conn. Precision
WRKD WRED WZPD
K
活 动 螺 纹/
固定法兰
E
Movable Thread/ Pt100, Pt500 Fixed Flange
Pt1000
Ⅰ, Ⅱ A, B
R
益源 淄博益源仪器仪表有限公司
15
R
多点 式 热 电偶(阻)
Multi-Points Thermocouple & RTD
1. 高压多点式热电偶 High pressure multi points thermocouple
适用于高压反应器多阶层的温度测量，采用先进的高压密 封制造工艺，确保在任一测点意外损坏的情况下介质不能泄 露，具有热响应快，测量精确等优点。
多点 式 热 电偶(阻)
Multi-Points Thermocouple & RTD
应用
用于不同工艺阶层温度的测量与控制。
Application
Use for different levels of vessels temperature measurement and control.
技术参数
1.测量 端 形 式: 绝 缘 型 和 接 壳 型 2.测 温 点 数:2...36点 。 3.测量 元 件 外 径: 热 电 偶 φ0.5...φ8.0 mm
Use for different levels of high pressure reactor temperature measurement and control. High pressure sealing is applied to ensure that medium will not be leak out when any point of the thermocouple accidently breaks. This type of thermocouple characterized by fast response and good precision and so on.
RTD φ2.0...φ8.0 mm 4. Material: 304,321,316,316L,310SS,GH3030,GH3039 5. Process Connection: Flange, Movable Thread 6. Thermowell Type: with or without thermowell 7. Integrated temperature transmitter can be optional.
