人教版中考光学各种题型汇编

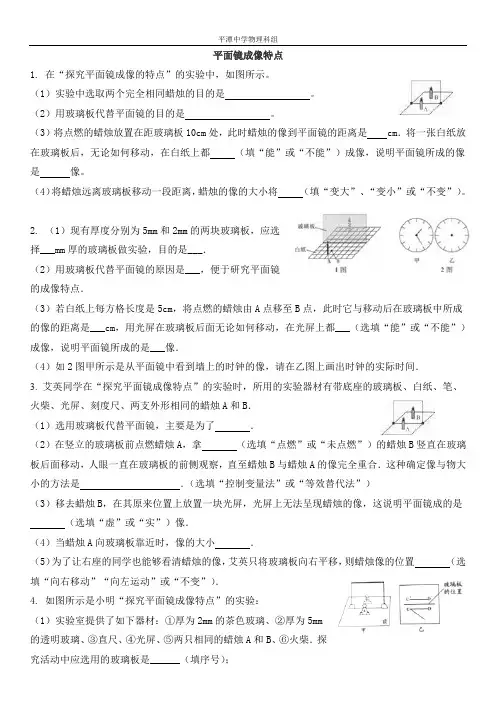

(完整版)中考复习光学典型题
平面镜成像特点1. 在“探究平面镜成像的特点”的实验中，如图所示。
（1）实验中选取两个完全相同蜡烛的目的是。
（2）用玻璃板代替平面镜的目的是。
（3）将点燃的蜡烛放置在距玻璃板10cm处，此时蜡烛的像到平面镜的距离是cm．将一张白纸放在玻璃板后，无论如何移动，在白纸上都（填“能”或“不能”）成像，说明平面镜所成的像是像。
（4）将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将（填“变大”、“变小”或“不变”）。
2. （1）现有厚度分别为5mm和2mm的两块玻璃板，应选择___mm厚的玻璃板做实验，目的是___．（2）用玻璃板代替平面镜的原因是___，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是___cm，用光屏在玻璃板后面无论如何移动，在光屏上都___（选填“能”或“不能”）成像，说明平面镜所成的是___像．（4）如2图甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．3.艾英同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B．（1）选用玻璃板代替平面镜，主要是为了．（2）在竖立的玻璃板前点燃蜡烛A，拿（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是．（选填“控制变量法”或“等效替代法”）（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是（选填“虚”或“实”）像．（4）当蜡烛A向玻璃板靠近时，像的大小．（5）为了让右座的同学也能够看清蜡烛的像，艾英只将玻璃板向右平移，则蜡烛像的位置（选填“向右移动”“向左运动”或“不变”）．4. 如图所示是小明“探究平面镜成像特点”的实验：（1）实验室提供了如下器材：①厚为2mm的茶色玻璃、②厚为5mm的透明玻璃、③直尺、④光屏、⑤两只相同的蜡烛A和B、⑥火柴．探究活动中应选用的玻璃板是______（填序号）；（2）点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像完全重合为止，这样做的目的既确定了像的位置又验证了______；（3）在寻找蜡烛A的像的位置时，眼睛应在蜡烛______（选填“A”或“B”）这一侧观察，这里所采用的研究方法是______（选填“控制变量法”或“等效替换法”）；（4）移去蜡烛B，并在其所在位置上放一光屏，则光屏______（选填“能”或“不能”）承接到蜡烛A的烛焰的像；（5）实验中，小明只进行了一次实验，就得到了“像与物到镜面距离相等”的结论．这种做法的不合理之处是______．光的折射1. 能正确反映水中的筷子看起来向上偏折的光路是（）A B C D2.人眼在E点观察到水中A点鱼的像在B点，画出人眼观察到像的光路。

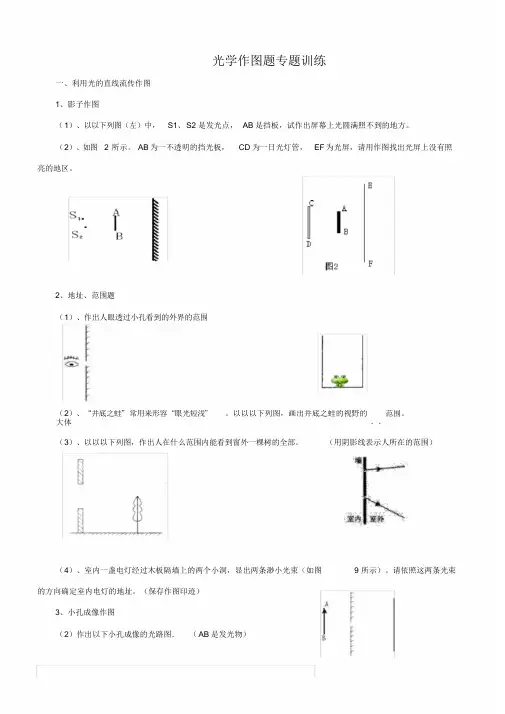

完整版初中物理人教版光学图题专题训练
光学作图题专题训练一、利用光的直线流传作图1、影子作图（1）、以以下列图（左）中，S1、S2 是发光点，AB是挡板，试作出屏幕上光圆满照不到的地方。
（2）、如图 2 所示。
AB 为一不透明的挡光板，CD为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的地区。
2、地址、范围题（1）、作出人眼透过小孔看到的外界的范围（2）、“井底之蛙”常用来形容“眼光短浅”。
以以以下列图，画出井底之蛙的视野的大体范围。
．．（3）、以以以下列图，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）（4）、室内一盏电灯经过木板隔墙上的两个小洞，显出两条渺小光束（如图9 所示）。
请依照这两条光束的方向确定室内电灯的地址。
（保存作图印迹）3、小孔成像作图（2）作出以下小孔成像的光路图．（AB是发光物）（3）、将点燃的蜡烛置于自制的小孔成像仪前，调治二者的地址，在屏上获取以以以下列图的蜡烛清楚倒立的像，请在图中确定成像仪上小孔O的地址（画出光路图，保存作图印迹）．二、利用光的反射定律作图利用入射光芒、反（折）射光芒、平面镜、法线、入射点几项间的关系作图1、达成以下反射光路图。
（要求保存作图印迹）2、光学作图：在图中，画出平面镜的地址．4、工人师傅将反射薄膜M贴在一个工件的表面．用反射光芒来“放大”显示表面的渺小变化，如上图所示．试在图中作出一束平行光芒的反射光芒．5、画出图中平面镜的地址。
（注明镜面与水平方向夹角的度数）6、要想使与水平方向成30o角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的地址。
（标明镜面与水平方向夹角的度数）7、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光芒与反射光芒等，请在图中合适地址画出平面镜，并标出镜面与水平方向的夹角大小。
45458、以以以下列图，两块平面镜平行相对放置，达成光路图。
9、以以以下列图，两块平面镜成45o夹角放置，达成光路图。
中考物理试题分类汇编：专题2+光现象（新人教版含解析）
中考物理试题分类汇编：专题2+光现象（新⼈教版含解析）《光现象》⼀、选择题3、（2015?佛⼭）如图所⽰，表⽰光从空⽓中射向玻璃发⽣反射和折射的光路是B5、（2015?佛⼭）对于⽣活中有关光现象，下列说法不正确．．．的是A1．(2015?邵阳)如图，我看不见“美景”的原因是AA．光的直线传播B．光的反射C．光的折射D．光的⾊散3．(2015?昆明)下列对光现象的解释，正确的是AA.远视眼镜能矫正远视眼，是因为其镜⽚对光有会聚作⽤B.⽇⾷是由于光的折射形成的C．能够看到周围的物体，是因为眼睛发出的光照射到物体上D.⽔杯中的筷⼦看起来折断了，是由于光发⽣了漫反射3. (2015?重庆B卷)如图所⽰现象中，由于光的反射形成的是（）AA．B．C．D．3．（3分）（2015?攀枝花）今年“六⼀”⼉童节，杨杨成为了⼀名少先队员，当杨杨戴上红领⼱⾛近穿⾐镜时，他在穿⾐镜中的像将（）CA．逐渐变⼤B．逐渐变⼩C．⼤⼩不变D．远离穿⾐镜4．（2分）（2015?青海）如图所⽰，⼀束光线射向平⾯镜，那么这束光线的⼊射⾓和反射⾓的⼤⼩分别为（）BA ．30°、30°B ． 60°、60°C ． 30°、60°D ． 60°、30°2. (2015?通辽)如图所⽰的光现象中，属于光的反射现象的是B1、(2015?⾚峰)下列说法正确的是（）DA 、光是沿直线传播的B 、光在1s 内传播的距离约为3×108m C 、凸⾯镜不能成像 D 、矫正近视眼要⽤凹透镜 3．（2分）（2015?盘锦）关于平⾯镜成像下列说法正确的是（）B A ．平⾯镜所成像的⼤⼩与平⾯镜的⼤⼩有关 B ．平⾯镜所成的像是虚像C ．平⾯镜所成的像是由光的折射形成的D ．⼈向平⾯镜靠近0.2m ，像将远离平⾯镜0.2m 3．（2分）（2015?⿊龙江）下列现象，由于光的直线传播形成的是（）A A ．⼿影 B ．倒影 C ．铅笔“折”了 D ．彩虹 2．（3分）（2015?河池）我市罗城县怀群镇剑江两岸的⼭⽔可与桂林⼭⽔相媲美，游客撑着⽵排在剑江中游玩时看到的下列现象中，由光的折射形成的是（）B A ．⽔中的“⽩云” B ．⽔中游动的鱼 C ．两岸青⼭在⽔中的倒影 D ．岸边的游客在“树荫”下乘凉5．(2015?宁波)从⽔下向⽔⾯看，看到⼀条鱼及其所成的像，如图所⽰。
人教版2022年中考物理真题汇编：光学作图附解析学生版
人教版2022年中考物理真题汇编：光学作图附解析学生版一、作图题(共25题；共125分)1．（5分）（2022·营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。
2．（5分）（2022·贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。
（图中虚线表示法线）3．（5分）（2022·泸州）一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大致方向。
4．（5分）（2022·海南）请在图中画出入射光线相应的反射光线。
5．（5分）（2022·广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。
6．（5分）（2022·河南）图是某戏曲演员在平面镜前化妆的情景。
请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
7．（5分）（2022·苏州）在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图；8．（5分）（2022·广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。
9．（5分）（2022·黄冈）有时，黑板反射的光会“晃”着一些同学的眼睛。
如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。
请在图中作出OA的入射光线。
10．（5分）（2022·岳阳）小猫叉不着鱼，作图可解释。
请完成小猫看见鱼（图中A点）的折射光路图。
11．（5分）（2022·内江）如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。
12．（5分）（2022·南充）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B 点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。
中考物理压轴题专题复习光学问题含解析
光学问题一、初中物理光学问题求解方法1．用三块凸透镜做成像实验,在保持各凸透镜跟烛焰距离相等的条件下,得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
由此可知甲、乙、丙三个透镜的焦距关系为（ ）A ．f f f >>甲乙丙B ．f f f >>丙甲乙C ．f f f <<甲乙丙D ．f f f <<乙丙甲 【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下,说明物距u 相等,甲透镜成放大、倒立的实像,说明2f u f 甲甲＞＞,所以2u u f 甲＞＞；乙透镜成缩小、倒立的实像,说明2u f 乙＞,所以2u f 乙＜；丙透镜成放大、正立的虚像,说明f u 丙＞；所以,f f f 甲乙丙＞＞。
故选B 。
2．有一个焦距为f 的凸透镜,现在将一个物体从离凸透镜4f 处沿主光轴移动到1.5f 处,在此过程中（ ）A ．物体和像之间的距离一直在减小B ．物体和像之间的最小距离为4fC ．像的大小和物体大小的比值先减小后增大D ．像移动速度与物体移动速度的比值先减小后增大【答案】BD【解析】【详解】A ．从4f 向2f 移动过程中,物体和像之间的距离减小,从2f 继续向1.5f 处移动过程中,物体和像之间的距离增大,物体和像之间的距离先减小后增大,故不符合题意；B ．当物距等于2f 时,像距等于2f ,物体和像之间的距离最小为4f ,故符合题意；C ．成实像时,物近像远像变大,物体从离凸透镜4f 处沿主光轴移动到1.5f 处,物大小不变,像一直变大,因此像的大小和物体大小的比值一直变大,故不符合题意；D ．从4f 向2f 移动过程中,物体移动速度大于像的移动速度,从2f 继续向1.5f 处移动过程中,物体移动速度小于像的移动速度,因此像移动速度与物体移动速度的比值先减小后增大,故符合题意。
3．如图是用手机、凸透镜和纸盒制成的简易“投影仪”,它能将手机画面放大投射到墙上,下列说法正确的是（ ）A．若透镜表面有一只小虫,墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看,能看到手机画面放大的像C．要使墙上的像变大一些,应将手机靠近透镜,同时使透镜离墙远一些D．要使看到的像更清楚,应将手机屏幕调亮一些,使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。
2021年中考人教版物理真题分类汇编——第4章 光现象(选择题)(word版+答案+解析)
第4章光现象-选择题一．选择题（共34小题）1．（2021•临沂）2021年5月26日，天空先后出现超级月亮和月全食的少见天象。
下列光现象，与月全食成因相同的是（）2．（2021•广西）《墨经》中记载了影子的形成等光学问题。
图中与影子的形成原理相同的是（）3．（2021•广安）下列关于光现象的说法正确的是（）A．月食是光的直线传播形成的B．桥在水中的倒影是光的折射现象C．在岸上看到水里的鱼比它的实际位置低一些D．验钞机利用红外线辨别钞票的真伪4．（2021•邵阳）下列光现象能用光的直线传播来解释的是（）A．平面镜成像B．雨后的彩虹C．凸透镜成像D．小孔成像5．（2021•上海）属于光的三原色的为（）A．黄色B．紫色C．红色D．橙色6．（2021•内江）2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（）A．光的直线传播B．光的反射C．光的折射D．光的色散7．（2021•云南）如图所示的光现象中，由于光的直线传播形成的是（）A．筷子“折断”B．水面倒影C．日晷上的影子D．雨后彩虹8．（2021•重庆）如图所示的光现象中可以用光的折射解释的是（）A．后视镜中的汽车B．夜空中的光柱C．池底的游鱼D．湖水中的夕阳9．（2021•泰安）生活处处有物理，下列生活现象所涉及的光学知识，说法正确的是（）A．夜晚人在路灯下形成的影子，是光的折射形成的B．清澈的池水看起来变浅了，是由光的反射引起的C．雨后的彩虹，是光的色散现象D．在教室各个方向都能看到课桌上的书，是由于光照到书上发生了镜面反射10．（2021•金华）“鱼戏莲叶东，鱼戏莲叶西，鱼戏莲叶南，鱼戏莲叶北…”我们能看见水中的鱼，是因为（）A．光的直线传播B．光的反射C．平面镜成像D．光的折射11．（2021•临沂）我市滨河景区湿地公园是全国最大的城市湿地公园，大量珍稀水禽在此迁健繁殖。
如图所示，一只白鹭正在平静的水面上展翅起飞。
初中物理光学重知识点及题型归类(人教版)
初中物理光学重知识点及题型归类(人教版)一、光学基础综合一、物体的颜色1.透明物体（其颜色由它所透过的色光决定）显色原理：同色光透过→人眼，异色光吸收——同色透过，异色吸收注意：无色透明物体可以透过所有色光。
2.不透明物体（其颜色由它所反射的色光决定）显色原理：同色光反射→人眼，异色光吸收——同色反射，异色吸收注意：白色物体可以反射所有色光，黑色物体可以吸收所有色光。
二、光的直线传播应用1.影子1.画图（光线：实线+箭头）2.人经过一盏路灯，影子先变短后变长靠近路灯，影子变短；远离路灯，影子变长。
应用2.小孔成像实验考点梳理1.画图（全部实线）嗯2.成像特点：倒立、实像。
上下、左右都相反3.像的形状：与孔的形状无关！4.若孔太大：不成像，光屏上会出现一片光亮。
5.左右移动问题（如何让像变大）：物体靠近小孔，或光屏远离小孔。
技巧：物近像远像变大6.上下移动问题：物体向上移动，在像向下移动。
技巧：物像跷跷板，高低都相反。
7.树荫下的圆形光斑是太阳透过树叶间的缝隙在地面上所成的实像，光斑大小不同的原因是树叶间的缝隙到地面的距离不同。
三、光的反射应用1.看见本身不发光的物体应用2.水中倒影应用3.平面镜成像1.原理图2.特点：①等大：像与物的大小相等②等距：像与物到平面镜的距离相等③垂直：像与物的连线与平面镜垂直④相反：像与物体左右相反⑤虚像：平面镜所成像为虚像技巧：等大、等距、垂直、相反、虚像3.实验考点梳理①实验在较暗的环境下进行会使成像更清晰；②使用玻璃板不使用平面镜：便于确定像的位置；③使用棕色玻璃板的原因是：使成像更清晰；④用完全相同的两根蜡烛的目的是：便于比较像与物的大小关系；⑤玻璃板未与纸面垂直的影响：无论怎样移动蜡烛都无法与像重合；⑥玻璃板太厚的影响：玻璃板前后两个面都会成像，两个像不重合难以确定像的位置；⑦在玻璃板后放光屏的目的是：确定平面镜所成像为虚像；⑧眼睛在点燃的蜡烛一侧观察像；⑨未点燃的蜡烛无法与像重合的原因：a.玻璃与桌面不垂直（优先答）；b.玻璃板太厚；c.点然的蜡烛已经烧短一部分。
2024年中考物理复习压轴真题专项汇编—作图题(光学和力学综合46题)
2024年中考物理复习压轴真题专项汇编—作图题（光学和力学综合46题）【题型1力的示意图与图示】1．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。
【答案】【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：2．（2023•自贡）如图所示，物体A静止在斜面上，请画出物体A的受力示意图。
【答案】【解答】解：从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段，分别用G、f和F表示重力、摩擦力和支持力。
如下图所示：3．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。
【答案】见解答【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的拉力；如图所示：4．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。
正因如此，避险车道被称为高速公路上的“救命道”。
请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【答案】【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
【答案】见解答【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直向上的浮力，如下图：6．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。
请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。
【答案】见解答【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：7．（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。
光学部分中考试题精选(附答案)精选全文
精选全文完整版（可编辑修改）光学部分中考试题精选（附答案）1、下列所示的四种现象中，可用光的直线传播原理解释的是（ ）A.镜中花B.水中桥C.林中影D.缸中鱼 2、下列光路图中，正确表示了光从空气进入水中的是（ ）A ．B ．C ．D ．3、下列现象中，能用光的直线传播解释的是（ ）4、下列事例属于平面镜成像应用的是（ ）5、图5 是利用透明玻璃板探究平面镜成像特点的实验示意图, 下列说法正确的是（ ）A. 该实验最好在明亮的环境中进行B. 蜡烛远离玻璃板过程中, 蜡烛的像始终与蜡烛等大C. 把光屏放在玻璃板后像所在的位置, 像会成在光屏上D. 玻璃板应选择较厚且涂有水银反光面的镜子6、透镜在我们的生活、学习中应用广泛，下列说法正确的是（ ） A ． 近视眼镜利用了凹透镜对光的发散作用 B ． 照相时，被照者应站在镜头二倍焦距以内A ．树荫下圆形光斑B ．海市蜃楼C ．露珠下的叶脉D ．水中“倒影”A ．照相机镜头前加装滤色镜B ．电焊工人焊接时戴面罩C ．舞蹈演员用镜子观察自己的姿势D ．小华戴眼镜矫正视力C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距6、图3是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是（）A．远视眼凸透镜B．远视眼凹透镜C．近视眼凸透镜D．近视眼凹透镜7、关于光现象，下列说法正确的是（）A．漫反射不遵从光的反射定律B．照相时，被照者应站在镜头二倍焦距之外C．近视眼镜是凸透镜图3D．放大镜能成正立、放大的实像8、学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A．老花镜是一种凸透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷原来是个近视眼9、凸透镜的焦距是10cm，将物体放在主轴上距透镜中心25cm处，物体所成的像是A．倒立、缩小的实像 B．倒立、放大的实像C．正立、放大的虚像 D．倒立、等大的实像10、张宁用图8 甲所示的装置测出凸透镜的焦距, 并“探究凸透镜成像规律”, 当蜡烛、透镜、光屏位置如图8 乙时, 在光屏上可成清晰的像。
人教部编版初中九年级中考物理光学作图题复习(含答案)WORD
人教部编版初中九年级中考物理光学作图题复习（含答案）题型阐述：作图题是省卷、昆明、曲靖的必考题，考查难度均为容易题.该题既能考查理解一些物理基本概念和规律，又能考查分析问题的能力和动手实践的能力．近10年（2008～2017）省卷、昆明、曲靖的考查的知识点有：光的反射作图（1次）、光的折射作图（4次）、光的反射、折射综合作图（4次）、平面镜成像特点作图（2次）、透镜作图（3次）、作力的示意图（11次）、杠杆作图（4次）、滑轮组绕线作图（1次）、磁现象作图（2次）、通电螺线管作图（7次）、连接家庭电路（3次）、补连实物图（2次）．整体而言，考查的难度较低，力学作图题只考查画一个指定力的示意图.★光学作图题类型1 光的反射作图[曲靖2014.19（2）]1.（2017怀化）请画出入射光线经镜面的反射光线.第1题图2.（2017上海）如图所示中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小.第2题图3.（2017山西）如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数.第3题图类型2 光的折射作图（10年4考）4.（2017苏州）如图所示，画出光线AO从空气斜射入水中的大致折射光线，并标出折射角γ.第4题图第5题图5.（2017青海）如图所示，一束光从水中斜射入空气中，请画出进入空气中的折射光线的大致方向.6.（2017贵阳）如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线.第6题图类型3 光的反射、折射综合作图（10年4考）7.（2017毕节）如图，一束光射入水中，在水底形成光斑.请根据入射光线和光斑，画出水面的反射光线和水中的折射光线.第7题图8.（2017黄冈）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图.第8题图类型4 平面镜成像特点作图[昆明2017.18（3），2010.19（1）] 9.（2017青岛）请运用平面镜成像规律，画出图中点光源S的像.第9题图第10题图10.（2017莱芜）如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处，请你作出这条入射光线并完成光路图.11.（2017黔东南州）如图所示，A、B是点光源S发出的光经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.第11题图类型5 透镜作图[省卷2008.17（3）；昆明2011.19（1）；曲靖2010.17（1）]12.（2017兰州）画出图中从S点射出的两条入射光线经过透镜后的折射光线.13.（2017广安）请在图中方框内添上合适的光学元件.第13题图14.（2017娄底）光线BF从凸透镜射出后，射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线AB和经平面镜反射后的光线.第14题图类型6 视力矫正相关作图［省卷2014.19（2）；曲靖2014.19（3）］15.（2017广东）如图所示，请你根据近视眼的矫正方法，完成光路图.第15题图答案1. 如答图所示第1题答图【解析】先过入射点作镜面的垂线即为法线，再作反射光线，使反射角等于入射角.2.如答图所示第2题答图【解析】根据光的反射定律，反射角为30°，可得入射角也为30°，在法线左侧画出入射光线，度数等于反射角即可，如答图所示．3.如答图所示第3题答图【解析】入射光线与反射光线的夹角是90°，所以入射角、反射角都是45°；入射光线与反射光线夹角的角平分线是法线，法线与镜面垂直．4.如答图所示第4题答图5.如答图所示第5题答图【解析】过入射点画出法线，在法线的右侧空气中画出折射光线，注意折射角大于入射角，如答图所示．6. 如答图所示第6题答图7. 如答图所示第7题答图【解析】过入射点画出法线，根据光的反射定律，反射角等于入射角，在法线右侧作出反射光线；光从空气斜射入水中时，发生折射，折射角小于入射角，完成光路如答图所示．8.如答图所示第8题答图【解析】光线a射到玻璃砖的圆心O时，同时发生反射和折射，根据光的反射定律作出反射光线；光从空气斜射入玻璃中时，折射角小于入射角；光从玻璃斜射入空气中时，垂直于玻璃砖半圆面射出，标明光线的方向，如答图所示．9.如答图所示第9题答图10.如答图所示第10题答图【解析】先通过平面镜作出光源S的对称点S′即为S的像；连接S′P交平面镜于点O，分别连接SO和OP，则SO为入射光线，OP为反射光线，如答图所示．11. 如答图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年人教版中考光学各种题型汇编一、填空题1.在“探究光反射时的规律”实验中，将一块平面镜平放在水平桌面上，再把一张硬纸板竖直放在平面镜上，用激光笔将一束光贴着纸板射到平面镜上，用直尺和笔描出光线的传播路径。
（1）上述实验中硬纸板的作用是。
（2）为了探究完整的反射规律，还需要用到的器材是。
2.在“探究光的反射规律”实验中，平面镜水平放置，白纸板要放置在平面镜上；图中反射角度数为；能不能因此得出反射光线和入射光线总是垂直的结论？。
第2题3.如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，入射角等于（填“30°”或“60°”）；若增大入射角，则反射角，若将右侧纸板向后转动，如图乙所示，在右侧纸板上（填“能”或“不能”）观察到反射光。
第3题4.小明身高1.8 m，当他站在平面镜前2 m处时，他在镜中的像距平面镜为m，镜中像的高度为m；当他在湖边树荫下乘凉时，发现树下有很多圆形的光斑，这是由于光的现象而形成的。
5.某同学利用如图所示的装置及相同高度的蜡烛等器材进行实验探究，其中平板透明玻璃与水平纸面垂直。
将同一支蜡烛先后放置在白纸上与玻璃距离不同的A、B两点，观测每次蜡烛所成像的高度。
该同学探究的问题是：物体通过平面镜所成像的高度与是否有关。
第5题6.小陆在照镜子时，为了能从镜子中看清自己的脸部。
他走近镜子去看，靠近时，他的脸部在平面镜中所成像的大小（填“变大”“变小”或“不变”），平面镜所成的像是（填“实像”或“虚像”）。
7.小明站在竖直放置的平面镜前5 m处，当他正对平面镜以1 m/s的速度靠近平面镜时，以镜中的像为参照物，小明是（填“运动”或“静止”）的，他在镜中像的大小（填“变大”“变小”或“不变”），2 s后小明到平面镜中像的距离是m。
8.小明探究“光的折射规律”时，做了两个实验，如图所示。
对比两图，你有什么发现？。
根据这两幅图，请你提出一个有探究价值的问题：？第8题9.小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（如图）。
小明看不到硬币，这是因为；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的。
第9题10.如图所示为一束光从空气斜射到某液面上，与液面的夹角为30°，且反射光与折射光相互垂直，则反射角是，折射角是。
第10题11.下列是与光学知识有关的诗句或成语：①立竿见影、②潭清疑水浅、③一叶障目。
其中（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的解释。
12.为了探究“光折射时的特点”，如图所示：第12题（1）让光束沿AO射入杯中时，光束进入水中后折射光线会向方向偏折；当入射角增大时，折射角。
（2）当一束光射入杯中时，会在杯底形成光斑。
保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向（填“左”或“右”）移动。
（3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏（填“高”或“低”）。
13. （2019·阜新）小明和爸爸去登山，沿台阶而上，以台阶为参照物，他是的，下山之后下起了雨，雨后天边出现了彩虹，彩虹是光的现象。
14.真空中的光速是宇宙间最快的速度，其大小是m/s，电视机遥控器的前端有一个发光二极管，按下不同的键时，可以发出不同的，以实现对电视机的控制。
15.春日，花红柳绿。
看桃花，花呈红色，是因为桃花（填“吸收”或“反射”）了红色光。
公园内，鱼翔浅底，看到鱼儿是光的折射形成的（填“实”或“虚”）像。
16.光的三原色是指红、蓝、。
一个橘黄色的橙子放在黑暗的房间里，用蓝光照射它，橙子呈现色。
17.扬州大力推进24 小时城市书房建设，书房内禁止大声喧哗，“大”声是指声音的大，这是在处控制噪声。
书房内还配置了自助式消毒机，这是利用（填“红外线”或“紫外线”）消毒灭菌的。
18.某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20 cm，则该凸透镜的焦距为cm。
19.今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于凸透镜，对太阳光有作用，容易引发森林火灾。
20.黑洞是宇宙中质量很大的天体。
如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置（填“偏高”“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为。
第20题第21题21.如图，用铁丝围成一个内径约4 mm的圆环，在清水中浸一下后取出，布满圆环的水膜犹如透镜，用这个水膜透镜贴近课本上的字，看到的是正立、放大的像，此像为（填“实像”或“虚像”）；透过水膜透镜看远处的楼房，看到的是楼房倒立、缩小的像，这种成像情况与（填“照相机”或“幻灯机”）的成像原理相同；轻轻甩去一些水（保持水膜完好），透过水膜透镜看远处的楼房成正立、缩小的像，此时水膜透镜相当于（填“凸透镜”或“凹透镜”）。
22.为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。
如图，当人靠近摄像头时，光源自动打开，照亮（填“人脸”或“显示屏”）。
人脸通过摄像头成一个倒立、的实像，并与录入的信息进行比对，从而记录考勤。
第22题23.如图，保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，可观察到“黑白颠倒”的现象，这是由于倒入水后的矿泉水瓶相当于一块镜。
此时，若要将“黑白颠倒”的现象重新颠倒回来，白纸应（填“靠近”或“远离”）矿泉水瓶。
第23题24.娄底高铁站的进站通道采用了人脸识别系统（如图所示），识别系统的摄像机可以自动将镜头前 1 m处的人脸拍摄成数码照片传递给设备识别。
此系统的摄像机的镜头相当于透镜，它的焦距应（填“大于”“小于”或“等于”）50 cm。
第24题25.图甲为电影放映机，其成像原理如图乙所示。
为让观众看到清晰的实像，应将胶片放在距离透镜（填“①”“②”或“③”）的位置，白色银幕是为了（填“反射”或“吸收”）所有颜色的光。
①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外第25题26.在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的上；图中光屏上可成清晰的像，它应是倒立、的实像，此成像的特点与（填“投影仪”或“照相机”）的相同；为模拟近视眼，可将蜡烛向移动少许。
第26题27.如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒立、的实像，利用这一成像规律工作的设备有（写出一种即可）。
第27题28.小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至。
已知凸透镜焦距为10 cm，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为（填“大于”“小于”或“等于”）10 cm，移动光屏寻找像的位置，发现光屏上有一个倒立、（填“放大”“缩小”或“等大”）的像。
第28题29.在“探究凸透镜成像规律”的实验中，将蜡烛、透镜和光屏三者从左到右依次安装在水平光具座上，调整烛焰、透镜和光屏的中心在。
已知凸透镜的焦距为15 cm，若烛焰与透镜距离为25 cm，左右移动光屏到恰当的位置时，可在光屏上看到烛焰清晰的实像，这个像是（填“放大”“缩小”或“等大”）的；若烛焰与透镜距离调整为10 cm，像是（填“正立”或“倒立”）的（填“实像”或“虚像”）。
30.用如图所示装置探究凸透镜成像规律，调整物距u，测量对应的像距v，部分数据如下表所示。
根据表中数据可知该凸透镜的焦距是cm；如果u＝27 cm，移动光屏可得到倒立、（填“放大”或“缩小”）的实像，（填“幻灯机”或“照相机”）应用了这一原理。
u/cm6030201513…v/cm1215203045…第30题31.如图所示，烛焰通过凸透镜在右侧的光屏上形成一个倒立、放大的清晰的像。
由图可知，凸透镜的焦距可能为（填“10”“20”或“30”）cm。
我们根据这个原理制成的光学设备是（填“放大镜”“照相机”或“投影仪”）。
第31题32.照相机是利用了凸透镜可以成倒立、的实像的原理来工作的；小明在游玩古隆中的途中，为父母拍摄时发现武侯祠没有完全进入取景框，为了将父母和武侯祠都拍摄下来，他向后退一段距离，并将照相机的镜头（填“向前伸”或“向后缩”）一点。
33.小明在探究“凸透镜成像规律”的实验中，他把蜡烛放在距透镜30 cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于（填“照相机”“投影仪”或“放大镜”）。
现将蜡烛向透镜方向移动10 cm，要使光屏上再次形成清晰倒立的像，应将光屏（填“远离”或“靠近”）透镜。
34.在探究凸透镜成像规律时，实验进行一段时间后，蜡烛变短，像会出现在光屏的方。
为使像回到光屏中央，合理的操作是或。
35.如图所示的四幅图中，表示近视眼成像情况的是，矫正方法的是。
（填序号）第35题36.眼球把来自外界物体的光会聚在视网膜上形成物体的（填“倒立实像”或“正立虚像”），小李同学由于没有养成良好的用眼习惯，成了近视眼，进行矫正时应当戴用（填“凸透镜”或“凹透镜”）制作的眼镜。
37.过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变（填“强”或“弱”），形成近视眼；为矫正近视眼应佩戴由透镜做成的眼镜。
38.人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚。
近视远视一体眼镜（双光镜）可以解决这个问题，戴上这种眼镜，透过下半部分镜片可以看清书上文字，透过上半部分镜片可以看清远处景物。
由此可知，近视远视一体眼镜下半部分是透镜，上半部分镜片对光具有（填“会聚”或“发散”）作用。
39.如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦距为500 mm。
第39题（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是（填“凹”或“凸”）透镜。
（3）用此望远镜观测月球时，月球经物镜成一个（填“倒立”或“正立”）、（填“放大”“缩小”或“等大”）的像。
40.小明同学参加了学校生物标本制作小组和天文观测兴趣小组，使用的简易显微镜和望远镜都有物镜和目镜。
显微镜的物镜是透镜，望远镜的目镜是透镜。
（填“凸”或“凹”）二、选择题41.一篇科普文章中写道，第41题即使太阳突然消失，人类也不能“第一时间”发现，因为尽管阳光信使一路狂奔，当他来到我们面前时已经过去8.333 333分钟！据此估算太阳与地球之间的距离最接近下列选项中的（）A. 1.5亿千米B. 150亿千米C. 1.5×108 mD. 1.5×1011 km42.小明看到闪电后12.3 s又听到雷声，已知声音每3 s传播的距离约为1 000 m，光速约为3×108 m/s，于是他用12.3除以3很快估算出闪电发生位置到他的距离为4.1 km。
