垂直度检测(倾斜测量)
高速公路桥梁墩柱竖直度检测测量方法
墩柱竖直度检测测量方法一、形心法1.试验仪器：免棱镜全站仪2.测量步骤：（1）根据路线前进方向确定结构物的纵横方向，以前进方向为纵向，垂直纵向方向为横向；（2）分别在纵向和横向结构物测试正面架设全站仪；（3）用全站仪对墩柱外表面进行角度测量，计算墩柱上下部位的中心点，具体操作为：a.瞄准墩柱上部表面一侧边缘并进行水平、竖直制动，记录此时水平角HL1；b.保持仪器竖直制动，松开水平制动转动仪器至墩柱另一侧边缘然后水平制动，记录此时水平叫HL2；c.计算中心点水平角，即α/2=|HL1-HL2|/2；d.继续保持仪器竖直制动，松开水平制动转动α/2 水平角后制动，测量上部表面中心点坐标（X1,Y1,Z1），同理测量下部表面中心点坐标（X2,Y2,Z2）。
墩柱上下部位的中心点的确定示意图3.计算方法：（1）按下式计算结构物在测试高度范围内的斜度（倾斜量）式中：△D——结构物在测试高度范围内的斜度（倾斜量）（mm），结果正负号按（3）条规定计取；（2）按下式计算结构物在测试高度范围内的竖直度（垂直度）B＝△D/（Z1-Z2）×100式中：B——结构物在测试高度范围内的竖直度（垂直度）（%），准确至0.01。
结果正负号按(3)条规定计取；（3）横向竖直度向左幅倾和纵向竖直度向路线前进方向倾用“+”表示；反之用“－”表示。
二、平距法1.试验仪器：免棱镜全站仪2.测量步骤：（1）根据路线前进方向确定结构物的纵横方向，以前进方向为纵向，垂直纵向方向为横向；（2）分别在纵向和横向结构物测试正面架设全站仪；（3）利用全站仪免棱镜的测距功能，瞄准上部表面进行水平、竖直制动测量结构物测试范围内的上部表面到仪器的水平距离 HD1以及仪器水平面到上部表面的高差 VD1，保持水平制动松开竖直制动移动至下部表面后制动测量水平距离 HD2以及仪器水平面到上部表面的高差VD2，准确至1mm。
3.计算方法：（1）按下式计算结构物在测试高度范围内的斜度（倾斜量）△D＝HD1－HD2式中：△D——结构物在测试高度范围内的斜度（倾斜量）（mm），结果正负号按（3）条规定计取；HD1——测试高度范围内结构物上部表面到基准的水平距离（mm）；HD2——测试高度范围内结构物下部表面到基准的水平距离（mm）；（2）按下式计算结构物在测试高度范围内的竖直度（垂直度）B＝△D/（VD1-VD2）×100式中：B——结构物在测试高度范围内的竖直度（垂直度）（%），准确至0.01。

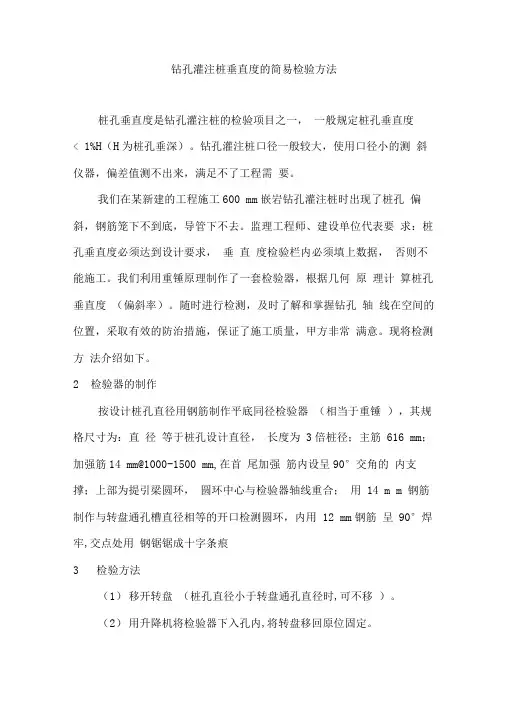

钻孔灌注桩垂直度的简易检验方法
钻孔灌注桩垂直度的简易检验方法桩孔垂直度是钻孔灌注桩的检验项目之一，一般规定桩孔垂直度< 1%H（H为桩孔垂深）。
钻孔灌注桩口径一般较大，使用口径小的测斜仪器，偏差值测不出来，满足不了工程需要。
我们在某新建的工程施工600 mm嵌岩钻孔灌注桩时出现了桩孔偏斜，钢筋笼下不到底，导管下不去。
监理工程师、建设单位代表要求：桩孔垂直度必须达到设计要求，垂直度检验栏内必须填上数据，否则不能施工。
我们利用重锤原理制作了一套检验器，根据几何原理计算桩孔垂直度（偏斜率）。
随时进行检测，及时了解和掌握钻孔轴线在空间的位置，采取有效的防治措施，保证了施工质量，甲方非常满意。
现将检测方法介绍如下。
2检验器的制作按设计桩孔直径用钢筋制作平底同径检验器（相当于重锤），其规格尺寸为：直径等于桩孔设计直径，长度为3倍桩径；主筋616 mm；加强筋14 mm@1000-1500 mm,在首尾加强筋内设呈90°交角的内支撑；上部为提引梁圆环，圆环中心与检验器轴线重合；用14 m m 钢筋制作与转盘通孔槽直径相等的开口检测圆环，内用12 mm钢筋呈90°焊牢,交点处用钢锯锯成十字条痕3检验方法（1）移开转盘（桩孔直径小于转盘通孔直径时,可不移）。
（2）用升降机将检验器下入孔内,将转盘移回原位固定。
（3）提引绳从转盘中间穿过与检验器连接，将开口检测圆环放到转盘槽内，这时检测圆环的内支撑的交点0即是转盘中心又是设计钻孔中心。
（4）将检验器提起，下放到孔口，使其处于悬垂状态，此时提引绳与转盘平面有一个交点B（见图1），用直尺量出0B距离（精确到1mm）。
理论上0、B两点重合，实际情况并非如此。
（5）量出天车滑轮前沿距转盘平面的距离h（此高是固定的），以及转盘平面距孔口距离（精确到1mm）。
（6）继续下放检验器到预测定的位置，此时提引绳与转盘平面又会产生一个交点B',量出0B'的距离。
4桩孔垂直度（偏斜率）计算把检验测定的数据代入下列公式，计算出桩孔垂直度（偏斜率）i,参看图1。
使用全站仪进行建筑物垂直度测量的步骤
使用全站仪进行建筑物垂直度测量的步骤建筑物的垂直度是保证结构稳定性和工程质量的关键因素之一。
为了确保建筑物的垂直度符合设计要求，我们通常会采用先进的测量工具和技术。
其中，全站仪作为一种高精度的测量仪器，在建筑工程测量中发挥着重要的作用。
全站仪是一种集光学、观象、计算机和数据处理为一体的测量仪器。
它通过射出可见光束并接收反射回来的光信号，利用内置的仪器测距仪、水平仪和垂直仪等功能，可以测量建筑物各个方向的水平和垂直度。
下面，将介绍使用全站仪进行建筑物垂直度测量的步骤。
第一步，设定测量基线。
在使用全站仪进行建筑物测量前，需要先确定一个测量基线。
测量基线可以是建筑物底部的线状物体，如一块墙角石或者一个精确定位的地标等。
全站仪会将测量结果相对于基线进行标定和处理，确保测量结果的准确性。
第二步，安装全站仪。
在进行测量之前，需要先安装好全站仪。
将全站仪放置于一个平稳的基准面上，使用调节脚将其调平。
然后，通过调整全站仪的水平仪和垂直仪，使其准确显示水平和垂直方向。
第三步，建立反射点。
在测量建筑物的垂直度时，需要在建筑物的各个测量点上建立反射点。
反射点通常使用监测钢球、标板等反射器材来实现。
通过在建筑物表面粘贴反射器材，我们可以在全站仪中获取到反射点的光束信号。
第四步，选择测量点并进行测量。
在选择测量点时，应尽量覆盖建筑物的各个部位，特别是对于高层建筑来说，要确定不同高度的测量点。
在测量点确定后，使用全站仪对每个点进行测量。
测量时，通过对准反射点，并触发测量按钮，全站仪会自动记录每个点的水平和垂直方向的数据。
第五步，数据处理和分析。
完成所有测量后，需要对采集到的数据进行处理和分析。
数据处理可以通过全站仪自带的软件或者其他专业软件进行。
根据测量结果，可以计算出建筑物的垂直度指标，如每层楼的倾斜量、水平度等，从而评估建筑物的垂直性能是否符合设计要求。
总结起来，使用全站仪进行建筑物垂直度测量的步骤主要包括设定测量基线、安装全站仪、建立反射点、选择测量点并进行测量，以及数据处理和分析。

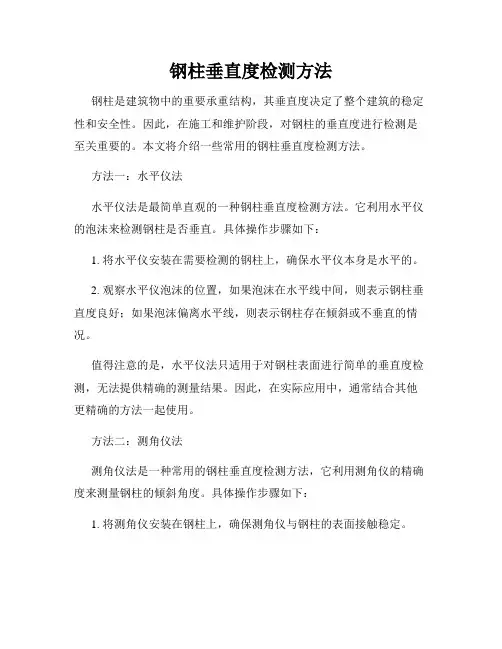

钢柱垂直度检测方法
钢柱垂直度检测方法钢柱是建筑物中的重要承重结构，其垂直度决定了整个建筑的稳定性和安全性。
因此，在施工和维护阶段，对钢柱的垂直度进行检测是至关重要的。
本文将介绍一些常用的钢柱垂直度检测方法。
方法一：水平仪法水平仪法是最简单直观的一种钢柱垂直度检测方法。
它利用水平仪的泡沫来检测钢柱是否垂直。
具体操作步骤如下：1. 将水平仪安装在需要检测的钢柱上，确保水平仪本身是水平的。
2. 观察水平仪泡沫的位置，如果泡沫在水平线中间，则表示钢柱垂直度良好；如果泡沫偏离水平线，则表示钢柱存在倾斜或不垂直的情况。
值得注意的是，水平仪法只适用于对钢柱表面进行简单的垂直度检测，无法提供精确的测量结果。
因此，在实际应用中，通常结合其他更精确的方法一起使用。
方法二：测角仪法测角仪法是一种常用的钢柱垂直度检测方法，它利用测角仪的精确度来测量钢柱的倾斜角度。
具体操作步骤如下：1. 将测角仪安装在钢柱上，确保测角仪与钢柱的表面接触稳定。
2. 观察测角仪的刻度盘，记录下倾斜角度。
如果刻度盘指针指向0度，则表示钢柱垂直度良好；如果刻度盘指针指向非0度，则表示钢柱存在倾斜或不垂直的情况。
测角仪法可以提供相对准确的测量结果，但操作相对复杂，需要仔细调整测角仪的位置和角度。
方法三：激光测距法激光测距法是一种高精度的钢柱垂直度检测方法，它利用激光仪器的测量原理来测量钢柱的倾斜角度和偏移距离。
具体操作步骤如下：1. 将激光仪器安装在钢柱上，调整激光仪器的位置和角度，使其指向参考点。
2. 打开激光仪器，观察激光线在参考点的位置。
如果激光线穿过参考点的中心，则表示钢柱垂直度良好；如果激光线偏离参考点，则表示钢柱存在倾斜或不垂直的情况。
激光测距法具有高精度和实时性的优点，能够提供准确的测量结果。
但使用该方法需要专业的激光仪器，并且操作相对复杂。
方法四：人眼观察法人眼观察法是一种简单直观的钢柱垂直度检测方法，适用于一些对垂直度要求不是很高的情况。
具体操作步骤如下：1. 在与钢柱相距较远的位置，用裸眼观察钢柱的外观。
垂直度的测量方法
垂直度的测量方法垂直度是一个物体表面或轴线与地面垂直的程度。
在工程领域中，垂直度的准确测量对于确保组件的正确安装和运行至关重要。
下面将介绍几种常用的垂直度测量方法。
一、水平仪法水平仪是一种用来测量水平方向的仪器，其精度一般可以达到0.01mm/m。
在测量垂直度时，我们可以将水平仪放置在被测物体上，并观察水平仪的指示。
如果指示保持在中心，则说明被测物体与垂直方向误差很小。
通过逐步移动水平仪并观察指示变化的方式，可以判断物体表面或轴线是否在垂直方向上。
二、光栅法光栅是一种具有周期性结构的光学元件，可以将光线分成许多平行的光点。
利用光栅和平行光源，我们可以获得一系列垂直于光栅刻痕的平行线。
在垂直度测量中，我们可以将光栅放置在被测物体上，通过观察光栅刻痕与物体边缘的关系来判断其垂直度。
如果光栅刻痕完全与物体边缘平行，则说明物体表面或轴线是垂直的。
三、投影仪法投影仪是一种能够将图像投射到物体上的仪器。
在垂直度测量中，我们可以将被测物体放置在投影仪下方，并在物体上方设置一个屏幕。
通过调整投影仪的角度和焦距，使得物体的投影与屏幕上的标尺对齐，然后箱尺测量标尺与屏幕之间的距离。
通过比较不同位置的测量结果，可以判断物体表面或轴线在垂直方向上的误差。
四、测微计法测微计是一种用于测量小距离的高精度测量仪器。
在垂直度测量中，我们可以使用测微计来测量不同位置处被测物体表面或轴线与参考平面的距离差。
通过逐步测量不同位置处的距离差并进行比较，可以得出物体表面或轴线在垂直方向上的误差。
五、电子水平仪法电子水平仪是一种基于加速度计原理的仪器，可以测量物体的倾斜角度。
在垂直度测量中，我们可以将电子水平仪放置在被测物体上，并观察其显示的角度值。
如果电子水平仪显示的角度接近于0，则说明被测物体与垂直方向误差很小。
综上所述，垂直度的测量可以通过水平仪法、光栅法、投影仪法、测微计法和电子水平仪法等方法进行。
不同的测量方法有各自的优缺点和适用范围，我们可以根据具体应用场景选择合适的测量方法。
钢结构垂直度检测方法
钢结构垂直度检测方法嘿，咱来说说钢结构垂直度检测方法。
有一种方法是用经纬仪。
这经纬仪就像一个超级厉害的眼睛，专门盯着钢结构看。
把经纬仪架设在离钢结构一段合适距离的地方，要保证能清楚地看到钢结构的各个部位。
然后通过调整经纬仪的角度和焦距，让它的视线和钢结构的某一条边或者柱子平行。
接着再看钢结构在垂直方向上和经纬仪视线的偏离程度。
就好像你用眼睛瞄准一条直线，看另一个物体是不是歪了。
如果偏离得比较大，那就说明钢结构的垂直度有问题。
铅垂线法也挺常用的。
找一根很细很直的铅垂线，就像一根神奇的直线标杆。
把铅垂线的一端固定在钢结构的顶部，让铅垂线自然下垂。
然后在钢结构的底部观察铅垂线和钢结构边缘或者柱子的相对位置。
如果铅垂线和钢结构完全重合，那就说明钢结构是垂直的。
要是不重合，那偏离的距离就是垂直度偏差。
这就像用一根垂直的绳子来检查一个东西是不是立正了。
还有激光垂直仪的方法。
激光垂直仪能发射出一束很直的激光。
把激光垂直仪放在钢结构的底部或者顶部，让激光向上或者向下直射。
然后在钢结构的另一端，看激光照射的点是不是在设计的垂直位置上。
如果不在，那就说明钢结构歪了。
这激光就像一把无形的尺子，测量着钢结构的垂直度。
全站仪也可以用来检测钢结构的垂直度。
全站仪就像一个全能的测量小能手。
它可以测量角度、距离等很多数据。
把全站仪架设在合适的位置，对钢结构进行测量。
通过测量钢结构不同部位的坐标数据，然后计算出钢结构在垂直方向上的偏差。
就像用一个多功能工具来检查钢结构是不是站得笔直。
我有个朋友，他在一个建筑工地上负责钢结构的施工。
有一次，他们建了一个很高的钢结构柱子。
他先用经纬仪来检测柱子的垂直度。
他把经纬仪架好，调整好角度，发现柱子有点向一边倾斜。
然后他又用铅垂线法来验证，结果也是一样。
他赶紧让工人调整钢结构的位置。
调整完之后，他再用激光垂直仪检查，这次激光照射的点在正确的位置上了，说明柱子的垂直度调整好了。
检测钢结构的垂直度得很仔细。
常用垂直度测量方法
常用垂直度测量方法垂直度是一个物体或者对象与地面的正交关系，常常被广泛应用于工业制造、建筑工程和精密测量等领域。
以下是一些常用的垂直度测量方法：1. 水平仪法：这是最为简单和常用的垂直度测量方法之一。
水平仪是一种常见的测量工具，使用液体平衡原理实现垂直度测量。
将水平仪放置在待测物体上，通过观察液面的位置来判断物体是否垂直。
2. 垂线法：这种方法是通过使用垂直线标尺或者铅垂线来测量物体的垂直度。
首先，在待测物体上选择一个点作为参考点，然后使用垂直线标尺或者铅垂线，将其与参考点对齐。
根据垂直线是否与物体各点对齐来判断垂直度。
3. 电子水平仪法：使用电子水平仪可以更精确地测量物体的垂直度。
电子水平仪通过加速度计和陀螺仪等传感器来检测物体的倾斜角度，并将结果显示在屏幕上。
相比传统的水平仪，电子水平仪具有更高的测量精度和易用性。
4. 激光测量法：激光仪器可以用于测量物体的垂直度。
将激光仪器放置在待测物体上，使其发射一条垂直光束。
使用接收器接收反射的光束，通过测量光束的偏移角度来计算物体的垂直度。
激光测量法具有高精度和非接触性的优点。
5. 光干涉法：光干涉法使用光干涉原理来测量物体的垂直度。
在物体表面涂覆一层反射性涂层，将光源照射在物体上，经过反射后与原始光束干涉。
通过观察干涉条纹的形态和密度来判断物体是否垂直。
光干涉法具有高精度和非接触性的特点。
6. 摆线仪法：摆线仪是一种专用测量工具，可以用来测量物体的垂直度。
摆线仪通过摆线和回线的运动来判断物体是否垂直。
将待测物体放置在摆线仪上，观察摆线的运动轨迹和回线的位置是否在同一个平面上来判断垂直度。
7. 数字水平仪法：数字水平仪是一种结合了传统水平仪和现代技术的测量工具。
它使用倾斜传感器和显示器来测量和显示物体的倾斜角度。
通过将数字水平仪放置在待测物体上，即可直观地了解物体的垂直度。
综上所述，以上是一些常用的垂直度测量方法。
随着科技的发展，越来越多的高精度测量工具和技术被应用于垂直度测量中，以满足不同领域对于垂直度测量的要求。
垂直度测量
垂直度测量
垂直度测量是一种测量物体或表面与垂直方向的偏差程度的方法。
垂直度测量可以用于工程、制造、建筑等领域，以确保物体或表面的垂直性满足设计要求和质量标准。
常见的垂直度测量方法包括以下几种：
1. 调整法：通过调整测量仪器或工件的位置、角度等，使测量结果最小化，从而确定垂直度。
2. 气泡水平仪：使用气泡水平仪测量工件的倾斜程度，以确定垂直度。
3. 光学测量：使用光学仪器如经纬仪、激光测距仪等，测量物体的角度或高度来确定垂直度。
4. 激光测量：使用激光线或激光平面扫描物体或表面，根据激光反射的角度或位置变化来确定垂直度。
5. 高度规测量：使用高度规等工具测量物体或表面的高度差，以确定垂直度。
在进行垂直度测量时，需要注意以下几点：
1. 确保测量仪器的准确性和稳定性，校准仪器以保证测量
结果的准确性。
2. 清洁测量表面，确保不受尘埃、污渍等外界因素的干扰。
3. 选择适当的测量方法和仪器，考虑测量对象的尺寸、形
状和表面条件。
4. 重复测量多次以得到可靠的平均结果，以降低误差。
总之，垂直度测量是确保物体或表面垂直性的重要手段，
它有助于保证产品质量和工程的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倾斜测量的方法—水平角法
公式：
∠1A2的角平分线与∠3A4的角 平分线的角值为：
Hale Waihona Puke A122
3
4
δA即为AO与AO′两方向的水 平角，则O′点对O点倾斜偏移 分量为：
A A DA R
ρ=206265",表示弧度与角度 换算系数。
同理，求得∆B
倾斜测量的方法—极坐标法
原理： 用免棱镜全站仪测量建筑物外阳角上下点的三维坐标（x,y,z）来计算其倾斜 度。 操作： 1、全站仪安置在所测建筑物的轴线轴线延长线上； 2、假定坐标系，设置测站坐标（1000,1000,10），量取仪器高，输入保存； 3、设置后视，选择角度定向，使仪器照准方向为轴线的延长线方向，输入角 度值为0，确定保存； 4、测量，棱镜高设置为零，测量记录保存。 5、依次建筑物外阳角上下点的三维坐标（x,y,z）
全站仪--标高差测量
类似挠度测量的操作，全站仪自由设站，无需设置测站点及定向， 只取Z值。
END
平距法测量建筑物倾斜的操作
墩柱倾斜测量 钢梁侧弯测量
索佳CX-52免棱镜全站仪的精度
倾斜测量的方法—水平角法
原理：在距离塔形构筑物1.5～2倍 H的地方，于近似互相垂直的方向 自由设站（通视良好），用全站仪 的照准视线（十字丝）切筒壁同高 边缘测得中心（形心）水平角。计 算出顶部中心相对底部中心位置的 角度偏移分量，再测出测站到底部 中心的平距，通过三角函数计算出 顶部中心相对底部中心位置的偏移 分量。
倾斜测量的方法—平距法
GBT50344-2019建筑结构检测技术标准 附录D结构和构件测量方法
倾斜测量的方法—平距法
GBT50344-2019建筑结构检测技术标准 附录D结构和构件测量方法
平距法测量建筑物倾斜的操作
原理：类似吊锤 仪器：免棱镜全站仪，测距精度不低于2mm+2ppm，测角精度不低
东南鉴定
建筑物倾斜测量及全站仪的使用
试验组
产生倾斜的原因
倾斜的原因： 建筑物产生倾斜的原因主要有： 1、地基承载力不均匀，建筑物体型复杂，形成不同荷载； 2、地基土层的原因，发生不均匀沉降； 3、未达到设计要求，承载力不够； 4、受外力作用结果，例如相邻施工影响、风荷、地下水抽取、地震等。
相关规范条文
《建筑变形测量规范》 JGJ 8-2016 7.3 倾斜观测
《建筑结构检测技术标准》 GBT50344-2019 附录D结构和构件测 量方法
《混凝土结构现场检测技术标准》GB/T 50784-2013 8.3 构件倾 斜检测 8.4构件挠度观测
《钢结构现场检测技术标准》GB/T 50621-2010 9 变形检测
倾斜测量的方法—投点法
《混凝土结构现场检测技术标准》GB/T 50784-2013 8.3 构件倾 斜检测
倾斜测量的方法—投点法
经纬仪/全站仪投点法：
在距建筑物约1.5-2倍目标高度之处相 互垂直的两个方向安置经纬仪经纬仪/ 全站仪，分别照准上部“建筑外阳角 ”并向下投测，把钢直尺置于底部， 用经纬仪/全站仪十字丝竖丝量取偏移 量，正倒镜观测，取平均值（单位： 毫米），再利用观测高度计算倾斜率。
于2"，检定有效期内。
实操：
1、全站仪自由设站，使仪器尽可能垂直于所测目标 （距离最短的方向）或者仪器照准方向在轴线的延长 线上；若所测目标为墩柱（圆柱），仪器应照准墩柱 的形心。 2、依次测量仪器到上部及下部的HD（平距）、VD（垂 距）、SD（斜距）。 3、计算两次平距之差得到偏移量；两次垂距之和得到 高度。 4、由偏移量和高度计算倾斜率。
注：柱形要先确定形心； 免棱镜模式
全站仪--挠度观测
《建筑结构检测技术标准》 GBT50344-2019 附录D结构和构件测 量方法 D.0.6
挠度测量
《混凝土结构现场检测技术标准》GB/T 50784-2013 8.4构件挠 度观测
挠度测量
《钢结构现场检测技术标准》GB/T 50621-2010 9.3 检测技术
相关规范条文
《建筑变形测量规范》 JGJ 8-2016 7.3 倾斜观测
相关规范条文
《建筑变形测量规范》 JGJ 8-2016 7.3 倾斜观测
带强制对中观测墩
相关规范条文
《《建筑变形测量规范》 JGJ 8-2016 7.3 倾斜观测
如：电梯井道垂直度测量
建筑物倾斜测量方法
投点法 平距法 全站仪极坐标法 水平角法或前方交会法
