投影机工作原理基本介绍
How DLP™ Works
Innovative Display Solution Provider
Mirror -12 deg
Mirror +12 deg
Hinge Yoke CMOS Substrate
Source:TI
Innovative Display Solution Provider
投影機工作原理基本介紹
陳科順 Al Chen
Innovative Display Solution Provider
常見投影機種類及架構
三片式穿透式液晶投影機（LCD）
反射式LCoS 投影機(LCoS)
反射式DLP投影機（DMD）
Innovative Display Solution Provider
LVPS
380VDC
Motor Drive
Ballast
Lam p
Integrator Rod
Illumination Optics
Innovative Display Solution Provider
關鍵零件組介紹
Optical – DMD,Lamp,Optical Engine
Power Supply – LVPS,Ballast
Video Sources
Graphic Sources
NTSC/PAL/SECAM,HDTV
Up to UXGA
Innovative Display Solution Provider
單片或DLP投影機投影原理
Innovative Display Solution Provider
投影機系統內部結構
Innovative Display Solution Provider
Power Supply
LVPS – Low Voltage Power Supplier
EMI filter
PFC –功率因數之調整 AC/ DC DC/DC
Ballast
Ignite Lamp Provide Constant Power Synchronize with DMD
Innovative Display Solution Provider
投影機工作原理方塊圖
Projection Lens Signals Main Board TI Formatter Board DMD 12V/ 5V/ 3.3V
CW INDEX CW CNIRL
Display Image
Power
Parabolic Lamp /Elliptical Lamp
Key Requirements of Lamp
Brightness – Power & Arc–Gap
Maintenance Non–Flickering
Lamp Supplier
OSRAM,Philips,Phoenix,Ushio,……
Thermal – Fan Electrical – Main Board,TI Formatter Board
Innovative Display Solution Provider
DLP™ DMD-ProvidingHow the image
Works
Innovative Display Solution Provider
Projection Lens
Brightness FOFO Contrast Ratio ANSI Contrast Ratio Uniformity Volume Weight Audible Noise Lamp Life Connectors
Fixed / Zoom
2000ANSI lumens …… 1800：1 1000：1 ≧ 75% WXLXH <4lbs <35 dB(A ) 2000 hours DVI , VGA ,USB……
Optical EngineCW WT41 M2 L2 M1 DMD Relay L1
Lamp UVIR
L3 Rod
Innovative Display Solution Provider
Lamp-Providing light
Lamp Classification
AC Lamp / DC Lamp
Innovative Display Solution Provider
Thermal
Fan Classification
Axial Fan – 用於冷卻整個系統 Blower Fan – 用於冷卻 Lamp Burner
Innovative Display Solution Provider
三片式穿透式液晶投影機（LCD）
Innovative Display Solution Provider
反射式LCoS 投影機(LCoS)
Innovative Display Solution Provider
System Requirements
Resolution SVGA(800*600)/XGA(1024*768)/SXGA+(1400*1050)
投影仪的工作原理
投影仪的工作原理投影仪是一种常见的显示设备，广泛应用于教育、商务和家庭娱乐等领域。
它能够将图象或者视频信号放大并投射到屏幕或者墙壁上，使观众可以清晰地看到。
一、光学系统投影仪的光学系统是实现图象投影的关键部份。
它通常由光源、色轮、透镜和投影镜头等组成。
1. 光源：投影仪的光源通常采用高亮度的白光源，如高压汞灯或者LED灯。
光源发出的光经过反射或者透过色轮后，进入投影仪的光学系统。
2. 色轮：色轮是一个旋转的圆盘，上面有不同颜色的滤光片。
当光线通过色轮时，不同颜色的光会被分离出来，然后再通过透镜进行聚焦。
3. 透镜：透镜的作用是将光线聚焦成一个小点，然后通过投影镜头投射到屏幕上。
透镜的焦距决定了投影仪的投影距离和投影尺寸。
4. 投影镜头：投影镜头是用于调整投影距离和投影尺寸的光学元件。
不同的投影镜头可以实现不同的投影效果，如长焦镜头可以实现远距离投影，广角镜头可以实现大尺寸投影。
二、图象处理系统投影仪的图象处理系统负责接收和处理输入的图象信号，然后将其转换成适合投影的形式。
1. 输入接口：投影仪通常提供多种输入接口，如HDMI、VGA、USB等，用于连接各种外部设备，如电脑、DVD播放机和游戏机等。
这些接口可以接收不同类型的图象信号。
2. 图象处理芯片：投影仪内部的图象处理芯片负责对输入的图象信号进行处理和优化。
它可以调整图象的亮度、对照度、色采和清晰度等参数，以提供更好的显示效果。
3. 图象格式转换：投影仪可以支持多种图象格式，如JPEG、PNG和BMP等。
图象处理系统可以将不同格式的图象转换成投影仪可识别的格式，以确保图象的正常显示。
三、投影技术投影仪的投影技术决定了图象的显示效果和性能。
目前常见的投影技术包括液晶投影、DLP投影和LCOS投影等。
1. 液晶投影：液晶投影使用液晶面板来控制光的透过和阻挡，从而实现图象的显示。
液晶面板由许多弱小的液晶单元组成，每一个单元可以通过电压的控制来改变透光性。
投影仪是什么原理
投影仪是什么原理
投影仪是一种通过光学原理将电子图像信号转化为可视影像的设备。
它通过光源发出强光，经过透镜系统将光线聚焦成一个小而亮的光斑，然后再通过液晶、DLP（数字微型光学投影技术）等装置，将电子图像信号转化为光学信号，通过反射、透射或折射原理，将光学信号衍射到投影屏上，形成可视影像。
投影仪的主要部件包括光源、光学系统、图像处理芯片、液晶面板或DLP芯片、透镜系统和投影屏幕。
其中，光源的光线
通过透镜系统进行聚焦，使光线尽可能聚集在一个小的面积上。
然后，通过液晶面板或DLP芯片对电子图像信号进行处理，
液晶面板通过控制液晶分子的偏转来控制光线的透过程度，从而呈现出不同亮度和颜色的图像。
DLP芯片则利用微小的可
控制被反射的微镜片来控制光线的分布，从而形成图像。
最后，通过透镜系统将处理后的光线投射到投影屏上，显示出清晰的图像。
总结而言，投影仪利用光学原理将电子图像信号转化为可视影像。
它通过光源、光学系统、图像处理芯片等部件，将光线聚焦并将电子图像信号转化为光学信号，最终形成可视影像投射到投影屏上。
投影机工作原理
投影机工作原理
投影机是一种将图象投射到屏幕或者墙壁上的设备，广泛应用于教育、商务演示、家庭影院等领域。
它通过光学系统和电子系统的协同工作，将输入的图象信号转化为可视化的影像。
投影机的工作原理可以分为以下几个步骤：
1. 输入信号处理：投影机可以接收各种输入信号，如电脑、DVD播放器、游
戏机等。
首先，输入信号会经过解码和处理，将其转化为数字信号。
2. 激光或者光源照明：投影机使用不同的光源，如激光、LED或者高压汞灯等，来提供光照。
这些光源会发出强光，经过透镜系统进行聚焦，形成一个光斑。
3. 影像生成：光斑经过色轮（或者滤色片）的旋转，分别通过红、绿、蓝三个
颜色的滤光片，然后通过透镜系统投射到显示屏上。
通过不同颜色的光交替投射，可以生成彩色的影像。
4. 影像放大：透过透镜系统的调整，光线通过一个放大系统，将影像放大到适
合投影的尺寸。
5. 投影：放大后的影像通过透镜系统投射到屏幕或者墙壁上。
透镜系统会将图
象聚焦，使其在屏幕上呈现清晰的影像。
6. 调整和控制：投影机通常提供一些调整选项，如对照度、亮度、色采饱和度等，用户可以根据需要进行调整。
投影机还可以根据输入信号的分辨率自动调整显示参数。
总结起来，投影机的工作原理主要包括输入信号处理、光源照明、影像生成、
影像放大和投影等步骤。
通过光学系统和电子系统的配合，投影机能够将输入信号转化为可视化的影像，并将其投射到屏幕上。
这种工作原理使得投影机成为了一种重要的多媒体展示设备。
投影机工作原理
投影机工作原理投影机是一种常用的多媒体设备，用于将图像或视频投射到屏幕上。
它广泛应用于教育、商务和娱乐等领域。
了解投影机的工作原理对于正确使用和维护投影机至关重要。
下面将详细介绍投影机的工作原理。
1. 投影机的基本构成投影机由光学引擎、图像处理器、光源和镜头等组成。
- 光学引擎：光学引擎是投影机的核心部件，负责将输入的电子信号转换为可见的图像。
它包括光学透镜系统、色轮、微镜、LCD或DLP芯片等。
- 图像处理器：图像处理器负责对输入的图像信号进行处理和优化，以提高图像的质量和清晰度。
它可以对图像进行调整、去噪、增强等操作。
- 光源：光源提供投影机所需的光能，常用的光源包括白炽灯、LED灯和激光等。
光源的选择会影响投影机的亮度和色彩表现。
- 镜头：镜头负责将图像投射到屏幕上，并决定了投影机的投射距离和投影尺寸。
2. 投影机的工作原理投影机的工作原理可以简单分为以下几个步骤：- 第一步：输入信号处理。
投影机接收来自电脑、DVD播放器或其他多媒体设备的信号，通过输入端口连接。
- 第二步：图像处理。
接收到信号后，投影机会对图像进行处理和优化，以提高图像的质量和清晰度。
这包括调整亮度、对比度、色彩等参数。
- 第三步：光学成像。
处理后的图像信号被发送到光学引擎。
光学引擎中的光学透镜系统将图像投射到一个微小的LCD或DLP芯片上。
- 第四步：光学转换。
LCD或DLP芯片上的微小像素会根据输入的图像信号的亮暗程度来控制光的透过程度，从而形成图像。
对于LCD投影机，每个像素都有一个液晶单元来控制光线的透过程度；对于DLP投影机，每个像素都有一个微型反射镜来控制光线的反射程度。
- 第五步：色彩处理。
在光学引擎中，还有一个色轮用于处理图像的色彩。
色轮由几种不同颜色的滤光片组成，通过旋转来控制不同颜色的光线透过。
这样，投影机可以通过不同颜色的光线叠加来形成彩色图像。
- 第六步：光源发光。
光源发出光线，经过光学引擎的处理后，形成彩色图像。
投影机工作原理

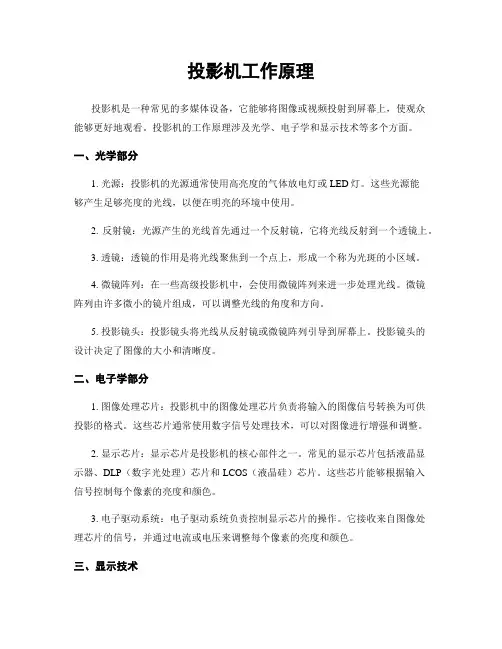

投影机工作原理投影机是一种常见的多媒体设备，它能够将图像或视频投射到屏幕上，使观众能够更好地观看。
投影机的工作原理涉及光学、电子学和显示技术等多个方面。
一、光学部分1. 光源：投影机的光源通常使用高亮度的气体放电灯或LED灯。
这些光源能够产生足够亮度的光线，以便在明亮的环境中使用。
2. 反射镜：光源产生的光线首先通过一个反射镜，它将光线反射到一个透镜上。
3. 透镜：透镜的作用是将光线聚焦到一个点上，形成一个称为光斑的小区域。
4. 微镜阵列：在一些高级投影机中，会使用微镜阵列来进一步处理光线。
微镜阵列由许多微小的镜片组成，可以调整光线的角度和方向。
5. 投影镜头：投影镜头将光线从反射镜或微镜阵列引导到屏幕上。
投影镜头的设计决定了图像的大小和清晰度。
二、电子学部分1. 图像处理芯片：投影机中的图像处理芯片负责将输入的图像信号转换为可供投影的格式。
这些芯片通常使用数字信号处理技术，可以对图像进行增强和调整。
2. 显示芯片：显示芯片是投影机的核心部件之一。
常见的显示芯片包括液晶显示器、DLP（数字光处理）芯片和LCOS（液晶硅）芯片。
这些芯片能够根据输入信号控制每个像素的亮度和颜色。
3. 电子驱动系统：电子驱动系统负责控制显示芯片的操作。
它接收来自图像处理芯片的信号，并通过电流或电压来调整每个像素的亮度和颜色。
三、显示技术1. 液晶显示技术：液晶显示器是最常见的投影技术之一。
它使用液晶层来控制光线的透过程度，从而实现图像的显示。
2. DLP技术：DLP芯片上有许多微小的反射镜，可以根据电信号的控制来调整光线的反射方向。
通过快速切换这些反射镜的状态，DLP投影机可以产生出色的图像。
3. LCOS技术：LCOS芯片使用液晶硅层来控制光线的透过程度。
与液晶显示器类似，LCOS投影机能够产生高质量的图像。
四、工作原理当投影机开启时，光源发出的光线通过反射镜和透镜被聚焦成一个光斑。
然后，光线经过微镜阵列或直接进入投影镜头。
投影机的工作原理
投影机的工作原理
投影机的工作原理是将图像投射到屏幕或平面上。
其主要原理分为以下几个步骤：
1. 光源：投影机使用高亮度的光源，通常是白炽灯或LED，产生光线。
2. 透镜系统：光线通过透镜系统进行聚光，使其变得更加集中和聚焦。
透镜可以调整焦距和投影图像的大小。
3. 彩色分光镜：对于彩色图像，投影机会使用彩色分光镜来分解光线成三个基本颜色：红、绿、蓝。
这些颜色划分成不同的光线通道。
4. 显示芯片：每个颜色通道的光线通过一个显示芯片。
一般分为液晶显示芯片和DLP（数字光处理）芯片。
液晶显示芯片使用液体晶体分子来控制光线通过的方式，而DLP芯片使用微小的可转动镜子来控制光线的投射。
5. 显示图像：通过液晶显示芯片或DLP芯片的控制，光线的亮度可以根据输入信号的不同进行调整，从而显示出正确的图像。
6. 投影镜头：通过透镜系统和调整焦距，将显示出的图像投影到屏幕或平面上。
综上所述，投影机的工作原理主要涉及光源、透镜系统、彩色
分光镜、显示芯片和投影镜头的配合，来实现将图像投影到屏幕上的功能。
投影机工作原理
投影机工作原理投影机是一种将图象放大并投射到屏幕或者其他平面上的设备。
它通过光学和电子技术将输入的图象信号转化为可见的图象。
下面将详细介绍投影机的工作原理。
1. 光源：投影机的光源通常采用高亮度的气体放电灯或者LED光源。
灯泡发出的光经过反射镜或者透镜聚光，形成一个光束。
2. 反射镜和透镜：投影机中的反射镜和透镜用于控制光线的方向和聚焦。
反射镜可以将光束反射到透镜上，透镜则可以调整光线的聚焦程度。
3. 影像处理：输入的图象信号经过投影机内部的影像处理电路进行处理。
这些电路可以对图象进行调整、放大、变形等操作，以适应不同的投影需求。
4. 显示芯片：投影机中的显示芯片是将电子信号转化为光学图象的关键部件。
常用的显示芯片有液晶显示芯片和DLP（数字光处理）芯片。
液晶显示芯片通过控制液晶层的透光性来调整光线的通过程度，从而实现图象的显示。
DLP芯片则使用弱小的反射镜来控制光线的反射，进而形成图象。
5. 光学系统：投影机中的光学系统由透镜、反射镜和投影镜头组成。
透镜和反射镜控制光线的聚焦和投射角度，投影镜头则将聚焦后的光线投射到屏幕上。
6. 屏幕：投影机的图象最终被投射到屏幕上。
屏幕通常采用高反射率的材料，以确保图象的亮度和清晰度。
7. 控制系统：投影机的控制系统包括电路板、按键和遥控器等。
通过控制系统，用户可以调整图象的亮度、对照度、色采等参数，以及切换输入源和调整投影机的其他设置。
总结：投影机通过光源、反射镜和透镜、影像处理、显示芯片、光学系统、屏幕和控制系统等部件的协同工作，将输入的图象信号转化为可见的图象。
它可以将图象放大并投射到屏幕上，实现大屏幕的视觉效果。
投影机广泛应用于教育、商务演示、家庭影院等领域，为人们提供了更加丰富和便捷的视觉体验。
投影仪工作原理
投影仪工作原理投影仪，也称为幻灯机或投射机，是一种广泛应用于演示、教育和娱乐等领域的设备。
它通过将图像投射到屏幕或其他平面上，实现对图片、视频和文档等内容的放大展示。
投影仪的工作原理可以分为以下几个方面：1. 光源投影仪的光源通常为高亮度的气体放电灯或者LED灯。
其中，气体放电灯通常使用汞灯或金卤灯作为光源，其发光原理是通过电流和气体的反应产生电弧放电，激发荧光粉发光。
而LED灯则是利用发光二极管(LED)直接发出光线。
2. 光学系统投影仪的光学系统主要由透镜和反射镜组成。
当光线从光源发出后，经过透镜组的聚焦，形成一个尽可能亮度均匀的光斑。
然后通过反射镜的反射，使光线通过反射镜的开孔射出。
3. 彩色处理为了实现彩色投影，投影仪采用不同的手段来处理光线的颜色。
最常见的方式是使用彩色滤光片和色轮。
彩色滤光片通常是红色、绿色和蓝色的，分别用来过滤光线中的其他颜色，使每个颜色的光线被分离出来。
而色轮是一种旋转的装置，上面涂有不同颜色的滤光片，通过将光线传递给不同颜色的滤光片，实现快速切换不同颜色的光线。
4. 显示芯片显示芯片是投影仪中最关键的组件之一，它负责将透过光学系统处理后的光线转换为图像信号。
最常见的显示芯片有液晶显示芯片和DLP芯片。
液晶显示芯片：也称为LCD芯片，它是利用液晶材料的光学特性来实现光的电控调制。
液晶层中的液晶分子可以通过电场控制其排列状态，从而控制光的透过或阻断，从而形成图像。
DLP芯片：全称是数字微型反射结构，是一种利用微镜和微米尺寸的机械装置实现图像投影的技术。
DLP芯片通过微小的反射式镜片，将光线反射到特定的位置，从而形成图像。
5. 投影当图像信号通过显示芯片处理后，投影仪将图像信号转换为可见的光线。
这些光线通过光学系统和透镜的聚焦，将图像投射到屏幕或其他平面上。
总结投影仪的工作原理主要包括光源、光学系统、彩色处理、显示芯片和投影几个方面。
通过这些组件的协同作用，投影仪能够将图像信号放大并投射到屏幕上，从而实现图像的放映和展示。
投影机工作原理
投影机工作原理投影机是一种常见的多媒体设备，用于将图像或视频投射到屏幕或其他平面上。
它在教育、商业演示、娱乐等领域发挥着重要作用。
本文将详细介绍投影机的工作原理。
一、投影机的组成部分1. 光源：投影机的光源通常采用高亮度的白炽灯或LED灯，用于产生光线。
2. 反射镜组：反射镜组由多个镜片组成，用于聚焦和反射光线。
3. 显示芯片：投影机的显示芯片通常采用液晶、DLP（数字光处理）或LCoS （液晶硅）技术，用于将光线转化为图像。
4. 透镜：透镜用于调整光线的焦距和投射角度。
5. 散热系统：投影机需要一个散热系统来保持温度适宜，以防止过热。
二、投影机的工作原理1. 光源发光：当投影机启动时，光源开始发光。
白炽灯或LED灯会产生高亮度的光线。
2. 光线反射：光线通过反射镜组反射和聚焦，以便后续处理。
3. 光线转换：光线进入显示芯片，根据不同的技术原理，液晶芯片会调整光线的透过程度，DLP芯片会使用微小的镜面来反射光线，LCoS芯片则将光线通过液晶硅晶体进行调整。
4. 图像处理：显示芯片会将光线转化为图像信号，然后进行图像处理，包括色彩校正、亮度调整、对比度增强等。
5. 投影图像：处理后的图像信号通过透镜投射到屏幕或其他平面上。
透镜可以调整光线的焦距和投射角度，以获得清晰的图像。
6. 散热系统工作：投影机在工作过程中会产生热量，散热系统通过风扇和散热片等部件来散发热量，保持投影机的温度适宜。
三、投影机的工作参数1. 亮度：亮度是指投影机产生的光线强度，通常以流明（lm）为单位。
亮度越高，投影的图像在明亮环境中可见性越好。
2. 分辨率：分辨率是指投影机能够显示的图像细节的数量。
常见的分辨率有XGA（1024×768像素）、WXGA（1280×800像素）和1080p（1920×1080像素）等。
3. 对比度：对比度是指投影机显示图像中黑色和白色之间的差异程度。
对比度越高，图像的细节和颜色层次感越丰富。
投影机工作原理
投影机工作原理投影机是一种常见的显示设备，通过将图像投射到屏幕或其他平面上，实现图像的放大和显示。
它在教育、商务、娱乐等领域得到广泛应用。
本文将详细介绍投影机的工作原理及其组成部分。
一、工作原理投影机的工作原理基于光学和电子技术。
它主要由光源、光学系统、显示芯片和图像处理电路组成。
下面将逐一介绍这些组成部分的工作原理。
1. 光源投影机的光源通常采用高亮度的气体放电灯或LED灯。
当灯泡通电时，产生的光线通过反射镜或透镜进入光学系统。
2. 光学系统光学系统主要包括透镜、反射镜和色轮。
透镜用于对光线进行聚焦，使其成为平行光束。
反射镜用于将光线反射到显示芯片上。
色轮则用于分解光线，使其分别经过红、绿、蓝三种颜色的滤光片。
3. 显示芯片显示芯片是投影机的核心部件，通常采用液晶或DLP（数码光处理）技术。
液晶显示芯片通过控制液晶分子的排列来调节光线的透过程度，从而实现图像的显示。
DLP显示芯片则利用微小的反射镜来控制光线的反射角度，从而实现图像的显示。
4. 图像处理电路图像处理电路对输入的图像信号进行处理和优化，包括色彩校正、对比度调节、图像锐化等。
处理后的图像信号再通过显示芯片进行显示。
二、组成部分除了上述的工作原理，投影机还包括其他一些重要的组成部分。
下面将逐一介绍这些组成部分。
1. 镜头投影机的镜头用于调节投影距离和图像大小。
通过调整镜头的焦距和变焦功能，可以实现投影距离的变化以及图像大小的调整。
2. 散热系统投影机的灯泡会产生大量的热量，为了保证投影机的正常工作，需要一个有效的散热系统来散发热量。
通常散热系统包括风扇和散热片，风扇通过强制对流使热空气排出，散热片则通过导热材料将热量传导到外部。
3. 控制面板投影机的控制面板用于设置和调整投影机的参数，如亮度、对比度、色彩等。
通过控制面板，用户可以方便地进行操作和调整。
4. 输入输出接口投影机通常具有多种输入输出接口，如HDMI、VGA、USB等。
这些接口可以连接外部设备，如电脑、DVD播放器等，实现图像和声音的传输。
