导线正确的连接方式
物理电学线路连接方法
物理电学线路连接方法一、导线连接方法1. 直接连接：两根导线的两端直接相连，是最常见的连接方法。
适用于简单的电路，如灯泡的接线。
2. 并联连接：将两根导线的一端分别与电源的正负极相连，另一端再相连，形成并联电路。
适用于需要增大电流的情况，如家庭用电中的插座。
3. 串联连接：将两根导线的一端相连，另一端再相连，形成串联电路。
适用于需要增大电压的情况，如家庭用电中的开关。
二、元件连接方法1. 电阻连接：将电阻两端分别与导线的两端相连，形成电阻器。
适用于调节电路中电阻值的情况，如调光开关。
2. 电容连接：将电容器两端分别与导线的两端相连，形成电容电路。
适用于存储电荷或者调节电路中的频率的情况，如电子设备中的电容器。
3. 电感连接：将电感器两端分别与导线的两端相连，形成电感电路。
适用于储存磁场能量或者调节电路中的电流的情况，如变压器中的线圈。
三、开关连接方法1. 单控开关连接：将单控开关的一个触点与导线相连，另一个触点与电源相连，形成单控开关电路。
适用于单一的开关控制情况，如照明开关。
2. 双控开关连接：将双控开关的一个触点与导线相连，另一个触点与两个单控开关的一个触点相连，另一个触点分别与电源的两个极相连，形成双控开关电路。
适用于两个位置控制同一个灯具的情况，如楼梯上下控制灯光。
3. 多路开关连接：将多路开关的一个触点与导线相连，其他触点分别与其他多路开关的一个触点相连，最后一个多路开关的其他触点与电源相连，形成多路开关电路。
适用于多个位置控制同一个灯具的情况，如楼层控制同一个灯光。
四、插头插座连接方法1. 平行连接：将插头的两脚分别与插座的两孔相连，形成平行连接。
适用于家庭用电中的插座连接。
2. 三脚插座连接：将插头的三脚分别与插座的三孔相连，形成三脚插座连接。
适用于电子设备中的插座连接。
3. 圆形连接：将插头的圆形接口与插座的圆形孔相连，形成圆形连接。
适用于音频设备中的连接。
五、印刷电路板连接方法1. 焊接连接：通过焊接的方式将元件与印刷电路板上的焊盘相连。
接电线正确接法图解
接电线正确接法图解
1、单股铜导线的直接连接
1)小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密缠密绕5～6圈后剪去多余线头即可。
2)大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
2、单股铜导线的分支连接
1)单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
3、十字分支接头的绝缘处理
对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。

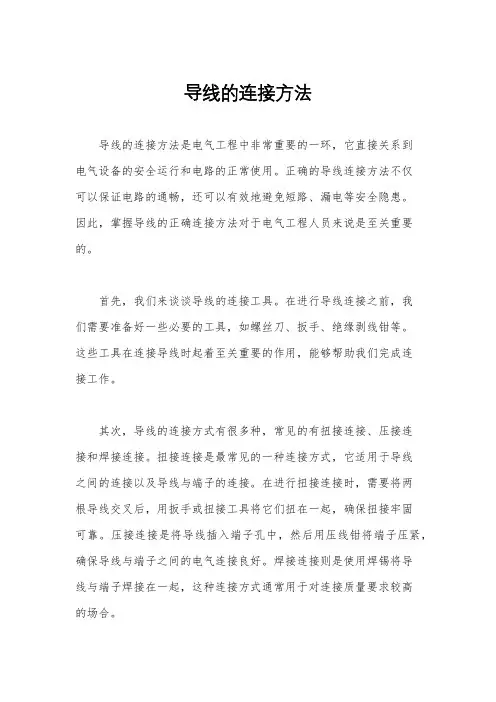

导线的连接方法
导线的连接方法导线的连接方法是电气工程中非常重要的一环，它直接关系到电气设备的安全运行和电路的正常使用。
正确的导线连接方法不仅可以保证电路的通畅，还可以有效地避免短路、漏电等安全隐患。
因此，掌握导线的正确连接方法对于电气工程人员来说是至关重要的。
首先，我们来谈谈导线的连接工具。
在进行导线连接之前，我们需要准备好一些必要的工具，如螺丝刀、扳手、绝缘剥线钳等。
这些工具在连接导线时起着至关重要的作用，能够帮助我们完成连接工作。
其次，导线的连接方式有很多种，常见的有扭接连接、压接连接和焊接连接。
扭接连接是最常见的一种连接方式，它适用于导线之间的连接以及导线与端子的连接。
在进行扭接连接时，需要将两根导线交叉后，用扳手或扭接工具将它们扭在一起，确保扭接牢固可靠。
压接连接是将导线插入端子孔中，然后用压线钳将端子压紧，确保导线与端子之间的电气连接良好。
焊接连接则是使用焊锡将导线与端子焊接在一起，这种连接方式通常用于对连接质量要求较高的场合。
另外，导线的连接需要注意一些细节问题。
首先，要选择合适的导线规格，确保导线的横截面积能够满足电路的要求。
其次，在连接导线时，要注意导线的绝缘层是否完好，避免因绝缘层损坏导致的安全事故。
此外，还要注意连接的牢固度，确保连接处没有松动现象，以免影响电路的正常使用。
最后，导线连接完成后，需要进行一定的测试和检查工作。
可以使用万用表对连接处进行导通测试，确保连接良好。
同时，还需要对连接处进行外观检查，确保连接牢固、绝缘完好。
这些工作可以有效地保证导线连接的质量和安全性。
总的来说，导线的连接方法是电气工程中非常重要的一环。
正确的连接方法不仅可以保证电路的通畅，还可以保障电气设备的安全运行。
因此，电气工程人员在进行导线连接时，务必要掌握正确的连接技巧，确保连接质量和安全性。
电线连接方法
电线连接方法电线连接是电气工程中非常重要的一环，它直接关系到电路的正常运行和安全使用。
正确的电线连接方法不仅可以保证电路的可靠性，还能够有效地避免电线接头出现松动、短路等问题，从而提高电路的使用寿命。
在电线连接过程中，我们需要注意一些细节和技巧，下面将详细介绍电线连接的方法和注意事项。
首先，选择合适的电线连接器非常重要。
电线连接器的选择应根据电线的规格和用途来确定，一般来说，常见的电线连接器有螺钉端子、压线端子、绝缘子等。
在选择电线连接器时，要确保其能够与电线完美匹配，接触良好，不易松动。
其次，进行电线连接时，需要先将电线的绝缘层去除一定长度，露出导体。
在去除绝缘层时，要小心不要损伤导体，以免影响电线的导电性能。
去除绝缘层后，应该对导体进行适当的处理，如用压线钳将导体稍微压扁，以便更好地与连接器接触。
接下来，将电线连接器与导体进行连接。
对于螺钉端子，应先将导体插入端子孔中，然后旋紧螺钉，确保电线牢固地固定在端子上。
对于压线端子，应将导体插入端子孔中，然后用压线钳将端子夹紧，确保电线与端子之间有足够的接触面积。
连接时要注意，不要将多股导线插入同一个端子孔中，以免造成接触不良或短路。
最后，进行连接后，应该对连接部位进行绝缘处理。
可以使用绝缘胶带或绝缘套管对连接部位进行包覆，以防止电线接头短路或漏电。
绝缘处理要做到紧密、牢固，确保电线连接部位不会受到外界环境的影响。
总之，电线连接是电气工程中不可或缺的一部分，正确的连接方法能够保证电路的正常运行和安全使用。
在进行电线连接时，要选择合适的连接器，注意对导体的处理，确保连接牢固可靠，并进行绝缘处理，以保证连接部位的安全可靠。
希望以上内容能够对大家在电线连接时有所帮助。

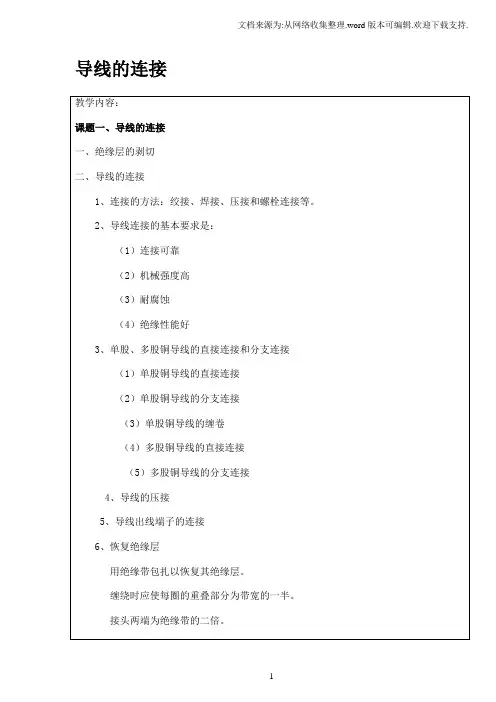

导线的连接接法
教学内容：
课题一、导线的连接
一、绝缘层的剥切
二、导线的连接
1、连接的方法：绞接、焊接、压接和螺栓连接等。
2、导线连接的基本要求是：
（1）连接可靠
（2）机械强度高
（3）耐腐蚀
（4）绝缘性能好
3、单股、多股铜导线的直接连接和分支连接
（1）单股铜导线的直接连接
（2）单股铜导线的分支连接
（3）单股铜导线的缠卷
3、剥线时不要把导线划伤和剥断。
教学内容分析：
重点：
1、电工基本工具的使用
2、单股、多股铜导线的直接连接和分支连接
难点：
1、电工工具—剥线钳的正确使用
2、多股铜导线的连接
解决方式：
1、通过讲解演示引导学生正确使用和操作。
2、学生在实习的过程中发现问题及时解决。
教学效果：
通过实际训练，学生要掌握基本的电工操作技能，提高实际动手能力，提高发现问题、分析问题、解决问题的能力和独立工作的能力，同时在培养学生对相关专业课的学习兴趣、培养学生工程实践能力方面起到积极的作用。
（4）多股铜导线的直接连接
（5）多股铜导线的分支连接
4、导线的压接
5பைடு நூலகம்导线出线端子的连接
6、恢复绝缘层
用绝缘带包扎以恢复其绝缘层。
缠绕时应使每圈的重叠部分为带宽的一半。
接头两端为绝缘带的二倍。
三、工具
钢丝钳 剥线钳 斜口钳 尖嘴钳 电工刀
四、注意事项
1、注意安全，不要让导线刮伤自己或他人。
2、正确使用工具，不要让工具夹伤或划伤手。

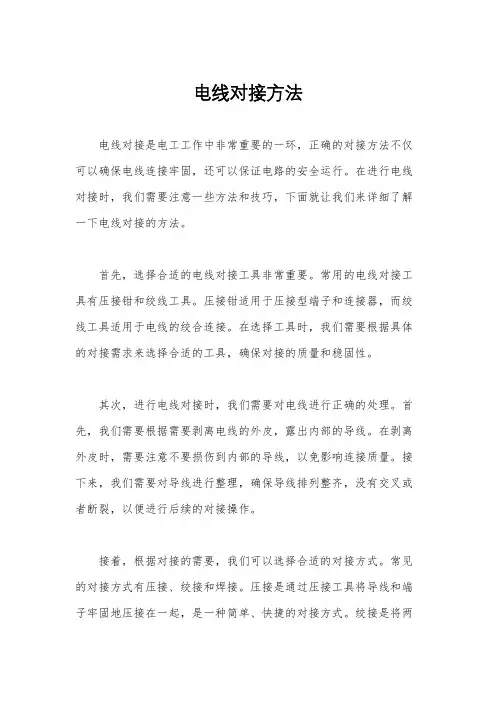

电线对接方法
电线对接方法电线对接是电工工作中非常重要的一环，正确的对接方法不仅可以确保电线连接牢固，还可以保证电路的安全运行。
在进行电线对接时，我们需要注意一些方法和技巧，下面就让我们来详细了解一下电线对接的方法。
首先，选择合适的电线对接工具非常重要。
常用的电线对接工具有压接钳和绞线工具。
压接钳适用于压接型端子和连接器，而绞线工具适用于电线的绞合连接。
在选择工具时，我们需要根据具体的对接需求来选择合适的工具，确保对接的质量和稳固性。
其次，进行电线对接时，我们需要对电线进行正确的处理。
首先，我们需要根据需要剥离电线的外皮，露出内部的导线。
在剥离外皮时，需要注意不要损伤到内部的导线，以免影响连接质量。
接下来，我们需要对导线进行整理，确保导线排列整齐，没有交叉或者断裂，以便进行后续的对接操作。
接着，根据对接的需要，我们可以选择合适的对接方式。
常见的对接方式有压接、绞接和焊接。
压接是通过压接工具将导线和端子牢固地压接在一起，是一种简单、快捷的对接方式。
绞接是将两根裸露的导线交叉绞合在一起，然后用绞线工具将其固定，是一种常用的对接方式。
焊接则是通过焊接工具将导线进行熔接，形成牢固的连接。
在选择对接方式时，需要根据具体的情况和要求来进行选择，确保对接的牢固性和稳定性。
最后，在进行电线对接后，我们需要对对接部分进行检查和测试。
首先，我们需要检查对接部分是否牢固，没有松动或者脱落的现象。
其次，我们需要进行导通测试，确保对接部分的电路连接正常，没有断路或者短路的情况。
只有经过严格的检查和测试，我们才能确保对接部分的质量和安全性。
总的来说，电线对接是电工工作中非常重要的一环，正确的对接方法可以确保电路的安全运行。
在进行电线对接时，我们需要选择合适的工具，正确处理电线，选择合适的对接方式，并且经过严格的检查和测试。
只有这样，我们才能保证对接部分的质量和稳定性，确保电路的安全运行。
希望以上内容对大家有所帮助，谢谢阅读！。
导线连接方法
导线连接方法
对于导线的连接方法，有几种常见的方式可以选择。
下面将介绍其中几种常用的连接方法：
1. 绞合连接：将两根导线的裸露部分相互绞合在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的可靠性和安全性。
2. 焊接连接：通过焊接的方式将两根导线连接在一起。
这种连接方式通常在高温或高频率环境下使用，因为焊接连接可以提供较低的电阻和更好的信号传输质量。
3. 螺旋连接：使用螺丝或螺母将导线连接在一起。
这种连接方式适用于需要频繁更换或重新连接导线的情况，因为它可以提供易于拆卸和装配的功能。
4. 插接连接：使用插头和插座将导线连接在一起。
这种连接方式通常用于低电压的电路中，因为它可以提供方便的插拔功能，并且有较高的安全性。
除了上述几种常见的连接方法外，还有其他特殊的连接方式，如绝缘子连接、压接连接等。
选择适当的连接方法应该根据具体的应用场景和导线的特性来决定，以确保连接的可靠性、稳定性和安全性。
电线正确接线方法
电线正确接线方法在进行电线接线时，正确的方法是非常重要的。
不仅可以确保电路的正常运行，还可以保障人身安全。
下面将介绍一些电线正确接线的方法。
首先，接线前需要确认电源是否已经切断，以免发生触电事故。
接线时，应该选择合适的电线规格，根据电路负荷来选择导线的截面积，以确保电线能够承受电流负荷。
另外，需要注意电线的绝缘是否完好，如有破损应及时更换，以免发生短路。
在接线过程中，应该仔细阅读电线接线图纸，了解各个导线的功能和连接方式。
根据图纸上的标识，正确连接导线，确保接线的准确性。
在连接导线时，需要使用绝缘剥线钳将电线的绝缘皮剥离，露出导线，然后使用绝缘套管将裸露的导线包裹起来，以确保安全。
另外，接线时需要注意导线的连接方式，一般有扭接、焊接和压接等方式。
扭接是将两根导线交叉缠绕在一起，然后用绝缘胶带包裹，焊接是通过焊锡将两根导线连接在一起，压接是通过压线端子将导线连接在一起。
不同的接线方式适用于不同的场合，需要根据实际情况进行选择。
在接线完成后，需要对接线进行检查，确保每根导线连接牢固，绝缘良好。
可以使用万用表对导线进行导通测试，以确保接线的准确性。
另外，还需要对接线进行绝缘测试，确保接线处没有漏电现象。
最后，接线完成后，需要对接线处进行标识，标明各个导线的功能和连接方式，以便日后维护和检修。
在接线处附近，应该设置明显的警示标识，提醒人们注意高压电线的存在，确保人身安全。
总之，电线正确接线方法是非常重要的，不仅关乎电路的正常运行，还关系到人身安全。
在进行接线时，需要选择合适的电线规格，仔细阅读接线图纸，正确连接导线，注意导线的绝缘和连接方式，完成接线后进行检查和标识，确保接线的准确性和安全性。
希望大家在进行电线接线时，能够严格按照正确的方法进行，确保电路的正常运行和人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电路改装小知识，导线正确的连接方式。
之前看了很多车友对于电气设备的安装或改装的帖子，我自己也做过一些作业。
有些朋友在进行接线操作的时候，方法欠妥。
我从以前用的汽车电工的教案里节选了一些汽车电路操作中常用的内容，与大家共享。
一、导线连接的要求
连接导线是电路安装和修理中的基本操作，导线连接的质量直接关系到电路的工况和使用安全。
一般来说，导线连接的基本原则有以下几点：
1、连接点接触良好，电阻小。
2、连接牢固，具有必要的机械强度。
3、电气绝缘性能，耐腐蚀、氧化以及防尘防水等级能达到相应的要求。
二、导线连接的方法
汽车电路中最常用的是绞接法，就是直接将需要连接的导线紧密的绞合连接在一起。
小截面单股铜导线连接方法如图所示，将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后，剪去多余线头，将线头处理平整。
大截面单股铜导线连接方法如图所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
不同截面单股铜导线连接方法如图所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
单股铜导线的分支连接。
单股铜导线的T字分支连接如图所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕，也可以向左右两个方向缠绕。
多股铜导线的直接连接。
多股铜导线的直接连接如图所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
以同样方法缠绕另一边的线头。
多股铜导线的分支连接。
多股铜导线的T字分支连接有两种方法，一种方法如图所示，将支路芯
线90°折弯后与干路芯线并行，然后将线头折回并紧密缠绕在芯线上即可
另一种方法如图所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图(b)所示方向缠绕4～5圈。
再将插入干路芯线当中的那一组朝左边按图(c)所示方向缠绕4～5圈，连接好的导线如图(d)所示。
双芯或多芯电线电缆的连接。
双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。
三、一般导线接头的绝缘处理
一字形连接的导线接头可按图所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。
将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分，见图(a)。
包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2，见图(b)，直至包缠到接头右边两圈距离的完好绝缘层处。
然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠，见图(c)、(d)，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。
包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。
在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。
导线分支接头的绝缘处理基本方法同上，T 字分支接头的包缠方向如图所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。
对导线的十字分支接头进行绝缘处理时，包缠方向如图所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
以上是汽车电路检修和改装中导线连接常用的一些正确的方法，希望对大家有用。
