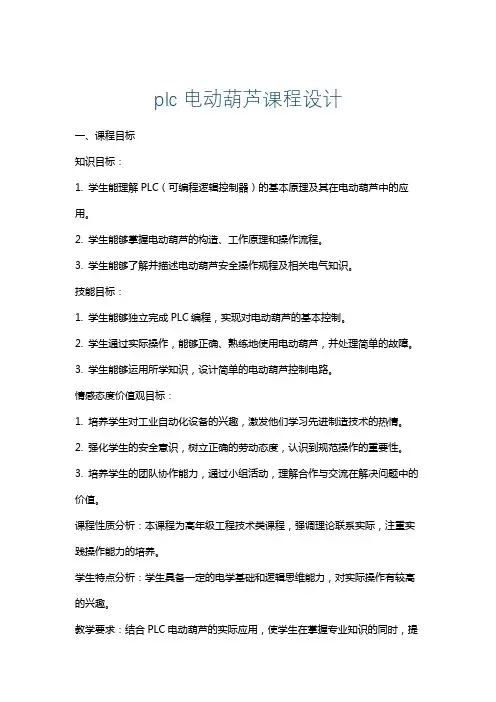

plc电动葫芦课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在电动葫芦中的应用。
2. 学生能够掌握电动葫芦的构造、工作原理和操作流程。
3. 学生能够了解并描述电动葫芦安全操作规程及相关电气知识。
技能目标：1. 学生能够独立完成PLC编程，实现对电动葫芦的基本控制。
2. 学生通过实际操作，能够正确、熟练地使用电动葫芦，并处理简单的故障。
3. 学生能够运用所学知识，设计简单的电动葫芦控制电路。
情感态度价值观目标：1. 培养学生对工业自动化设备的兴趣，激发他们学习先进制造技术的热情。
2. 强化学生的安全意识，树立正确的劳动态度，认识到规范操作的重要性。
3. 培养学生的团队协作能力，通过小组活动，理解合作与交流在解决问题中的价值。
课程性质分析：本课程为高年级工程技术类课程，强调理论联系实际，注重实践操作能力的培养。
学生特点分析：学生具备一定的电学基础和逻辑思维能力，对实际操作有较高的兴趣。
教学要求：结合PLC电动葫芦的实际应用，使学生在掌握专业知识的同时，提升实际操作和问题解决能力，确保教学内容的实用性。
通过具体的学习成果分解，为教学设计和评估提供明确的标准。
二、教学内容1. PLC基本原理与编程：介绍PLC的工作原理、结构组成及其在工业控制中的应用，重点讲解PLC的编程语言和编程方法。
教材章节：第三章“PLC基础”2. 电动葫芦构造与工作原理：详细解析电动葫芦的机械结构、电气控制系统，阐述其工作原理及性能特点。
教材章节：第四章“电动葫芦”3. 电动葫芦操作与维护：教授电动葫芦的正确操作方法、安全操作规程及日常维护保养知识。
教材章节：第五章“电动葫芦的操作与维护”4. PLC在电动葫芦控制中的应用：通过实例分析，讲解PLC在电动葫芦控制电路中的应用，指导学生进行PLC编程实践。
教材章节：第六章“PLC在电动葫芦控制中的应用”5. 实践操作与故障处理：组织学生进行实际操作训练，模拟电动葫芦运行过程中可能出现的故障，教授故障排查和处理方法。
5t电葫芦课程设计

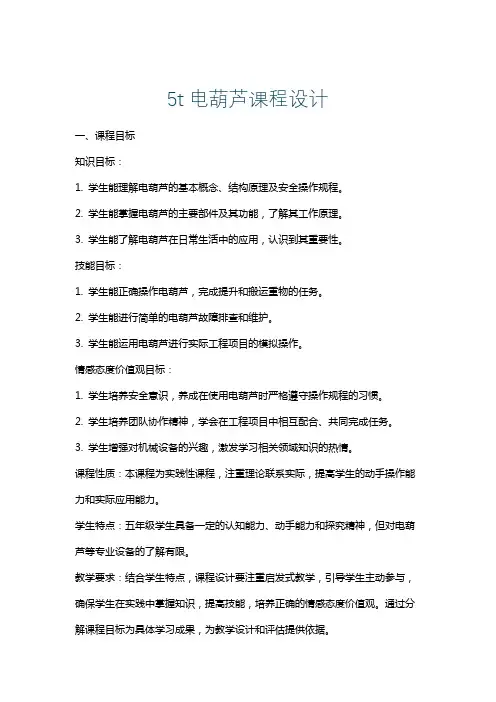

5t电葫芦课程设计一、课程目标知识目标：1. 学生能理解电葫芦的基本概念、结构原理及安全操作规程。
2. 学生能掌握电葫芦的主要部件及其功能，了解其工作原理。
3. 学生能了解电葫芦在日常生活中的应用，认识到其重要性。
技能目标：1. 学生能正确操作电葫芦，完成提升和搬运重物的任务。
2. 学生能进行简单的电葫芦故障排查和维护。
3. 学生能运用电葫芦进行实际工程项目的模拟操作。
情感态度价值观目标：1. 学生培养安全意识，养成在使用电葫芦时严格遵守操作规程的习惯。
2. 学生培养团队协作精神，学会在工程项目中相互配合、共同完成任务。
3. 学生增强对机械设备的兴趣，激发学习相关领域知识的热情。
课程性质：本课程为实践性课程，注重理论联系实际，提高学生的动手操作能力和实际应用能力。
学生特点：五年级学生具备一定的认知能力、动手能力和探究精神，但对电葫芦等专业设备的了解有限。
教学要求：结合学生特点，课程设计要注重启发式教学，引导学生主动参与，确保学生在实践中掌握知识，提高技能，培养正确的情感态度价值观。
通过分解课程目标为具体学习成果，为教学设计和评估提供依据。
二、教学内容1. 电葫芦概述- 了解电葫芦的定义、分类及适用范围。
- 熟悉电葫芦在我国的发展现状及未来趋势。
2. 电葫芦的结构与原理- 学习电葫芦的主要组成部分及其功能。
- 掌握电葫芦的工作原理和操作流程。
3. 电葫芦的安全操作规程- 掌握电葫芦操作前的准备工作及安全检查。
- 学习电葫芦操作过程中应注意的安全事项。
4. 电葫芦的操作与维护- 学习电葫芦的正确操作方法，包括启动、运行、停止等。
- 掌握电葫芦的日常维护保养知识，了解故障排查方法。
5. 电葫芦的应用实例- 分析电葫芦在工程项目、仓储物流等领域的实际应用案例。
- 学习电葫芦在不同场景下的操作技巧和注意事项。
教学内容安排和进度：第1课时：电葫芦概述及发展现状第2课时：电葫芦结构与原理第3课时：电葫芦安全操作规程第4课时：电葫芦操作与维护第5课时：电葫芦应用实例分析与实操练习本教学内容紧密结合课程目标，注重科学性和系统性，结合教材章节内容，旨在帮助学生全面了解电葫芦知识，提高实际操作能力。
课程设计电动葫芦设计
课程设计说明书课程名称：机械综合课程设计设计题目：钢丝绳电动葫芦起升用减速器设计课程设计时间：指导教师：班级：学号：姓名：目录1 题目分析 (3)2 设计计算 (3)1)电动机的确定 (3)2）总体设计计算 (4)3 齿轮的设计计算与校核 (6)1）第一对齿轮的设计与校核 (6)2）第二对齿轮的设计与校核 (11)3）第三对齿轮的设计与校核 (15)4 轴的设计与危险轴的校核 (19)5 课程设计总结 (22)6 参考文献 (22)1 题目分析电动葫芦是一种常用的搬运设备，在工厂中使用十分广泛。
电动葫芦由两部分组成，即行走机构和提升机构。
下面分别介绍各组成部分。
1．行走机构组成：行走电动机、传动机构两部分组成。
2．提升机械组成：提升电动机、卷扬机构、机械制动器（一般为盘式制动器）。
3．制动器介绍：电动葫芦（或起重机）的提升机构一定要有机械制动装置，当物体起吊到一定高度后全靠机械制动器将其制停在空中。
制动器的工作机理有液压驱动、气压驱动和牵引电磁铁驱动。
不同的驱动方式其制动的性能也不相同。
在小型电动葫芦上一般采用电磁驱动制动器。
电动葫芦（或起重机）上提升机构采用的制动器种类繁多，在小型电动葫芦上较多采用的制动器是盘式制动器，盘式制动器又称为碟式制动器。
盘式制动器重量轻、构造简单、调整方便、制动效果稳定。
为了安全起见，在起重设备上一般均采用常闭式制动器。
所谓常闭式是指在电磁机构不得电的情况下，制动器处于制动状态。
制动器安装在电动机的一端，一般情况是封闭的，用眼晴直接是看不到的，但这没有关系，一般会将牵引电磁铁的线圈引出线留在外面。
我们只要将线圈接正确就行。
当电动机得电的同时（接触器吸合时），制动器的牵引电磁铁也同时得电，制动器打开。
这种联接方式的优点是，当发生停电事故时可以立即进行制动以避免事故的发生。
其缺点是制动瞬间设备的机械抖动较大。
2 设计计算1)电动机的确定由公式得：P=FV/1000=GV/1000=10000×(4/60)/1000=0.67kwⅠ与电机Ⅱ与ⅠⅢ与Ⅱ输出轴与Ⅲ筒与输出轴总ηηηηηη==0.96×(0.99×0.99)×(0.99×0.99)×(0.99×0.99)×0.98 =0.8857 电动机功率：d p =w p /总η=0.67/0.8857=0.75266kw由于钢丝绳电葫芦起吊和停止时有一些冲击，根据冲击程度一般使用系数A k =1.4故p ≥1.4d p =1.0537kw电机转速取:n 电=1380r/min由于功能需要，采用锥形转子电机。
电动葫芦课程设计

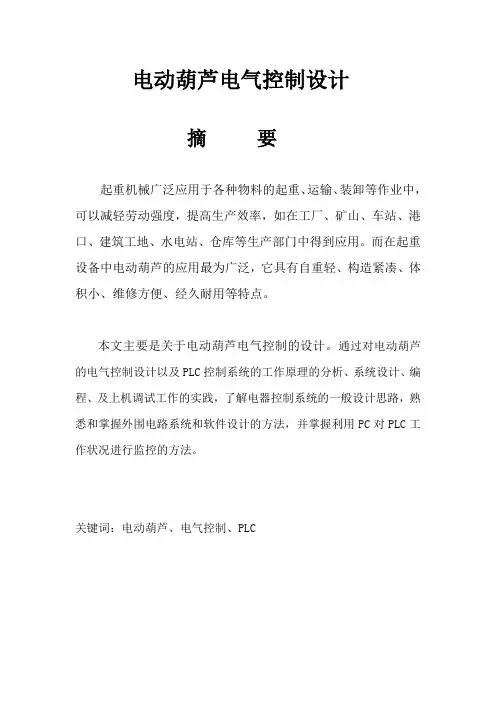

电动葫芦电气控制设计摘要起重机械广泛应用于各种物料的起重、运输、装卸等作业中，可以减轻劳动强度，提高生产效率，如在工厂、矿山、车站、港口、建筑工地、水电站、仓库等生产部门中得到应用。
而在起重设备中电动葫芦的应用最为广泛，它具有自重轻、构造紧凑、体积小、维修方便、经久耐用等特点。
本文主要是关于电动葫芦电气控制的设计。
通过对电动葫芦的电气控制设计以及PLC控制系统的工作原理的分析、系统设计、编程、及上机调试工作的实践，了解电器控制系统的一般设计思路，熟悉和掌握外围电路系统和软件设计的方法，并掌握利用PC对PLC工作状况进行监控的方法。
关键词：电动葫芦、电气控制、PLC目录摘要 (1)第1章设计内容 (4)1.1 设计目的 (4)1.2 设计要求 (4)1.2.1 基本要求 (4)1.2.2 提高 (4)1.3 设计任务书 (5)1.3.1 设计任务 (5)1.3.2 时间安排 (6)第2章电气原理设计 (6)2.1 设计原则 (6)2.2 设计过程 (7)2.2.1 电机正反转控制 (7)2.2.2 Y/△启动控制 (8)2.2.3 能耗制动控制 (9)2.2.4 反接制动控制 (10)2.2.5 电气原理图 (11)第3章电气工艺安装 (12)3.1 安装前准备 (12)3.2 元器件的布置及接线 (12)3.2.1 元件的选择 (12)3.2.2 测试 (13)3.2.3控制板安装原则 (13)第四章PLC控制设计 (13)4.1 PLC选型及I/O分配 (14)4.2 绘制梯形图 (14)4.3 PLC程序 (14)4.4 绘制外围接线图 (17)参考文献 (18)第1 章设计内容1.1 设计目的通过电气控制技术的课程设计实践，使学生掌握电气控制系统的设计方法、电器元件的选用、电气控制线路的安装与调试，掌握可编程控制器硬件电路的设计方法，熟练使用小型可编程控制器的编程软件，掌握可编程控制器软件程序的设计思路和梯形图的设计方法，掌握可编程控制器程序的应用及调试、监控、运行方法，掌握设计资料整理和绘图软件的使用方法。
5.5吨电葫芦课程设计
5.5吨电葫芦课程设计一、课程目标知识目标：1. 学生能够理解电葫芦的基本概念、分类及其在工程中的应用。
2. 学生能够掌握5.5吨电葫芦的构造、工作原理及其相关技术参数。
3. 学生能够了解电葫芦操作的安全规程及维护保养方法。
技能目标：1. 学生能够操作5.5吨电葫芦，进行简单的起吊作业。
2. 学生能够根据实际需求，选择合适的电葫芦并进行初步的故障排除。
3. 学生能够运用所学知识，分析并解决电葫芦在工程应用中的问题。
情感态度价值观目标：1. 培养学生对电葫芦操作的兴趣，激发他们学习工程技术的热情。
2. 增强学生的安全意识，培养他们在实际操作中严谨、负责的态度。
3. 培养学生团队合作精神，提高他们在工程实践中的沟通与协作能力。
课程性质：本课程属于工程技术类课程，注重实践操作和理论知识相结合。
学生特点：初三学生，具有一定的物理知识和动手能力，对新技术和新设备充满好奇。
教学要求：结合学生特点，注重实践操作，让学生在实际操作中掌握知识，提高技能。
同时，强调安全意识，培养学生严谨、负责的态度。
在教学过程中，关注学生的情感态度价值观的培养，使他们在学习过程中形成正确的价值观。
通过分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 电葫芦概述- 电葫芦的定义、分类及应用场景- 电葫芦在我国工程技术领域的发展现状2. 5.5吨电葫芦的构造与工作原理- 电葫芦的主要组成部分及其功能- 5.5吨电葫芦的工作原理及力学原理3. 电葫芦技术参数与选型- 电葫芦的主要技术参数解析- 根据实际需求选择合适的电葫芦4. 电葫芦的操作与安全规程- 电葫芦的操作步骤及注意事项- 电葫芦操作的安全规程及事故预防5. 电葫芦的维护保养与故障排除- 电葫芦的日常维护保养方法- 常见故障现象、原因及排除方法6. 实践操作与案例分析- 实际操作5.5吨电葫芦，进行起吊作业- 分析工程中电葫芦的应用案例，提高学生解决实际问题的能力教学内容安排和进度：第1-2课时：电葫芦概述、构造与工作原理第3-4课时：技术参数与选型、操作与安全规程第5-6课时：维护保养与故障排除、实践操作与案例分析三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过生动的语言、形象的比喻和具体的案例，讲解电葫芦的基本概念、构造、工作原理等理论知识。
电动葫芦直尺课程设计

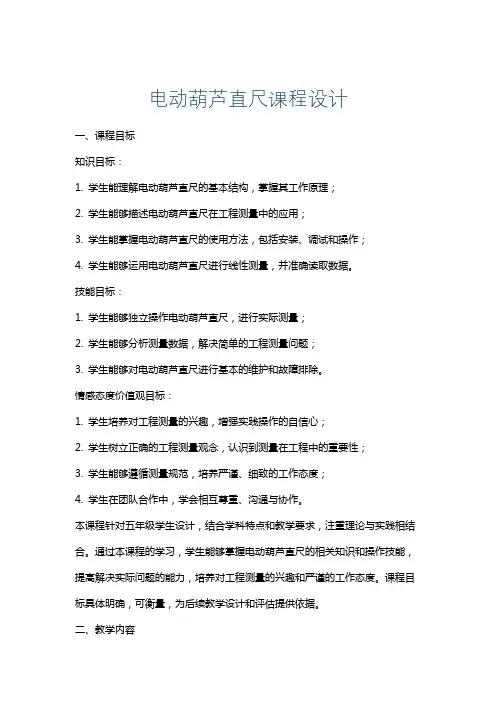

电动葫芦直尺课程设计一、课程目标知识目标：1. 学生能理解电动葫芦直尺的基本结构，掌握其工作原理；2. 学生能够描述电动葫芦直尺在工程测量中的应用；3. 学生能掌握电动葫芦直尺的使用方法，包括安装、调试和操作；4. 学生能够运用电动葫芦直尺进行线性测量，并准确读取数据。
技能目标：1. 学生能够独立操作电动葫芦直尺，进行实际测量；2. 学生能够分析测量数据，解决简单的工程测量问题；3. 学生能够对电动葫芦直尺进行基本的维护和故障排除。
情感态度价值观目标：1. 学生培养对工程测量的兴趣，增强实践操作的自信心；2. 学生树立正确的工程测量观念，认识到测量在工程中的重要性；3. 学生能够遵循测量规范，培养严谨、细致的工作态度；4. 学生在团队合作中，学会相互尊重、沟通与协作。
本课程针对五年级学生设计，结合学科特点和教学要求，注重理论与实践相结合。
通过本课程的学习，学生能够掌握电动葫芦直尺的相关知识和操作技能，提高解决实际问题的能力，培养对工程测量的兴趣和严谨的工作态度。
课程目标具体明确，可衡量，为后续教学设计和评估提供依据。
二、教学内容1. 电动葫芦直尺的结构与原理- 介绍电动葫芦直尺的组成部分；- 解释电动葫芦直尺的工作原理；- 分析电动葫芦直尺在工程测量中的应用优势。
2. 电动葫芦直尺的使用与操作- 讲解电动葫芦直尺的安装与调试方法；- 演示电动葫芦直尺的操作步骤；- 强调操作过程中的注意事项及安全规范。
3. 线性测量与数据处理- 掌握线性测量的基本方法；- 学习使用电动葫芦直尺进行线性测量；- 介绍测量数据的记录、整理和分析方法。
4. 电动葫芦直尺的维护与故障排除- 了解电动葫芦直尺的日常维护保养方法；- 学习简单的故障排除技巧；- 强调维护与故障排除在保证测量精度和设备使用寿命方面的重要性。
教学内容依据课程目标，紧密结合教材，保证科学性和系统性。
教学大纲明确，教学内容安排合理，进度适中。
通过本章节的学习，学生能够全面掌握电动葫芦直尺的相关知识和技能，为实际应用打下坚实基础。
电动葫芦设计说明书
!合肥工业大学课程设计说明书}(设计题目：电动葫芦学生姓名：张蒙祺学号：专业班级：机械设计07-6指导教师：黄康赵小勇尤涛.2011年1月22日'摘要电动葫芦简称电葫芦,是一种轻小型起重设备。
应用领域：提升、牵移、装卸重物，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。
关键词：起重机械电动葫芦Electric hoist is a kind of small lifting equipment .Application areas: promotion, led moving, loading and unloading heavy objects, such as various sized concrete, steel and mechanical equipment installation and mobile, for construction and installation companies, factories and mines in the civil construction and bridge construction, electricity, shipbuilding, automobile manufacturing , Buildings, roads, bridges, metallurgical, mining, slope tunnels, wells and other infrastructure construction management protection of mechanical equipment.|Keywords：Lifting Mechanical Electric hoist目录1 引言 (5)|2 设计任务书 (6)3 起升机构动力学计算 (7)钢丝绳最大拉力 (7)钢丝绳直径的计算与选择 (7)卷筒结构及尺寸计算与选择 (8)卷筒绳槽尺寸 (8)卷筒直径 (8)卷筒长度 (8)】卷筒厚度 (9)卷筒转速 (9)卷筒强度计算 (9)电动机选择 (10)电动机类型选择 (10)电动机容量的确定及发热校核 (11)4 传动系统设计及计算 (13)传动方案的拟定及传动比计算 (13)%行星齿轮传动的齿数确定 (14)传动比条件 (14)通同心条件 (14)邻接条件 (15)装配条件 (15)齿数的确定 (15)5 传动装置的承载能力和效率计算 (16)行星齿轮传动的受力分析 (16)》行星齿轮传动承载能力计算 (16)按齿面接触强度计算小齿轮分度圆直径 (16)按齿轮弯曲强度计算齿轮模数 (17)行星齿轮传动的效率计算 (18)6 运行机构的设计计算 (19)运行机构方案设计 (19)运行机构中车轮、轨道的选择 (19)车轮 (19)￥轨道 (20)运行机构中电动机及制动器的选择 (22)运行阻力的计算 (22)运行机构驱动电动机的选择 (22)运行机构中减速器装置的设计计算 (24)结构形式 (24)传动比分配 (24)各轴运动学和动力学参数 (24)&传动零件的设计 (25)7 电动葫芦的电气控制 (26)8 参考文献 (27)^、￥1 引言电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。
电动葫芦设计
3．选择钢丝绳 按式(4-1)。钢丝绳的静拉力
按式(4-3)，钢丝绳的破断拉力
按标准选用6×37钢丝绳，其直径d＝15.5mm，断面面积 d＝89.49mm2，公称抗拉强度σ＝2000MPa，破断拉力 Qs＝178500N。
4．计算卷简直径 按式(4-4)，卷筒计算直径 D0＝ed＝20×15.5＝310 mm 按标准取D0＝300mm。 按式(4-6)，卷筒转速
表4-3 锥形转子异步电动机(ZD型)
注：引自《机械产品目录)第19册，机械工业出版社，1985年。
电机尺寸见 附录表
(二)计算减速器的载荷和作用力 1．计算减速器的载荷 工作时，由于电动葫芦提升机构齿轮减速器承受不稳定循环 变载荷，因此在对零件进行疲劳强度计算时，如果缺乏有关工 作载荷记录的统计资料，对工作载荷类型为中级的电动葫芦， 可以图4-6所示的典型载荷图作为计算依据。 零件在使用寿命以内，实际总工作时数
电动机轴上的最大转矩Tmax为计算依据。电动机轴上的最大转矩
式中： Φ’——过载系数，是电动机最大转矩与JC％值为25％时电动机 额定转矩之比，对电动葫芦，可取φ’＝3.1； Pjc ——JC％值为25％时电动机的额定功率，kW； njc —— JC％值为25％时电动机转速，r／min。
2．分析作用力 为使结构紧凑，电动葫芦齿轮减速器的几根轴一般不采用 平面展开式布置，而是采用如图4-7所示的、轴心为三角形顶点 的布置形式。图中OⅠ(Ⅳ)、OⅡ、OⅢ分别为轴I(Ⅳ)、Ⅱ、Ⅲ的轴 心，因而各轴作用力分析比较复杂。 当各级齿轮中心距aAB、aCD和aEF确定后，即可根据余弦定理 ，由下式求得中心线间的夹角，即
式中 [n]——许用安全系数。对工作类型为中级的电动葫芦， [n]＝5.5；
