8.3 地下洞室

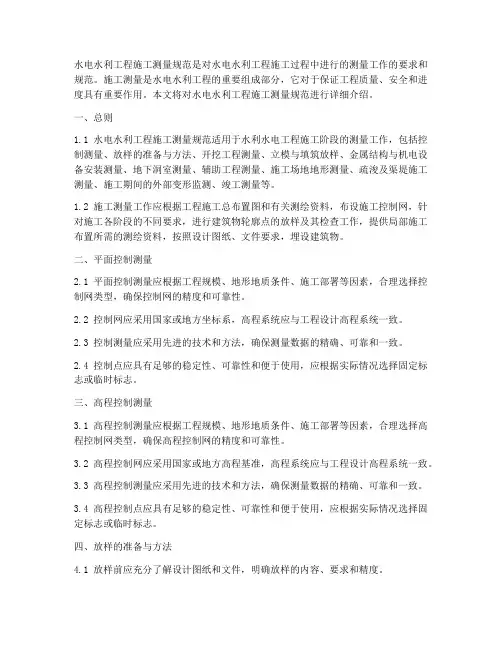

水电水利工程施工测量规范
水电水利工程施工测量规范是对水电水利工程施工过程中进行的测量工作的要求和规范。
施工测量是水电水利工程的重要组成部分，它对于保证工程质量、安全和进度具有重要作用。
本文将对水电水利工程施工测量规范进行详细介绍。
一、总则1.1 水电水利工程施工测量规范适用于水利水电工程施工阶段的测量工作，包括控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构与机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、施工期间的外部变形监测、竣工测量等。
1.2 施工测量工作应根据工程施工总布置图和有关测绘资料，布设施工控制网，针对施工各阶段的不同要求，进行建筑物轮廓点的放样及其检查工作，提供局部施工布置所需的测绘资料，按照设计图纸、文件要求，埋设建筑物。
二、平面控制测量2.1 平面控制测量应根据工程规模、地形地质条件、施工部署等因素，合理选择控制网类型，确保控制网的精度和可靠性。
2.2 控制网应采用国家或地方坐标系，高程系统应与工程设计高程系统一致。
2.3 控制测量应采用先进的技术和方法，确保测量数据的精确、可靠和一致。
2.4 控制点应具有足够的稳定性、可靠性和便于使用，应根据实际情况选择固定标志或临时标志。
三、高程控制测量3.1 高程控制测量应根据工程规模、地形地质条件、施工部署等因素，合理选择高程控制网类型，确保高程控制网的精度和可靠性。
3.2 高程控制网应采用国家或地方高程基准，高程系统应与工程设计高程系统一致。
3.3 高程控制测量应采用先进的技术和方法，确保测量数据的精确、可靠和一致。
3.4 高程控制点应具有足够的稳定性、可靠性和便于使用，应根据实际情况选择固定标志或临时标志。
四、放样的准备与方法4.1 放样前应充分了解设计图纸和文件，明确放样的内容、要求和精度。
4.2 放样应根据施工控制网和设计图纸，采用适当的方法和工具，进行建筑物轮廓点的放样及其检查工作。
4.3 放样过程中应严格遵守测量规范，确保测量数据的精确、可靠和一致。

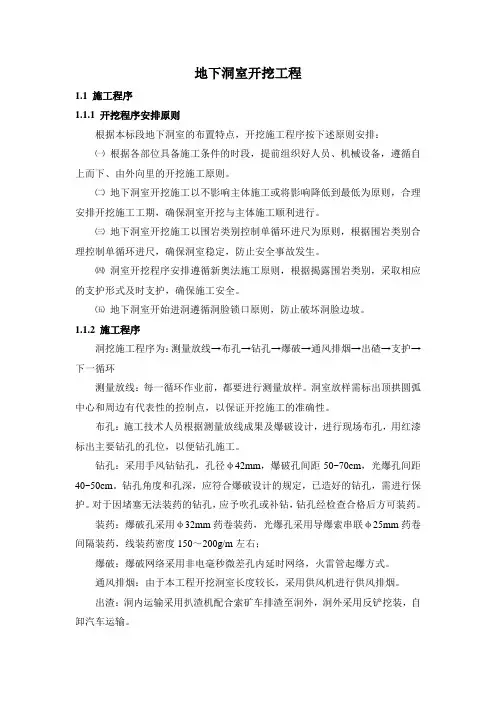

地下洞室开挖工程施工方案
地下洞室开挖工程1.1 施工程序1.1.1 开挖程序安排原则根据本标段地下洞室的布置特点，开挖施工程序按下述原则安排：㈠根据各部位具备施工条件的时段，提前组织好人员、机械设备，遵循自上而下、由外向里的开挖施工原则。
㈡地下洞室开挖施工以不影响主体施工或将影响降低到最低为原则，合理安排开挖施工工期，确保洞室开挖与主体施工顺利进行。
㈢地下洞室开挖施工以围岩类别控制单循环进尺为原则，根据围岩类别合理控制单循环进尺，确保洞室稳定，防止安全事故发生。
㈣洞室开挖程序安排遵循新奥法施工原则，根据揭露围岩类别，采取相应的支护形式及时支护，确保施工安全。
㈤地下洞室开始进洞遵循洞脸锁口原则，防止破坏洞脸边坡。
1.1.2 施工程序洞挖施工程序为：测量放线→布孔→钻孔→爆破→通风排烟→出碴→支护→下一循环测量放线：每一循环作业前，都要进行测量放样。
洞室放样需标出顶拱圆弧中心和周边有代表性的控制点，以保证开挖施工的准确性。
布孔：施工技术人员根据测量放线成果及爆破设计，进行现场布孔，用红漆标出主要钻孔的孔位，以便钻孔施工。
钻孔：采用手风钻钻孔，孔径φ42mm，爆破孔间距50~70cm，光爆孔间距40~50cm。
钻孔角度和孔深，应符合爆破设计的规定，已造好的钻孔，需进行保护。
对于因堵塞无法装药的钻孔，应予吹孔或补钻，钻孔经检查合格后方可装药。
装药：爆破孔采用φ32mm药卷装药，光爆孔采用导爆索串联φ25mm药卷间隔装药，线装药密度150～200g/m左右；爆破：爆破网络采用非电毫秒微差孔内延时网络，火雷管起爆方式。
通风排烟：由于本工程开挖洞室长度较长，采用供风机进行供风排烟。
出渣：洞内运输采用扒渣机配合索矿车排渣至洞外，洞外采用反铲挖装，自卸汽车运输。
安全处理：出碴之前，应有专职负责安全处理人员将掌子面及顶拱的松动岩体和危石进行处理，避免事故发生。
支护：岩石破碎的洞段，爆破完后及时采用锚杆、喷锚等方法进行支护，必要时视地质情况采用钢支撑支护。

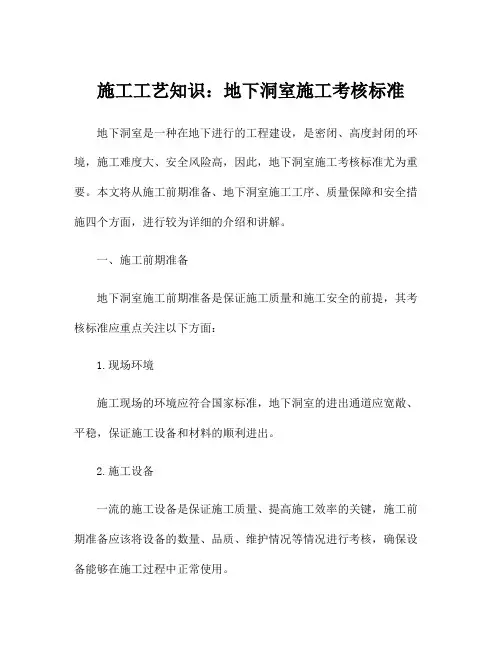

施工工艺知识：地下洞室施工考核标准
施工工艺知识：地下洞室施工考核标准地下洞室是一种在地下进行的工程建设，是密闭、高度封闭的环境，施工难度大、安全风险高，因此，地下洞室施工考核标准尤为重要。
本文将从施工前期准备、地下洞室施工工序、质量保障和安全措施四个方面，进行较为详细的介绍和讲解。
一、施工前期准备地下洞室施工前期准备是保证施工质量和施工安全的前提，其考核标准应重点关注以下方面：1.现场环境施工现场的环境应符合国家标准，地下洞室的进出通道应宽敞、平稳，保证施工设备和材料的顺利进出。
2.施工设备一流的施工设备是保证施工质量、提高施工效率的关键，施工前期准备应该将设备的数量、品质、维护情况等情况进行考核，确保设备能够在施工过程中正常使用。
3.材料选用地下洞室施工所需要的材料质量应符合国家标准，材料前期准备应选购正规企业生产并经过质检的材料，规范施工材料运输和存储。
二、地下洞室施工工序地下洞室施工是一个多环节、多工序耗时比较长的过程，其施工工序应符合国家施工标准，并按照施工工艺规范有序进行，以确保施工质量。
1.隧道导洞隧道导洞是隧道压实工程的第一步，是保证隧道能够正常施工、使用的关键步骤，其考核标准应重点关注以下方面：导洞精度、导洞速度、导洞质量和设备选用。
2.岩石锚杆岩石锚杆的主要作用是保证隧道围岩的加固，其考核标准应重点关注以下方面：锚杆长度、直径、板眼间距和质量，锚杆材质，锚杆插举次数和深度。
3.隧道压实隧道压实是保障隧道使用安全，保证隧道工程质量的重要步骤，其考核标准应重点关注以下方面：压实机种类、质量、配合加固材料的短板补充、压实时间、强度。
三、质量保障地下洞室工程的质量保障是保证工程长期稳定运行的保证，其考核标准应重点关注以下方面：1.施工过程监测施工过程监测是地下洞室工程的必要环节，其考核标准应重点关注以下方面：监测精度、监测数据准确性、监测频率、数据反馈及时等。
2.质量检验地下洞室工程的材料、设备、施工、工程质量等都需要进行质量检验，其考核标准应重点关注以下方面：抽检比例、检测方法、检测人员、检测报告。
洞室作业全操作规程
洞室作业规程AQBZ/J/17/081基本规定1.1地下开挖工程的开挖施工应遵守“安全第一、以人为本"的原则，正确处理安全、质量、进度和经济的关系。
1.2地下开挖工工程应根据地形、地质、洞室尺寸、洞室形状等条件,通过技术经济比较选择合理的施工方法。
1.3应在合同规定的区域内,制定环境保护和水土保护措施，并与项目建设同步实施.1.4地下开挖工程施工过程中，应制定安全监测方案，开展安全监测工作。
1.5应根据地质条件和设计要求,制定开挖和支护万案，经企业负责人审批后和监理人核准后提出申请审批后实施.1。
6地下开挖工程施工期间，若围岩条件与原勘察结果有较大变化,向监理方（业主方)；再由业主方委托勘察单位进行补充勘探，必要时还应进行专门的试验研究工作，复核原定的地质参数。
根据新的复核结果调整施工方案，并报监理人核准.1。
7应根据实际施工情况，进行地质预报；并根据预报制定安全施工预案。
必要时，人可组织相关单位对安全施工预案进行审查.1。
8当地下开挖工程施工过程中，出现异常地质变化时，我公司应做好记录，专业技术人员应进行详尽的地质测绘与编录。
必要时，业主应及时组织设计、施工等监理、单位共同商定处理措施。
1。
9洞内应设置排水沟、集水坑，用水泵排水，确保工作面及运输道路的路面无积水。
1。
10地下洞室开挖过程中，应根据地下洞室的工程规模、地质条件、施工方法开展安全监测工作，以指导开挖施工和确定加固方案及支护参数。
1。
11交叉洞室在贯通前应优先安排锁口锚杆施工。
1。
12应制定防止水淹洞室措施及瓦斯等有害气体的防治措施.2土石方开挖2.1洞室开挖2.1.1地下开挖工程施工前，应对地下洞室洞口岩体稳定性进行分析，确定开挖方法、支护措施和洞口边坡加固方案等。
2.1。
2洞室开挖的洞口边坡上不应存在浮石、危石及倒悬石。
2。
1。
3作业施工环境和条件相对较差时，施工前应制定全方位的安全技术措施，并对作业人员进行交底。
2.1。
【建筑工程管理】大型地下洞室群施工方案
某大型地下洞室群安全稳定快速施工方案第一章概述根据对现场情况的初步了解，结合我局的长期隧道施工经验制定本方案。
1.1工程概况1、本工程为海军军事工程，工程范围是建于紧邻海岸山体内总长3km的隧道群，岩石洞挖工程量约110万m3，包括主洞及若干条支洞。
其中主洞为30m宽、28m高(净尺寸)、长800m直墙拱形洞室，洞内设大吨位吊车梁(见图1-1)。
2、主洞洞身航道水深11m(最高潮位)，航道两侧设5m宽码头面。
在方案中，假定主洞洞底高程为±0.00，其他高程均以此推算。
图1-1 主洞断面图3、洞身段拱部钢筋混凝土衬砌，边墙锚喷支护；洞口段钢筋混凝土全断面防护衬砌。
4、主洞开设若干条支洞，跨度分别为8m、22m、15m，高度一般为15m左右，作为辅助用房。
其中有两处支洞分别高53m、38m，跨度15m，长200~300m。
5、本工程由辅助坑道(支洞)进入主洞施工，辅助坑道在不同里程处进入主洞中部(水位以上，约距底板15m)(见图1-2)。
洞口部分待洞内施工完毕后，在洞外伪装保护下，完成开挖衬砌。
6、地质条件：为整体性较好的Ⅰ、Ⅱ类花岗岩，最大抗压强度为140~150Mpa。
不良地质对本工程影响不大。
7、水电条件难以保证，需考虑自发电和海水淡化应用问题。
8、工期紧迫，尽量快速施工。
图1-2 平面布置示意图1.2 总体施工程序1.2.1 总体施工程序安排原则1、工程准备工作尽量加快，各项保障工作提前准备就绪。
2、以主洞施工为中心展开工作。
3、多支洞(施工通道)同时进入主洞、多工作面平行作业，洞口段预留20m挡水段。
4、主洞分三层开挖，先上层、后下层、最后开挖中层。
5、支洞(盲洞)施工安排在中层开挖之前，上层开挖之后，与顶拱衬砌和下层开挖同时进行。
6、洞内工作完成后，进行洞口段爆破。
1.2.2 施工总体程序安排施工总体程序安排见框图(图1-3)所示。
图1-3 施工总体程序框图1.3 工程特点、主要技术难点及对策1.3.1 工程的主要特点1、特殊的使用工艺。
水利水电工程施工规范
SL中华人民共和国水利行业标准SL303—2004替代SD J 338—89水利水电工程施工组织设计规范Specifications for ConstructionPlanningof Water Resources and HydropowerEngineering2004—08—23 发布2004—12—01 实施中华人民共和国水利部发布前言根据水利部水利水电规划设计管理局(水总局科[2001]1号)文件和《水利技术标准编写规定》（SL 1—2002）的要求，对1990 年1 月1 日发布的行标《水利水电工程施工组织设计规范（试行）》（SD J 338—1989）进行修订。
和SDJ338-89相比，本标准基本上保持了原标准的总体框架和主要内容，作了局部调整。
全标准分为8 章38 节284 条和8 个附录，主要技术内容有：──明确了水利水电工程施工组织设计的作用，规定了标准的适用范围；──规定了施工组织设计的编制原则、工作依据、所需资料和引用标准；──对施工组织设计主要工作（施工导流、主体工程施工、施工交通运输、施工工厂设施、施工总布置和施工总进度）的一般要求、采用标准、设计原则和有关技术问题作了具体规定。
本次修订的主要内容有：──适用范围增加了“小型水利水电工程”施工组织设计可参考使用本标准；──标准中尽力反映了“市场经济”对施工组织设计的要求；──标准中体现了“环境保护”和“水土保持”对施工组织设计的要求；──增加了施工组织设计的“引用标准”；──施工导流中列入了“风险度分析法”；──修订了“坝体施工期临时度汛洪水标准”；──取消了“过木设施”的内容；──增加了部分成熟的新技术、新工艺和新方法；──强调了“料场规划”的作用；──增加了大体积混凝土温度控制的有关施工要求；──增加了“金属结构及机电安装工程”施工方法的有关要求；──增加了“施工总布置堆场及仓库面积估算”的有关要求；──施工总进度中补充了“工程准备期”和“地面厂房”的施工进度。
地下洞室工程PPT课件
主要工程地质特征
结构特征和完整 定状态（坑道跨
状态
度5m时）
硬质岩石[饱和抗压极限强度[Rb>60Mpa （600kgf/cm2）]：受地质构造影响轻微，节理 不发育，无软弱面（或夹层）；层状岩层为 厚层，层间结合良好
呈巨块状整体结 构
围岩稳定，无坍 塌，可能产生岩 爆
波速度
VV(km/s)
>4.5
• BQ=90+3Rc+250Kv • 注：使用上式时，应遵守下列限制条件： • ①当Rc>90Kv+30时，应以Rc=90Kv+30和Kv代入计
算BQ值。 • ②当Kv>0.04Rc+0.4时，应以Kv=0.04Rc+0.4和Rc
代入计算BQ值。
.
7
铁路隧道围岩的基本分级
《铁路工程地质勘察规范》TB10012-2001
.
3
按用途分类
类型
代 表 性 地 下 洞室
主要特点
地下 交通 运输
铁路隧道、公路隧道、地下铁道、 水下隧道、地下通道（含车站地下通 道及人行道）
1.多数单洞,也有相距很近的平行的两个单线洞。 2.一般为中等跨度，铁路亦有大跨度。 3.除地下通道外，一般都较长 4.地下铁道、地下通道多属浅埋，且多位于土层中。
择余地小。
第2节 地下洞室围岩分类
• 围岩分类是为解决地下洞室的围岩稳定和 支护问题而建立的。
• 围岩分类是围绕地下洞室的稳定性和支护 的影响因素而作为分类原则，这些因素主 要有：岩体的结构特征和完整状态；岩体 强度；岩石的风化程度；地下水的影响； 区域构造影响和地震影响等。
.
5
洞室围岩质量分级
地下洞室工程施工程序
地下洞室工程是指在地下进行的开挖、支护、衬砌等工程活动，施工环境复杂，技术要求高，施工程序也就显得尤为重要。
本文将从地下洞室工程的施工准备、施工流程、施工技术及质量控制等方面进行详细阐述。
一、施工准备1. 地质勘查：在施工前，要对地下洞室的地质情况进行详细的勘查，了解地质结构、岩性、地下水等情况，为洞室开挖和支护提供依据。
2. 设计方案：根据地质勘查结果，制定合理的洞室设计方案，包括洞室尺寸、走向、支护结构等。
3. 施工设备：根据洞室设计和施工要求，准备相应的施工设备，如挖掘机、装载机、混凝土泵、喷锚机等。
4. 施工材料：准备施工所需的材料，如混凝土、钢筋、锚杆、喷射混凝土等。
5. 施工人员：组织施工队伍，对施工人员进行技术培训和安全教育。
6. 施工现场：对施工现场进行清理、平整，设置安全警示标志，确保施工安全。
二、施工流程1. 洞室开挖：根据设计方案，采用挖掘机等设备进行洞室开挖，注意控制洞室尺寸和坡度。
2. 初期支护：洞室开挖完成后，应及时进行初期支护，包括喷射混凝土、锚杆施工、钢筋网片安装等，以稳定洞室围岩。
3. 二次衬砌：在初期支护后，进行二次衬砌施工，包括混凝土浇筑、模板安装、钢筋焊接等，提高洞室的稳定性和耐久性。
4. 排水降水：地下洞室施工过程中，要进行排水降水，防止地下水对施工造成影响。
5. 施工通道：在洞室施工过程中，要施工通道，方便施工人员和设备进出。
6. 施工监控：对施工过程进行监控，及时发现和处理施工中的问题。
三、施工技术1. 洞室开挖技术：采用合理的开挖方法，如新奥法、传统的钻爆法等，控制洞室开挖的质量和速度。
2. 支护技术：根据洞室围岩的稳定情况，采用合适的支护方法，如喷锚支护、钢支撑等。
3. 衬砌技术：采用混凝土衬砌，提高洞室的稳定性和耐久性。
4. 排水降水技术：采用合理的排水降水方法，如井点降水、深井降水等。
四、质量控制1. 施工质量控制：严格按照设计方案和施工技术要求进行施工，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(三)评价内容 详细勘察阶段地下洞室岩土工程勘察报告，除按本规范第14章的
4.按洞室轴线与水平面的关系可分为： 水平洞室
地下洞室
竖井
倾斜洞室
5.按围岩介质类型可分为： 土洞
地下洞室
岩洞 另外，还有人工洞室与天然洞室之分。
三、地下洞室主要的岩土工程问题
围岩应力
地下洞室主要的 岩土工程问题
围岩压力 围岩变形与破坏 围岩抗力
各种类型的地下洞室，所产生的岩土工程问题不尽相同，对 地质条件的要求也不同，因而所采用的研究方法和研究内容也 不尽相同。
一、围岩分级的目的
①作为选择施工方法的依据； ②进行科学管理及正确评价经济效益； ③确定结构上的荷载(松散荷载)； ④给出衬砌结构的类型及其尺寸； ⑤制定劳动定额、材料消耗标准的基础等等。
二、围岩分类方法 目前国内外已提出的围岩方法有数十种之多，在定性的，也
有定量的；有单一因素分类，也有考虑多种因素的综合分类；分 类原则和考虑因素也不尽相同。
在各种分类中，考虑较多的因素有以下几种：岩体完整性、 成层条件、岩块强度、结构面发育情况及地下水等。
8.3.3 地下洞室围岩稳定性评价
围岩稳定性评价是地下洞室岩土工程研究的核心。
定性评价
稳定性评价
定量评价
工程地质条件综 合分析
围岩强度与相应 的围岩应力之比
8.3.4 地下洞室的勘察要点
一、可行性研究勘察
（一）详细勘察内容： 1.查明地层岩性及其分布，划分岩组和风化程度，进行岩石物
理力学性质试验； 2.查明断裂构造和破碎带的位置、规模、产状和力学属性，划
分岩体结构类型； 3.查明不良地质作用的类型、性质、分布，并提出防治措施的
建议；
4.查明主要含水层的分布、厚度、埋深，地下水的类型、水 位、补给排泄条件，预测开挖期间出水状态、涌水量和水质的腐 蚀性；
本章主要讨论单个水平人工岩石洞室的岩土工程勘察与评价。
8.3.2 地下洞室围岩分类
围岩分类是地下洞室围岩稳定性分析的基础、也是解决地 下洞室设计与施工工艺标准化的一个重要途径。从岩体工程地质 特征出发，总结在各种围岩条件下的支护结构和施工工艺方面成 功和失败经验教训的基础上，经过分析概括，即可将围岩归纳为 几大类。
（二）勘察方法 初步勘察应采用工程地质测绘、勘探和测试等方法，初步查明选定
方案的地质条件和环境条件，初步确定岩体质量等级(围岩类别)，对 洞址和洞口的稳定性做出评价，为初步设计提供依据。
(三) 初步勘察时，勘探与测试应符合下列要求： 1.采用浅层地震剖面法或其他有效方法圈定稳伏断裂、构造破碎
带，查明基岩埋深、划分风化带； 2.勘探点宜沿洞室外侧交叉布置，勘探点间距宜为100~200m，
周 恩 来 的 窑 洞 卧 室
煤矿井 筒
煤矿巷 道
二级水电站超长引水隧洞
二、地下洞室的分类 1.按用途可分为：
地下洞室
交通隧道 水工隧洞 矿山巷道 地下厂房和仓库 地下铁道 地下军事工程
2.按内壁有无水可分为： 有压洞室
地下洞室
无压洞室
3.按断面形状洞室 城门洞形地下洞室 马蹄形地下洞室
5.城市地下洞室需降水施工时，应分段提出工程降水方案和 有关参数；
6.查明洞室所在位置及邻近地段的地面建筑和地下构筑物、 管线状况，预测洞室开挖可能产生的影响，提出防护措施。
(二) 勘察方法
详细勘察时，勘探点宜在洞室中线外侧6~8m交叉布置，山区地下 洞室按地质构造布置，且勘探点间距不应大于50m；城市地下洞室的 勘探点间距，岩土变化复杂的场地宜小于25m，中等复杂的宜25~40m， 简单的宜为40~80m。
4.必要时，可进行钻孔弹性波或声波测试，钻孔地震CT或钻 孔电磁波CT测试；
5.室内岩石试验和土工试验项目，应按本规范第11章的规定执 行。
三、 详细勘察
详细勘察应采用钻探、钻孔物探和测试为主的勘察方法，必要时可 结合施工导洞布置洞探，详细查明洞址、洞口、洞室穿越线路的工程 地质和水文地质条件，分段划分岩体质量等级（围岩类别），评价洞 体和围岩的稳定性，为设计支护结构和确定施工方案提供资料。
8.3 地下洞室
8.3.1 概述
一、地下洞室的概念 地下洞室：人工开挖或天然存在于岩土体内作为各种用途的构筑
物统称为地下洞室。也有称为地下建筑或地下工程的。 起源：一是人类为了居住而挖掘的窑洞；二是为了采掘地下资源
而挖掘的矿山巷道等。 埋深2500m；跨度50m。
杜 甫 出 生 的
窑 洞
毛 泽 东 住 过 的 窑 洞
采取试样和原位测试勘探孔不宜少于勘探孔总数的2/3；控制性勘探 孔深度，对岩体基本质量等级为Ι级和ΙΙ级的岩体宜钻入洞底设计标 高下1~3m；对ΙΙΙ级岩体宜钻入3~5m，对ΙV级、V级的岩体和土层， 勘探孔深度应根据实际情况确定；
3.每一主要岩层和土层均应采取试样，当有地下水时应采取水 试样；当洞区存在有害气体或地温异常时，应进行有害气体成分、 含量或地温测定；对高地应力地区，应进行地应力量测；
可行性研究勘察应通过搜集区域地质资料，现场踏勘和调查， 了解拟选方案的地形地貌、地层岩性、地质构造、工程地质、水文 地质和环境条件，做出可行性评价，选择合适的洞址和洞口。
二、 初步勘察
(一) 勘察内容 初步查明下列问题： 地貌形态和成因类型；地层岩性、产状、
厚度、风化程度； 断裂和主要裂隙的性质、产状、充填、胶结、 贯通及组合关系； 不良地质作用的类型、规模和分布； 地震地 质背景； 地应力的最大主应力作用方向； 地下水类型、埋藏条 件、补给、排泄和动态变化； 地下水体的分布及与地下水的关 系，淤积物的特征； 洞室穿越地面建筑物、地下构筑物、管道 等既有工程时的相互影响。
采集试样和原位测试勘探孔数量不应少于勘探孔总数的1/2。 详细勘察时，第四系中的控制性勘探孔深度应根据工程地质、水 文地质条件、洞室埋深、防护设计等需要确定；一般性勘探孔可钻至 基底设计标高下6~10m。控制性勘探孔深度，可按本节第4.2.6条第2款 的规定执行。
详细勘察的室内试验和原位测试，除应满足初步勘察的要求外，对城 市地下洞室尚应根据设计要求进行下列试验：
要求执行外，尚应包括下列内容： 1.划分围岩类别； 2.提出洞址、洞口、洞轴线位置的建议； 3.对洞口、洞体的稳定性进行评价； 4.提出支护方案和施工方法的建议； 5.对地面变形和既有建筑的影响进行评价。
