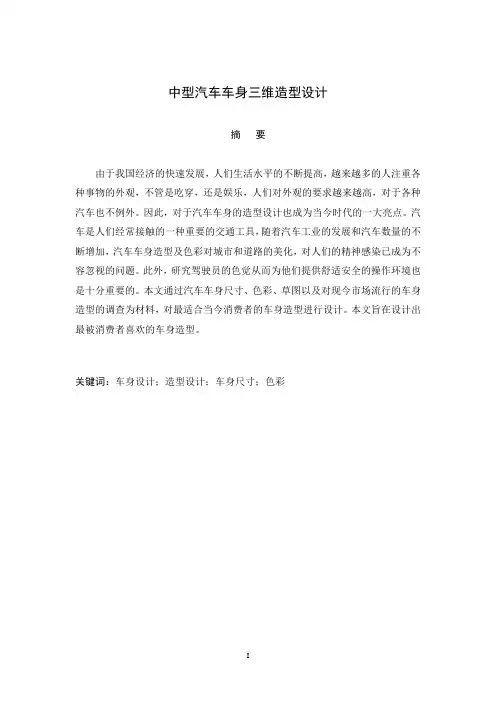

中型汽车车身三维造型设计

中型汽车车身三维造型设计摘要由于我国经济的快速发展,人们生活水平的不断提高,越来越多的人注重各种事物的外观,不管是吃穿,还是娱乐,人们对外观的要求越来越高,对于各种汽车也不例外。
因此,对于汽车车身的造型设计也成为当今时代的一大亮点。
汽车是人们经常接触的一种重要的交通工具,随着汽车工业的发展和汽车数量的不断增加,汽车车身造型及色彩对城市和道路的美化,对人们的精神感染已成为不容忽视的问题。
此外,研究驾驶员的色觉从而为他们提供舒适安全的操作环境也是十分重要的。
本文通过汽车车身尺寸、色彩、草图以及对现今市场流行的车身造型的调查为材料,对最适合当今消费者的车身造型进行设计。
本文旨在设计出最被消费者喜欢的车身造型。
关键词:车身设计;造型设计;车身尺寸;色彩Medium automotive three-dimensional modelling designAbstractAutho:Tutor:Because of the rapid development of our economy, improvement of people's living standards, more and more people on the appearance of things, whether food, or entertainment, people are increasingly demanding to look for automobiles and proportion. So, for the automobile body modelling design has become a highlight of the era. The car is often contact is an important means of transportation, along with the development of the car industry and an increasing number of cars, car body shape and color of the city and the way of people, the beautification spirit infection has become a problem that nots allow to ignore. In addition, the research of the pilot to provide them with comfortable opsins safety operation environment is very important. Based on automobile body size, color, sketches of the market popular nowadays and the investigation for the material body modelling, the most suitable for today's consumers body modelling design. This paper aims to design the most consumers like body shape.Keywords: Design;Modelling design;Body size and color目录1前言 (1)2汽车车身的方案设计 (2)2.1目前较流行的中型汽车车身的分析 (5)2.1.1造型及结构的分析 (5)2.1.2色彩的分析 (8)2.2收集资料和调查 (11)2.2.1问卷调查表 (12)2.2.2分析问卷调查结果 (12)3确定车身的设计方案 (14)3.1车身方案的分析 (14)3.2结构的分析和最佳造型的确定 (16)3.3色彩的分析和最佳色彩的确定 (18)4外形结构的分析和尺寸的确定 (19)5汽车车身的平面设计 (21)5.1车身的平面图的生成 (21)5.2色彩的选择和效果图 (22)结论 (24)致谢 (25)参考文献 (26)2 汽车车身的方案设计汽车车身形式在发展过程中主要经历了马车型汽车、箱型汽车、甲壳虫型汽车、船型汽车、鱼型汽车。
毕业(论文)——钢卷运输车

钢卷运输车摘要钢卷运输车是广泛用于轧钢生产线上的一种重要的轧钢辅助设备,其设计特点和工作性能的好坏直接影响到整个轧钢生产线的生产效率。
它是将卷取机上的钢卷运输到打捆机的重要运输设备,给轧钢生产带来了极大的方便。
本设计主要是对钢卷运输车的行走传动机构和升降机构进行设计和改造。
本次设计研究的主要内容包括总体方案设计的选择、行走机构、升降机构的设计、主要零部件的设计与校核等。
在本设计中钢卷运输车的行走机构的驱动方式的选择了电机驱动,由于传动比较大,故小车的传动机构选择了二级齿轮蜗轮蜗杆减速器。
该减速器有两个输出端通过联轴器联接驱动车轮轴使车轮转动。
钢卷运输车的升降动作由液压缸驱动完成。
现如今随着我国钢铁行业的迅速发展,轧钢生产相关的设备也向着高效、简单、节能化发展。
钢卷运输车在轧钢实现自动化生产方面起到了很大的作用,所以对于钢卷运输车的设计,既要其安全可靠,也要易于检修和维护,适合不同的生产要求同时也要最大程度的降低成本。
国外该技术已比较发达,我国在引进国外技术的同时也要根据实际需要不断的创新。
促进我国轧钢生产实现更加快速的发展。
关键词:钢卷;运输;升降机构;冷轧The Transport Vehicle Of Rolling SteelAbstractThe transport vehicle of rolling steel is an important auxiliary equipment which is widely used in rolling mill production line, its design features and work performance has a direct impact on the productivity of the entire rolling line. It is an important transportation equipment which transports steel roll from recoiling machine to bander, which make it convenient to the production of steel rolling. This design is mainly to design and remould the walking and driving mechanism and lifting mechanism of the transport vehicle of rolling steel. The main content of this design research includes the choice of the overall plan of design, traveling mechanism, the design of lifting mechanism and the design of main components’ design and checking and so on. In this design,the drive mode of traveling mechanism of transport vehicle of rolling steel is by motor machine. Because of the tachometer drive ratio is big, I choose two stage gear worm reducer for the small one. The reducer has two output ends which connect the wheels by coupler to make the wheels run. The movement of lifting mechanism is driven by the hydraulic cylinder to complete. Nowadays , with the rapid development of China's iron and steel industry, the related equipment of steel rolling production has efficient, simple, and energy saving development. The transport vehicle has played a big role in achieving automation production , so the design must be safe and reliable, easy to repair and preserve, suitable for different production requirements and also to reduce the cost of the big extent. The technology has been developed in other countries, so we should bring in the foreign technology and also innovate according to our actual need. To promote the steel rolling production for China to achieve more rapid development.KEY WORDS: rolling steel, transport, lifting mechanism, cold rolling目录摘要............................................................................................................................................ Abstract (I)1绪论 01.1 选题的背景 01.2 国内外研究状况和相关领域中的研究成果 (1)1.3 课题的研究方法 (1)1.4 研究的内容 (1)2 总体方案设计 (3)2.1 方案设计 (3)2.2 方案的对比 (3)2.3 方案的确定 (4)3电动机选择 (7)3.1 设计参数 (7)3.2 电动机的选择 (7)3.2.1 电机类型的选择 (7)3.2.2 选择电动机 (9)3.2.3 电动机的校核 (9)4 主要零件设计与参数计算 (11)4.1 传动比分配 (11)4.1.1 各级运动参数 (11)4.2 设计减速器第一级斜齿轮传动 (12)4.2.1 选定齿轮类型、精度等级、材料及齿数 (12)4.2.2 按齿面接触强度设计 (12)4.2.3 按齿根弯曲强度设计计算 (14)4.2.4 几何尺寸计算 (15)4.3 蜗轮蜗杆的设计 (16)4.3.1 选用蜗杆传动类型 (16)4.3.2 选用蜗轮蜗杆材料 (16)4.3.3 按齿面接触疲劳强度进行设计 (17)4.3.4 蜗轮蜗杆的主要尺寸参数 (18)4.3.5 校核齿根弯曲疲劳强度 (19)4.4 确定传动系统轴的最小直径和主要轴的受力分析 (19)4.4.1 减速器输入轴的最小直径和受力分析 (19)4.4.2 计算减速器中间轴的最小直径 (20)4.4.3 减速器输出轴的最小直径和受力分析 (20)4.4.4 车轮轴的尺寸的确定 (21)4.5 轴的校核 (21)4.5.1 减速器输出轴的校核 (21)4.5.2 车轮轴的校核 (23)4.6 联轴器的选择 (26)4.6.1 选择减速器输出端与车轮轴之间的联轴器 (26)4.6.2 选择电动机与减速器之间的联轴器 (27)4.7 键的尺寸确定及校核 (27)4.7.1 减速器输出轴上键的尺寸的确定 (27)4.7.2 车轮与车轴承之间键的尺寸与校核 (28)4.7.3 蜗轮与蜗轮轴之间的键的选择与校核 (29)4.8 选择轴承并校核其寿命 (29)4.8.1 减速器轴承的选择与轴承寿命校核 (29)4.8.2 选择车轮轴上的轴承并校核 (33)4.9 车轮的校核 (35)4.10 车轮的打滑校核 (36)4.11 钢卷运输车升降机构液压缸的选择 (37)5 润滑方式的选择 (38)5.1 轴承润滑方式的选择 (38)5.2 减速器润滑方式的选择 (38)6 钢卷运输车经济与环保分析 (39)6.1 环保分析 (39)6.2 经济性分析 (39)6.2.1 投资回收期的计算 (39)6.2.2 设备合理的更新期的计算 (40)结束语 (42)致谢 (43)参考文献 (44)1 绪论1.1 选题的背景在轧钢机械生产中,除了在轧机上完成塑性变形工序外,在整条生产线中还有一系列的辅助工序,如大型轧钢厂车间的表面清洗、加热、轧制,锯切和矫正等工序。
当代重型公路卡车造型设计研究

图1重型公路卡车的空气动力学套件
图2重型公路卡车驾驶室的布置特征
二、当代重型公路卡车整体造型风格
1.由粗犷到精致 重型公路卡车重视功能与性能设计,往往在 造型设计上表现得简单粗糙。但人们对车辆的附
加价值越来越关注,也对新型重型公路卡车提出 了更多情感与审美方面的要求。购买重型公路卡 车的用户,希望其能够体现出作为公路王者应有 的气魄;而制造商也希望通过对高端车型的精心 设计,反映产品的自身价值与技术优势。
图3部分现代重型公路卡车造型语言的定位与对比
万方数据
1 10
设计艺术研究DEsIGN REsEARcH vd.1№.1 201 1
2.稳重干练与豪放夸张两种风格的分化 (1)稳重干练。具有稳重干练的造型风格的
工业产品,让人联想到具有同样性格的人,以冷静、 踏实、可信赖的特征让人心动。这样的风格非常 符合重型公路卡车的功能特点:可靠、方便、高效, 以顺利完成商务运输为首要目标。
以曼(MAN)与沃尔沃(V01vo)为代表的车 型,在整车造型语言上力求简洁干练的稳重风格, 将重型公路卡车巨大尺寸给人的压迫感收敛起来, 代之以可靠实用的感觉(见图4)。
图4沃尔沃FHl6【左)与曼lGX I右J
曼TGX车型采用最传统的方舱驾驶室造型。 从进气格栅到头灯再到驾驶室侧窗,各种分件轮 廓都接近于倒圆角的长方形,驾驶室表面的轮廓 线也基本保持垂直或水平状态。整车每个细节都 避免了任何具有倾向性的造型线面结构,而代之 以宽容友好的造型语言。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中型货车总体设计及其3D造型毕业论文目录1.货车主要参数的选择 (1)1.1汽车形式的选择 (1)1.1.1轴数和驱动形式 (1)1.1.2货车的布置形式 (2)1.2货车主要参数的确定 (3)1.2.1货车主要的尺寸的确定 (3)1.2.2货车质量参数的确定 (6)1.3发动机的选择 (13)1.3.1发动机的形式的选择 (13)1.3.2发动机的主要性能指标的选择 (13)1.3.3发动机的布置 (16)1.4轮胎的选择 (18)1.5传动比的计算和选择 (19)1.5.1驱动桥主减速器传动比的确定 (19)1.5.2.变速器Ⅰ档传动比的确定 (20)1.5.3变速器的选择 (21)2.货车主要性能的计算 (23)2.1货车动力性的分析 (23)2.1.1货车的驱动力与行驶阻力 (23)2.1.2货车动力特性计算 (25)2.2.3货车加速度 (26)2.2货车功率平衡计算 (27)2.2 货车燃油经济性的分析 (28)2.3货车操纵稳定性的分析 (31)2.4货车通过性的分析 (32)2.5运动校核 (33)2.5.1传动轴跳动校核 (33)2.5.2转向拉杆与悬架导向机构的运动协调校核 (34)3.货车的3D造型 (36)3.1 CATIA软件的简介 (36)3.1.1 CATIA软件的发展历史 (36)3.1.2 CATIA软件的应用现状 (36)3.1.3 CATIA V5在汽车工业上的应用 (37)3.1.4 CATIA V5版本应用特点: (37)3.2 CATIA软件功能介绍 (38)3.2.1 CATIA V5基本功能简介 (38)3.2.2 基于CATIA 车身造型设计功能模块介绍 (39)3.3零部件的造型 (41)3.3.1驾驶室的造型 (41)3.3.2车架的造型 (46)3.3.2车厢的造型 (46)3.3.3轮胎的造型 (46)3.3.4其他主要部件的造型 (48)3.4货车的装配 (50)结束语 (51)致谢 (52)参考文献 (53)附录Ⅰ汽车参数表 (54)附录Ⅱmatlab程序 (55)1.货车主要参数的选择人们从事生产劳动离不开汽车。
在日常生活中,汽车特别是轿车是经常使用的交通工具。
汽车工业出现的高新技术多数在轿车上首先得到应用。
目前,轿车的产量、保有量占汽车总产量和保有量的绝对多数。
一方面,拥有轿车是标志人们生活水平的提高;另一方面,大量运行着的汽车所造成的公害又降低了人们的生活质量。
因此,人们对汽车提出越来越高的要求,包括研制节油汽车和开发应用新能源;有关法规对汽车的排放和噪声提出更严格的要求;对汽车安全性提出更高的要求,达到乘坐汽车有安全感、愉快感,汽车发生碰撞事故时能够妥善保护成员、对汽车提出居住性要求,不仅坐在汽车里舒适,而且能与外界进行信息交流。
1.1汽车形式的选择不同形式的汽车,主要体现在轴数、驱动形式以及布置形式上有区别。
由于汽车形式对整车使用性能、外形尺寸、质量、轴荷分配和制造成本等方面影响很大,故在选择汽车形式时应综合考虑上述因素。
1.1.1轴数和驱动形式汽车的轴数是根据车辆的用途、总质量、使用条件、公路车辆法规和轮胎负荷能力而确定。
我国公路标准规定,对于四级公路及桥梁,单轴最大允许轴载质量为10t,双连轴最大允许轴载质量为18t(每轴9t)。
根据公路对汽车轴载质量的限制、所设计汽车的总质量、轮胎的负荷能力以及使用条件等,可以确定汽车的轴数。
由于双轴汽车结构简单、制造成本低,故总质量小于19t的公路运输车辆广泛采用这种方案。
总质量在19~26t的公路运输车采用三轴形式,总质量更大的汽车采用四轴和四轴以上的形式。
驱动形式常用4×2、4×4、6×2等代号表示。
其中前一位数字表示车轮总数,后一位数字表示驱动轮数。
采用4×2驱动形式的汽车结构简单、制造成本低,多用于轿车和总质量小些的公路用车辆上。
本车属于中型货车,总质量约为10t,考虑到制造成本和使用条件等因素,所以采用4×2驱动形式。
1.1.2货车的布置形式汽车布置形式是指发动机、驱动轴和车身(或驾驶室)的相互关系和布置特点而言。
汽车的使用性能除取决于整车和各总成的有关参数以外,汽车的布置形式对使用性能也有重要影响。
根据发动机位置的不同,货车的布置形式有发动机前置后桥驱动、发动机中置后桥驱动和发动机后置后桥驱动。
采用发动机前置后轮驱动布置形式的货车有维修发动机方便、传动系及操纵系统比较简单等优点,在货车上应用广泛。
少数货车的发动机采用中置的型式。
这种车型的优点是驾驶室的布置不受发动机的限制,座位和汽车的总高可以降低,噪声小,轴距主总长较短,这对轴荷分配有利,但发动机需特殊设计,维修不便,离合器,变速器和油门需远离操纵,故在货车上采用不多。
后置发动机的型式在货车上应用就更少,只在后置发动机——后轮驱动的轿车变型为货车时有所采用。
这类车货箱底板过高,后轴过载,操纵复杂是其严重的缺点。
按驾驶室与发动机相对位置的不同,货车可分为四种型式。
(1)长头式:发动机布置在驾驶室之前。
(2)短头式:发动机的小部分伸入到驾驶室。
(3)平头式:发动机机位于驾驶室。
(4)偏置式:驾驶室偏置于发动机旁。
长头式的优点是维修发动机方便,驾驶室受热、受振少,操纵杆容易布置,驾驶员的安全感较好,前轮负荷较轻;其缺点是汽车面积利用率低,总长较大,最小转弯半径较大,视野性差。
它比较适合使用条件较差的中、重型货车和越野车。
平头式的优缺点和长头式正好相反。
而短头式的特点介于两者之间。
由于平头式在面积利用率、机动性和视野性等方面的优点,因而在微、轻型货车上得到广泛的应用,它还用可翻式结构来克服发动机维修不便的缺点,所以在重型汽车列车上的应用也日益增多。
不同吨位货车的平头式驾驶室,其布置也不同:(1)发动机位于前轴之上,且处于两侧座位之间;(2)发动机位于前轴之上,且位于座位之下;(3)发动机位于前轴之后,且位于座位之下。
偏置式驾驶室主要用于矿山自卸车上,它具有平头式的一些优点,如视野宽广、轴距短等,还具有驾驶室通风条件好,便于发动机维修等优点。
对比各布置型式,并考虑本车的实际情况,本车采用平头式,发动机布置于前轴之上且位于座位之下。
1.2货车主要参数的确定1.2.1货车主要的尺寸的确定汽车的主要尺寸有外廓尺寸、轴距、轮距、前悬、后悬等。
1. 外廓尺寸汽车的总长、总宽和总高应根据汽车的用途、道路条件、吨位、外形设计、公路限制和结构布置等因素来确定。
在总体设计时要力求减少汽车的外廓尺寸,以减轻汽车总重,提高汽车的动力性、经济性和机动性。
各国对公路运输车辆的外廓尺寸均有法规限制。
这是为了适合本国的公路、桥梁和运输标准以及保证驾驶的安全性。
GB1589-89汽车外廓尺寸限界规定汽车外廓尺寸长:货车、越野车、整体式客车不应超过m18,半挂汽车12,单铰接式客车不超过m列车不超过m20;不包括后视镜,汽车宽不超过m5.2;16,全挂汽车列车不超过m5.空载、顶窗关闭状态下,汽车高不超过m4;后视镜等单侧外伸量不得超出最大宽度处250mm;顶窗、换气装置开启时不得超出车高mm300。
根据本车的特点,参考同类车型,本车的外廓尺寸如下:L=7810mm;总长:aB=2400mm;总宽:aH=2600mm。
总高:a2. 轴距L轴距L对整备质量、汽车总长、最小转弯半径、传动轴长度、纵向通过半径有影响。
当轴距短时,上述各指标减小。
此外,轴距还对轴荷分配有影响。
轴距过短会使车厢(箱)长度不足或后悬过长;上坡或制动时轴荷转移过大,汽车制动性和操纵稳定性变坏;车身纵向角振动增大,对平顺性不利;万向节传动轴的夹角增大。
原则上轿车的级别越高,装载量或载客量多的货车或客车轴距取得长。
对机动性要求高的汽车轴距宜取短些。
为满足市场需要,工厂在标准轴距货车基础上,生产出短轴距和长轴距的变型车。
不同轴距变型车的轴距变化推荐在0.4~0.6m 的围来确定为宜。
各类汽车的轴距和轮距标准见下页表1.1表1.1各类汽车的轴距和轮距本车为中型货车,参照表1.1,轴距L 选取为4250mm3. 前轮距1B 和后轮距2B汽车轮距对汽车的总宽、总重、横向稳定性和机动性影响较大。
轮距越大,则横向稳定性越好,悬架的角刚度也越大,对增大汽车车厢宽也有利。
但轮距加宽,汽车的总宽和总重一般也加大,而且容易产生向车身侧面甩泥的缺点,所以轮距不宜过大,轮距的数值必须与所要求的汽车总宽相适应。
汽车的前轮距主要取决于车架前部的宽度、前悬架的宽度、前轮最大转角、轮胎宽度、转向拉杆与转向轮以及车架间的运动间隙等因素,因此要通过具体布置才能最后确定。
汽车的后轮距取决于车架后部的宽度、弹簧宽度、弹簧与车架和车轮之间的间隙以及轮胎宽度等因素。
根据表1.1,并且参考同类车型以及根据本车的结构和布置,选取本车的前后轮距分别为:mm B 18001=;mm B 18002=。
4. 前悬F L 和后悬R L前悬的长度应能布置保险杠、散热器、风扇、发动机等部件。
从撞车安全性考虑希望前悬长些,从视野角度考虑又要求前悬短些。
前悬对平头汽车上下车的方便性有影响,前钢板弹簧长度也影响前悬尺寸。
汽车的前悬长度不宜过长,否则汽车的接近角过小,不利于通过性。
后悬的长度主要取决于轴距和轴荷分配的要求,同时要保证适当的离去角。
一般来说,后悬不宜过长,否则上、下坡时容易刮地 ,转弯时也不灵活。
货车的后悬一般在1200mm ~2200mm 之间。
经过分析并参考同类样车,根据本车的结构性能要求,本车选取前悬mm L F 1350=,后悬mm L R 2100=5.货车车头长度的确定货车车头长度指从汽车的前保险杠到驾驶室后围的距离,车头长度对车身长度有绝对影响。
此外,车头长度对汽车外观效果、驾驶室居住性、汽车面积利用率和发动机的接近性等有影响。
本次课设驾驶室是单排座并且后带一个卧铺所以取货车车头长度为mm 2158。
6.货车车厢尺寸的确定要求车箱尺寸在运送散装煤和袋装粮食时能装足额定吨数。
车箱边板高度对汽车质心高度和装卸货物的方便性有影响。
参考同类车型选取车箱尺寸(外部)mm mm mm 61024005500⨯⨯1.2.2货车质量参数的确定1.汽车的装载质量(简称装载量)e m汽车的装载质量是指在硬质良好路面上行驶时所允许的额定装载量。
汽车在碎石路面上行驶时,装载质量应为好路面的75%~85%。
越野汽车的装载量是指越野行驶时或在土路上行驶时的额定装载量。
本车的装载质量5.5吨2.整车整备质量0m整车整备质量是指车上带有全部装备(包括随车工具、备胎等),加满燃料、水,但没有装货和载人时的整车质量。
整车整备质量对汽车的成本和使用经济性均有影响。
目前,尽可能减少整车整备质量的目的是通过减轻整车整备质量增加装载量或载客量;抵消因满足安全标准、排气净化标准和噪声标准所带来的整备质量的增加;节约燃料。
