传动链的种类及特点介绍
链传动的特点和类型
第一节 链传动的特点和类型
一、链传动的类型 组成 ：链传动由主动链轮1、从动链轮2和绕在链轮上并与链 轮啮合的链条3组成
按工作特性分：起重链，牵引链，传动链 传动链接形式分：套筒链；滚子链；齿形链；成型链
起重链
牵引链
传动链 用于一般机械中传递运动和动力，通常工作 速度v≤15m/s。传动链有齿形链和滚子链两种。
对于低速链传动，其主要失效形式为过载拉断，故应按
静强度计算，校核其静强度安全系数s即：
S FQm 4 ~ 8 K AFt
第五节 链传动的布置、张紧和润滑 一、链传动的布置
二、链传动的张紧
三、链传动的润滑
良好的润滑能减小链传动的摩擦和磨损，能缓和 冲击、帮助散热，是链传动正常工作的必要条件
第二节 滚子链和链轮 一、滚子链的结构和规格
滚子链组成 内链板1 套筒2 销轴3 外链板4 滚子5
滚子链有单排、双排、多排。 排数一般不超过三排或四 排，以免由于制造和安装误差的影响使各排链受载不均。
滚子链接头形式 ： 链条的长度用链节数表示，一般选用偶数链节，
这样链的接头处可采用开口销或弹簧卡片来固定。
(1)选择链轮的齿数z1、z2 (2)初定中心距a0 (3)确定链节距p (4)校核链速v，确定润滑方式 (5)确定链条节数Lp （6）计算实际中心距a (7)计算轴压力FQ (8)计算链轮端面和轴面尺寸，绘制链轮工作图
s FQm K A Ft
2.低速链传动（v<0.6mm）的静强度计算
二、传动的特点
链传动兼有带传动和齿轮传动的特点： (1)和带传动相比。链传动能保持平均传动比不变； 传动效率高；张紧力小，因此作用在轴上的压力较小； 能在低速重载和高温条件下及尘土飞扬的不良环境中工 作； (2)和齿轮传动相比。链传动可用于中心距较大的场 合且制造精度较低； (3)只能传递平行轴之间的同向运动，不能保持恒定 的瞬时传动比，运动平稳性差，工作时有噪声。
链传动
“链传动”自学笔记链传动由主动轮、从动轮和绕在两轮上的链条所组成,靠链条和链轮齿的齿合来传递运动和动力。
一、链传动的分类1.链传动可分为两类1.按功用可分为传动链，输送链和起重链。
2.按结构可分为齿形链(或无声链)和短节距精密滚子链(简称滚子链)。
齿形链:由成组齿形链板左右交错排列,并用铰链联接而成,它运转平稳，噪声小，受冲击载荷能力高。
但结构复杂，质量大，成本高。
常用于高速或运动精密和可靠性要求较高的传动装置中。
滚子链：结构简单，成本低，生产量大，从低速到较高速，从轻载到重载都适用在传动链中占有主要地位。
2.滚子链的结构如图8-2所示，滚子链由内链板1，外链板2，销轴3，套筒4和滚子5组成。
其中，内链板与套筒，外链板与销轴分别用过盈配合固连，滚子与套筒套筒与销轴分别是间隙配合。
当内链板相对绕曲时套筒可绕销轴自由转动。
为了减小链子与齿轮的磨檫，链板一般制成“8”形。
3.滚子链的标准链条上相邻两销轴中心的距离称为节距,用p 表示，节距是链传动的重要参数。
节距p 越大，链的各部分尺寸和重量也越大,承载能力越高，且在链轮齿数一定时，链轮尺寸和重量随之增大。
因此，设计时在保证承载能力的前提下，应尽量采取较小的节距。
载荷较大时可选用双排链（图9-4）或多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。
链条的长度用链节数表示，一般选用偶数链节，这样链的接头处可采用开口销或弹簧卡片来固定，如图9-5a 、b ）所示，前者用于大节距链，后者用于小节距链。
当链节为奇数时，需采用过渡链节如图9-5c ）所示。
由于过渡链节的链板受附加弯矩的作用，一般应避免采用。
GB/T1243-97规定滚子链分为A 、B 系列，其中A 系列较为常用，其主要参数如表9-1所示。
表中链号和相应的国际标准号一致，链号图9-3滚子链图9-4 双排滚子链乘以25.4/16mm即为节距值。
a) b) c)图9-5 滚子链接头形式表9-1 A系列滚子链的基本参数和尺寸(GB/T1243-97)链号节距p(mm)排距P t(mm)滚子外径d1(mm)内链节内宽b1(mm)销轴直径d2(mm)内链板高度h2(mm)单排极限拉伸载荷F Q（KN）单排每米质量q(kg/m)08A 12.70 14.38 7.92 7.85 3.98 12.07 13.8 0.6010A 15.875 18.11 10.16 9.40 5.09 15.09 21.8 1.0012A 19.05 22.78 11.91 12.57 5.96 18.08 31.1 1.5016A 25.40 29.29 15.88 15.75 7.94 24.13 55.6 2.6020A 31.75 35.76 19.05 18.90 9.54 30.18 86.7 3.8024A 38.10 45.44 22.23 25.22 11.11 36.20 124.6 5.6028A 44.45 48.87 25.40 25.22 12.71 42.24 169.0 7.5032A 50.80 58.55 28.58 31.55 14.29 48.26 222.4 10.1040A 63.50 71.55 39.68 37.85 19.85 60.33 347.0 16.1048A 76.20 87.83 47.63 47.35 23.81 72.39 500.4 22.60 滚子链的标记为：链号—排数—链节数标准号。
传动链条的主要类型和应用特点
传动用短节矩精密套筒链（简称套筒链）
除无滚子外，结构和尺寸同滚子链。重量轻、
成本低，并可提高节距精度。为提高承载能力，可利用原滚子的空间加大销轴和套筒尺寸，增大承压面积。
不经常传动，中低速传动或起重装置（如配重、铲车起升装置）等。
弯板滚子传动链（简称弯板链）
无内外链节之分，磨损后链节节距仍较均匀。
弯板使链条的弹性增加，抗冲击性能好。销轴、
套筒和链板间的间隙较大，对链轮共面性要求
较低。销轴拆装容易，便于维修和调整松边下
垂量。
低或极低速、载荷大、有尘土的开式传动和两轮不易共面处，如挖掘
机等工程机械的行走机构、石油机械等。
齿形传动链（又名无声链）
由多个齿形链片并列铰接而成。链片的齿形

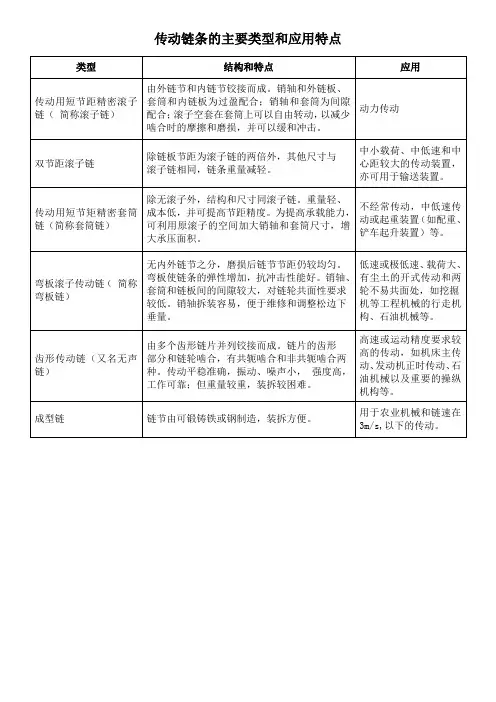

传动链条的主要类型和应用特点
类型
结构和特点
应用
传动用短节距精密滚子链（简称滚子链）
由外链节和内链节铰接而成。销轴和外链板、
套筒和内链板为过盈配合；销轴和套筒为间隙配合；滚子空套在套筒上可以自由转动，以减少啮合时的摩擦和磨损，并可以缓和冲击。
动力传动
双节距滚子链
除链板节距为滚子链的两倍外，其他尺寸与
滚子链相同，链条重量减轻。
部分和链轮啮合，有共轭啮合和非共轭啮合两
种。传动平稳准确，振动、噪声小，强度高，
工作可靠；但重量较重，装拆较困难。
高速或运动精度要求较高的传动，如机床主传动、发动机正时传动、石
油机械以及重要的操纵机构等。
成型链
链节由可锻铸铁或钢制造，装拆方便。
用于农业机械和链速在3m/s,以下的传动。

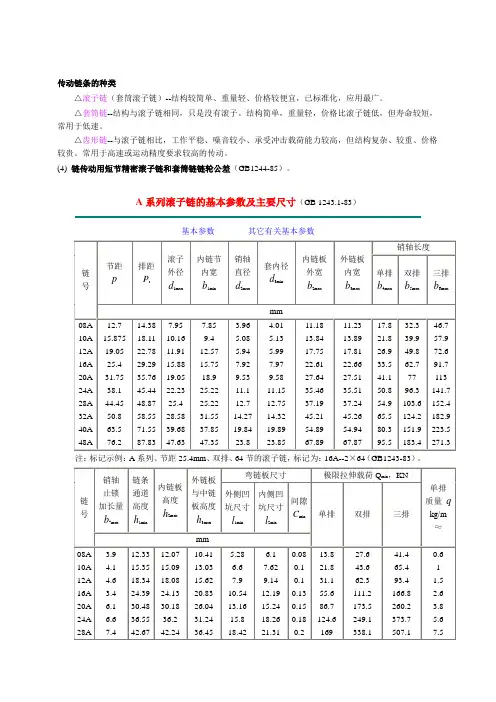

传动链条的种类
传动链条的种类
△滚子链（套筒滚子链）--结构较简单、重量轻、价格较便宜，已标准化，应用最广。
△套筒链--结构与滚子链相同，只是没有滚子。
结构简单，重量轻，价格比滚子链低，但寿命较短，常用于低速。
△齿形链--与滚子链相比，工作平稳、噪音较小、承受冲击载荷能力较高，但结构复杂、较重、价格较贵。
常用于高速或运动精度要求较高的传动。
(4)链传动用短节精密滚子链和套筒链链轮公差（GB1244-85）。
A系列滚子链的基本参数及主要尺寸（GB 1243.1-83）
基本参数其它有关基本参数
注：
标记示例：A系列、节距25.4mm、双排、64节的滚子链，标记为：16A--2×64（GB1243-83）。
注：标记示例：A系列、节距25.4mm、双排、64节的滚子链，标记为：16A--2×64（GB1243--83）。
B系列滚子链的基本参数及主要尺寸（GB 1243.1-83）
基本参数其它有关基本参数
注：标记示例：B系列、节距12.7mm、单排、87节的滚子链，标记为：08B--1×87（GB1243.1-83）。
第9章链传动ppt课件
作者： 潘存云教授
同理，对于从动轮，也有： vx R22 cos
2
R2
vx
cos
链传动的瞬时传动比：
νx β A
B
R1 ω1
潘存云教授β研1制80˚
z1
180˚
is
1 2
R2 cos R1 cos
链速分量作周期性变化， 从而使链条上下抖动。 由于链速是变化的，
z1
ω1
上式表明，当主动链轮作等速转 动时，从动链轮随γ、β的变化
第9章 链传动
§9-1 §9-2 §9-3 §9-4 §9-5 §9-6
§9-7
链传动的特点及应用 传动链的结构特点 滚子链链轮的结构和材料 链传动的运动特性 链传动的受力分析 滚子链传动的计算
链传动的布置、张紧和润滑
湖南科技大学专用
作者： 潘存云教授
§9-1 链传动的特点和应用
组成：链轮、环形链条 作用：链与链轮轮齿之间的啮合实现平行轴之间的同
湖南科技大学专用
潘存云教授研制
60˚
直边
直边
O
作者： 潘存云教授
应用实例：
潘存云教授研制
湖南科技大学专用
潘存云教授研制
潘存云教授研制
潘存云教授研制 作者： 潘存云教授
§9-3 滚子链链轮的结构和材料 各种链轮的实际断面齿形介于最大最小齿槽形状之间。这样
(一)基本参数及主要尺寸 处理使链轮齿廓曲线设计具有很大的灵活性。但齿形应保证 链节能平稳自如地进入或推出啮合，并便于加工。
齿形链是由许多齿形链板用铰链连接而成。 优点：与滚子链相比，齿形链运转平稳、噪声小、承
受冲击载荷的能力高。
缺点：结构复杂、价格较贵、比较重。 应用场合：多应用于高速（链速可达40 m/s）或运动
传动链知识点总结
传动链知识点总结一、传动链的定义传动链是指在机械装置中，用来传递动力和转动的一种机械传动装置，通常由称为齿轮、链条、带传动和齿条四种。
在机械装置中，传动链扮演着将动力从一个位置传递到另一个位置的重要角色。
二、传动链的种类1. 齿轮传动：通过齿轮的齿与齿之间啮合来传递动力和转动的一种传动机构。
齿轮传动分为直齿轮传动、斜齿轮传动、蜗杆传动以及齿轮减速器等。
直齿轮传动是最常见的一种齿轮传动形式，它适用于传输轴转速相同或相近的工况。
2. 链条传动：通过链环和齿轮的啮合来传递动力和转动的一种传动机构。
链条传动适用于大功率、大转矩的传动，具有传递力矩大、传动功率密度高、速比范围广等优点。
3. 带传动：通过皮带与齿轮的配合来传输动力和转矩的一种传动方式。
带传动适用于中小功率传动、转矩平稳传递的场合。
4. 齿条传动：通过齿条与齿轮的啮合来传递动力和转动的一种传动机构。
齿条传动通常应用于线性运动传动，如机床、电动工具等领域。
三、传动链的工作原理1. 齿轮传动的工作原理：齿轮通过齿轮与齿轮之间的啮合来传递动力和转矩，其工作原理是利用两个或多个齿轮的啮合来实现传动目的。
2. 链条传动的工作原理：链条通过链环与齿轮的啮合来传递动力和转矩，其工作原理是链条在齿轮上的运动，使得齿轮转动，从而实现动力传递。
3. 带传动的工作原理：皮带通过与齿轮的摩擦来传递动力，其工作原理是皮带套在齿轮上进行运动，使得齿轮转动，从而实现动力传递。
4. 齿条传动的工作原理：齿条通过与齿轮的啮合来传递动力和转矩，其工作原理是利用齿条与齿轮之间的啮合来实现传动。
四、传动链的优缺点1. 齿轮传动的优点：传动比准确，传动效率高，传动平稳，传动精度高。
缺点是结构复杂，制造成本高。
2. 链条传动的优点：传动功率密度大，传递力矩大，传动效率高，适用于高速、高载荷、大功率的传动。
缺点是链条磨损严重，需要经常保养和更换。
3. 带传动的优点：传动平稳，减轻机械冲击，减少噪音，减小机械震动。
链传动-第12章
12.4、链传动的类型和应用
一、特点及应用 1. 组成
12.4、链传动的类型和应用
2. 工作原理
靠链节与链轮轮齿连续不断地啮合来传递功率的，它属 于啮合传动。 •工作前：很小预紧力，两边悬垂拉力相等； •工作后：一边紧、一边松。 •通常：紧边在上，松边在下。
一、特点及应用
3. 特点 （1）远距离传动 （2）用于工作条件恶劣情况下 （3）无过载保护电机 （4）结构紧凑、费用低、维护方便 （5）平均传动比稳定、瞬时传动比变化 （6）效率高、寿命长
（6）验算链速 （V<15m/s） （7）轴上作用力 （8）链轮各尺寸 （9）链条标记
6. 链传动的张紧
链条张紧的目的是为了避免垂度过大时产生啮合不良、松 边颤抖和跳齿等现象。同时也是为了增加链条和链轮的啮 合包角。通常采用的张紧方法有： （1）调整中心距 （2）采用张紧轮
7. 链传动的润滑
a
b
c
d
e
（a）人工润滑；（b）滴油润滑；（c）飞溅润滑；（d）油浴润滑；（e）压力喷油润滑
对于开式及重载低速的链传动，可在润滑油中加入添 加剂。对于不便用润滑油的场合，允许涂抹润滑脂。
示。
链条的长度以节数来表示，链节数常取偶数，奇数节时须 采用过渡链节 。
二、链条和链轮
3、套筒滚子链结构参数
• 链条型号：08A/10A/… 40等，分A、B型
• 节距： 链号数乘以 25.4 mm • 08A节距是12.7mm, 16
• 16A是25.4mm
按国标规定滚子链的标记方法为： 链号—排数×链节数 国家标准代号。例如：A系列滚子链， 节距为19.05mm，双排，链节数为100，其标记为：
工作拉力 P F1v 1000
链传动与技术
齿沟角 的极限值。
各种链轮的实际端面齿形均应在 最大和最小齿槽形状之间。
端面齿形满足“三圆弧 一直线”。 aa、ab、cd、bc
①已知节距和齿数，便可 算出链轮的分度圆、齿顶 圆及齿根圆的直径。
②链轮材料为碳素钢和灰铸铁。 重要链轮可采用合金钢。
链传动
1 链传动的特点和应用 2 滚子链链条 3 滚子链链轮
要求
掌握链传动的特点。 掌握滚子链链条和链轮的结构。
1 链传动的特点和应用
一、链传动组成 二、链传动工作原理 三、链传动特点 四、链传动的主要性能
一、组成：
主动链轮
由装在平行轴上的主动 链轮、从动链轮和绕在链 轮上的环形链条所组成。
链条形成首尾相接的环形链条，其接头连接形式与止锁形式：
钢丝锁销
弹簧锁片
开口销
过Hale Waihona Puke 链节三、齿形链的结构情况：
由许多齿形链板用铰链 联接而成。
齿形链特点：
相对于滚子链，传动平 稳、噪音小、承受冲击载荷 的能力高；但结构复杂、价 格贵、较重。
多用于高速或运动精度要 求较高的传动。
齿形链传动
3 滚子链链轮
比较链传动与齿轮传动
与齿轮传动相比，有
➢ 齿轮瞬时传动比固定，传动平稳准确；链传动 瞬时传动比不恒定； ➢ 能实现控件任意两轴的传动，链传动只能实现 平行轴的传动； ➢ 齿轮传动传递扭矩较大；传动比较高； ➢ 齿轮传动不适合于远距离传动，其结构较为紧 凑； ➢齿轮传动需润滑，不适合用于恶劣环境。
2 滚子链链条
四、链传动的主要性能：
单级传动比： 通常i 8 中心距： amax 5～6m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在现在，市面上的传动链多种多样，用法也有所不一，这种状况往往带给朋友们在选购上的一些困难，令人烦恼。
其实关于每一条传动链都有它的独特之处，掌握一些技巧就可以很好地区分它，也会帮助你选到合适的链条。
传动链的种类与特点有以下几个：
1、标准传动用滚子链是以JIS以及ANSI规格为基准的通用传动滚子链。
2、防锈链是表面镀镍的链条。
3、板式链是由链板以及销轴组成的垂吊用链条。
4、不锈钢链是可以在药品、水中以及高温等特殊环境使用的不锈钢链条。
5、空心销轴链是用空心销轴连接的链条,依据客户的请求可以自由附加或者取下销轴、横杆等附件。
6、双节距滚子链(A型)是以JIS以及ANSI规格为基准的标准滚子链的2倍节距的链条。
是平均长度的重量比较轻的低速传动链条，合用于轴间距离长的装置装备。
7、标准附件链是在传动用标准滚子链上附加附件的链条。
8、双节距附件滚子链是在双节距滚子链上附加附件的链条,主要用于搬送。
9、双节距滚子链(C型)是以JIS以及ANSI规格为基准的标准滚子链的2倍节距的链条。
,主要用于低速传动以及搬运,有标准直径S型滚子以及、大径R型
滚子。
10、ISO-B型滚子链是以ISO606-B为基准的滚子链英国，法国，德国等地进口的产品用这样型号的比较多。
杭州傲州链传动有限公司创建于2004年，公司具有很强的制造技术与制造力，精密的检测仪器，主要生产有板式链条和A,B系列传动用短节距精密滚子链，双节距传动链和输送链，短节距输送滚子链附件，双节距输送滚子附件，立体车库链，空心销轴滚子链和套筒链条，大滚子输送链及附件，ZGS38联合收割机链及附件输送链，质量稳定。
也可来样来图非标定做。
