2020塔吊垂直度检测、安全检查标准
2020年施工现场塔吊安全检查要点
施工现场塔吊安全检查要点
1、力矩限位器：当起重量达到相应幅度额定起重量的110%时，自动切断起升向上和变幅向前的电源。
2、重量限制器：起吊重量大于相应档位的额定值并小于额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。
3、高度限位：塔吊的吊钩装置起升到下列规定的极限位置时，应自动切断起升的动作电源：
1）起升钢丝绳的倍率为2倍率时，其极限位置应为1000mm。
2）起升钢丝绳的倍率为4倍率时，其极限位置应为700mm。
4、变幅限位器：小车行至距离起重臂两端缓冲器各1.5米处减速，距离0.5米处自动停止。
5、回转限位器：左右两个方向旋转角度不大于±540°。
6、吊钩保险：防止起吊钢丝绳角度过大或挂钩不妥时，容易造成钢丝绳从钩头中脱出而吊物坠落伤人事故。
间隙小于绳径20%
7、小车断绳保护装置：小车断绳保护装置是变幅小车断绳时防止溜车的安全装置
8、钢丝绳防脱槽装置：是防止钢丝绳在转动运行中跳动出槽，导致钢丝绳被卡死、拉断或磨轴，而出现坠钩事故。
9、钢丝绳的检查：变形严重：波浪形变形、笼形畸变、绳股挤出、钢丝挤出、局部增大、直径局部减小、部分被压扁、严重扭结、严重弯曲。
10、绳卡：夹板应在钢丝绳承载时受力的一侧，U螺栓应在钢丝绳的尾端，不得正反交。
11、标准节螺丝：连接螺栓齐全、紧固牢靠
12、附墙：安装附墙装置时必须使用经纬仪检查塔身的垂直情况，附着点以下保证塔式起重机垂直度偏差不大于2/1000，附着点以上垂直度偏差不大于4/1000。
塔吊垂直度检测、安全检查标准(正式)
编订：__________________单位：__________________时间：__________________塔吊垂直度检测、安全检查标准(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9038-37 塔吊垂直度检测、安全检查标准(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
塔吊垂直度检测塔吊安全检查标准一、塔吊垂直度检测1、塔吊垂直度的允许偏差范围JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000，2、塔吊垂直度的计算塔机垂直度<4/1000,。
安装附着装置后，附着以下<2/1000，附着以上<4/1000例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm注：塔吊的一节标准节长2.5m，一个角铁宽15cm。
高度为：从第一个标准节到驾驶室下面的标准节。
观测距离为：距塔吊高度1.5倍的距离架设仪器观测。
例：宁晋****项目1#、2#、3#、4#塔吊垂直度检测1# 塔吊21m，距离塔吊1.5倍距离观测，限差按最小值2/1000A、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cmB、大臂朝西仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差4.2cm，超限，调整后，测得向南偏1cm，符合要求。

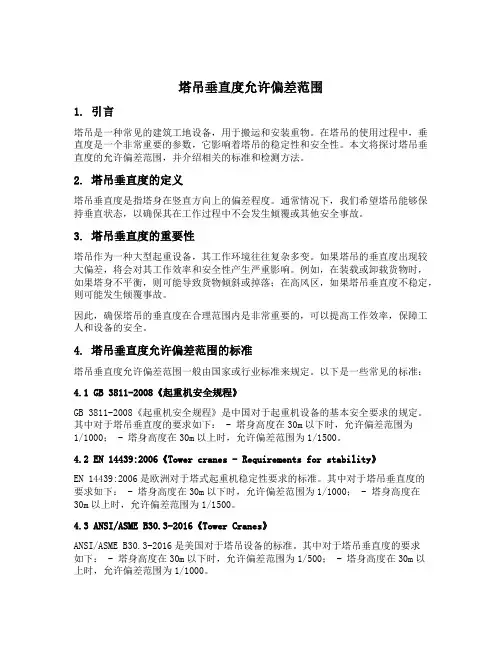

塔吊垂直度允许偏差范围
塔吊垂直度允许偏差范围1. 引言塔吊是一种常见的建筑工地设备，用于搬运和安装重物。
在塔吊的使用过程中，垂直度是一个非常重要的参数，它影响着塔吊的稳定性和安全性。
本文将探讨塔吊垂直度的允许偏差范围，并介绍相关的标准和检测方法。
2. 塔吊垂直度的定义塔吊垂直度是指塔身在竖直方向上的偏差程度。
通常情况下，我们希望塔吊能够保持垂直状态，以确保其在工作过程中不会发生倾覆或其他安全事故。
3. 塔吊垂直度的重要性塔吊作为一种大型起重设备，其工作环境往往复杂多变。
如果塔吊的垂直度出现较大偏差，将会对其工作效率和安全性产生严重影响。
例如，在装载或卸载货物时，如果塔身不平衡，则可能导致货物倾斜或掉落；在高风区，如果塔吊垂直度不稳定，则可能发生倾覆事故。
因此，确保塔吊的垂直度在合理范围内是非常重要的，可以提高工作效率，保障工人和设备的安全。
4. 塔吊垂直度允许偏差范围的标准塔吊垂直度允许偏差范围一般由国家或行业标准来规定。
以下是一些常见的标准：4.1 GB 3811-2008《起重机安全规程》GB 3811-2008《起重机安全规程》是中国对于起重机设备的基本安全要求的规定。
其中对于塔吊垂直度的要求如下： - 塔身高度在30m以下时，允许偏差范围为1/1000； - 塔身高度在30m以上时，允许偏差范围为1/1500。
4.2 EN 14439:2006《Tower cranes - Requirements for stability》EN 14439:2006是欧洲对于塔式起重机稳定性要求的标准。
其中对于塔吊垂直度的要求如下： - 塔身高度在30m以下时，允许偏差范围为1/1000； - 塔身高度在30m以上时，允许偏差范围为1/1500。
4.3 ANSI/ASME B30.3-2016《Tower Cranes》ANSI/ASME B30.3-2016是美国对于塔吊设备的标准。
其中对于塔吊垂直度的要求如下： - 塔身高度在30m以下时，允许偏差范围为1/500； - 塔身高度在30m以上时，允许偏差范围为1/1000。
塔吊垂直度检测标准及方法
塔吊垂直度检测标准及方法《塔吊垂直度检测标准及方法》
嘿，咱今儿就来唠唠塔吊垂直度检测这档子事儿哈。
有一次啊，我去一个建筑工地，就看到那高高的塔吊立在那儿。
我就好奇啊，这塔吊这么高，咋知道它直不直呢？后来我才知道，这里面可有讲究嘞。
检测塔吊垂直度，那可是有标准的哟！就好像我们量身高，得有个准确的尺子一样。
一般来说，塔吊在不同的高度，它允许的倾斜程度是不一样的呢。
就像我们人站着，稍微歪一点可能没啥，但歪得太厉害那可不行。
那检测的方法呢，工人们会用一些专门的仪器。
我看着他们拿着那些仪器，小心翼翼地测量着，就跟医生给病人看病似的，可认真啦！他们会从不同的方向去测，这样才能全面了解塔吊的垂直度情况。
有时候啊，他们还得爬上塔吊去测量一些关键的地方，真的是很不容易呢。
他们先把仪器放好，然后盯着那上面的数据，一点点地调整，就为了得出最准确的结果。
要是发现垂直度有点超标了，那可得赶紧想办法调整，不然万一出点啥事儿，那可不得了。
哎呀，这塔吊垂直度检测可真是个重要的活儿，关系到工地的安全和工程的质量呢。
咱可不能小瞧了它，就像我们过日子，每一个小细节都得注意到，才能过得安稳踏实呀。
总之呢，塔吊垂直度检测就是这么回事儿，标准要严格，方法要得当，这样才能保证塔吊稳稳地立在那儿，为我们的建筑工程出一份力哟！嘿嘿。

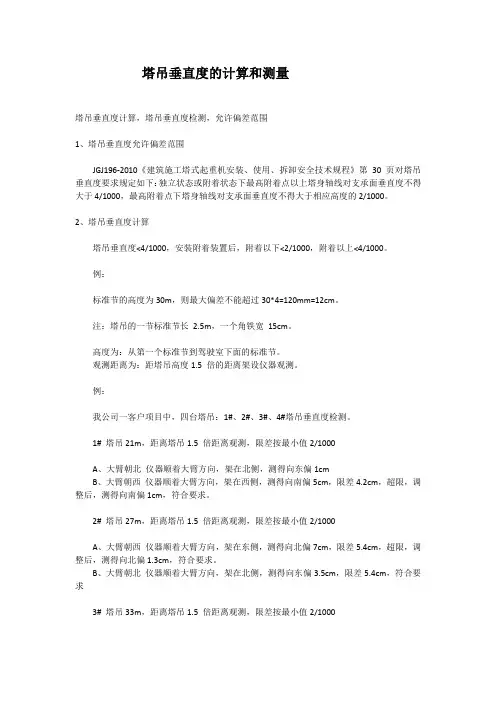

塔吊垂直度的计算和测量
塔吊垂直度的计算和测量塔吊垂直度计算，塔吊垂直度检测，允许偏差范围1、塔吊垂直度允许偏差范围JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30 页对塔吊垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000。
2、塔吊垂直度计算塔吊垂直度<4/1000，安装附着装置后，附着以下<2/1000，附着以上<4/1000。
例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm。
注：塔吊的一节标准节长2.5m，一个角铁宽15cm。
高度为：从第一个标准节到驾驶室下面的标准节。
观测距离为：距塔吊高度1.5 倍的距离架设仪器观测。
例：我公司一客户项目中，四台塔吊：1#、2#、3#、4#塔吊垂直度检测。
1# 塔吊21m，距离塔吊1.5 倍距离观测，限差按最小值2/1000A、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cmB、大臂朝西仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差4.2cm，超限，调整后，测得向南偏1cm，符合要求。
2# 塔吊27m，距离塔吊1.5 倍距离观测，限差按最小值2/1000A、大臂朝西仪器顺着大臂方向，架在东侧，测得向北偏7cm，限差5.4cm，超限，调整后，测得向北偏1.3cm，符合要求。
B、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏3.5cm，限差5.4cm，符合要求3# 塔吊33m，距离塔吊1.5 倍距离观测，限差按最小值2/1000A、大臂朝西仪器顺着大臂方向，架在西侧，测得向北偏16.5cm，限差6.6cm，超限，调整后，测得向北偏cm，符合要求。
B、大臂朝南仪器顺着大臂方向，架在北侧，测得向西偏25cm，限差 6.6cm，超限，调整后，测得向北偏cm，符合要求。
A′大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cm，符合要求。
塔吊垂直度检测、安全检查标准
塔吊垂直度检测、安全检查标准塔吊是一种用于高层建筑、桥梁和其他类似工程中进行重物吊装和搬运的设备。
塔吊的稳定性和垂直度对工程的安全运行非常重要。
因此，塔吊垂直度检测和安全检查是确保塔吊正常工作的关键步骤。
塔吊垂直度检测是通过测量塔吊主梁的垂直程度来确定塔吊的稳定性。
塔吊主梁的垂直度要求非常高，通常要求误差在10mm 以内。
如果塔吊主梁的垂直度超出规定误差范围，可能会导致塔吊倾斜，从而增加工作风险和不安全因素。
在进行塔吊垂直度检测之前，需要进行以下准备工作：1. 检查塔式起重机基础的稳定性和坚固性。
确保塔基没有松动和裂缝。
2.准备水平仪、测量工具和相关设备。
进行塔吊垂直度检测的步骤如下：1. 安装水平仪在主梁上，以确保主梁水平。
2. 使用测量工具测量主梁的高度和水平位置，以确定是否满足垂直度要求。
3.如果主梁垂直度不符合要求，需要采取相应的校正措施，如调整塔吊台车和配重的位置，以达到垂直度要求。
塔吊垂直度检测应定期进行，特别是在新建塔式起重机安装后，以确保塔吊的稳定性和安全运行。
在进行塔吊垂直度检测的同时，还需要进行塔吊的安全检查。
塔吊的安全检查是为了确保塔吊在工作过程中不发生故障，同时保证操作人员和周围人员的安全。
以下是一些常见的塔吊安全检查标准：1.检查吊钩和吊绳的磨损和损坏情况。
如果发现吊钩和吊绳有明显的磨损或损坏，应立即更换。
2.检查塔吊液压系统的泄漏情况。
如果发现液压系统有泄漏现象，应立即修理。
3.检查塔吊的紧固螺栓。
确保所有紧固螺栓都已正确安装并牢固。
4.检查塔吊的限位器和安全装置是否正常工作。
限位器和安全装置是保证塔吊在安全范围内工作的重要设备。
5.检查塔吊的电气系统是否正常。
确保电气系统没有松动、破损和腐蚀。
6.检查塔吊的照明设施是否齐全和有效。
塔吊的照明设施对夜间工作和环境的安全都非常重要。
7.检查塔吊的固定连接部位是否松动。
确保塔吊的固定连接部位没有松动和脱落。
塔吊的垂直度检测和安全检查是保证塔吊正常工作和人员安全的重要环节。
塔吊垂直度检测、安全检查标准
塔吊垂直度检测、安全检查标准塔吊垂直度检测塔吊是建筑工地上非常重要的机械设备之一，用于在建筑工地上进行各种吊装作业。
然而，如果塔吊的垂直度不符合标准，就会导致吊绳过度拉伸或绳索松弛等问题，从而直接威胁到施工人员的生命安全和建筑物的质量安全。
因此，塔吊垂直度检测是影响建筑安全的一个重要环节。
塔吊垂直度中最常被提及的是斜度检测和轴线检测。
斜度检测斜度检测的主要目的是检测塔吊柱塞的水平度，以及塔吊的倾斜角度。
具体过程如下：1.首先需要准备斜度检测仪器。
考虑到施工环境的复杂性和不确定因素很大，以及检测精度的要求，常规的测量仪器难以满足斜度检测的要求。
因此，一般需要使用先进的激光检测仪器，具体安装方法可以参考使用说明书。
2.然后，将激光检测仪器放在塔吊脚下平台上，直接对着塔吊升降机进行检测。
注意，为了保证检测精度，激光检测仪器必须保持水平。
3.在检测过程中，需要通过激光检测仪器测定出塔吊的斜度，然后根据斜度值和倾斜角度进行计算，得到具体的垂直度值。
轴线检测的主要目的是检测塔吊斜臂的垂直度，以及塔吊的转台和电动机的平面度。
具体过程如下：1.在检测之前，需要清理塔吊斜臂和塔吊转台表面上的杂质，并对各自的机件进行相互松动和锁紧的检查。
2.然后，从斜臂末端将铅锤垂下，检测铅锤是否始终与塔吊斜臂处于同一垂直面内。
如果铅锤一直处于同一垂直面内，则说明斜臂的垂直度是合格的。
3.接下来，将铅锤吊到转台的表面。
检测铅锤是否始终处于同一垂直面内。
如果铅锤一直处于同一垂直面内，则说明塔吊转台和电动机的平面度是合格的。
塔吊安全检查标准塔吊的安全检查是确保塔吊在使用过程中不出现故障和事故的关键步骤。
以下是塔吊安全检查标准的相关内容。
周期性检查塔吊的周期性检查应在使用前每个月进行一次。
具体内容如下：1.检查塔吊的电气系统和机械系统，以及塔吊部件和连接处是否存在损坏、磨损或松动等情况。
2.检查塔吊的各个控制系统是否正常工作，如制动系统、限位器、电源等。
2020新版塔吊垂直度检测、安全检查标准
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020新版塔吊垂直度检测、安全检查标准Safety management is an important part of production management. Safety and production are inthe implementation process2020新版塔吊垂直度检测、安全检查标准塔吊垂直度检测塔吊安全检查标准一、塔吊垂直度检测1、塔吊垂直度的允许偏差范围JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000，2、塔吊垂直度的计算塔机垂直度<4/1000,。
安装附着装置后，附着以下<2/1000，附着以上<4/1000例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm 注：塔吊的一节标准节长2.5m，一个角铁宽15cm。
高度为：从第一个标准节到驾驶室下面的标准节。
观测距离为：距塔吊高度1.5倍的距离架设仪器观测。
例：宁晋****项目1#、2#、3#、4#塔吊垂直度检测1#塔吊21m，距离塔吊1.5倍距离观测，限差按最小值2/1000A、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cmB、大臂朝西仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差4.2cm，超限，调整后，测得向南偏1cm，符合要求。
2#塔吊27m，距离塔吊1.5倍距离观测，限差按最小值2/1000A、大臂朝西仪器顺着大臂方向，架在东侧，测得向北偏7cm，限差5.4cm，超限，调整后，测得向北偏1.3cm，符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、塔吊高度超过说明书规定的自由高度时必须安装附墙装置，附墙装置应符合说明书要求。
2、行走式塔吊必须安装防风夹轨器，保证塔吊在非工作力作用下保持静止。
(五)安装与拆卸
1、塔吊安装拆卸必须有专项施工方案，能够指导现场施工，塔吊基础要有设计计算书和施工详图。施工方案必须经拆装单位企业技术负责人审核签字，有关部门审批。
2020塔吊垂直度检测、安全检查标准
编 辑：__________________
时 间：__________________
1、塔吊垂直度的允许偏差范围
JGJ196-20xx《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000，
A、大臂朝东仪器顺着大臂方向，架在东侧，测得向南偏1cm，限差7.5cm，符合要求。
B、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏7.5cm，限差7.5cm，符合要求，调整后，测得向东偏cm，符合要求。
二、塔吊安全检查标准
(一)力矩限制器
塔吊应安装灵敏可靠的起重力矩限制器。当达到额定起重力矩时，限制器ห้องสมุดไป่ตู้发出报警信号；当起重力矩超过额定值的8%时，限制器应切断上升和增幅电源，但塔吊可做下降和减幅运动。
2、拆装方案编制和拆装作业单位必须具有相应的《浙江省塔式起重机安装拆卸许可证》等级证书，作业人员必须持有《浙江省塔式起重机安装拆卸证书》。
(六)塔吊指挥
1、塔吊指挥、司机必须持证上岗。
2、塔吊指挥应使用旗语或对讲机
(七)路基与轨道
1、路基应坚实、平整，两侧或中间应设排水沟，路基无积水。固定式塔机基础必须符合设计要求。
2、验收资料中必须包括拆装单位《浙江省塔式起重机安装拆卸许可证》、作业人员《浙江省塔式起重机安装拆卸证书》及其身份证的复印件。
例：宁晋**项目1#、2#、3#、4#塔吊垂直度检测
1#塔吊21m，距离塔吊1.5倍距离观测，限差按最小值2/1000
A、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cm
B、大臂朝西仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差4.2cm，超限，调整后，测得向南偏1cm，符合要求。
2#塔吊27m，距离塔吊1.5倍距离观测，限差按最小值2/1000
A、大臂朝西仪器顺着大臂方向，架在东侧，测得向北偏7cm，限差5.4cm，超限，调整后，测得向北偏1.3cm，符合要求。
B、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏3.5cm，限差5.4cm，符合要求
3#塔吊33m，距离塔吊1.5倍距离观测，限差按最小值2/1000
A、大臂朝西仪器顺着大臂方向，架在西侧，测得向北偏16.5cm，限差6.6cm，超限，调整后，测得向北偏cm，符合要求。
2、塔吊垂直度的计算
塔机垂直度4/1000,。
安装附着装置后，附着以下2/1000，附着以上4/1000
例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm
注：塔吊的一节标准节长2.5m，一个角铁宽15cm。高度为：从第一个标准节到驾驶室下面的标准节。观测距离为：距塔吊高度1.5倍的距离架设仪器观测。
3、塔吊除做好保护接零外，还必须做重复接地(兼避雷接地)，电阻不大于10。
(九)多塔作业
处于低位的塔吊臂架端部与另一台塔吊的塔身之间至少有2M的安全距离，处于高位的塔吊(吊钩升至最高点)与低位塔吊的垂直距离在任何情况下不得小于2M。
(十)安装验收
1、塔吊使用前必须按规定组织验收，验收内容中数据必须量化，验收责任人员在验收记录上签字。
(二)限位器
塔吊根据不同型号应装设行程限位(包括小车和驾驶室)、起重臂变幅限位和起升超高限位，各限位装置灵敏可靠。
(三)保险装置
1、塔吊吊钩应设置防止吊物滑脱的保险装置。
2、卷扬机卷筒应设置防止钢丝绳滑出的防护保险装置。
3、当爬梯高度超过5M时，从25M处开始应设置直径0.65-0.8M，间距为0.5-0.7M的护圈；当爬梯设于结构内部并且与结构的距离小于12M时，可不设护圈。
B、大臂朝南仪器顺着大臂方向，架在北侧，测得向西偏25cm，限差6.6cm，超限，调整后，测得向北偏cm，符合要求。
A大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cm，符合要求。
B大臂朝西仪器顺着大臂方向，架在西侧，测得向北偏4cm，符合要求。
4#塔吊37.5m，距离塔吊1.5倍距离观测，限差按最小值2/1000
2、枕木铺设符合要求，枕木之间应填满碎石，不得松动。道钉坚固，道轨接头螺栓齐全，接头下垫枕木。
3、道轨轨距误差不大于1／1000，并不得超过6mm，平整度误差不超过1／1000，接头空隙不大于4mm，高差不大于2mm。
4、道轨应设置极限位置阻挡器。
(八)电气安全
1、行走式塔吊必须设置有效的卷线器。
2、塔吊上任何部位与架空输电线路应保持安全距离：1KV以下垂直1.5M，水平1M；1-15KV垂直3M，水平1.5M。小于安全距离的必须采取有效的防护措施。
