水平网安全防护支搭方案
建筑施工安全网搭设规程

建筑施工安全网搭设规程在建筑施工领域,安全网的搭设是保障施工人员生命安全的重要措施之一。
正确、规范地搭设安全网能够有效地防止人员坠落和物体坠落伤人,为施工现场创造一个相对安全的作业环境。
下面将详细介绍建筑施工安全网的搭设规程。
一、安全网的种类及选择1、密目式安全网密目式安全网一般用于立网,其网目密度不低于 2000 目/100cm²。
它能够有效阻挡人员、细小物体等向外坠落,同时也能减少风的影响。
2、安全平网安全平网主要用于水平防护,能够承接坠落的人员和物体。
在选择安全网时,应根据施工的具体情况和要求,选择符合国家标准的产品。
要注意查看安全网的质量证明文件,确保其材质、强度、耐冲击性等性能指标符合规定。
二、搭设前的准备工作1、技术交底施工前,应由技术负责人对施工人员进行详细的技术交底,包括安全网的搭设方法、技术要求、安全注意事项等。
2、场地清理清理搭设场地的杂物、障碍物,确保搭设区域平整、坚实。
3、材料准备根据施工方案和实际需要,准备好足够数量的安全网、绳索、钢管、扣件等材料,并确保材料质量合格。
4、人员配备安排具备相应技能和经验的架子工进行安全网的搭设工作,并明确各自的职责和分工。
三、安全网的搭设要求1、立网的搭设(1)立网应安装在建筑外脚手架的外侧,与脚手架立杆、横杆绑扎牢固。
(2)立网的底边应与脚手架横杆绑扎封闭,不得留有空隙。
(3)相邻两片立网的拼接应严密,不得出现缝隙。
2、平网的搭设(1)安全平网应每隔一定距离(一般不超过 3m)设置一道,第一道平网应设置在首层顶板处。
(2)平网的外沿应高于内沿 50 60cm,避免物体滑落出网外。
(3)平网应与建筑物外墙或脚手架横杆绑扎牢固,绑扎点间距不宜大于 30cm。
3、网与网之间的连接(1)立网与平网之间的连接应牢固,不得出现松动。
(2)不同规格、材质的安全网不得混用。
4、支撑与固定(1)安全网的支撑应采用钢管、扣件等进行固定,确保其稳定性。
工程钢丝平护网搭设方案

工程钢丝平护网搭设方案一、引言工程钢丝平护网是一种常用的防护网,通常用于工地、道路和其它建设现场的安全防护。
选择合适的搭设方式对于工程钢丝平护网的使用效果、安全性和稳定性具有重要意义。
本文将针对工程钢丝平护网的搭设方案进行详细介绍。
二、搭设前的准备工作1. 研究工程现场的环境特点,充分了解施工安全规范和要求,制定搭设方案。
2. 制定搭设人员的培训计划,确保所有搭设人员都具备相关的安全专业知识和技能。
3. 购买或租赁合适的工程钢丝平护网,准备相应的搭设工具和设备。
4. 开展现场调研,确定搭设区域的地形、地貌和环境特点,做出相应的风险评估和控制措施。
5. 制定搭设计划和时间表,合理安排搭设顺序和方式,确保搭设工作的高效、安全和顺利进行。
三、搭设步骤1. 将工程钢丝平护网搬运至搭设区域,放置在平整的地面上,根据需要进行切割和调整。
2. 确定搭设的起始点和方向,根据搭设计划和要求进行标线,确保搭设的水平和垂直度。
3. 根据搭设计划和布局要求进行固定,通常采用的方式包括使用地钉、绳索、支架或其他固定设备,确保工程钢丝平护网的稳固和牢固。
4. 逐步将工程钢丝平护网搭设至指定位置,根据实际情况进行调整和修正,确保其与搭设区域的地形和地貌相适应。
5. 将搭设好的工程钢丝平护网连接,并进行检查和确认,确保其符合搭设标准和要求。
6. 完成搭设后的清理工作,将搭设现场清理干净,确保没有杂物和障碍物影响搭设效果和使用效果。
四、搭设注意事项1. 选择合适的搭设时间,在天气条件良好的情况下进行搭设工作,避免恶劣天气对搭设工作的干扰和影响。
2. 严格按照搭设标准和要求进行搭设,确保工程钢丝平护网的安全性和稳定性。
3. 在搭设过程中,要注意施工区域内的安全防护措施,确保施工人员的安全。
4. 搭设结束后,要对搭设的工程钢丝平护网进行检查和确认,检验其是否符合安全技术规范和要求。
5. 对于长期使用的工程钢丝平护网,需要进行定期的检查和维护,确保其使用效果和安全性。
水平防护架施工方案

水平防护架施工方案水平防护架是建筑工地上用于保障施工人员安全的重要设施。
它能够有效减少从高处坠落造成的意外伤害。
在进行水平防护架的施工工作时,需要严格按照以下方案进行操作。
工作准备1.材料准备:根据设计要求,准备好所需的钢管、连接件、扣件等材料,确保质量符合要求。
2.设备准备:确保所有使用的设备完好无损,包括起重机械、手动工具等。
3.人员分工:根据施工计划,合理安排施工人员,确保各项工作有序进行。
施工步骤1.基础处理:首先需要对基础进行清理和处理,确保基础平整、牢固,符合支撑水平防护架的要求。
2.定位标定:根据设计要求和建筑结构,确定水平防护架的位置和高度,并进行标定。
3.组装安装:根据设计图纸,按照顺序组装水平防护架的各个部件,并将其安装到位。
4.连接固定:对安装好的水平防护架进行连接固定,确保其稳固可靠。
5.检查验收:完成施工后,进行水平防护架的检查和验收工作,确保符合相关标准和安全要求。
安全注意事项1.佩戴安全防护装备:所有参与施工的人员都必须佩戴符合要求的安全帽、安全鞋等防护装备。
2.注意施工现场秩序:施工现场要保持整洁有序,杜绝乱堆乱放现象,避免发生意外。
3.严禁越界施工:施工人员要严格按照安全规定,禁止随意越界作业,确保施工安全。
4.注意天气变化:在恶劣天气条件下,应暂停施工并进行相应的安全措施,确保人员安全。
5.定期检查维护:水平防护架施工完成后,要定期进行检查和维护,并及时处理发现的问题。
施工总结水平防护架施工是建筑工地上一项重要的安全工作,需要严格按照施工方案进行操作,确保施工质量和施工安全。
只有保障了施工人员的安全,才能有效提高工作效率,让建筑工地成为一个安全可靠的工作环境。
安全水平网施工方案

安全水平网施工方案一、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》GJ130-2001-建筑标准强制性条文房屋建筑部分及施工质量和安全1.2《建筑施工安全检查标准》JGJ59—991。
3《建筑工程高处安全技术规范》JGJ80—911.4 乐亭县水韵名居住宅小区施工图1.5 本工程《施工组织设计》二、工程概况本工程为乐亭水韵名居住宅小区工程,位于乐亭县。
3#、4#、5#、6#、7#、8#楼结构形式为剪力墙结构,地上18层、地下2层。
建筑工程等级为二级,耐火等级为地下一级、地上二级,设计使用年限为50年。
地下室层高2。
8m、地上层高全部为2。
9m,抗震设防等级为7度,建筑高度为52.2m.三、施工准备3。
1材料准备在安全网搭设前,准备如下物资3.2劳动力培训3.2。
2组织架子工进行安全培训及安全水平网交底,以及本公司的施工安全规章制度。
3。
2。
3根据安全水平网搭设方案的技术质量要求,由安全主管和专业工长制定安全水平网分项工程技术交底。
并在现场由安全主管和专业工长对操作工人进行书面和口实交底,以保证安全水平网的搭设质量符合方案的要求.3。
2.4工具及劳保准备施工专用扳手、防滑鞋、手套、安全带、安全帽等劳保用品。
四、施工部署4.1安全水平网施工顺序铺设垫板50mm厚→摆放扫地杆(贴近地面垫板的大模板)→逐根扣拉立杆(随即于扫地杆扣件等)→安装第一步大横杆→第二、三步大横杆→增加可临时斜支撑→安装第四步大横杆→用钢丝绳斜拉→绑扎水平网4.2注意项4。
2。
1、在铺设垫板的1000mm的范围内的土应该夯实4。
2.2、个别处采用立杆支撑,以增加水平网骨架的整体强度4.2。
3、大角度用三角骨架,钢丝绳斜拉,用水平杆钢丝绳连接五、技术要求5。
1、安全水平网必须使用国家指定的监管监测部门验证和监测合格的产品。
严禁使用氯纶、丙纶网作水平网、霉烂、腐钉、有洞的安全网严禁使用。
5。
2、安全水平网采用锦纶或涤纶,立网用密目式安全网.进入现场的安全网必须进行严格的验收,不合格的严禁使用。
安全网搭设方案

安全网搭设方案1、贴建部分高度超过4米必须支设首层固定安全平网,平网与下方物体表面距离不应小于3米。
本工程每层须设2米宽水平安全网。
2、平风马牛不相及支搭要外高里低与水平夹角为15度。
3、平网支搭要由内外横杆撑起,网面须绷起,内横杆与墙体连接,外横杆每隔3米设一支杆,支杆与地面夹角为45度反杆与地面要有强度、刚度和稳定性。
4、网与网连接要牢固,相邻部分要靠近或边缘重叠。
5、经常清理杂物,保持网工作面无杂物。
6、卸料平台二侧安装立网要随着建筑施工升高,安装平面之边部最大间隙不能超过10厘米。
7、网上不得有沙杆,钢管架子穿出。
市一建公司李建华项目部安全网搭设方案审定:审批:编制:二00二年三月十日外防护架搭设方案审定:审核:编制:二OO二年三月十日长城药厂车间改造砌筑里脚手架方案审定:审核:编制:二OO二年三月十日长城药厂车间改造砌筑里脚手架方案本工程砌筑里脚手架搭设的方法为:1、在楼地面上架设时,先把地面上清理垫平,保持支柱垂直立放。
支设间距以2米为宜,架宽一般在1—1.2米,并在两边立架设剪力斜撑,脚手架板与墙间隙控制在150mm以内,该脚手架每平方米的施工荷载控制在270公斤以内。
2、该工程为多层建筑,为施工人员安全起见,应注意:立架断裂及有裂缝、弯折的不能用,脚步手板有裂劈、断纹和垫脚的不能上架,双板搭接不能少于300,施工人员不能钻入架下操作、休息、上料。
上料应少上勤是,轻取轻放,不能让架体受巨大冲击力。
市一建公司李建华项目部2002年3月10日长城药厂车间改造外防护架子搭设方案一、使用材料脚手架不得有严重锈蚀、弯曲、压扁或裂纹,无发现脆纹、变形、滑丝的扣件,金属应垫式大于2.5米长,宽200mm,厚不小于50mm的木垫板。
二、搭设要求搭设前对地面进行夯实,以降低沉陷因素,同时考虑排水因素,地面里高外低,在地面是搭设的要铺装在金属底座里或在木垫板上,立杆要垂直。
立杆1.5米设一根,大模杆杆间距1.8米和密目安全网宽度相同,用小横杆每层每板柱上通过短管用扣件组装成井字型和主体拉接,每隔6板主杆要设剪力撑, 剪力撑和地面的夹角不大于60度。
平网搭设方案

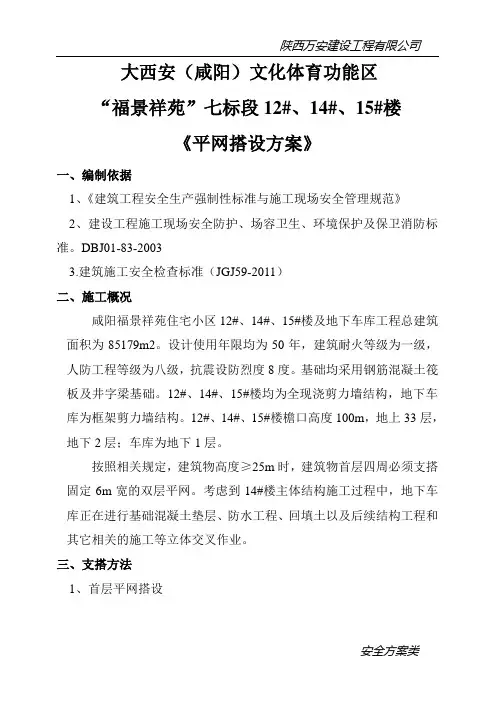

大西安(咸阳)文化体育功能区“福景祥苑”七标段12#、14#、15#楼《平网搭设方案》一、编制依据1、《建筑工程安全生产强制性标准与施工现场安全管理规范》2、建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准。
DBJ01-83-20033.建筑施工安全检查标准(JGJ59-2011)二、施工概况咸阳福景祥苑住宅小区12#、14#、15#楼及地下车库工程总建筑面积为85179m2。
设计使用年限均为50年,建筑耐火等级为一级,人防工程等级为八级,抗震设防烈度8度。
基础均采用钢筋混凝土筏板及井字梁基础。
12#、14#、15#楼均为全现浇剪力墙结构,地下车库为框架剪力墙结构。
12#、14#、15#楼檐口高度100m,地上33层,地下2层;车库为地下1层。
按照相关规定,建筑物高度≥25m时,建筑物首层四周必须支搭固定6m宽的双层平网。
考虑到14#楼主体结构施工过程中,地下车库正在进行基础混凝土垫层、防水工程、回填土以及后续结构工程和其它相关的施工等立体交叉作业。
三、支搭方法1、首层平网搭设首层平网主要采用钢管挑架支搭,在墙体大面处,利用首层门窗洞口,用夹墙双排钢管架作支脚,搭设挑架;在建筑物的转角墙处,能利用转角墙处的门窗洞口时,即用夹墙双排钢管架作支脚,当没有门窗口洞时,则利用墙体最下排穿墙螺栓孔,用4股8号铁丝将双排钢管横杆于墙体内、外侧对拉形成钢管挑架的支脚,再搭设抱角架来支撑平面安全网,转角墙每侧墙体的钢管架支脚,要保证通过穿墙螺栓孔的拉接点不少于四处,挑网端部连接水平网使用10号钢丝绳进行拉结。
首层水平网是防止人、物坠落的主要安全网,因此搭设必须做到:1)可靠、受力后不变形。
2)网底和网周围空间不准有脚手杆,以免人坠落时碰上钢管。
3)水平网下面必须保证有足够的缓冲距离,在网底不得堆放材料,6m宽水平安全网距下方物体(地面)的缓冲距离不得小于5m。
2、层间网搭设按规定,高层建筑除支搭首层水平安全网外,每隔四层还应固定一道3m宽的层间水平安全网。
LH悬挑水平防护施工方案

LH悬挑水平防护施工方案LH悬挑水平防护是建筑施工领域中非常重要的一环,它主要用于对施工现场进行安全防护,确保工人在高空作业时能够有效地防止坠落事故的发生。
在这篇文章中,我们将介绍LH悬挑水平防护施工方案,包括其原理、需要注意的事项以及具体的施工步骤。
1.LH悬挑水平防护施工原理2.LH悬挑水平防护的注意事项在进行LH悬挑水平防护施工时,有一些需要注意的事项,包括:-施工前应对施工现场进行认真的安全检查,确保悬挑设备和防护网等设备的安全性;-施工人员应接受专业的培训和指导,了解施工操作规范以及应急处置方法;-施工人员在高空作业时应佩戴必要的安全防护装备,如安全带、安全帽等;-雨雪天气和风力较大时应暂停施工,确保工人的安全。
3.LH悬挑水平防护施工步骤下面我们将介绍LH悬挑水平防护的具体施工步骤:1)准备工作:确定悬挑水平防护的位置和范围,清理施工现场,搬运设备和材料到位;2)安装支架:根据设计要求,安装支撑架并调整水平度,确保支架的稳固性;3)悬挑设备安装:安装悬挑设备,如钢管、防护网等,根据设计要求进行固定和连接;4)悬挑水平防护调整:调整悬挑设备的水平度,确保工作平台平稳安全;5)验收检查:对安装好的悬挑水平防护设备进行验收检查,确认安全性和可靠性;6)试验运行:进行悬挑水平防护设备的试验运行,检查设备的工作状态和功能是否正常;7)安全培训:为所有参与施工的工人进行安全培训,指导他们如何正确使用悬挑水平防护设备。
通过以上步骤的施工,可以有效地保障工人在悬挑水平施工过程中的安全,减少坠落事故的发生。
总结:LH悬挑水平防护施工是建筑领域中一项重要的安全工作,通过正确的施工方案和操作规范,可以有效地预防高空坠落事故的发生。
在进行施工时,施工人员应严格按照安全要求和操作规范进行,确保施工现场的安全。
希望以上介绍能对大家有所帮助,保障悬挑水平施工中工人的安全。
施工现场外防护架内平网的搭设

施工现场外防护架内平网的搭设,是建筑施工过程中的重要环节之一,其作用是为施工人员提供安全保护,防止高空坠物等意外伤害事件的发生。
下面将介绍施工现场外防护架内平网搭设的步骤和注意事项。
一、前期准备工作在开始搭设外防护架内平网之前,需要做好一些前期准备工作。
首先,要对施工现场进行全面的勘测,了解工地的地形、环境和建筑结构等情况。
其次,要根据施工现场的情况制定详细的施工方案和安全技术措施,确保施工过程的安全性和高效性。
二、搭设外防护架1. 安装支撑架:根据施工方案,需要先搭设支撑架来支撑外防护架。
通常采用钢管或钢构件来搭建支撑架,确保其稳固可靠。
2. 安装主梁和副梁:在支撑架上搭设主梁和副梁,用于承载外防护架的平网。
主梁通常位于外防护架的顶部,副梁位于外防护架的两侧。
主梁和副梁的安装要按照设计方案进行,确保其水平牢固。
3. 安装横梁和竖梁:主梁和副梁之间需要安装横梁和竖梁,用于固定外防护架的平网。
横梁一般与主梁平行,竖梁则与副梁垂直。
横梁和竖梁的数量和位置要根据实际需要确定。
4. 安装平网:在横梁和竖梁之间搭设平网,用于防止高空坠物等。
平网一般采用耐磨、耐拉力的材料制成,确保其牢固可靠。
平网的搭设要按照设计方案进行,确保其平整且无松动。
三、注意事项1. 施工现场外防护架内平网的搭设必须由具备相应证书的专业人员进行,确保施工质量和安全性。
2. 在搭设外防护架内平网时,要严格按照设计方案进行,不得随意更改或省略任何环节,以确保施工现场的安全。
3. 搭设外防护架内平网的材料要符合相关标准,具有足够的强度和耐久性,不得使用劣质材料。
4. 在搭设外防护架内平网时,要严格执行相关安全操作规程,确保施工人员的安全,并加强现场管理,防止事故发生。
5. 完成外防护架内平网的搭设后,要进行验收和检查,确保每个环节都符合相关要求。
总之,施工现场外防护架内平网的搭设是一项重要的工作,它能为施工人员提供安全保护,减少施工过程中的安全风险。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、编制依据:
1.建筑图纸
2.《建筑安装工程安全生产文明施工资料手册》
3.《建筑施工手册》第四版
4.《建筑施工脚手架实用手册》
5.《建筑施工扣件式钢管脚手架安全技术规范》
(JGJ130-2001)
6.《建筑施工安全检查标准》(JGJ59-99)
7.《高处作业安全技术规范》
二、工程概况:
军留庄回迁安置房工程;属于剪力墙结构;地上15层;地下1层;建筑高度:43.05m;标准层层高:2.8m ;总建筑面积:54723.94平方米;总工期:476天;施工单位:北京房地集团有限公司。
本工程结构施工采用三角形外挂脚手架。
三、施工部署:
根据高处作业施工的相关规定,在各栋号首层四周设置6米宽双层水平安全网,网底距地不小于5m,下方禁止堆放任何物品,5层、9层、13层设置3米宽层间水平安全网。
电梯井在1层、5层、9层、13层设置4道水平安全网。
水平网接合处必须严密,与建筑物之间不大于10cm并且外沿明显高于内沿。
进度要求:水平网应随结构工程的施工进程及时支设,在无水平安全网的情况下严禁垂直方向交叉作业。
安全网的技术要求:
1.安全网绳由棉纶、维纶、涤纶、尼龙等材料制成,氯纶、丙纶只能用于立网,不得用于平网。
所有绳的湿干强力比不得低于75%。
2.平网的宽度不得小于3m,立网的高度不得小于1.2m,每张网的重量不宜超过15kg。
3.菱形网目其对角线与对应网边平行,方形网目的对角线或边应与对应的网边平行,网目边长不得大于100mm。
4.边网与网体连接必须牢固,其直径至少为网绳直径的2倍,但不得小于7mm。
平网边绳断裂强力不得低于7.35kn,立网边绳断裂强力不得低于2.94kn。
系绳的直径与断裂强力与边绳相同。
立网严禁代替平网作水平网使用。
5.网绳的直径和断裂强力应根据安全网的材料、结构形式、网目大小等因素合理选用,断裂强力为1.5-2.0kn。
必须用网绳作试验绳,每张网上的试验绳不少于8根。
6.筋绳分布必须合理,相邻两根筋绳的最小距离不得大于300mm。
每根筋绳的断裂强力不得小于2.94kn,安全网上的所有绳结或节点必须牢固。
7.安全网承受100kg,底面积2800cm2的模拟人形砂包冲击后,网绳、边绳、系绳都不允许断裂(允许筋绳断裂)。
各
类安全网的冲击试验高度为:平网,10m。
8.平网必须要有缓冲性能,当吸收5883.6j能量时,网上的最大负荷不得超过8.82kn,最大的延伸量不超过1.5m。
9.每张安全网出厂前,必须有国家指定的监督检测部门批量验证和检验员检验合格证。
10.网的有效负载高度一般为6m,最大不超过10m。
11.安全网在储运中,必须通风、遮光、隔热,同时要避免化学物品的侵袭。
搬运时,禁止使用钩子。
四、安全网的使用规则和搭设方法
(一)使用规则
1.新网必须有产品质量检验合格证,旧网必须有允许使用的证明书或合格证的检验记录。
2.安装时,在每个系结点上,边绳应与支撑物(架)靠近,并用一根独立的系绳连接,系结点沿网边均匀分布,其距离不得大于750mm。
系结点应符合打结方便,连接牢固又容易解开,受力后又不会散脱的原则。
有筋绳的网在安装时,也必须把筋绳连接在支撑物(架)上。
3.多张网连接使用时,相邻部分靠紧或重叠,连接绳材料与网相同,强力不得低于其网绳强力。
4.安装平网时,除按上述要求外,还要遵守下列规则
(1)安装平网应外高里低,以15度为宜,网不宜绑紧。
(2)网的负载高度一般不超过6m,因施工需要最大不得超
过10m(一般为四层)。
5.要保证安全网受力均匀。
必须经常清理网上落物,网内不得有积物。
6.安全网安装后,必须经专人检查验收合格签字后才能使用。
7.拆除安全网必须在有经验人员的严密监督下进行。
拆网应自上而下,同时要采取防坠落措施。
(二)水平安全网的搭设方法
1.首层水平网直接在外墙设网,出外墙宽度为6米。
采用安全网、钢丝绳、脚手架搭设,搭设方法如下图所示。
2.层间水平安全网的搭设:高层建筑除搭设首层水平安全网外,每隔四层固定一道3m宽的水平网,为层间网。
层间水平网的搭设方法如下图所示。
3.电梯井道水平安全网的支设:采用8#铅丝连接安全网边绳穿过大模板穿墙孔,在电梯井道墙外用木方固定牢固。
电梯井道除首层设置一道水平安全网外,每隔四层设置一道。
五、安全保证措施:
1.支设水平安全网时必须佩戴安全帽,系好安全带,按照技术操作规程进行施工。
操作人员必须为经过安全培训、持证上岗的架子工。
2.五级以上大风停止作业施工。
3.支设和拆除水平安全网时作业面下方应设置警戒区,有专人看护,禁止行人从下方通过。
4.用于支设水平安全网的一切杆件、设施严禁拆卸和随意改动。
5.水平安全网安装后,必须经过相关人员的检查验收,合格签字后才能使用。
6.水平网应紧随结构工程的施工进度及时支设。
7.应定期派专人检查水平安全网的破损程度和牢固性和稳定性,对影响使用的安全网应及时修补和更换,并定期清除安全网上的建筑垃圾。
