图解火灾自动报警系统 (2)
火灾自动报警系统设计规范 (2)

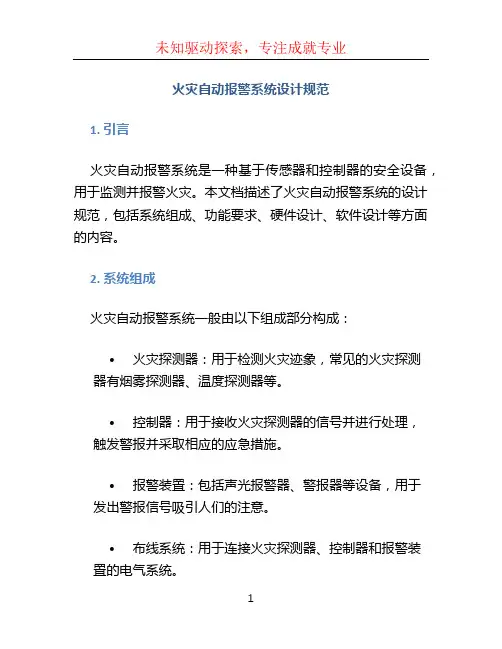

火灾自动报警系统设计规范1. 引言火灾自动报警系统是一种基于传感器和控制器的安全设备，用于监测并报警火灾。
本文档描述了火灾自动报警系统的设计规范，包括系统组成、功能要求、硬件设计、软件设计等方面的内容。
2. 系统组成火灾自动报警系统一般由以下组成部分构成：•火灾探测器：用于检测火灾迹象，常见的火灾探测器有烟雾探测器、温度探测器等。
•控制器：用于接收火灾探测器的信号并进行处理，触发警报并采取相应的应急措施。
•报警装置：包括声光报警器、警报器等设备，用于发出警报信号吸引人们的注意。
•布线系统：用于连接火灾探测器、控制器和报警装置的电气系统。
•供电系统：为火灾自动报警系统提供电源。
3. 功能要求火灾自动报警系统应具备以下基本功能要求：1.火灾检测：能够准确地检测火灾迹象，包括烟雾、温度等变化。
2.报警通知：当系统检测到火灾时，能够及时触发报警装置，发出声光信号警示人们。
3.自动控制：系统可以根据火灾的程度和位置，自动控制相应的应急设备，如喷水系统、紧急通道等。
4.可靠性：火灾自动报警系统应具备高可靠性，保证在任何情况下都能正常工作。
5.监控和管理：系统能够实时监控火灾自动报警设备的状态，并具备远程管理功能。
4. 硬件设计4.1 火灾探测器火灾探测器是火灾自动报警系统中最重要的组成部分之一。
根据实际需要选择合适的火灾探测器，如烟雾探测器、温度探测器等。
探测器的数量和布置位置应根据实际情况进行合理安排，以确保系统的灵敏度和可靠性。
4.2 控制器控制器是火灾自动报警系统的核心部分，负责接收并处理火灾探测器的信号。
控制器应具备快速响应、稳定可靠的特性，并能够根据需要触发报警装置和应急措施。
4.3 报警装置报警装置用于向人们发出火灾警报信号，吸引人们的注意。
常见的报警装置包括声光报警器、警报器等。
报警装置应具备高音量、明亮度的特点，并能够在火灾发生时迅速响应。
4.4 供电系统供电系统为火灾自动报警系统提供稳定的电源。
火灾自动报警系统基本原理附图解PPT课件
2021/3/9
14
（四）电源
火灾自动报警系统属于消防用电设备，应设有主电源和直 流备用电源。其主电源应当采用消防电源，备用电源一般采用 蓄电池组。
2021/3/9
15
（五）联动装置
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能 自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动 控制装置，火灾报警控制器与联动装置之间通过输出类型的模块来进行 连接，一般的联动控制装置有：
自动灭火系统 室内消火栓系统 防烟、排烟系统及空调通风系统 常开防火门、防火卷帘 非消防电源控制装置 电梯迫降控制装置 火灾应急广播的控制装置
2021/3/9
16
2021/3/9
17
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
9
5、手动报警按钮
手动报警按钮:手动报警按钮是火灾报警系 统中的一个设备类型，当人员发生火灾时在火 灾探测器没有探测到火灾的时候人员手动按下 手动报警按钮，报告火灾信号。正常情况下当 手动报警按钮报警时，火灾发生的几率比火灾 探测器要大的多，几乎没有误报的可能。因为 手动报警按钮的报警出发条件是必须人工按下 按钮启动。按下手动报警按钮的的时候过3-5秒 钟手动报警按钮上的火警确认灯会点亮，这个 状态灯表示火灾报警控制器已经收到火警信号 ，并且确认了现场位置。
（一）触发装置：火灾探测器，手动报警按钮 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统
性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器 件，也是火灾自动报警系统中不可缺少的组成部分之一。
火灾探测器的种类很多，按性能可分为感烟探测器、感温探测 器、火焰探测器和可燃气体探测器。
消防火灾自动报警系统图解及其布线要求
消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。
一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。
火灾探测报警系统的构成如图所示。
二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。
在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。
监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。
通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。
消防联动控制系统的构成如图所示。
三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
火灾自动报警系统基本原理附图解
确保系统正常运行：定 期检查可以及时发现并 修复系统故障确保系统 在火灾发生时能够正常 工作。
延长系统使用寿命： 定期保养可以延长系 统的使用寿命降低更 换成本。
提高系统准确性：定期 检查和保养可以提高系 统的准确性减少误报和 漏报的可能性。
保障人员安全：定期检 查和保养可以确保系统 在火灾发生时能够及时 报警保障人员安全。
仓库环境：货物密集空间封闭火灾隐患大 报警系统：烟雾探测器、温度探测器、火焰探测器等 报警方式：声光报警、短信报警、电话报警等 联动控制：自动关闭门窗、启动消防泵、切断电源等 监控中心：实时监控仓库情况及时处理报警信息 安全培训：定期进行火灾自动报警系统操作培训提高员工安全意识
火灾自动报警系统 的维护与保养
添加标题
添加标题
添加标题
添加标题
火灾探测器的工作原理主要包括光 学探测、电离探测、热敏探测等。
火灾探测器在检测到异常情况后会 发出报警信号并通过火灾自动报警 系统进行传输和处理。
火灾自动报警控制器是火灾自动报警系统的核心设备负责接收和处理来自火灾探测器、 手动报警按钮等设备的信号。
当火灾探测器Байду номын сангаас测到火灾时会发出报警信号火灾自动报警控制器接收到报警信号后会 进行判断和处理确定火灾发生的位置和类型。
火灾探测：及时发现火灾发出报警信号 火灾报警：向相关人员发出火灾报警信息 火灾控制：控制消防设备如喷水灭火系统、消防电梯等 火灾记录：记录火灾发生时间、地点、原因等信息便于事后调查和处理
火灾自动报警系统 基本原理
火灾探测器的主要功能是检测火灾 发生时的烟雾、温度等异常情况。
光学探测是通过检测烟雾中的颗粒物 来触发报警电离探测是通过检测空气 中的电离粒子来触发报警热敏探测是 通过检测温度异常来触发报警。
火灾自动报警系统课件(PPT 33张)
二、火灾自动报警系统的组成
1.图形控制中心系统
(1)配置两台计算机，分别为监控管理操作终端和历史资料 存档管理操作终端； (2)可以以图形和文本两种方式处理事件；能对事件进行合 理分类及过滤筛选；可以通过对事件存储文件的分析，了解 何时发生何事，便于分析事件发生的原因。
2.车站级火灾自动报警系统
微处理器 FACP 控制盘 ICD显示器 紧急供电装置
对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、 水流开关等，进行状态监视以及紧急控制。
• 火灾早期报警与人员疏散
当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值班 人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。
一、火灾自动报警系统的功能
1. 中央级功能
接收、显示并储存全线主要火灾报警设备的运行状态。 接收由车站级设备传送的各探测点的火灾报警信号,显示 报警部位及自动记录。 自动和人工手动确认火灾报警。 根据火灾发生的实际情况,自动选择预定的解决方案,向各 消防控制室发出消防救灾指令和安全疏散命令。 图形控制中心 PC 机通过无线发射台及时向市消防局 119无线报警台进行火灾报警,向消防部门通报灾。 接收主时钟的信息,使 FAS时钟与主时钟同步。
例如：水及气体喷洒、消防泵、防火阀等。
FAS系统主要功能：
• 探测火灾灾情
通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、 火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自 动报警控制盘。
• 自动判断功能
对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。
• 监控消防设备设施

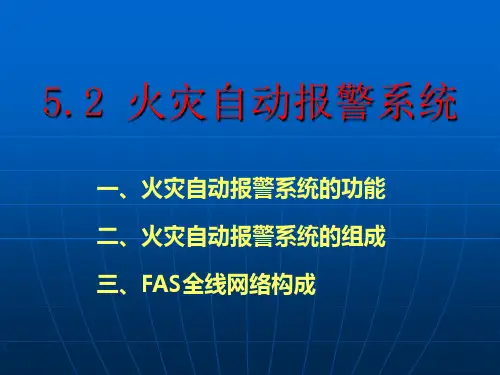

5.2 火灾自动报警系统
一、火灾自动报警系统的功能 二、火灾自动报警系统的组成 三、FAS全线网络构成
消防火灾自动报警及防排烟系统规范做法图解
联动控制功能区
2.4 消防设备的联动控制方式
联动控制对象： 消 防 设 施 联 动 控 制 装 置
我们已经知道消防控制室可以对消防设备进行 操作，实际上消防设备除了可以在消防控制室实现 操作外，还可以在其他地方实现操作。
消 防 电 话 系 统
消 防 广 播 系 统
1.3.1 触发器件 1.3.1.1 火灾探测器
常用的两种分类：
按其探测的火灾参数的不同分为：感烟探测器、 感温探测器、火焰（感光）探测器、可燃气体探测 器等。后面重点介绍比较常用的感烟和感温探测器。
按探测器结构可分为点型和线型。 点型是响应 某一点周围的火灾参数的探测器；线性是响应某一 连续线路周围的火灾参数的探测器。
消火栓按钮 水流指示器 压力开关
等
防火卷帘 消防风机 /消防水泵 电动风口、电梯等
多 线 控 制
消防风机 消防水泵
1.4 火灾报警过程
火灾报警过程：
2. 消 防 控 制 室
2.1 消防控制室的设置条件
设置条件：
设有火灾自动报警系统的建筑当还设有自动灭火系 统或机械防排烟系统时，应设置消防控制室。
3. 应急照明和消1.1 火灾应急照明的作用：
在火灾情况下，正常照明中断，在三种部位设置应急照明：
1. 继续工作照明： ------消防控制室、消防水泵房、防排烟风机房
等消防作业部位。 2. 疏散照明：
----疏散走道和楼梯间 3. 安全照明：
火灾发生后，正常照明中断，为确保处于潜在 危险的人员安全而设置的照明，以此避免因为心理 恐慌而造成的不必要的伤害和损失。----避难层、报 告厅等
图解自动喷水灭火系统课件
精品
8
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求
（2）手动控制 将喷淋消防泵控制箱和雨淋阀的启动、停止触点直接引至 设置在消防控制室内的消防联动控制器的手动控制盘, 实现 喷淋消防泵和雨淋阀的直接手动启动、停止。
（3）联动反馈 喷淋消防泵控制箱接触器辅助接点的动作信号或干管水流开 关动作信号作为喷淋消防泵的联动反馈信号应传至消防控制 室, 并在消防联动控制器上显示。
精品
7
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求 （1）自动控制 由同一报警区域内两个及以上独立的火灾探测器或一个火 灾探测器及一个手动报警按钮的报警信号, 作为雨淋阀开启 的联动触发信号, 由消防联动控制器联动控制雨淋阀的开启, 雨淋阀的动作信号应反馈给消防控制室, 并在消防联动控制 器上显示； 雨淋阀（或其后面的湿式报警阀的压力开关）的动作信号 作为喷淋消防泵启动的联动触发信号, 由消防联动控制器联 动控制喷淋消防泵的启动。
第二 二、自动喷水灭火系统工作原理 三、自动喷水灭火系统控制技术 四、自动喷水灭火系统的使用
精品
1
一、自动喷水灭火系统分类与构成
闭式系统 ——系统分类:
1、湿式喷水灭火系统； 2、干式喷水灭火系统； 3、预作用式喷水灭火系统。
——系统构成: 开式系统
预作 用阀
手动 自动
精品
12
作业思考题:
1.简述自动喷水灭火系统的分类。 2.简述自动喷水系统通用控制要求。 3.简述预作用自动喷水系统的联动控制要求。
精品
13
自动喷水灭火系统演示试验
训 练 塔 演 示 设 备 介 绍
___
精品
14
精品
优选火灾自动报警系统识图ppt(共19张PPT)
这对预算技术人员特别重要，可以防止在编制工程预算时，造成垂直敷设管线的漏算。
（3）了解建筑物的基本情况，房间分布与功能等。
·消防联动控制器中输出控制总线，火灾显示屏（或远程控制器）内的继电器来实现对每层消防联动设备的控制。
本项目的任务是通过对一套中等规模火灾自动报警系统读识，在了解火灾自动报警系统设计原则、设计规范，以及消防报警系统的设备选择和布
（7）平面图只表示设备和线路的平面位置而很少反映空间高度。 但是我们在阅读平面图时，必须建立起空间概念。这对预算技术人 员特别重要，可以防止在编制工程预算时，造成垂直敷设管线的漏 算。 （8）相互对照、综合看图。为了避免火灾自动报警系统设备及其 线路与其他建筑设备及管路在安装时发生位置冲突，在阅读火灾自 动报警系统平面图时要对照阅读其他建筑设备安装工程施工图，同 时还要了解规范的要求。
（3）了解建筑物的基本情况，房间分布与功能等。 了解这些内容对进一步读图是十分必要的。
· 该系统由火灾报警控制器和型联动控制器构成。通过通 讯接口将报警信号送入消防联动控制器，以实现对建筑
在了解了设备的分布后，就要进一步明确线路的走线，从而弄清它们之间内的消连防接设关备系的，自这是动最、重手要动的控。制。通过另一组通讯接口与
因此，图样被喻为工程界的语言，识读工程 图是每一个工程技术人员必须具备的基本素 质。
项目导入
一套完整的火灾自动报警系统施工图，主要由图 纸目录、设计说明、系统图、平面图和相关设备 的控制电路图等组成，所有这些图都是用图形符 号加文字标注及必要的说明绘制出来的，均属于 简图之列。
学习任务
本项目的任务是通过对一套中等规模火灾自动报警系 统读识，在了解火灾自动报警系统设计原则、设计规 范，以及消防报警系统的设备选择和布置方法的基础 上，理解设计意图，能列出系统的设备、计算线缆的 长度，并能描述设备的布置情况，为系统施工做好准 备。
火灾自动报警系统基本原理附图解共26页
专注 规范 说到做到
（二）火灾报警装置
（二）火灾报警装置：火灾报警控制器，火灾显示盘 是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号
，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警 装置。火灾报警控制器就是其中最基本的一种。
专注 规范 说到做到
1、火灾报警控制器
在火灾自动报警系统中，火灾报警控制 器用以接收、显示和传递火灾报警信号，并 能发出控制信号和具有其他辅助功能。它担 负着为火灾探测器等外设提供稳定的工作电 源，监视外设及系统自身的工作状态，接受 、转换、处理火灾探测器输出的报警信号， 进行声光报警，指示报警的具体部位及时间 ，同时执行相应的辅助控制等诸多任务，是 火灾报警系统中的核心组成部分。
（一）触发装置
（一）触发装置：火灾探测器，手动报警按钮 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统
性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器 件，也是火灾自动报警系统中不可缺少的组成部分之一。
火灾探测器的种类很多，按性能可分为感烟探测器、感温探测 器、火焰探测器和可燃气体探测器。
专注 规范 说到做到
火灾自动报警系统组成
火灾自动报警系统由触发装置、火灾报警装置、火灾警报装置 、电源及其有其他辅助控制功能的联动装置组成。
提供火灾报 警的条件
触发 装置
保证系统正 常的供电
接收、显示传 递火警信号
警报
火灾
装置
报警
装置
联动
装置
电源
以声、光形 式警示现场 人员注意
联合外部 设备动作
专注 规范 说到做到
感温探测器
专注 规范 说到做到
3、火焰探测器
利用火焰发出的红外、紫外光探测火灾 的传感器称为火焰探测器。分为红外火焰探 测器和紫外火焰探测器。
火灾自动报警系统(系统图)
GST-LD-8301 GST-LD-8303
防火门监控系统
火灾探测器
火灾报警控制器
GST BUS
2
CAN BUS
2
GST-FH-N8001 防火门监控器
电源箱 （根据电源容量选配）
GST-LD-8308 输入/输出接口
22
2 2
GST-LD-8308 输入/输出接口
22
DC24V
GST BUS
GST-LD-8308 输入/输出接口
目录
消防联动系统的组成
电气火灾监控系统
可燃气体探测报警系统
火 防火门监控系统
灾
自 消防联网系统
动 报
极早期空气采样系统
警 气体灭火系统
系 统 智能疏散系统
GB-50116标准整体介绍
标准系统图---案例
火灾自动报警系统的组成
火灾探测报警系统
器火 灾 探 测
钮手 动 火 灾 报 警 按
消防 电源
火
声
灾
或
报
光
警
报
控
警
制
器
器
传 输 设 备
建筑消防设施 远程监控中心
\
火灾自动报警系统 消防联动控制系统
消防控制室图形显示装置
消防联动控制器
消 消防 防应 电急 话广
播
消防电气控制装置
气 防 防器消
体火排火 灭卷烟栓
…
火帘控水 …
控控制泵
制制器控
器器
制
消火栓按钮
消防电源
消防电动装置 受控设备
备消备气 防备室备防
需要多重探测以作为喷淋启 动信号的场所
高气流场所
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图解火灾自动报警系统
火灾自动报警系统五大组成部分:
一、触发装置
二、火灾报警装置
三、火灾警报装置
四、电源
五、其她辅助控制功能的联动装置
一、触发装置
触发装置:火灾探测器与手动报警按钮
1、火灾探测器
火灾探测器就是火灾自动报警系统的重要组成部分,就是整个系统性能好坏的关键。
手动报警按钮就是手动方式产生火灾报警信号的器件,也就是火灾自动报警系统中不可缺少的组成部分之一。
感烟探测器:
感温探测器:
火焰探测器:
可燃气体探测器:
2、手动报警按钮
手动报警按钮就是火灾报警系统中的一个设备类型,当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮,报告火灾信号。
正常情况下当手动报警按钮报警时,火灾发生的几率比火灾探测器要大的多,几乎没有误报的可能。
因为手动报警按钮的报警出发条件就是必须人工按下按钮启动。
按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮,这个状态灯表示火灾报警控制器已经收到火警信号,并且确认了现场位置。
二、火灾报警装置
火灾报警装置:火灾报警控制器与火灾显示盘
1、火灾报警控制器
在火灾自动报警系统中,火灾报警控制器用以接收、显示与传递火灾报警信号,并能发出控制信号与具有其她辅助功能。
它担负着为火灾探测器等外设提供稳定的工作电源,监视外设及系统自身的工作状态,接受、转换、处理火灾探测器输出的报警信号,进行声光报警,指示报警的具体部位及时间,同时执行相应的辅助控制等诸多任务,就是火灾报警系统中的核心组成部分。
2、火灾显示盘
火灾显示盘(又称复示盘或楼层显示器)用于接收火灾报警控制器发出的信号,显示发出火警部位或区域,通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。
三、火灾警报装置
火灾警报装置就是在火灾自动报警系统中,用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。
声光报警器就就是一种最基本的火灾警报装置,它以声、光方式向报警区域发出火灾警报信号,以提醒人们展开安全疏散、灭火救灾等行动。
四、电源
火灾自动报警系统属于消防用电设备,应设有主电源与直流备用电源。
其主电源应当采用消防电源,备用电源一般采用蓄电池组。
五、联动装置
在火灾自动报警系统中,当接受到来自触发器件的火灾信号后,能自动或手动启动相关消防设备并显示其工作状态的设备,称为消防联动控制装置,火灾报警控制器与联动装置之间通过输出类型的模块来进行连接,一般的联动控制装置有5类系统:
1、自动灭火系统
2、室内消火栓系统
3、防烟排烟系统及空调通风系统
4、常开防火门、防火卷帘
5、非消防电源控制装置
6、电梯迫降控制装置
7、火灾应急广播的控制装置
火灾自动报警系统总示意图:
【工程实例】规范的消防水泵房。
