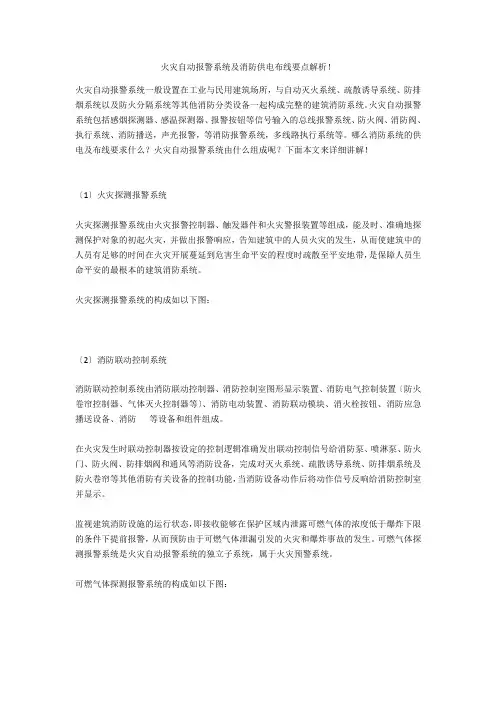

火灾自动报警系统及消防供电布线要点解析！火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。
火灾自动报警系统包括感烟探测器、感温探测器、报警按钮等信号输入的总线报警系统、防火阀、消防阀、执行系统、消防播送，声光报警，等消防报警系统，多线路执行系统等。
哪么消防系统的供电及布线要求什么？火灾自动报警系统由什么组成呢？下面本文来详细讲解！〔1〕火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾开展蔓延到危害生命平安的程度时疏散至平安地带，是保障人员生命平安的最根本的建筑消防系统。
火灾探测报警系统的构成如以下图：〔2〕消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置〔防火卷帘控制器、气体灭火控制器等〕、消防电动装置、消防联动模块、消火栓按钮、消防应急播送设备、消防等设备和组件组成。
在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反响给消防控制室并显示。
监视建筑消防设施的运行状态，即接收能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
可燃气体探测报警系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
可燃气体探测报警系统的构成如以下图：〔4〕电气火灾监控系统电气火灾监控系统由电气火灾监控器、电气火灾监控探测器组成，能在发生电气故障，产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，防止电气火灾的发生。
