电工学 章 题库电子电路中的反馈 答案

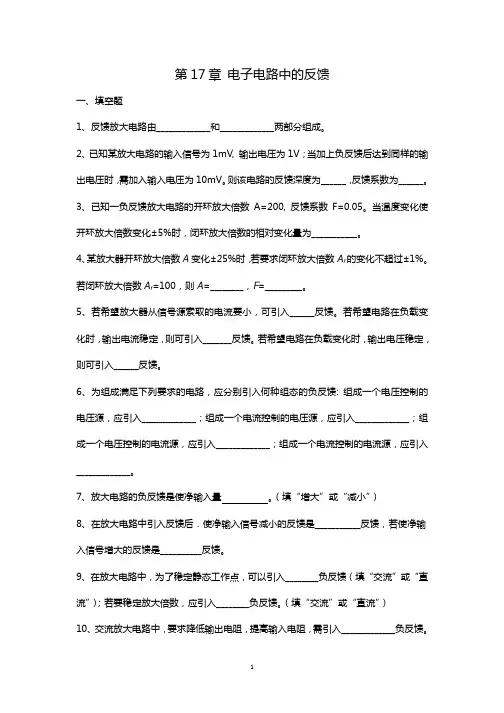

第17章电子电路中的反馈一、填空题1、反馈放大电路由_____________和_____________两部分组成。

2、已知某放大电路的输入信号为1mV, 输出电压为1V；当加上负反馈后达到同样的输出电压时，需加入输入电压为10mV。

则该电路的反馈深度为______，反馈系数为______。

3、已知一负反馈放大电路的开环放大倍数A=200, 反馈系数F=0.05。

当温度变化使开环放大倍数变化±5%时，闭环放大倍数的相对变化量为___________。

4、某放大器开环放大倍数A变化±25%时，若要求闭环放大倍数A f的变化不超过±1%。

若闭环放大倍数A f=100，则A=________，F=_________。

5、若希望放大器从信号源索取的电流要小，可引入______反馈。

若希望电路在负载变化时，输出电流稳定，则可引入_______反馈。

若希望电路在负载变化时，输出电压稳定，则可引入______反馈。

6、为组成满足下列要求的电路，应分别引入何种组态的负反馈: 组成一个电压控制的电压源，应引入_____________；组成一个电流控制的电压源，应引入_____________；组成一个电压控制的电流源，应引入_____________；组成一个电流控制的电流源，应引入_____________。

7、放大电路的负反馈是使净输入量。

（填“增大”或“减小”）8、在放大电路中引入反馈后．使净输入信号减小的反馈是___________反馈，若使净输入信号增大的反馈是__________反馈。

9、在放大电路中，为了稳定静态工作点，可以引入________负反馈（填“交流”或“直流”）；若要稳定放大倍数，应引入________负反馈。

（填“交流”或“直流”）10、交流放大电路中，要求降低输出电阻，提高输入电阻，需引入_____________负反馈。

11、某放大电路要求提高输入电阻，稳定输出电流，它应引入______________负反馈。

12、在交流放大电路中，引用直流负反馈的作用是_____________________；引用交流负反馈的作用是____________________。

13、在放大电路中，为了改变输入电阻和输出电阻，应引入________负反馈；为了抑制温漂，应引入________负反馈；为了展宽频带，应引入________负反馈。

（填“交流”或“直流”）14、电路如图17-1-14所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。

图17-1-14电路引入了________________（填入反馈组态）交流负反馈，电路的输入电阻趋近于______________，电压放大倍数约为____________。

设u I=1V，则u o≈________V；若R1开路，则u o变为________V；若R1短路，则u o变为________V；若R2开路，则u o变为________V；若R2短路，则u o变为________V。

二、选择题1、负反馈所能抑制的干扰和噪声是________。

A、输入信号所包含的干扰和噪声B、输出信号内的干扰和噪声C、反馈环外的干扰和噪声D、反馈环内的干扰和噪声2、下列关于反馈的说法，正确的是__________A、在深度负反馈放大电路中，闭环放大倍数A F=1/F。

它只与反馈系数有关，而与开环放大倍数无关，因此基本放大电路的参数无实际意义。

B、若放大电路负载固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。

C、只要在电路中引入反馈，就一定能使其性能得到改善。

D、电压负反馈可以稳定输出电压，通过负载的电流也就必然稳定，因此电压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反馈没有区别。

3、对于放大电路，若无反馈网络，称为_______; 若存在反馈网络，则称为_______。

A.开环放大电路B. 闭环放大电路C. 电压放大电路D. 电流放大电路4、需要一个阻抗变换电路，要求R i小R o大，则应选_________负反馈放大电路。

A、电压串联B、电压并联C、电流串联D、电流并联5、根据反馈信号在输出端取样方式的不同，可分为_________反馈和________反馈；根据反馈信号和输入信号在输入端比较方式的不同，可分为________反馈和________反馈。

A、串联B、并联C、电压D、电流6、放大电路如图17-2-6所示，其反馈类型为_________。

u ou图17-2-6 图17-2-7A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈7、图17-2-7所示电路的反馈组态为________A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈8、图17-2-8所示电路的反馈类型为_______u oCu o图17-2-8 图17-2-9A、直流电压串联负反馈B、交流电压串联负反馈C、直流电流串联负反馈D、交流电流串联负反馈9、判断图17-2-9所示电路为何种交流反馈类型_________A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈10、图17-2-10的反馈组态为_________u iu occu i图17-2-10 图17-2-11A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈11、图17-2-11中电路为何种交流反馈类型_________A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈D、电流并联负反馈12、放大电路引入负反馈后，对其性能的影响下列说法中不正确的是。

A、放大倍数降低B、非线性失真减小C、通频带变宽D、放大倍数的稳定性下降13、图17-2-13所示电路中的负反馈类型为。

图17-2-13A、电流串联负反馈B、电压串联负反馈C、电流并联负反馈D、电压并联负反馈14、能够减小放大电路输入电阻、减小放大电路输出电阻的负反馈是。

A、电流串联负反馈B、电压串联负反馈C、电流并联负反馈D、电压并联负反馈15、放大电路引入负反馈后，对其性能的影响下列说法中正确的是。

A、放大倍数降低B、非线性失真增大C、通频带变窄D、放大倍数的稳定性下降16、电路引入电压并联负反馈，输出电阻将。

A、不变B、增大C、减小D、不能确定17、能够减小放大电路输入电阻、稳定放大电路输出电流的负反馈组态是_______。

A、电流串联负反馈B、电压串联负反馈C、电流并联负反馈D、电压并联负反馈18、负反馈所能抑制的干扰和噪声是________。

A、输入信号所包含的干扰和噪声B、反馈环内的干扰和噪声C、反馈环外的干扰和噪声D、输出信号中的干扰和噪声19、分压式偏置电路稳定静态工作点的原理是利用了____________。

A、交流电流负反馈B、交流电压负反馈C、直流电流负反馈D、直流电压负反馈20、选择合适的答案填入下列空格。

（1）欲得到电流-电压转换电路，应在放大电路中引入__________；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入___________；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入______；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入__________。

A、电压串联负反馈B、电流串联负反馈C、电流并联负反馈D、电压并联负反馈三、判断题1、若放大电路的放大倍数为负，则引入的反馈是负反馈。

（）2、负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（）3、若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（）4、只要在放大电路中引入反馈，就能使其性能得到改善。

（）5、放大电路级数越多，引入的反馈越强，电路的放大倍数也就越稳定。

（）6、反馈量仅仅取决于输出量。

（）7、既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（）8、负反馈能改善放大电路的性能，所以负反馈越强越好。

（）9、电路中引入负反馈后，只能减小非线性失真，而不能消除失真。

（）10、放大电路中的负反馈，对于在反馈环内产生的干扰、噪声和失真有抑制作用，但对输入信号中含有的干扰信号等没有抑制能力。

（）四、计算题1、理想运放组成电路如图17-4-1所示。

判断反馈极性。

若为负反馈，确定其组态，并求出闭环电压放大倍数。

u iu ou o图17-4-1 图17-4-22、运放电路如图17-4-2所示，试问：（1） 第一级和第二级放大电路各是什么反馈类型？ （2） 总的电压放大倍数A u ?（3） 当负载电阻R L 变化时，该电路能否稳定输出电压U o ?能否稳定输出电流I o ? 3、理想运放如图17-4-3所示，判断该电路的反馈组态，深度负反馈条件下的A f 。

u ouu u o图17-4-3 图17-4-44、判断图17-4-4所示电路的反馈极性和类型。

若R 1=R 2=1k Ω，R 3=R 4=2k Ω，u i =1V 。

求u o 。

假设集成运放为理性运放。

5、如图17-4-5所示，电路中的运放具有理想特性。

试分析增益可变放大电路属于何种极性和类型的反馈，并计算电压放大倍数A uf 。

uo图17-4-5 图17-4-66、电路如图17-4-6所示，判断反馈组态，并计算在深度负反馈条件下的A f。

7、由理想运放组成的电路如图17-4-7所示。

（1）说明电路中采用的是何种负反馈类型；（2）R1=100K、R2=200K、U i=1V试求U o是多少？图17-4-7 图17-4-88、判断图17-4-8中的负反馈类型？若U i＝1V，求U o＝？假设集成运放是理想的。

9、电路如图17-4-9所示，试判断下列电路中有无负反馈，若有则说明其反馈类型。

ou i（a）（b）图17-4-910、指出图17-4-10中两个电路的负反馈组态，并写出输出u o表达式。

图17-4-1011、设图17-4-11所示电路为深度负反馈电路，分析该电路引入的负反馈类型（电压串联、电压并联、电流串联、电流并联）是什么？写出U o的表达式。

D Z图17-4-11 图17-4-1212、电路如图17-4-12所示。

试问：电路中引入的是何种反馈？若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U o的调节范围是多少？13、图17-4-13中引入了哪种组态的交流负反馈？深度负反馈条件下的电压放大倍数≈？( a )o u iu ou图17-4-1314、放大电路如图17-4-14所示，试： （1）判断反馈组态；（2）求解深度负反馈下大环的闭环电压增益。

o图17-4-14参考答案一、填空题1、基本放大电路；反馈网络2、10；0.0093、±0.45%4、2500；0.00965、串联；电流；电压6、电压串联负反馈；电压并联负反馈；电流串联负反馈；电流并联负反馈7、减小8、负；正9、直流；交流10、电压串联负反馈11、电流串联负反馈12、稳定静态工作点；稳定放大倍数13、交流；直流；交流14、电压串联；∞；11；11；1；14；14；1二、选择题1、D2、D3、A；B4、D5、C；D；A；B6、A7、B8、C9、C 10、C 11、A 12、D 13、A 14、D 15、A 16、C 17、C 18、B 19、C 20、D；B；A；C三、判断题1、ⅹ2、√3、ⅹ4、ⅹ5、ⅹ6、√7、ⅹ8、ⅹ9、√10、√四、计算题1、电压串联负反馈；3422413152()()()f uf f R R R R A R R R R R R R R +=+++2、（1）电压串联负反馈；电压并联负反馈；（2）-210；（3）能；不能3、电流并联负反馈；23(1f L uf R R A R R =−+ 4、电压串联负反馈；1.5V5、电流串联负反馈；1212L uf R R R A R R =−+ 6、电压并联负反馈；1fuf R A R =−7、电压并联负反馈；U o =-2V8、（1）电压串联负反馈；（2）U o =1V9、电压并联负反馈；电流并联负反馈10、A 图为电压并联负反馈，1F O iR U U R =−；B 图为电压串联负反馈 )1(1R R U U F i O += 11、电流串联负反馈； I L O U R R R R R R U 31321++= 12、电压串联负反馈；滑动抽头滑倒最左边时，1231O Z R R R U U R ++=，滑动抽头滑倒最右边时，12312O Z R R R U U R R ++=+。
