110KV及以下供配电系统
注册电气工程师(供配电)专业培训讲义 110KV及以下供配电系统(高压部分)(2010.5)
5
长期工作器的额定电流 Iz——回路持续工作电流 高压电器没有明确的过载能力，因此一在选其 额定电流时，应满足可能运行方式下回路持续 工作电流，不同回路的持续工作电流见指导书 P232表7－1－3。
6
短路稳定条件
一般原则 • 按最大可能通过的短路电流来校验其动、热稳 性（一般为三相短路电流，不考虑仅在切换过 程中可能并列运行的接线方式） 仅用熔断器保护的电器可不校验热稳定 熔断器有限流作用时，可不校验动稳定 用熔断器保护的电压互感器，可不校验动、热 稳定
18
变压器的选择
绕组的联结方式及其标号
•三相变压器的一组相绕组或连接成三相组的单相变 压器的相同电压的绕组连接成星形、三角形、曲折 形时，对高压绕组分别用大写拉丁字母Y、D、Z表 示，对中压或低压绕组分别用小写拉丁字母y、d、z 表示。如星形联结或曲折形联结的中性点是引出的， 则分别以YN或ZN及yn或zn表示。 •绕组电压间的相位移用钟时序数来表示。取高压绕 组的电压矢量作原始位置， 即时钟的12点(或0点)， 低压绕组电压矢量所指向的钟点数，就是钟时序数。 •对于多绕组变压器，高压绕组的电压矢量仍作为参 考矢量，按各绕组额定电压的递减次序如高一中、 高一低排列接线组别代号和钟时序数。
13
变压器的选择
10KV及以下变电所变压器选择要求 •下列情况下，动力与照明变压器宜分开，设专用照 明变压器 1、照明负荷较大 2、冲击性负荷较大，严重影响电能质量时 3、低压配电采用IT系统，因其带电部分与大地不直 接连接，必须设照明变压器 •多层或高层主体建筑内变电所，为防火灾，宜选用 干式变压器 •在多尘或有腐蚀性气体场所，应选用防尘型或防腐 型变压器
注册电气工程师（供配电） 注册电气工程师（供配电）专 业培训讲义
供配电系统设计规范
供配电系统设计规范关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-，自 7月1日起实施。
其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○○九年十一月十一日1 总则1.0.1 为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制定本规范。
1.0.2 本规范适用于小于等于110kV的供配电系统新建、扩建和改建工程的设计。
1.0.3 供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
1.0.4 供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。
1.0.5 供配电系统设计应采用符合国家现行有关标准的高效节能、性能先进、绿色环保、安全可靠的电气产品。
1.0.6 供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
2 术语本规范用名词曾用名词解释关键负荷（Vital load）一个用电负荷由于突然断电，足以引起一个安全上的关注时，称该负荷为关键负荷重要负荷（Essential load）一个用电负荷由于突然断电，足以引起一个经济上的关注时，称该负荷为重要负荷一般负荷（Non essential load）一个用电负荷既不上眼关键负荷，也不属于重要负荷的，称该负荷为一般负荷双重电源（Duplicate supply）到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的应急电源（Safety electric source）用来维持安全用电设备工作所需的电源EPS(Emergeney Power Supply) 集中供电式应急电源UPS(Uninterrupted Power Supply) 不间断电源分布式能源(Distributed Energy Sources) 分布在用户端的能源综合利用系统供电电压（Voltage of power supplying）供电部门与用户的产权分界处的电压或由供电协议所规定的计量点的电压电压偏差（Voltage deviation）电压偏移系统实测电压值和额定电压值之差,一般见额定电压的百分比表示。
南方电网公司110千伏及以下配电网规划技术指导原则(2016年)
2
110 千伏及以下配电网规划技术指导原则
GB 50052 GB 50053 GB 50054 GB 50061 GB 50217 GB/T 50293 GB50065 GB/T 50064 GB14050 GB/T 14285 GB/Z 29328
供配电系统设计规范 20 千伏及以下变电所设计规范 低压配电设计规范 66 千伏及以下架空电力线路设计规范 电力工程电缆设计规范 城市电力规划规范 交流电气装置的接地设计规范 交流电气装置的过压保护和绝缘配合设计规范 系统接地的型式及安全技术要求 继电保护和安全自动装置技术规程 重要电力用户供电电源及自备应急电源配置技术 规范
SD 325-89 DL/T 5118 DL/T 5131 DL/T 599 DL/T 5220 DL/T 601 DL/T 620 DL/T 256 DL 755 DL/T 836 DL/T621 DL/T 1406 DL/T 5709 DL/T 390 DL/T 5729 NB/T 32015
电力系统电压和无功电力技术导则 农村电力网规划设计导则 农村电网建设与改造技术导则 城市中低压配电网改造技术导则 10 千伏及以下架空配电线路设计技术规程 架空绝缘配电线路设计技术规程 交流电气装置的过电压保护和绝缘配合 城市电网供电安全标准 电力系统安全稳定导则 供电系统用户供电可靠性评价规程 交流电气装置的接地 配电自动化技术导则 配电自动化规划设计导则 县域配电自动化技术导则 配电网规划设计技术导则 分布式电源接入配电网技术规定
执行。
2 规范性引用文件
下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期
供配电系统设计规范-2019年精选文档
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (1)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (4)第四章电压选择和电能质量 (5)第五章无功补偿 (8)第六章低压配电 (10)附录一名词解释 (12)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
注册电气工程师供配电专业案例110kV及以下供配电系统历年真题试卷汇编4_真题-无答案
注册电气工程师供配电专业案例（110kV及以下供配电系统）历年真题试卷汇编4(总分150,考试时间120分钟)案例分析题每题的备选答案中，只有一个是符合题目要求的。

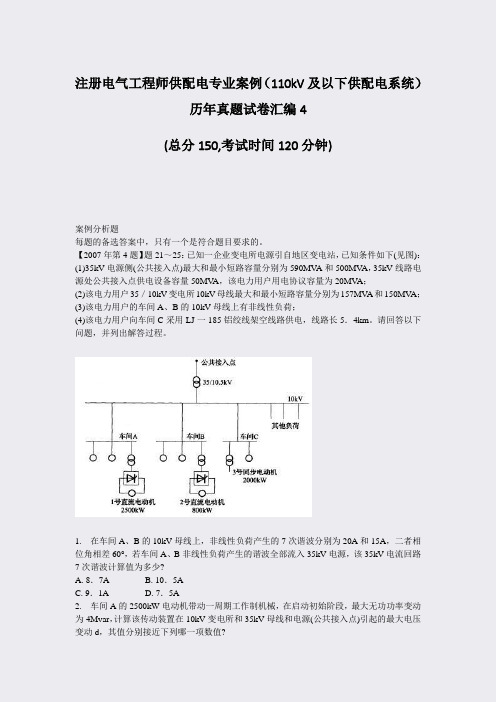

【2007年第4题】题21～25：已知一企业变电所电源引自地区变电站，已知条件如下(见图)：(1)35kV电源侧(公共接入点)最大和最小短路容量分别为590MV A和500MV A，35kV线路电源处公共接入点供电设备容量50MV A，该电力用户用电协议容量为20MV A；(2)该电力用户35／10kV变电所10kV母线最大和最小短路容量分别为157MV A和150MVA；(3)该电力用户的车间A、B的10kV母线上有非线性负荷；(4)该电力用户向车间C采用LJ一185铝绞线架空线路供电，线路长5．4km。
