机械设计题库(含答案)---3
机械设计期末考试题目含答案(四套)
练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。
机械设计基础复习题以及答案
机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。
2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。
3、联轴器和离合器可联接两轴，使其一同回转。
机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。
4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。
5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。
6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。
7、机械零件由于某种原因丧失正常工作能力称为失效。
8、带传动的失效形式主要有带的疲劳破坏和打滑。
9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。
10、滚子链为避免采用过渡链节，应尽量采用偶数链节。
11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。
12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。
13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。
15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。
16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。
17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。
18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。
19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。
20、按用途的不同，链传动分为传动链、起重链和牵引链。
21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。
22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。
机械设计试卷试题(含答案-整理)
一、选择题：1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为( B )A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2.循环特性r=－1的变应力是(A ）应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静3.普通平键联接强度校核的内容主要是(A)。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核； D．校核磨损。
4.半圆键联接当采用双键时两键应 D 布置。
Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( D )A．拉力 B.扭矩C．压力 D.拉力和扭矩1. 普通平键联接传递动力是靠_____。
( B )(A)两侧面的摩擦力；(B)两侧面的挤压力；(C) 上下面的挤压力；(D)上下面的摩擦力。
2. 在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是 ( B )（A）增大Cb，减小Cm （B）减小Cb．增大Cm（C）增大Cb和Cm（ D）减小Cb和Cm （应尽量小）3. 带传动中最大应力发生在（ B ）（A）紧边与大带轮接触处；（B）紧边与小带轮接触处；（C）松边与小带轮接触处；（D）松边与大带轮接触处。
4. 带在工作时产生弹性滑动，是由于。
（ C ）（A）带不是绝对挠性件；（B）带与带轮间的摩擦系数偏低；（C）带的紧边与松边拉力不等；（D）带绕过带轮产生离心力。
5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是—。
( A ) （A）避免螺栓受附加弯曲应力作用（B）便于安装（C）为安置防松装置6. 选取V带型号，主要取决于。
( D )（A）带的线速度（ B）带的紧边拉力（ C）带的有效拉力（D）带传递的功率和小带轮转速7. 同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的而不能提高轴的。

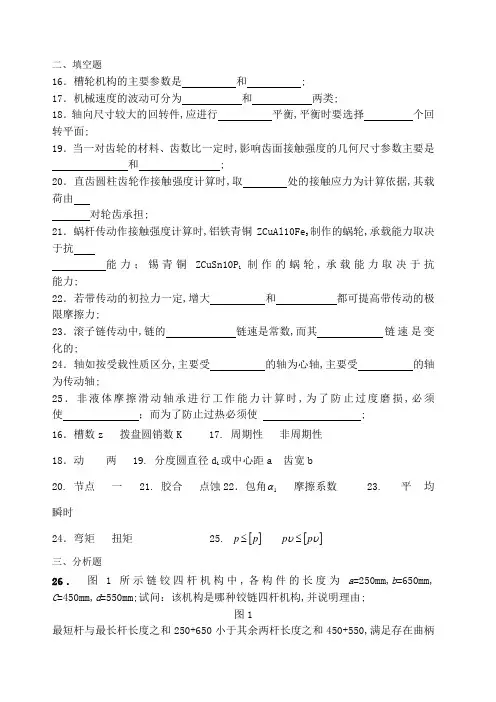

机械设计基础试题含答案
二、填空题16．槽轮机构的主要参数是和 ;17．机械速度的波动可分为和两类;18．轴向尺寸较大的回转件,应进行平衡,平衡时要选择个回转平面;19．当一对齿轮的材料、齿数比一定时,影响齿面接触强度的几何尺寸参数主要是和 ;20．直齿圆柱齿轮作接触强度计算时,取处的接触应力为计算依据,其载荷由对轮齿承担;制作的蜗轮,承载能力取决21．蜗杆传动作接触强度计算时,铝铁青铜ZCuAl10Fe3于抗制作的蜗轮,承载能力取决于抗能力；锡青铜ZCuSn10P1能力;22．若带传动的初拉力一定,增大和都可提高带传动的极限摩擦力;23．滚子链传动中,链的链速是常数,而其链速是变化的;24．轴如按受载性质区分,主要受的轴为心轴,主要受的轴为传动轴;25．非液体摩擦滑动轴承进行工作能力计算时,为了防止过度磨损,必须使；而为了防止过热必须使 ;16．槽数z 拨盘圆销数K 17. 周期性非周期性或中心距a 齿宽b18．动两 19. 分度圆直径d120. 节点一21. 胶合点蚀22．包角α摩擦系数23. 平均1瞬时24．弯矩扭矩25. [][]υυpp≤≤pp三、分析题26．图1所示链铰四杆机构中,各构件的长度为a=250mm,b=650mm, C=450mm,d=550mm;试问：该机构是哪种铰链四杆机构,并说明理由;图1最短杆与最长杆长度之和250+650小于其余两杆长度之和450+550,满足存在曲柄的必要条件,且最短杆为连架杆; 故该铰链四杆机构为曲柄摇杆机构;27． 图2所示展开式二级斜齿圆柱齿轮传动,I 轴为输入轴,已知小齿轮1的转向n 1和齿轮1、2的轮齿旋向如图所示;为使中间轴II 所受的轴向力可抵消一部分,试确定斜齿轮3的轮齿旋向,并在图上标出齿轮2、3所受的圆周力F t2、F t3力F a2、F a3的方向;垂直纸面的力,向纸内画稍,向纸外画⊙27．答案参见第27题答案图斜齿轮3、4的轮齿旋向Ft2、Fa2、Ft3、Fa3的方向四、计算题 28． 计算图3所示机构的自由度若图中含有复合铰链、局部自由度和虚约束等情况时,应具体指出;图3解 E 、F 处之一为虚约束29． 一对标准渐开线直齿圆柱齿轮外啮合传动,已知标准中心距a =160mm,传动比i 12=3,大齿轮齿数Z 2=60,齿顶高系数h a =1,径向间隙系数C =,分度圆压力角a =20°.试求出：1齿轮的模数m ,小齿轮1的分度圆半径r 1;基圆半径r b1;分度圆上的齿厚S ;2若实际安装中心距a =164mm 时,计算啮合角a ,及小齿轮的节圆半径r 1解1小齿轮齿数 2036021===i z z 模数 mm z z a m 460201602221=+⨯=+=分度圆半径 mm mz r 40220421=⨯==基圆半径 mm r r b 59.3720cos 40cos 11=︒==α分度圆齿厚 mm m s 28.62414.32=⨯==π 29168.020cos 160cos cos ='︒='='a a ααα ︒='54.23α 节圆半径︒='='54.23cos /59.37cos /11αb r r =或mm i a r 00.413116411=+=+'=' 30. 已知图4所示轮系中各齿轮的齿数为：Z 1=20,Z 2=30,Z 3=80,Z 4=25,Z 5=50;求轮系的传动比i 15;解 该轮系为混合轮系;由齿轮1、2、3和转臂H 组成行星轮系,齿轮3固定,03=ω;则 42080133113-=-=-=--=z z i H H H ωωωω 得511==HH i ωω 由题图知 51144==∴=H H i i ωω由题图轮4、5组成定轴轮系,则五、作图题33．已知一对心直动尖顶移动从动件盘形凸轮机构如图7所示,凸轮为以B 点为中心的圆盘,A 点为其回转中心;试用作图法画出：1凸轮的基圆和基圆半径r 0;2 凸轮机构的从动件尖顶在图示位置C 点与凸轮接触时,从动件的位移S ；3从动件尖顶在图示C 点和D 点接触时压力角α;答案见第33题答案图;基圆和基圆半径r 0从动件在C 点接触时位移s在C 点和D 点接触时压力角α六、结构改错题34．在图8上直接改正轴系结构的错误;齿轮传动油润滑,滚动轴承脂润滑,轴端安装V 带轮①应画出键；②去掉套筒,画出定位轴肩； ③画出密封件； ④轴承改为面对面正安装；⑤缩短装齿轮的轴段长度；⑥键长应短于轮毂长度； ⑦左右两轴承内侧加档油环； ⑧左右两轴承盖与箱体间加垫片;机械设计基础试卷 2一、选择题;1．在曲柄摇杆机构中,为提高机构的传力性能,应该A ．增大传动角γ B. 减小传动角γC ．增大压力角α D. 减小极位夹角θ2．渐开线标准齿轮的根切现象,发生在A ．模数较大时 B. 模数较小时C ．齿轮较少时 D. 齿数较多时 3．斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式,应该是A ．m n =m t sin β B. m n =m t /cos βC ．m n =m t cos β D. m n =m t cos α 4．调节周期性速度波动的方法是在机械中加一个飞轮,其作用是使A ．机械运转速度的波动可以消除B ．机械运转速度的波动可以减小C ．机械运转的平均角速度ωm 可以减小D ．机械运转的平均角速度ωm 可以增大 5．动平衡的条件是,回转件中各个质量产生的A ．离心力的合力等于零B ．离心力的合力和合力偶矩均等于零C ．离心力的合力偶矩等于零D. 离心力的合力和合力偶矩均不等于零6．仅受预紧力F ˊ作用的紧螺栓联接,其螺栓的计算应力σca =ˊ/214d ,将拉应力增大30%的原因是考虑A ．安装时可能产生的偏心载荷B ．载荷可能有波动C ．拉伸和扭转的复合作用D ．螺栓材料的机械性能不稳定7．在一般工作条件下,齿面硬度HB ≤350的闭式钢制齿轮传动,通常的主要失效形式为A ．轮齿疲劳折断 B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形8．齿轮传动中,轮齿的齿面疲劳点蚀,通常首先发生在A ．齿顶部分 B. 靠近节线的齿顶部分C ．齿根部分 D. 靠近节线的齿根部分9．标准斜齿圆柱齿轮传动中,查取齿形系数Y F 数值时,应按A ．法面模数m n B. 齿宽bC. 实际齿数ZD. 当量齿数x U10. 普通圆柱蜗杆分度圆直径的计算式是A ．d 1=m a1q B. d 1=m n qC. d 1=m a1z 1D. d 1=m n z 111. 带传动在工作时产生弹性滑动,是由于A ．包角α太小 B. 初拉力F 0太小C ．紧边与松边拉力不等 D. 传动过载1. A二、填空题 17．在铰链四杆机构中,存在曲柄的必要条件是和 ;18．在设计凸轮机构时,凸轮基圆半径取得越 ,所设计的机构越紧凑,但是压力角 ,使机构的工作情况变坏;19．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮和必须分别相等;20．斜齿圆柱齿轮的标准模数是;直齿圆锥齿轮的标准模数是 ;21．平键的截面尺寸应按从键的标准中查取,键的长度L可参照从标准中选取;必要时应进行强度校核;22．对一般精度的直齿圆柱齿轮传动作弯曲强度计算时,将轮齿看作 ,并假定全部载荷作用于 ;24．普通V带传动的设计准则是,保证带以及具有一定的 ; 24．按照滑动轴承工作时的摩擦状态,可分为滑动轴承和滑动轴承两种主要类型;17．最短杆与最长杆长度之和小于或等于其余两杆长度之和18．小增大19. 模数压力角20．法面模数m n大端模数m 21．轴径d轮毂长度22. 悬臂梁齿顶 23．不打滑疲劳寿命 24. 非液体摩擦液体摩擦三、分析题25．图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置,蜗杆为主动件,若蜗杆1的转动方向如图中n1所示,蜗杆齿的螺旋线方向为右旋;试分析：1为使中间轴I所受的轴向力能抵消一部分,确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向；2在图1的主视图上,画出蜗轮2的圆周力F t2、径向力F r2和斜齿轮3的圆周力F t3、径向力F r3的方向：在左视图上画出蜗轮2的轴向力F a2和斜齿轮3的轴向力F a3方向;答案见第25题答案图;1蜗轮2、齿轮3、齿轮4的旋向2F a2、F a3的方向3F r2、F t2、F r3、F t3的方向27．一对渐开线标准圆柱直齿轮外啮合传动,已知齿轮的齿数Z1=30,Z2=40,分度圆压力角20α°,齿顶高系数*a h=1,径向间隙系数C=,标准中心距a=140mm;试求出：齿=轮的模数m；两个齿轮的分度圆半径r1、r2;基圆半径r b1、r b2;齿顶圆半径r a1、r a2;解 ),(221z z m a +=∴ 模数 mm z z a m 440301402221=+⨯=+=分度圆半径 mm mz r 602304211=⨯== 基圆半径 mm r r b 382.5620cos 60cos 11=︒⋅==α齿顶圆半径 mm m h r r a a 644160*11=⨯+=+=28． 已知图3所示轮系中各齿轮的齿数为：Z 1=20,Z 2=40,2z '=20, Z 3=80;试求轮系的传动比i 1H ;解 1213231z z z z H H =--ωωωω ∴ i 1H =9六、结构改错题32．在图6上直接改正轴系结构的错语;轴端安装联轴器①应画出垫片；②应画出定位轴套,并将装齿轮的轴段长度缩短；③应画出键；④应降低轴肩高度,便于拆卸轴承；⑤画出轴径变化,减小轴承装配长度；⑥画出密封件；⑦画出联轴器定位轴肩；⑧键长应改为短于轮毂长度；机械设计基础试卷3一、选择题共30分、每小题2分2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则 C ;A 、提高了轮齿的弯曲强度B 、提高了齿面的接触强度C 、降低了轮齿的弯曲强度D 、降低了齿面的接触强度4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带C ;A ．进入大带轮处B ．离开大带轮处C. 进入小带轮处 D ．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排顺序以方案A 为好;A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于 C ;A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接类型应是A ;A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要失效形式为 B ;A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承,验算]pv 是为了防止轴承 B ;[pvA. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用A ;A．两端固定 B．两端游动C．一端固定一端游动 D．A,B,C均可以12、工作时承受弯矩并传递转矩的轴称为 B ;A、转动心轴B、转轴C、传动轴D、固定心轴13、普通平键的主要失效是 A ;A．工作面被压溃或键被剪断 B．工作面产生胶合破坏C. 工作面产生过度磨损 D．键被弯曲折断14、带传动产生弹性滑动的原因是由于 D ;A、带不是绝对挠性体B、带与带轮间的摩擦系数偏低C、带绕过带轮时产生离心力D、带的紧边与松边拉力不等二、标准件3、根据下面所给出的轴承代号,指出下面轴承相应的类型、尺寸系列、内径、公差等级和游隙组别;16308/C3 27214B 330213/P46308/ C3—表示内径为40mm,03尺寸系列的深沟球轴承,0级公差,3组游隙;7214B —表示内径为70mm,02尺寸系列的角接触球轴承接触角为40,0级公差,0组游隙;30213/ P4—表示内径为65mm,02尺寸系列的圆锥滚子轴承,4级公差,0组游隙;四、分析题图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统;已知：Ⅰ轴为输入轴,转向如图所示;（1） 在下图中标出各轮转向;为使2、3两轮的轴向力方向相反,确定并在图中标出3、4两轮的螺旋线方向;（2） 在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方向;六、结构题 下图为斜齿轮、轴、轴承组合结构图;齿轮用油润滑,轴承用脂润滑,指出该结构设计的错误;要求：1、左、右两边轴承端盖均无调整垫片2、左边轴承内圈固定错误,轴肩高过内圈高度3、键过长4、齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm5、套筒高度高过右边轴承内圈的高度6、 右边轴承端盖与轴要留有间歇7、右边轴承端盖与轴间要有密封圈7、 和右端轴承相配合的轴端作成阶梯轴,便于装拆9、两端的轴承要设有挡油环10、联轴器没有周向定位;机械设计基础试题七答案一 、填空1、渐开线标准直齿圆柱齿轮传动,正确啮合条件是模数相等,压力角相等;2、凸轮机构的种类繁多,按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮;3、 V 带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置;4、齿轮的加工方法很多,按其加工原理的不同,可分为 范成法和 仿形法;5、平面四杆机构中,若各杆长度分别为a=30,b=50,c=80,d=90,当以a 为机架,则该四杆机构为 双曲柄机构;1各轴转向如图所示;2 3轮左旋,4轮右旋;3 2、3两轮的各分力方向下图所示;6、凸轮机构从动杆的运动规律,是由凸轮轮廓曲线所决定的;7、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为__拉断 ;二、单项选择题1、一对齿轮啮合时 , 两齿轮的 c 始终相切A分度圆 B 基圆 C 节圆 D 齿根圆2、一般来说, a 更能承受冲击,但不太适合于较高的转速下工作;A 滚子轴承B 球轴承C 向心轴承D 推力轴承3、四杆机构处于死点时,其传动角γ为A ;A0° B90° Cγ>90° D0°<γ<90°4、一个齿轮上的圆有 b ;A齿顶圆和齿根圆 B齿顶圆,分度圆,基圆和齿根圆C齿顶圆,分度圆,基圆,节圆,齿根圆 D分度圆,基圆和齿根7、当两轴距离较远,且要求传动比准确,宜采用 ;A 带传动 B一对齿轮传动 C 轮系传动 D螺纹传动9、螺纹的a 被称为公称直径;A 大径 B小径 C 中径 D半径10、一对能满足齿廓啮合基本定律的齿廓曲线称为 D ;A 齿轮线B 齿廓线 C渐开线 D共轭齿廓B 11、在摩擦带传动中是带传动不能保证准确传动比的原因,并且是不可避免的;A 带的打滑B 带的弹性滑动C 带的老化D带的磨损13、凸轮轮廓与从动件之间的可动连接是 B;A转动副B 高副 C 移动副D可能是高副也可能是低副14、最常用的传动螺纹类型是 c ;A普通螺纹B 矩形螺纹C 梯形螺纹D锯齿形螺纹16、有两杆,一为圆截面,一为正方形截面,若两杆材料,横截面积及所受载荷相同,长度不同,则两杆的 c 不同;A轴向正应力σB 轴向线应变εC 轴向伸长△lD横向线应变20、使渐开线齿廓得以广泛应用的主要原因之一是 A ;A中心距可分性 B齿轮啮合重合度大于1 C啮合角为一定值D啮合线过两齿轮基圆公切线21、V带传动属于__B__;A电传动 B 摩擦传动 C液压传动 D啮合传动23、普通V带按截面尺寸由小到大分为__D__七种;AG F C D E B A B E B C B A Z Y C A B C D E F G DY Z A B C D E24、闭式传动软齿面齿轮的主要失效形式是 b ;A齿面胶合B 齿面点蚀C 齿根折断D齿面磨损25、一对啮合传动齿轮的材料应 A ;A小齿轮材料力学性能略好B 相同 C 大、小齿轮材料不同D大齿轮材料力学性能略好27、凸轮机构的从动件作等加速等减速运动规律,对机构造成 b ;A刚性冲击B 柔性冲击C 无冲击D内冲击29、齿轮正变位可以 d ;A提高齿轮传动的重合度B 提高从动齿轮转速C 改变齿廓形状D提高其承载能力30、一对齿轮连续传动的条件是 B ;A模数相等 B 重合度大于1 C压力角相等 D传动比恒定31、在曲柄摇杆机构中,当曲柄为原动件,摇杆为从动件时,可将 B ;A转动变为往复移动 B 连续转动变为往复摆动C 往复移动变为转动D往复摆动变为连续转动32、组成凸轮机构的基本构件有A ;A3个B 2个 C 5个D4个33、如图所示该机构是 A ;（A）平底移动从动件盘形凸轮机构（B）曲柄滑块机构（C）滚子直动从动件盘形凸轮机构（D）偏心轮机构（E）34、如图所示凸轮机构的推程运动角是 A;（A）120°（B）110°（C）70°（D）40°35、理论上,标准直齿圆柱齿轮不产生根切的最小齿数是 c ;AZmin ＝14 B Zmin＝24 C Zmin＝17 DZmin＝2136、确定平行轴定轴轮系传动比符号的方法为 c ;A只可用－1m确定B 只可用画箭头方法确定C 既可用－1m确定也可用画箭头方法确定D用画箭头方法确定B37、凸轮机构中从动件的推程采用等速运动规律时,在会发生刚性冲击; （A）推程的全过程B 推程开始瞬时C 远休止时D推程的中点38、一圆轴用低碳钢材料制作,若抗扭强度不够,则 c 对于提高其强度较为有效;A改用合金钢材料B 改用铸铁C 增加圆轴直径,且改用空心圆截面D减小轴的长度39、如图所示凸轮机构中, c 从动件的摩擦损失小且传力性能好;（A）图a（B）图b（C）图c40、带传动采用张紧轮的目的是___A_A 调整带的张紧力B 提高带的寿命C 减轻带的弹性滑动D 提高带的承载能力2、滚动轴承代号“6215”的含义是 深沟球轴承, 直径系列2 ,内径75mm;四、综合题共40分1、 图示轮系,已知Z 1=18、Z 2=20、Z 2'=25、Z 3=25、Z 3'=2右,当a 轴旋转100圈时,b轴转圈,求Z 4=8分i16=2025z 4/18252=100/ z 4=40。
高职机械设计基础 试卷三含答案
试卷三一、选择题（每空1.5分，共24分）1下列传动中平均传动比精确，而瞬时传动比不精确的是（）。
A 带传动B 链传动C 齿轮传动D 同步带2机构具有确定运动的条件是。
A 自由度数目＞原动件数目 B自由度数目＜原动件数目C自由度数目= 原动件数目 D 与自由度无关3 链传动中，p表示链条的节距，z表示链轮的齿数。
当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。
A 增大p和zB 增大p，减小zC 减小p和zD 增大z，减小p4 曲柄摇杆机构，当摇杆为主动件时，存在死点位置。
A 曲柄与连杆共线时为B 摇杆与连杆共线时C 不存在D 存在，但是无法确定具体出现位置5 从动件的运动规律为时，凸轮机构产生刚性冲击。
A 等速运动B 等加速等减速运动C 简谐运动D 摆线运动6 在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。
有( )内径相同。
A 五种B 四种C 三种D 二种。
7 链传动中，限制链轮最小齿数的目的是为了。
A 使小链轮轮齿受力均匀B 减少传动的运动不均匀性和载荷C 防止链节磨损后脱链D 防止润滑不良时加速磨损h=1，α=20°的渐开线标准直齿轮时，不发生根切的最少齿数8 用标准齿条型刀具加工*a为。
A 14B 15C 16D 179 用于联接的螺纹牙型为三角形，这是因为三角形螺纹。
A 牙根强度高，自锁性能好B 传动效率高C 防振性能好D 自锁性能差10 有一对标准直齿圆柱齿轮，m1=1mm，z1=20，m2=3mm，z2=50，可以______。
A 用同一把指状铣刀加工B 用同一把滚刀加工C A、B两种说法都对D A、B两种说法都错11 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定12 自行车当中大链轮的轴是______。
A心轴 B转轴 C传动轴 D挠性轴13 键的剖面尺寸通常是根据按标准选择。
机械设计题库及参考答案
机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。
A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。
A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。
A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。
A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。
A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。
A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。
A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。
机械设计习题及答案
机械设计习题第一章机械设计概述思考题1.1 一部完整的机器由哪几部分组成?1.2 设计机器时应满足哪些基本要求?1.3 设计机械零件时应满足哪些基本要求?1.4 机械零件的计算准则与失效形式有什么关系? 常用的计算准则有哪些? 它们各针对什么失效形式?1.5 什么叫机械零件的可靠度?它与零件的可靠性有什么关系? 机械零件的可靠度与失效率有什么关系?1.6 机械零件的设计计算有哪两种方法? 它们各包括哪些内容? 各在什么条件下采用?1.7 机械零件设计的一般步骤有哪些? 其中哪个步骤对零件尺寸的确定起决定性的作用? 为什么?1.8 选择零件材料时要了解材料的哪些主要性能? 合理选择零件材料的原则是什么?1.9 机械设计时为什么要考虑零件的结构工艺性问题? 主要应从哪些方面来考虑零件的结构工艺性?1.10 什么是标准化、系列化和通用化?标准化的重要意义是什么?1.11 机械设计方法通常分哪两大类?简述两者的区别和联系。
1.12 什么是传统设计方法?传统设计方法又分哪3种? 各在什么条件下被采用?1.13 什么是现代设计方法?简述现代设计方法的特点。
第四章带传动思考题4.1 按工作原理的不同，带传动的主要类型有哪些?各自适用于什么场合?4.2 V带传动为什么比平带传动的承载能力大?4.3 影响带传动承载能力的因素有哪些? 如何提高带传动的承载能力?4.4 什么是弹性滑动? 什么是打滑? 它们对带传动有何影响? 是否可以避免?4.5 一般情况下，带传动的打滑首先发生在大带轮上还是小带轮上? 为什么?4.6 简述V带传动的极限有效拉力F elim与摩擦系数f，小带轮包角α1及初拉力F0之间的关系。
4.7 分析带传动工作时带截面上产生的应力及其分布，并指出最大应力发生处。
4.8 简述带传动的主要失效形式和设计准则。
4.9 机械传动系统中，为什么一般将带传动布置在高速级?4.10 如何确定小带轮的直径?4.11 为什么V 带剖面的楔角为40°，而带轮的槽角则为32°、34°、36°或38°? 4.12 试说明公式L K K P P P α)(00'0∆+=中各符号的含义。
《机械设计基础》典型试题及答案(10套)
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计-—-3一、填空题（每空1分共24分)1.螺纹的公称直径是指螺纹的 大 径，螺纹的升角是指螺纹 中 径处的升角。
螺旋的自锁条件为 v γϕ≤ 。
2、三角形螺纹的牙型角α＝ 60度 ，适用于 联接 ,而梯形螺纹的牙型角α＝30度 ，适用于传动 。
3、螺纹联接防松，按其防松原理可分为 摩擦 防松、 机械 防松和 永久 防松。
4、选择普通平键时,键的截面尺寸（b ×h ）是根据 轴径d查标准来确定的,普通平键的工作面是 侧面 。
5、带传动的传动比不宜过大，若传动比过大将使 包角变大 ，从而使带的有效拉力值减小。
6、链传动瞬时传动比是 变量 ，其平均传动比是常数 。
7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同，则两齿轮工作中产生的齿面接触应力 相同 ，材料的许用接触应力 不同 ，工作中产生的齿根弯曲应力 不同 ,材料的许用弯曲应力 不同 。
8、直齿圆柱齿轮作接触强度计算时取 节点 处的接触应力为计算依据，其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承,为防止轴承过度磨损，应校核p ，为防止轴承温升过高产生胶合，应校核 pv 。
10、挠性联抽器按是否具行弹性元件分为无弹性元件挠性联轴器和有弹性元件挠性联轴器两大类。
二、单项选择题(每选项1分,共10分）1。
采用螺纹联接时，若被联接件之—厚度较大，且材料较软,强度较低，需要经常装拆,则一般宜采用 B 。
A螺栓联接； B双头螺柱联接; C螺钉联接。
2。
螺纹副在摩擦系数一定时,螺纹的牙型角越大,则D 。
A。
当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小,自锁性能越差；C. 当量摩擦系数越大，自锁性能越差；D。
当量摩擦系数越大,自锁性能越好；3、当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置。
（1分)A 在同—直线上； B相隔900; C．相隔1200； D 相隔18004、普通平键联接强度校核的内容主要是 A 。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB 两者均需校核；D．校核磨损。
5、选取V带型号，主要取决于 D 。
A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速6、为了限制链传动的动载荷,在节距p和小链轮齿数z1一定时，．应该限制 A . A．小链轮的转速n1；B.传动的功率P； C。
传递的圆周力。
7、圆柱齿轮传动，当齿轮直径不变，而减小模数时，可以 D 。
A．提高轮齿的弯曲强度； B.提高轮齿的接触强度；C.提高轮齿的静强度； D．改善传动的平稳性.8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用 B 。
A．深沟球轴承 B．圆锥滚子轴承 C．角接触球轴承9、温度升高时，润滑油的粘度 C 。
A.随之升高;B.保持不变；C．随之降低； D.可能升高也可能降低。
10、圆柱螺旋弹簧的弹簧丝直径d=6mm，旋绕比C=5,则它的内径D1等于B 。
A、30mm，B、24mm,C、36mm,D、40mm一、填空题(每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的50%2、三角形螺纹的牙型角α＝60度,适用于联接，而梯形螺纹的牙型角α＝30度，适用于传动。
3、螺纹连接防松,按其防松原理可分为摩擦防松、机械防松和永久防松。
4、带传动在工作过程中，带内所受的应力有松紧边拉力产生的拉应力、和离心拉应力，最大应力发生在弯曲应力。
5、链传动设计时,链条节数应选偶数（奇数、偶数）。
链轮齿数应选奇数；速度较高时，链节距应选小些.6、根据齿轮设计准则，软齿面闭式齿轮传动一般按接触强度设计,按弯曲强度校核；硬齿面闭式齿轮传动一般按弯曲强度设计，按接触强度校核.7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同,则两齿轮工作中产生的齿面接触应力相同，材料的许用接触应力不同,工作中产生的齿根弯曲应力不同,材料的许用弯曲应力不同。
、轴承效率η2效8、蜗杆传动的总效率包括啮合效率η1率和搅油效率η3效率.其中啮合效率η1= ，影响蜗杆传动总效率的主要因素是啮合效率.9、轴按受载荷的性质不同,分为转轴、心轴、传动轴。
10、滚动轴承接触角越大，承受轴向载荷的能力也越大。
二、单项选择题（每选项1分,共11分）1、循环特性r=－1的变应力是 A 应力。
A．对称循环变B、脉动循环变C．非对称循环变D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度,可采取的措施是（ B ).A、增大螺栓刚度Cb,减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm 3、在螺栓连接设计中,若被连接件为铸件,则往往在螺栓孔处做沉头座孔．其目的是（A ）。
A．避免螺栓受附加弯曲应力作用B．便于安装C．为安置防松装置4、选取V带型号，主要取决于 D 。
A．带的线速度B．带的紧边拉力c．带的有效拉力D．带传递的功率和小带轮转速的主要几何参数5、对于标准齿轮传动，影响齿形系数YF是C 。
A．齿轮的模数B．齿轮的压力角C．齿轮的齿数D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm,齿数Z1=20,螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm,则该传动的齿宽系数φd等于—D—。
A．0.852 B．O。
88 C．0。
8 D．0.907 7、同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的 A 而不能提高轴的B 。
A．强度B．刚度8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时,宜选用 B .A．深沟球轴承B．圆锥滚子轴承C．角接触球轴承9、滑动轴承计算中限制pv值是考虑限制轴承的 B 。
A．磨损B．发热C．胶合D．塑性变形10、圆柱螺旋弹簧的弹簧丝直径d=6mm，旋绕比C=5，则它的内径D1等于B 。
A、30mm，B、24mm，C、36mm，D、40mm一、填空题(每空1分共31分）1、50％。
2、600、联接、300、传动.3、摩擦、机械、永久.4、松紧边拉力产生的拉应力、离心拉应力、弯曲应力.5、偶、奇、小。
6、接触强度、弯曲强度、弯曲强度、接触强度。
7、相同、不同、不同、不同。
8、轴承效率η2、搅油效率η3、啮合效率.9、转轴、心轴、传动轴。
10、轴向。
二、单项选择题(每选项1分，共11分)1、A.2、B。
3、A。
4、D.5、C。
6、D。
7、A、B.8、B.9、B。
10、B。
一、选择题（每小题1分,共15分，请将答案填入下表中)1、平键联接中的平键截面尺寸b×h是按C选定的。
A。
转矩 B. 功率C。
轴径 D. 材料2、带传动在工作时产生弹性滑动,是由于C。
A。
包角α1太小B。
初拉力F0太小C。
紧边与松边拉力不等 D. 传动过载3、在一定转速下、要减轻滚子链传动的不均匀性和动载荷,应该D。
A。
增大节距P和增加齿数Z1B. 增大节距P和减小齿数Z1C。
减小节距P和减小齿数Z1D. 减小节距P和增加齿数Z14、在下列四种型号的滚动轴承中，只能承受径向载荷的是B。
A. 6208B. N208C. 30208 D 。
512085、在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是D 。
A 。
凸缘联轴器B 。
齿式联轴器C 。
万向联轴器 D. 弹性套柱销联轴器6、带传动张紧的目的是 D 。
A 。
减轻带的弹性滑动B 。
提高带的寿命 C. 改变带的运动方向D 。
使带具有一定的初拉力7、仅受预紧力F ˊ作用的紧螺栓联接,其螺栓的计算应力σca =2143.1d F π'，将拉应力增30％的原因是考虑 C 。
A 。
安装时可能产生的偏心载荷B. 载荷可能有波动C 。
拉伸和扭转的复合作用D 。
螺栓材料的机械性能不稳定 8、在一般工作条件下，齿面硬度HBS ≤350的闭式钢制齿轮传动，通常的主要失效形式为B 。
A. 轮齿疲劳折断B. 齿面疲劳点蚀C。
齿面胶合 D. 齿面塑性变形9、一对相啮合的圆柱齿轮的Z2〉Z1，b1〉b2，其接触应力的大小关系是C。
A. σH1<σH2B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等10、斜齿圆柱齿轮的法面模数m n与端面模数m t的关系式,应该是C。
A。
m n=m t sinβB。
m n=m t/cosβC. m n=m t cosβD. m n=m t cosα11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在D。
A. 齿顶部分B. 靠近节线的齿顶部分C. 齿根部分D。
靠近节线的齿根部分12、在下列四种型号的滚动轴承中，②必须成对使用.①。
深沟球轴承②。
圆锥滚子轴承③。
推力球轴承④. 圆柱滚子轴承13、联接螺纹主要要求__③____。
①效率高②平稳性好③自锁性好④加工方便14、带传动的主要失效形式是____④__。
①弹性滑动②冲击载荷下传动带拉断③磨损④打滑和疲劳破坏15、一般参数的闭式硬齿面齿轮传动最经常出现的失效形式是___①___。
①轮齿折断②齿面疲劳点蚀③齿面胶合④齿面磨损16、某厂运输带由转速1440r/min 的电动机通过三套减速装置来驱动，其中a。
双级直齿圆柱齿轮减速器; b.滚子链传动； c.V 带传动.这三套减速装置的排列次序宜采用___③_____。
①电动机→a→b→c→运输带②电动机→b→a→c→运输带③电动机→c→a→b→运输带④电动机→b→c→a→运输带17、选择平键的剖面尺寸（b×h）是根据____①______。
①轴的直径②传递的扭矩③轴的转速④轮毂长度18、斜齿圆柱齿轮传动，螺旋角取得越大，则传动的平稳性____②______.①越低②越高③没有影响19、在轴的结构设计中，轴的最小直径是按___①_____ 来初步确定的。
①扭转强度②弯曲强度③轴段的长度④轴段上零件的孔径20、直轴按其载荷性质可分为三种，只承受弯矩，而不承受转矩的称___心___轴;既承受弯矩又承受转矩的称___转_____轴.二、填空题1、带传动中, 若主动轮圆周速度为Ｖ1，从动轮圆周速度为Ｖ2 ，带的线速度为Ｖ，则三者关系是:_Ｖ1__ ＞Ｖ＞__Ｖ2__ 。
2、蜗杆传动除了作强度计算外，还须作热平衡计算，其根本目的在于防止胶合.3、齿轮传动时,两轮轮齿的齿面接触应力相等，而两轮轮齿的_齿根弯曲__应力不相等.4、在设计V带传动时,V带的型号是根据小带轮转速n1和计算功率Pc 选取的。
5、链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性越大。
一、选择题（共30分、每小题2分)1、链传动作用在轴和轴承上的载荷比带传动要小,这主要是因为（ C ）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动,无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
