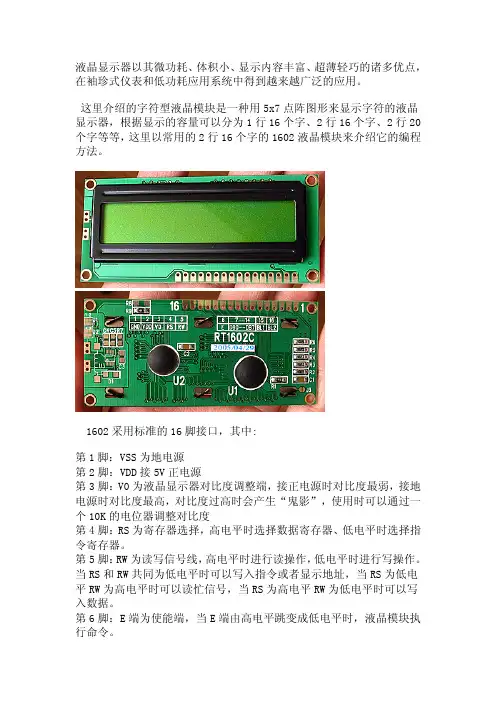

液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等，这里以常用的2行16个字的1602液晶模块来介绍它的编程方法。
1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。
lcd1602中文资料

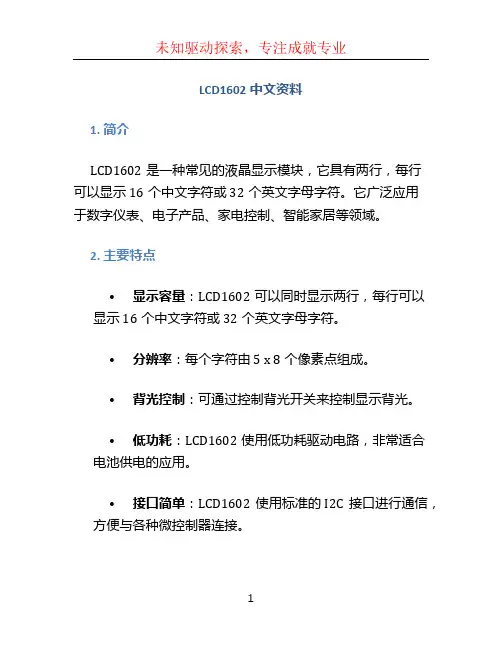

LCD1602中文资料1. 简介LCD1602是一种常见的液晶显示模块，它具有两行，每行可以显示16个中文字符或32个英文字母字符。
它广泛应用于数字仪表、电子产品、家电控制、智能家居等领域。
2. 主要特点•显示容量：LCD1602可以同时显示两行，每行可以显示16个中文字符或32个英文字母字符。
•分辨率：每个字符由5 x 8个像素点组成。
•背光控制：可通过控制背光开关来控制显示背光。
•低功耗：LCD1602使用低功耗驱动电路，非常适合电池供电的应用。
•接口简单：LCD1602使用标准的I2C接口进行通信，方便与各种微控制器连接。
3. 硬件连接LCD1602的硬件连接非常简单，只需要将其的VCC引脚连接到3.3V或5V电源，GND引脚连接到地，SDA引脚连接到I2C总线的数据线，SCL引脚连接到I2C总线的时钟线。
以下是连接示意图：SDA ———————————> I2C总线数据线SCL ———————————> I2C总线时钟线VCC ———————————> 3.3V或5V电源GND ———————————> 地4. 软件驱动使用LCD1602显示中文需要相应的软件驱动。
以下是使用Python编写的一个简单的LCD1602驱动代码示例：import smbus2import time# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND) for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602lcd_display('Hello, World!') # 在LCD1602上显示文本5. 示例应用使用LCD1602显示中文可以应用于各种场景，以下是一个使用LCD1602显示温湿度的示例应用：import smbus2import Adafruit_DHT# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND)for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602while True:# 读取温湿度数据humidity, temperature = Adafruit_DHT.read_ret ry(Adafruit_DHT.DHT11, 4)# 在LCD1602上显示温湿度数据lcd_display(f'温度：{temperature}℃湿度：{hu midity}%')time.sleep(2)6. 总结LCD1602是一种常见的液晶显示模块，可以显示中文和英文字符。
LCD1602和LM016l中文资料
LCD1602中文资料在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在单片机系统中应用晶液显示器作为输出器件有以下几个优点：（1）显示质量高，由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
（2）数字式接口，液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
（3）体积小、重量轻，液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
（4）功耗低，相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
一、液晶显示简介1、液晶显示原理：液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
2、液晶显示器的分类：液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
3、液晶显示器各种图形的显示原理：线段的显示：点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
LCD1602液晶完整中文资料
液晶L C D1602（中文资料）目录1.………………………………………………指令介绍2.………………………………………………显示字符3.………………………………………显示自定义字符4.……………………………………使用4线数据传输1.指令介绍LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：字符型LCD的引脚定义HD44780内置了DDRAM、CGROM和CGRAM。
这里的RAM与ROM不懂得话，可以看看我整理的另一篇/ball648500361/blog/item/4332fdf8bf505fd2b48f3 150.htmlDDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。
一个汉字是用两个字节的代码记录。
在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。
什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。
例如“A”字的字模：01110 ○■■■○10001 ■○○○■10001 ■○○○■10001 ■○○○■11111 ■■■■■10001 ■○○○■10001 ■○○○■上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
LCD1602中文资料(使用说明)
z 指令寄存器（IR）和数据寄存器（DR） 本模块内部具有两个 8 位寄存器：指令寄存器（IR）和地址寄存器（DR）。用户可以通过 RS 和 R/W
输入信号的组合选择指定的寄存器，进行相应的操作。下表中列出了组合选择方式。
VIL1
tH
VIH1 VIL1
Valid data
tcycE
VIH1 VIL1
项目 E 周期 E 脉宽（高电平） E 上升/下降时间 地址设置时间（RS，R/WtoE） 地址保持时间 数据设置时间 数据保持时间
符号 tcycE PWEN tEr,tEf tAS tAH tDSW tH
条件
Vdd=5V±5% Vss=0V Ta=25℃
写操作时下降沿有效数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道数据输入输出口mpu与模块之间的数据传送通道背光的正端5v背光的负端0v4rs5rw6e7db08db19db210db311db412db513db614db74位方式通讯时不使用db0db315a16k四操作时序图1写操作时序通用1602液晶显示模块使用手册email
-6-
z 本模块采用低功耗 CMOS 设计
通用 1602 液晶显示模块使用手册
☆☆☆☆ Email: support@
1 软硬件注解 1-1 模块组件内部结构
lcd1602中文资料
1602LCＤ液晶显示器(资料)1.160２字符型ＬCＤ简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD,目前常用16＊１,１6*2，20＊2和40*2行等的模块．下面以长沙太阳人电子有限公司的１602字符型液晶显示器为例,介绍其用法。
一般１60２字符型液晶显示器实物如图1：图1。
1６0２字符型液晶显示器实物图２. 160２ＬCＤ的基本参数及引脚功能1６02LＣD分为带背光和不带背光两种,基控制器大部分为HD４4780，带背光的比不带背光的厚,是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图２． 1602LCD尺寸图１602LCＤ主要技术参数：显示容量:16×2个字符芯片工作电压:4。
５—５。
5V工作电流：2.0ｍA（5。
0V）模块最佳工作电压:5.0Ｖ字符尺寸:2。
95×4。
3５（Ｗ×H)ｍm引脚功能说明１6０2ＬCD采用标准的１4脚(无背光）或１6脚（带背光）接口,各引脚接口说明如表３所示:编号符号引脚说明编号符号引脚说明1 ＶＳＳ电源地9 Ｄ２数据2 ＶDＤ电源正极1０D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择１２Ｄ5 数据5 Ｒ/Ｗ读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据１5 BLＡ背光源正极写指令输入RS=L,R/Ｗ=L，D0-D7=指令码,Ｅ＝高输出无脉冲读数据输入RS=H,R／W=Ｈ，E＝H 输出D0—D7=数据输出无写数据输入RＳ=Ｈ,Ｒ/Ｗ=L，D０-Ｄ7=数据,E=高脉冲读写操作时序如图３和图4所示:图３. 读操作时序图4．写操作时序4. 1602LCＤ的RＡM地址映射及标准字库表液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。
要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符,图5是１６0２的内部显示地址。
lcd1602中文资料讲课讲稿
l c d1602中文资料1602LCD液晶显示器(资料)1.1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。
下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例，介绍其用法。
一般1602字符型液晶显示器实物如图1：图1.1602字符型液晶显示器实物图2. 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图2. 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表3所示:表3表3引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平表3表4控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H。
指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
LM016L的结构及功能资料
L M016L的结构及功能液晶模块简介LM016L的结构及功能LM016L液晶模块采用HD44780控制器，hd44780具有简单而功能较强的指令集，可以实现字符移动，闪烁等功能，LM016L与单片机MCU通讯可采用8位或4位并行传输两种方式，hd44780控制器由两个8位寄存器，指令寄存器（IR）和数据寄存器（DR）忙标志（BF），显示数RAM（DDRAM），字符发生器ROMA（CGOROM）字符发生器RAM（CGRAM），地址计数器RAM(AC)。
IR用于寄存指令码，只能写入不能读出，DR用于寄存数据，数据由内部操作自动写入DDRAM和CGRAM,或者暂存从DDRAM和CGRAM读出的数据，BF为1时，液晶模块处于内部模式，不响应外部操作指令和接受数据，DDTAM用来存储显示的字符，能存储80个字符码，CGROM由8位字符码生成5*7点阵字符160中和5*10点阵字符32种.8位字符编码和字符的对应关系，可以查看参考文献（30）中的表4. CGRAM是为用户编写特殊字符留用的，它的容量仅64字节，可以自定义8个5*7点阵字符或者4个5*10点阵字符，AC可以存储DDRAM和CGRAM的地址，如果地址码随指令写入IR,则IR自动把地址码装入AC，同时选择DDRAM或CGRAM但愿，LM016L 液晶模块的引脚功能如下表所示：引脚说明1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：引脚符号功能说明1 VSS 一般接地2 VDD 接电源（+5V）3 V0 液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。
4 RS RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
5 R/W R/W为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD1602中文资料
在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：（1）显示质量高，由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
（2）数字式接口，液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
（3）体积小、重量轻，液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
（4）功耗低，相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
一、液晶显示简介
1、液晶显示原理：液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
2、液晶显示器的分类：液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
3、液晶显示器各种图形的显示原理：
线段的显示：点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
例如屏的第一行的亮暗由RAM区的000H——00FH的16字节的内容决定，当（000H）=FFH时，则屏幕的左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，则屏幕的右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。
这就是LCD显示的基本原理。
字符的显示：用LCD显示一个字符时比较复杂，因为一个字符由6×8或8×8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。
这样一来就组成某个字符。
但由于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD 上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。
汉字的显示：汉字的显示一般采用图形的方式，事先从微机中提取要显示的汉字的点阵码（一般用字模提取软件），每个汉字占32B，分左右两半，各占16B，左边为1、3、5……右边为2、4、6……根据在LCD上开始显示的行列号及每行的列数可找出显示RAM对应的地址，设立光标，送上要显示的汉字的第一字节，光标位置加1，送第二个字节，换行按列对齐，送第三个字节……直到32B显示完就可以LCD上得到一个完整汉字。
二、1602字符型LCD简介
字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。
一般1602字符型液晶显示器实物如图（1）：
图（1）1602字符型液晶显示器实物图
三、1602LCD的基本参数及引脚功能
1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图（2）所示：
图（2）1602LCD尺寸图
1602LCD主要技术参数：显示容量:16×2个字符；芯片工作电压:4.5—5.5V；工作电流:2.0mA(5.0V)；模块最佳工作电压:5.0V；字符尺寸:2.95×4.35(W×H)mm
引脚功能说明：
1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表1所示:
表1 1602LCD引脚接口说明
编号符号引脚说明编号符号引脚说明
1 VSS 电源地9 D
2 数据
2 VDD 电源正极10 D
3 数据
3 VL 液晶显示偏压11 D
4 数据
4 RS 数据/命令选择12 D
5 数据
5 R/ W 读/写选择13 D
6 数据
6 E 使能信号14 D
7 数据
7 D0 数据15 BL A 背光源正极
8 D1 数据16 BL K 背光源负极
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
四、1602LCD的指令说明及时序
1602液晶模块内部的控制器共有11条控制指令，如表2所示：
表2：控制命令表
1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）
指令1：清显示，指令码01H,光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H。
指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效。
指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。
指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标。
指令6：功能设置命令DL：高电平时为4位总线，低电平时为8位总线N：低电平时为单行显示，高电平时双行显示F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。
指令7：字符发生器RAM地址设置。
指令8：DDRAM地址设置。
指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
指令10：写数据。
指令11：读数据。
与HD44780相兼容的芯片时序表如下：
表3：基本操作时序表
图3 读操作时序
图4 写操作时序
五、1602LCD的RAM地址映射及标准字库表
液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。
要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，图5是1602的内部显示地址。
图5 1602LCD内部显示地址
例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？
这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B（40H）+10000000B(80H)=11000000B(C0H)。
在对液晶模块的初始化中要先设置其显示模式，在液晶模块显示字符时光标是自动右移的，无需人工干预。
每次输入指令前都要判断液晶模块是否处于忙的状态。
1602液晶模块内部的字符发生存储器（CGROM）已经存储了160个不同的点阵字符图形，如图6所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”
图6 字符代码与图形对应图。
