高中物理：电路 练习(含答案)
高中物理闭合电路的欧姆定律练习题及答案
高中物理闭合电路的欧姆定律练习题及答案一、高考物理精讲专题闭合电路的欧姆定律1.小勇同学设计了一种测定风力大小的装置，其原理如图所示。
E是内阻不计、电动势40Q的定值电阻。
v是由理想电压表改装成的指针式测风力为6V的电源。
R0是一个阻值为显示器。
R是与迎风板A相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。
迎风板人的重力忽略不计。
试求：(1)利用表中的数据归纳出电阻R随风力F变化的函数式；(2)若电压表的最大量程为5V,该装置能测得的最大风力为多少牛顿；(3)当风力F为500N时，电压表示数是多少；(4)如果电源E的电动势降低，要使相同风力时电压表测得的示数不变，需要调换R0，调(只写结论)换后的R0的阻值大小如何变化？R=30-°・°4F(°)；(2)F=550N；(3)U=4.8V；(4)阻值变【答案】(1)m大【解析】【分析】【详解】A F(1)通过表中数据可得：=S故R与F成线性变化关系设它们的关系式为：ARR=kF+b代入数据得：R=30-0.04F(Q)①(2)由题意，R0上的电压U R =5V，通过R0的电流为0RU1=青②U =竺=4.8V ⑤R T ③解①~④式，得，当电压表两端电压U 为5V 时，测得的风力最大RF 二550N ④m(3)由①式得R =10Q(4)阻值变大2. 如图所示，水平U 形光滑框架，宽度L=1m ，电阻忽略不计，导体棒ab 的质量m =°.2弦，电阻R=0.50，匀强磁场的磁感应强度B=0.2T ，方向垂直框架向上•现用F=1N 的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2m/s 时，求此时：(1) ab 棒产生的感应电动势的大小； (2)ab棒产生的感应电流的大小和方向；(3) ab棒所受安培力的大小和方向；【答案】(1)0.4V (2)0.8A 从a 流向b (3)0.16N 水平向左(4)4.2m/s 2 【解析】 【分析】 【详解】试题分析：(1)根据切割产生的感应电动势公式E=BLv ，求出电动势的大小.(2)由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向•(3)由安培力公式求出安培力的大小，由左手定则判断出安培力的方向.(4)根据牛顿第二定律求出ab 棒的加速度.(1)根据导体棒切割磁感线的电动势E=BLv=0.2x l x 2V=0.4VE 04(2)由闭合电路欧姆定律得回路电流I ==A =0.8A ,由右手定则可知电流方向R 0.5为：从a 流向b(3)ab 受安培力F =BIL =0.2x 0.8x l N=0.16N ,由左手定则可知安培力方向为：水平向左 (4)根据牛顿第二定律有：F -F =ma ，得ab 杆的加速度安4.2m/s23 14+1 A=0.2A1-0.16/m/s2=0.23.在如图所示的电路中，电阻箱的阻值K是可变的，电源的电动势为E,电源的内阻为r,其余部分的电阻均可忽略不计。
高中物理电学部分电路等效变换练习题(含答案)精选全文
可编辑修改精选全文完整版1、计算下列各电路图的等效电阻R ab（电阻单位：Ω）（a）（b）（c）（d ）2、下图中Ω=Ω====60030054321R R R R R ，，求开关S 断开和闭合时a 和b 之间的等效电阻。
（a ） （b ）3、求下图电路的等效电阻R ab ，其中Ω==121R R 。
4、，，，，，）电路中，在下图（Ω=Ω=Ω===k 2k 6k 1262432121R R R V U V U a S S 图（b ）为经电源变换后的等效电路。
（1）求等效电路的Is 和R ；（2）根据等效电路，求R3中的电流和消耗功率；（3）分别在图（a ）和图（b ）中求出R1、R2及R3消耗功率； （4）试问Us1、Us2发出的功率是否等于Is 发出的功率？R1、R2消耗的功率是否等于R 消耗的功率？为什么？（a ） （b ）5、求下图各电路中的I和U ab。
（电阻单位：Ω）（a）（b）6、利用叠加原理和支路电流法求下图电路中各支路电流，并校验功率是否平衡。
（电阻单位：Ω）7、计算下图电路中的电流I1、I2。
8、在下图电路中，已知：Ω=Ω=Ω====43129132121R R R V U V U A I S S S ，，，，，Ω=84R 。
试用电压源与电流源等效变换的方法，计算R 4与U s2串联支路中的电流I 4。
9、用回路电流法求下图电路中电流I 。
（电阻单位：Ω）10、试用戴维宁定理计算下图电路中的电流I ab ，并用基尔霍夫定律检验计算结果。
（电阻单位：Ω）11、试用电源等效变换法求下图电路中的电流I。
（电阻单位：Ω）12、求下图电路中流过电阻R L的电流I L。
（电阻单位：Ω）13、如下图电路中，已知：Ω==Ω==Ω======3,2,9,2,4,10,3,9524314321R R R R R A I V U V U V U V U S S S S S Ω=66R 。
用戴维宁定理求电流I 。

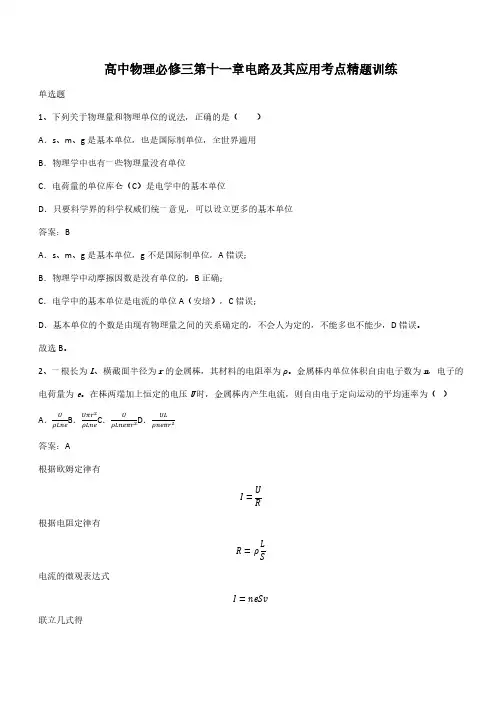

高中物理必修三第十一章电路及其应用考点精题训练(带答案)
高中物理必修三第十一章电路及其应用考点精题训练单选题1、下列关于物理量和物理单位的说法，正确的是（）A．s、m、g是基本单位，也是国际制单位，全世界通用B．物理学中也有一些物理量没有单位C．电荷量的单位库仑（C）是电学中的基本单位D．只要科学界的科学权威们统一意见，可以设立更多的基本单位答案：BA．s、m、g是基本单位，g不是国际制单位，A错误；B．物理学中动摩擦因数是没有单位的，B正确；C．电学中的基本单位是电流的单位A（安培），C错误；D．基本单位的个数是由现有物理量之间的关系确定的，不会人为定的，不能多也不能少，D错误。
故选B。
2、一根长为L、横截面半径为r的金属棒，其材料的电阻率为ρ。
金属棒内单位体积自由电子数为n，电子的电荷量为e。
在棒两端加上恒定的电压U时，金属棒内产生电流，则自由电子定向运动的平均速率为（）A．UρLne B．Uπr2ρLneC．UρLneπr2D．ULρneπr2答案：A根据欧姆定律有I=U R根据电阻定律有R=ρL S电流的微观表达式I=neSv 联立几式得v=U neρL故选A。
3、两个阻值较大的定值电阻R1、R2串联后接恒定电压U，已知R1=2R2，用电压表测R1两端电压时，电压表的示数为U1；测R2两端电压时，电压表的示数为U2。
若电压表内阻不能忽略，则有（）A．U1+U2<U B．U1+U2=UC．U1=2U3D．在测R1两端电压时，R2两端电压小于U2答案：AAB．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=U则U1+U2<U选项A正确，B错误；C．因不接电压表时R1两端的电压为U′1=UR1R1+R2=2U3则接电压表时R1两端的电压小于2U3，选项C错误；D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；故选A。
人教版高中物理必修第三册第十一章电路及其应用11-1电流和电源练习含答案
第十一章电路及其应用1 电源和电流【基础巩固】1.关于电流,下列说法正确的是()A.通过导线横截面的电荷量越大,电流越大B.电子定向运动的速率越大,电流越大C.单位时间内通过导体横截面的电荷量越大,导体中的电流越大D.因为电流有方向,所以电流是矢量答案:C2.2023年诺贝尔物理学奖颁给了三位研究阿秒激光的科学家,“阿秒(as)”是时间单位,1 as=10-18 s.若电子绕氢原子核运动的周期为160 as,则电子运动形成的等效电流为() A.1.5 mA B.0.15 mAC.1 mAD.0.1 mA答案:C3.电鳐的捕猎方式是放电电死猎物,它放电的电压可达100 V,电流可达50 A,每秒放电150次,其放电情况可近似看作如图所示的图线,则电鳐1 s 放出的电荷量为()A.25 CB.50 CC.150 CD.250 C答案:A4.安培提出了著名的分子电流假说,根据这一假说,电子绕核的运动可等效为环形电流.设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r 的匀速圆周运动.关于该环形电流的说法正确的是() A.电流大小为ve2πr,电流方向为顺时针B.电流大小为ver,电流方向为顺时针C.电流大小为ve2πr,电流方向为逆时针D.电流大小为ver,电流方向为逆时针解析:电流大小I=qt =e2πrv=ve2πr,方向与电子运动的方向相反,即沿逆时针方向,选项C正确.答案:C5.显像管的电子枪中,从炽热的金属丝中不断放出的电子进入加速电场,设电子的初速度为0,经加速后形成横截面积为S、电流为I的电子束,已知电子的电荷量为e,则单位时间内由金属丝放出的电子数为()A.ItB.IStC.Ie D.ISe解析:根据电流的定义可知,单位时间内由金属丝放出的电荷量q=I×1=I,放出的电子数n=qe =Ie,选项C正确.答案:C6.阿秒(as)光脉冲是一种发光持续时间极短的光脉冲,如同高速快门相机,可用以研究原子内部电子高速运动的过程.已知1 as=10-18 s,电子所带电荷量为1.6×10-19C,氢原子核外电子绕原子核做匀速圆周运动的等效电流约为1×10-3A.目前阿秒光脉冲的最短时间为43 as,则电子绕氢原子核一周的时间约为该光脉冲时间的() A.2.8倍 B.3.7倍C.4.2倍D.5.5倍解析:由式子I=eT ,可知电子绕氢原子核一周的时间T=eI,则有T t = 1.6×10-191×10-3×43×10-18≈3.7,故选项B正确.答案:B7.电解槽内有一价离子的电解溶液,溶液中插有两根碳棒A、B作为电极,将它们接在直流电源上,溶液中就有电流通过,假设时间t内通过溶液内横截面S的正离子数是n1,负离子数是n2,设元电荷的电荷量为e,以下解释正确的是( )A.溶液内正负离子沿相反方向运动,电流相互抵消B.负离子定向移动的方向是从B到AC.溶液内电流方向从B到A,电流I=n1etD.溶液内电流方向从B到A,电流I=(n1+n2)et解析:溶液内正负离子沿相反方向运动,电流是叠加的,选项A错误;A棒为负极,B棒为正极,电场由B棒指向A棒,则负离子定向移动的方向是从A到B,选项B错误;电流方向从B到A,电流大小为I=qt =(n1+n2)et,选项C错误,选项D正确.答案:D【拓展提高】8.如图所示的心脏除颤器用脉冲电流作用于心脏,实施电击治疗,使心脏恢复窦性心律.心脏除颤器的核心元件是电容器,治疗前先向电容器充电,工作时对患者皮肤上的两个电极板放电,让电荷通过心脏,刺激心脏恢复正常跳动.该心脏除颤器的电容器电容是25 μF,充电至4 kV电压,若电容器在4 ms时间内完成放电,则下列说法正确的是( )。
鲁科版高中物理必修第三册第3章恒定电流第4节串联电路和并联电路练习含答案
第3章恒定电流第4节串联电路和并联电路基础过关练题组一串、并联电路及混联电路的分析1.(2024福建龙岩期中)电阻R1的阻值为20 Ω,它与电阻R2并联后接入电路中,通过它们的电流之比I1∶I2=1∶2,则R2的阻值是()A.4 ΩB.8 ΩC.10 ΩD.20 Ω2.R1=10 Ω,R2=20 Ω,R1允许通过的最大电流为1.5 A,R2两端允许加的最大电压为10 V。
若将它们串联,加在电路两端的最大电压是() A.45 V B.5 VC.25 VD.15 V3.如图所示电路,电压U保持不变,当开关S断开时,理想电流表A的示数为0.6 A,当开关S闭合时,理想电流表的示数为0.9 A,则两电阻阻值之比R1︰R2为()A.1∶2B.2∶1C.2∶3D.3∶24.(2024甘肃甘南期中)如图所示的电路中,两电压表均为理想电压表,在电路a、b两端加一恒定的电压U后,V1和V2的示数分别为27 V 和33 V。
已知R2=R4,则恒定的电压U为()A.40 VB.60 VC.80 VD.100 V5.(2024河南南阳期中)如图所示,图线1表示的导体的电阻为R1,图线2表示的导体的电阻为R2,则下列说法正确的是()A.R1∶R2=3∶1B.把R1拉长到原来的3倍长后电阻等于3R2C.将R1与R2串联后接于电源上,则功率之比P1∶P2=3∶1D.将R1与R2并联后接于电源上,则电流之比I1∶I2=1∶3题组二电表的改装6.(2024山东聊城期中)电流表的内阻R g=200 Ω,满偏电流I g=500 μA,现欲把此电流表改装成量程为0~1 V的电压表,正确的方法是()A.应串联一个0.1 Ω的电阻B.应并联一个0.1 Ω的电阻C.应串联一个1 800 Ω的电阻D.应并联一个1 800 Ω的电阻7.(2023天津耀华中学期中)如图所示的电路中,小量程电流表的内阻R g=100 Ω,满偏电流I g=1 mA,R1=900 Ω,R2=100Ω。
高中物理：电路练习含答案
高中物理：电路练习含答案电路1、(双选)金属材料的电阻率有以下特点：一般而言,纯金属的电阻率小,合金的电阻率大；金属的电阻率随温度的升高而增大,有的金属的电阻率随温度变化而显著变化,有的合金的电阻率几乎不受温度的影响．根据以上的信息,判断下列说法中正确的是()A．连接电路用的导线一般不用合金来制作B．电炉、电阻器的电阻丝一般用合金来制作C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作2、某一导体的伏安特性曲线如图中AB段(曲线)所示,关于导体的电阻,以下说法正确的是()A．B点的电阻为12 ΩB．B点的电阻为40 ΩC．导体的电阻因温度的影响改变了1 ΩD．导体的电阻因温度的影响改变了9 Ω3、如图所示的电路中,把R由2 Ω改为6 Ω时,电流减小为原来的一半,则电源的内电阻应为()A．4 ΩB．8 ΩC．6 ΩD．2 Ω4、(双选)关于多用电表上的欧姆刻度线,下列说法中正确的是()A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D．欧姆刻度线是不均匀的,欧姆值越小,刻度线越密5、有一只电风扇,标有“220 V50 W”,电动机线圈的电阻为0.4 Ω,把它接入220 V的电路中,以下几种计算时间t 内产生热量的方法,正确的是( )A ．Q ＝U 2t RB ．Q ＝PtC ．Q ＝(P U )2RtD ．以上三种方法均正确6、如图是一个简单的车门报警电路图,图中的开关S 1、S 2分别装在汽车的两扇门上,只要有车门打开(电路处于开路状态),发光二极管就发光报警,请根据报警装置的要求,指出虚线方框是何种门电路( )A ．与门B ．或门C ．非门D ．与非门7、如图是两个电阻的U-I 图象,若将这两个电阻并联接入电路中,则通过R 1、R 2的电流之比是( )A ．1∶2B ．3∶1C ．6∶1D ．1∶68、(双选)如图所示的电路中,电表均为理想电表．闭合开关S,当滑动变阻器滑片P 向左移动时,下列说法正确的是( )A ．电流表A 读数变大B ．电压表V 1读数变大C ．电压表V 2读数变大D ．灯泡L 变亮9、一电压表由电流表G 和电阻R 串联而成．若在使用过程中发现此电压表的读数总比准确值稍小一些,采用下列哪种措施可以改进()A．在R上串联一个比R大得多的电阻B．在R上串联一个比R小得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻10、粗细均匀的金属环上,A、B、C、D四点把其周长四等分,如图所示,当A、C点接入电路中时,圆环消耗的电功率为P；当A、D点接入电路中时,圆环消耗的电功率为(电源内阻不计)()A．4P3B．3P4C．P D．3P11、(双选)如图所示为由二极管构成的逻辑电路,A、B为输入端,Y为输出端,高电位用真值“1”表示,低电位用真值“0”表示,则()A．A＝0,B＝0时Y＝0 B．A＝1,B＝0时Y＝1C．A＝0,B＝1时Y＝1 D．A＝1,B＝1时Y＝112、如图所示的电路中,电阻R＝10 Ω,当开关S打开时,理想电压表示数为6 V．当开关S合上时,电压表示数为5.46 V,则电源的内阻为多少？13、在体育比赛中,甲、乙两名裁判员各控制一只开关,用灯的亮与否来表达评判结果．如灯亮,表示合格；灯灭,表示不合格．(1)若比赛规则规定两名裁判员都认为合格,才可发出合格信号,试画出逻辑电路．(2)若比赛规则规定两名裁判员只要有一人认为合格就可发出合格信号,试画出逻辑电路．（高二）粤教版物理选修3—1第2章电路练习含答案粤教版选修3—1第二章电路1、(双选)金属材料的电阻率有以下特点：一般而言,纯金属的电阻率小,合金的电阻率大；金属的电阻率随温度的升高而增大,有的金属的电阻率随温度变化而显著变化,有的合金的电阻率几乎不受温度的影响．根据以上的信息,判断下列说法中正确的是()A．连接电路用的导线一般不用合金来制作B．电炉、电阻器的电阻丝一般用合金来制作C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作AB[电路中导线输送电能,但由于导线本身有电阻,所以导线也要消耗电能,并转化为热量,导线电阻越小,在其他条件一定的情况下,损耗的电能也越小,故应选择电阻率小的材料,由提供的信息知纯金属较合适；电炉等电热器是利用电流的热效应工作,流过电热器的电流与导线上的电流相等,但电热器却能明显发热,说明其电阻大,选择电阻率大的合金丝较合适；电阻温度计是利用材料的电阻率随温度有明显变化的原理工作的,电阻率几乎不受温度的影响的合金显然不能成为电阻温度计的材料；标准电阻要保证其阻值不变,所以应选用电阻率随温度变化小的材料．综上所述,正确的说法应为A、B.]2、某一导体的伏安特性曲线如图中AB段(曲线)所示,关于导体的电阻,以下说法正确的是()A．B点的电阻为12 ΩB．B点的电阻为40 ΩC．导体的电阻因温度的影响改变了1 ΩD．导体的电阻因温度的影响改变了9 ΩB[B点的电阻为R B＝61.5×10－1Ω＝40 Ω,故A错误,B正确；A点的电阻为R A＝31.0×10－1Ω＝30 Ω,故两点间的电阻改变了(40－30)Ω＝10 Ω,故C、D错误．]3、如图所示的电路中,把R由2 Ω改为6 Ω时,电流减小为原来的一半,则电源的内电阻应为()A．4 ΩB．8 ΩC．6 ΩD．2 ΩD[根据闭合电路欧姆定律E＝I(R＋r),当R＝2 Ω时,E＝I(2 Ω＋r)；当R＝6 Ω时,E＝I2(6 Ω＋r),解得r＝2 Ω,故选D.]4、(双选)关于多用电表上的欧姆刻度线,下列说法中正确的是()A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D．欧姆刻度线是不均匀的,欧姆值越小,刻度线越密BC[电流的刻度线是均匀的,因为指针偏转的角度与电流成正比；而欧姆刻度线是不均匀的,因为待测电阻的阻值与电流并不成正比．欧姆刻度线的特点是,电阻的阻值越大,刻度线越密集,选项C正确．另外,在闭合电路中,电流为零时,电阻为无限大,电流最大时,电阻最小,故选项B正确．]5、有一只电风扇,标有“220 V50 W”,电动机线圈的电阻为0.4 Ω,把它接入220 V的电路中,以下几种计算时间t 内产生热量的方法,正确的是( )A ．Q ＝U 2t RB ．Q ＝PtC ．Q ＝(P U )2RtD ．以上三种方法均正确C [对纯电阻电路电热的计算可用Q ＝UIt ＝I 2Rt ＝U 2t R ,而电风扇工作时不能看成纯电阻电路,故电热计算要用Q ＝I 2Rt 计算,而电流计算I ＝P U 用于任何电路,所以C 项正确．]6、如图是一个简单的车门报警电路图,图中的开关S 1、S 2分别装在汽车的两扇门上,只要有车门打开(电路处于开路状态),发光二极管就发光报警,请根据报警装置的要求,指出虚线方框是何种门电路( )A ．与门B ．或门C ．非门D ．与非门B [车门中只要有一个车门打开,报警电路即应当工作,则可知应为或门电路,故选B.]7、如图是两个电阻的U-I 图象,若将这两个电阻并联接入电路中,则通过R 1、R 2的电流之比是( )A ．1∶2B ．3∶1C ．6∶1D ．1∶6D [由图可知,R 1＝21＝2 Ω,R 2＝13 Ω；两电阻并联后,电压相等,则由欧姆定律可知I ＝U R ,故电流与电阻成反比,故电流之比I 1∶I 2＝R 2∶R 1＝13∶2＝1∶6,故选D.]8、(双选)如图所示的电路中,电表均为理想电表．闭合开关S,当滑动变阻器滑片P 向左移动时,下列说法正确的是( )A．电流表A读数变大B．电压表V1读数变大C．电压表V2读数变大D．灯泡L变亮BC[滑动变阻器滑片P向左移动,滑动变阻器接入电路的电阻变大,总电阻变大,总电流减小,内电压变小,外电压变大,电流表A读数变小,电压表V1读数变大；总电流减小,灯L两端电压减小,灯泡L变暗,而外电压变大,则滑动变阻器两端电压变大,所以电压表V2读数变大,故A、D错误,B、C正确．]9、一电压表由电流表G和电阻R串联而成．若在使用过程中发现此电压表的读数总比准确值稍小一些,采用下列哪种措施可以改进()A．在R上串联一个比R大得多的电阻B．在R上串联一个比R小得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻D[若电压表读数总比准确值稍小一些,说明串联电阻R稍大些,应在R上并联一个比R大得多的电阻,故D正确．]10、粗细均匀的金属环上,A、B、C、D四点把其周长四等分,如图所示,当A、C点接入电路中时,圆环消耗的电功率为P；当A、D点接入电路中时,圆环消耗的电功率为(电源内阻不计)()A．4P3B．3P4C．P D．3PA[设电源的电动势为E,金属环每一等份的电阻为R,则当A、C点接入电路中时总电阻R1＝R.当A 、D 点接入电路中时总电阻R 2＝R ×3R R ＋3R ＝3R 4,由功率公式P ＝U 2R ,U ＝E,得到P 2∶P 1＝R 1∶R 2＝4∶3,又P 1＝P,得到P 2＝4P 3.选项A 正确．]11、(双选)如图所示为由二极管构成的逻辑电路,A 、B 为输入端,Y 为输出端,高电位用真值“1”表示,低电位用真值“0”表示,则( )A ．A ＝0,B ＝0时Y ＝0B ．A ＝1,B ＝0时Y ＝1C ．A ＝0,B ＝1时Y ＝1D ．A ＝1,B ＝1时Y ＝1AD [二极管具有单向导电性,由图可知,当有一个二极管导通时,Y 输出即为低电位,故在图中相当于一个与门电路,当A 、B 都输入低电位时,输出低电位；当A 、B 都输入高电位时,输出高电位,当A 、B 中只有一端输入低电位,则输出低电位,故A 、D 正确,B 、C 错误．]12、如图所示的电路中,电阻R ＝10 Ω,当开关S 打开时,理想电压表示数为6 V ．当开关S 合上时,电压表示数为5.46 V ,则电源的内阻为多少？[解析] 当S 打开时,R 外→∞,E ＝U 外＝6 V ；S 闭合时,U 外＝IR,即5.46＝I ×10 Ω.所以I ＝0.546 A.再由E ＝U 外＋I·r,即6＝5.46＋0.546r,得r ≈1 Ω.[答案] 1 Ω13、在体育比赛中,甲、乙两名裁判员各控制一只开关,用灯的亮与否来表达评判结果．如灯亮,表示合格；灯灭,表示不合格．(1)若比赛规则规定两名裁判员都认为合格,才可发出合格信号,试画出逻辑电路．(2)若比赛规则规定两名裁判员只要有一人认为合格就可发出合格信号,试画出逻辑电路．[答案]。
高中物理必修三第十一章电路及其应用经典知识题库(带答案)
高中物理必修三第十一章电路及其应用经典知识题库单选题1、如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（）A．当n1=n2时，电流为零B．当n1 > n2时，电流方向从A→B，电流为I=(n1−n2)etC．当n1 < n2时，电流方向从B→A，电流为I=(n2−n1)etD．无论n1、n2大小如何，电流方向都从A→B，电流都为I=(n1+n2)et答案：D由题意可知，流过容器截面上的电量q= (n1＋n2)e则电流为I=(n1+n2)et方向与正电荷的定向移动方向相同，故由A到B。
故选D。
2、一个用半导体材料制成的电阻器D，其电流I随它两端的电压U的关系图像如图甲所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图乙所示，三个用电器消耗的电功率均为P。
现将它们连接成如图丙所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为PD、P1、P2，它们之间的大小关系为（）A．P1=4P2B．P D<P2C．P1>4P2D．P D>P2答案：BBD．在图乙中，三个电阻相等。
在图丙中，电阻器D的电压减小电阻增大R D>R1=R2根据P=U 2R得P D<P2B正确，D错误；AC．根据欧姆定律I D<I2又因为I1=I2+I D所以I1<2I2根据P=I2R得P1<4P2AC错误。
故选B。
3、如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6A和3A，现将它们串联后用来测量电路的电流，则（）A．两表头的指针示数相同，偏角之比1∶5B．两表头的指针示数相同，偏角之比5∶1C．两表头的指针的偏角相同，示数之比1∶5D．两表头的指针的偏角相同，示数之比5∶1答案：B由于两电流表串联在电路中，所以两表头指针的示数相同。
高中物理练习11电路(含答案)
练习1——电路一、基础知识：1、基本概念和定律；2、串并联电路、电表的改装；3、闭合电路欧姆定律。
4、实验设计C1、（09天津）.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。
由电流表和电压表得到的多组读数描绘出的U-I图象应是注意：U-I图中：靠近U轴电阻大，向U轴弯曲电阻变大B2、（07海南）.一白炽灯泡的额定功率与额定电压分别为36 W与36 V。
若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率A．等于36 W B．小于36 W，大于9 W C．等于9 W D．小于9 WA3、（08重庆）.某同学设计了一个转向灯电路（如图），其中L为指示灯，L1、 L2分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是B.L1亮，其功率等于额定功率C.L2亮，其功率等于额定功率4、如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=4Ω时，电路中标有“3V, 6W”Ω的小型直流电动机D都恰能正常工作.试求：⑴电路中的电流大小；⑵电动机的额定电压；⑶电动机的输出功率．⑴灯泡L正常发光，电路中的电流为I=P/U=6/3=2A⑵由闭合电路欧姆定律可求得，电动机的额定电压为 UD=E－I(r+R)－UL=20－2×（1＋4）－3＝7V⑶电动机的总功率为P总＝IUD＝2×7＝14W 电动机的热功率为P热＝I2RD＝22×0.5＝2W电动机的输出功率为P出＝P总－P热＝14－2＝12WBD 5、如图所示，电阻R=20Ω，电动机的绕组电阻R ′＝10Ω．当开关打开时，电流表的示数是I ，电路消耗的电功率为P 。
当开关合上后，电动机转动起来。
若保持电路两端的电压不变，电流表的示数I ′和电路消耗的电功率P ′应是A ．I ′＝3IB ．I ′＜3IC ．P ′＝3PD ．P ′＜3PB6、（07重庆）.汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了A ．35.8 WB ．43.2 WC ．48.2 WD ．76.8 W注意：四、焦耳定律：电热:Q=I 2Rt1、纯电阻电路：电功=电热，电功率=热功率 U=IR1、非纯电阻电路：电功>电热，电功率>热功率 U>IR1、a 为电源的U-I 图象；b 为外电阻的U-I 图象；2、a 的斜率的绝对值表示内阻大小；b 的斜率的绝对值表示外电阻的大小;3、两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示电源的输出功率；当两个斜率相等时（即内、外电阻相等时)图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）.B7、（09年全国Ⅱ）图为测量某电源电动势和内阻时得到的U-I 图线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理：电路练习（含答案）电路1、两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后绞合起来,然后给它们分别加相同电压后,则在同一时间内通过它们的电荷量之比为() A．1∶4 B．1∶8C．1∶16 D．16∶12、电阻R1阻值为6 Ω,与电阻R2并联后接入电路中,通过它们的电流之比I1∶I2＝2∶3,则R2的阻值和总电阻的阻值分别是()A．4 Ω,2.4 Ω B．4 Ω,3.6 ΩC．9 Ω,3.6 ΩD．9 Ω,4.5 Ω3、如图所示是某电源的路端电压与电流的关系图象,下面结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是12 Ω4、(双选)关于欧姆表,下列说法正确的是()A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行欧姆调零D．当换用不同量程的欧姆挡去测量电阻时,可不进行欧姆调零5、灯泡L1、L2分别标有“24 V12 W”、“12 V12 W”的字样,将两个灯泡串联后接入电源电压为U的电路中,若要保证两个灯泡不损坏,则(不考虑灯丝电阻变化)()A．电源电压U的最大值为30 VB．两灯泡的实际功率之比为P1∶P2＝1∶4C．灯泡L2两端电压与电源电压U之比为1∶3D．电源电压U为36 V时,灯泡L1、L2均能正常发光6、请根据下面所列的真值表,从选项中选出与之相对应的一个门电路()输入输出A B Q0 0 10 1 11 0 11 1 0*7、如图所示的电路中,R0为定值电阻,R为滑动变阻器．移动滑片P,电路的总电阻会发生变化,下列叙述正确的是()A．P向左滑动时总电阻将减小B．P向右滑动时总电阻将减小C．P滑到最左端时总电阻为R0D．P滑到最右端时总电阻为零*8、如图所示电路,闭合开关S,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,该电路的故障可能是()A．电流表坏了或未接好B．从点a经过灯L1到点b的电路中有断路C ．灯L 2的灯丝断开或灯座未接通D ．电流表和灯L 1、L 2都坏了*9、一同学用多用电表的欧姆挡测量一个“220 V 40 W ”的白炽灯泡的电阻值,测量结果为90 Ω,但用公式P ＝U 2R 计算该灯泡的阻值是1 210 Ω,下列说法正确的是( ) A ．两个电阻值相差太大是不正常的,一定是实验时读错了 B ．两个电阻值不同是正常的,因为欧姆表测电阻的误差大C ．两个电阻值相差太大是不正确的,可能是出厂时把灯泡的功率标错了D ．两个电阻值相差很大是正常的,阻值1 210 Ω是灯泡正常工作(温度很高)时的电阻值,阻值90 Ω是灯泡不发光(室温)时的电阻值*10、(双选)日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干．设电动机线圈的电阻为R 1,它与电阻为R 2的电热丝相串联,接到直流电源上,电吹风两端电压为U,通过的电流为I,消耗的电功率为P,则以下选项正确的是( ) A ．IU >P B ．IU ＝P C ．P>I 2(R 1＋R 2)D ．P ＝I 2(R 1＋R 2)*11、如图所示,甲、乙、丙表示或门、与门或者非门的输入信号或输出信号,下列说法中正确的是( )A ．若甲、丙为输入信号,乙为输出信号,则该电路是或门电路B ．若甲为输入信号,乙为输出信号,则该电路是非门电路C ．若乙、丙为输入信号,甲为输出信号,则该电路是与门电路D ．若甲、乙为输入信号,丙为输出信号,则该电路是与门电路12、在如图所示的电路中,R 1＝2 Ω,R 2＝R 3＝4 Ω,当开关K 接a 时,R 2两端的电压为4 V ,当开关K 接b 时,电压表示数为4.5 V ,试求：(1)开关K接a时,通过电源的电流；(2)电源的电动势和内电阻；(3)开关K接c时,通过R2的电流．13、在铁路与公路的交叉路口,安装有自动控制的信号灯．当火车来的时候信号灯亮,火车过去时信号灯灭．如图是这种信号灯的控制电路图．S1、S2为两个光控开关,光照到时接通,没照到时断开．只有两个开关都接通时,信号灯才是灭的．请画出符合要求的门电路符号．电路1、两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后绞合起来,然后给它们分别加相同电压后,则在同一时间内通过它们的电荷量之比为() A．1∶4 B．1∶8C．1∶16 D．16∶1C[设原来的电阻为R,其中的一根均匀拉长到原来的2倍,横截面积变为原来的12,根据电阻定律R＝ρlS,可得电阻R1＝4R,另一根对折后绞合起来,长度减小为原来的一半,横截面积变为原来的2倍,根据电阻定律R＝ρlS,可得电阻R2＝14R,则两电阻之比为16∶1.电压相等,根据欧姆定律知,电流之比为1∶16,根据q＝It知,相同时间内通过的电荷量之比为1∶16.故C正确,A、B、D错误．]2、电阻R 1阻值为6 Ω,与电阻R 2并联后接入电路中,通过它们的电流之比I 1∶I 2＝2∶3,则R 2的阻值和总电阻的阻值分别是( ) A ．4 Ω,2.4 Ω B ．4 Ω,3.6 ΩC ．9 Ω,3.6 ΩD ．9 Ω,4.5 ΩA [并联电路中,I 1I 2＝R 2R 1,所以R 2＝I 1R 1I 2＝23×6 Ω＝4 Ω,R 总＝R 1R 2R 1＋R 2＝4×64＋6 Ω＝2.4 Ω.]3、如图所示是某电源的路端电压与电流的关系图象,下面结论正确的是( )A ．电源的电动势为6.0 VB ．电源的内阻为12 ΩC ．电源的短路电流为0.5 AD ．电流为0.3 A 时的外电阻是12 ΩA [因电源的U-I 图象纵轴坐标并不是从零开始,故纵轴上的截距虽为电源的电动势,即E ＝6.0 V ,但横轴上的截距0.5 A 并不是电源的短路电流,且内阻应按斜率的绝对值计算,即r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI ＝6.0－5.00.5－0Ω＝2 Ω.由闭合电路欧姆定律可得电流I ＝0.3 A 时,外电阻R ＝EI －r ＝18 Ω.]4、(双选)关于欧姆表,下列说法正确的是( ) A ．欧姆表是根据闭合电路欧姆定律制成的B ．由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行欧姆调零 D ．当换用不同量程的欧姆挡去测量电阻时,可不进行欧姆调零 AC [欧姆表是根据闭合电路欧姆定律制成的,A 正确；因为I x ＝E（R ＋r ＋R g ）＋R x,所以I x 与R x 并不成反比关系,故刻度盘上的刻度不均匀,B 错误；使用欧姆表时,每换一次挡位都需重新进行欧姆调零,C 正确,D 错误．]5、灯泡L 1、L 2分别标有“24 V 12 W ”、“12 V 12 W ”的字样,将两个灯泡串联后接入电源电压为U 的电路中,若要保证两个灯泡不损坏,则(不考虑灯丝电阻变化)( ) A ．电源电压U 的最大值为30 VB ．两灯泡的实际功率之比为P 1∶P 2＝1∶4C ．灯泡L 2两端电压与电源电压U 之比为1∶3D ．电源电压U 为36 V 时,灯泡L 1、L 2均能正常发光A [由P ＝UI 可得,两灯泡的额定电流：I 1＝1224 A ＝0.5 A,I 2＝1212 A ＝1 A ；由I ＝UR 可得,两灯泡的电阻：R 1＝240.5 Ω＝48 Ω,R 2＝121 Ω＝12 Ω；因要保证两个灯泡不损坏,所以电路中的最大电流I ＝I 1＝0.5 A ；因串联电路中总电阻等于各分电阻之和,所以电源的最大电压U ＝I(R 1＋R 2)＝0.5 A ×(48 Ω＋12 Ω)＝30 V ,故A 正确；当电源电压U 为36 V 时,灯泡L 1、L 2不能正常发光,故D 错误；因串联电路各处的电流相等,所以由P ＝I 2R 可知,两灯泡的实际功率之比P 1P 2＝R 1R 2＝4812＝41,故B 错误；由U ＝IR 可知,灯泡L 2两端电压与电源电压之比：U 2U ＝IR 2I （R 1＋R 2）＝R 2R 1＋R 2＝1212＋48＝15,故C 错误．故选A.]6、请根据下面所列的真值表,从选项中选出与之相对应的一个门电路( )输入 输出 A B Q 0 0 1 0 1 1 1 0 1 11D [从真值表可看出不是单一的“与”、“或”关系,更不是单一的“非”关系,一定对应一个复合门电路,从真值表分析可得应为“与非”复合门电路,D 选项正确．]*7、如图所示的电路中,R 0为定值电阻,R 为滑动变阻器．移动滑片P,电路的总电阻会发生变化,下列叙述正确的是( )A ．P 向左滑动时总电阻将减小B ．P 向右滑动时总电阻将减小C ．P 滑到最左端时总电阻为R 0D ．P 滑到最右端时总电阻为零A [根据并联电路总电阻特点可知,P 向左滑动时,电阻R 减小,并联电阻将减小,A 正确；P 向右滑动时,电阻R 增大,总电阻将增加,B 错误；P 滑到最左端时,电阻R 0被短路,故总电阻为零,C 错误；P 滑到最右端时,总电阻最大,D 错误．]*8、如图所示电路,闭合开关S,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,该电路的故障可能是( )A ．电流表坏了或未接好B ．从点a 经过灯L 1到点b 的电路中有断路C ．灯L 2的灯丝断开或灯座未接通D ．电流表和灯L 1、L 2都坏了B [因电压表有示数,则说明电流表与灯泡L 2没有断路,可能是从点a 经过灯L 1到点b 的电路中有断路．]*9、一同学用多用电表的欧姆挡测量一个“220 V 40 W ”的白炽灯泡的电阻值,测量结果为90 Ω,但用公式P ＝U 2R 计算该灯泡的阻值是1 210 Ω,下列说法正确的是( ) A ．两个电阻值相差太大是不正常的,一定是实验时读错了 B ．两个电阻值不同是正常的,因为欧姆表测电阻的误差大C ．两个电阻值相差太大是不正确的,可能是出厂时把灯泡的功率标错了D ．两个电阻值相差很大是正常的,阻值1 210 Ω是灯泡正常工作(温度很高)时的电阻值,阻值90 Ω是灯泡不发光(室温)时的电阻值D [灯泡的电阻为R ＝U 2P ＝220240＝1 210 Ω,此电阻为正常发光时的电阻,由于灯泡为金属材料,电阻率随温度的升高而增大,当不发光时,温度低,所以电阻要远小于此数值,故D 正确,A 、B 、C 错误．]*10、(双选)日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干．设电动机线圈的电阻为R 1,它与电阻为R 2的电热丝相串联,接到直流电源上,电吹风两端电压为U,通过的电流为I,消耗的电功率为P,则以下选项正确的是( ) A ．IU >P B ．IU ＝P C ．P>I 2(R 1＋R 2)D ．P ＝I 2(R 1＋R 2)BC [根据题意可知,通过电吹风的电流为I,它两端的电压为U,所以它消耗的电功率P ＝UI,B 项正确,A 项错误；电吹风内部有两部分电阻,一是电热丝的电阻,二是电动机线圈的电阻,所以热功率为I 2(R 1＋R 2),因为有一部分电能转化为电动机的机械能,所以P>I 2(R 1＋R 2),C 项正确,D 项错误．]*11、如图所示,甲、乙、丙表示或门、与门或者非门的输入信号或输出信号,下列说法中正确的是( )A ．若甲、丙为输入信号,乙为输出信号,则该电路是或门电路B ．若甲为输入信号,乙为输出信号,则该电路是非门电路C ．若乙、丙为输入信号,甲为输出信号,则该电路是与门电路D ．若甲、乙为输入信号,丙为输出信号,则该电路是与门电路B [若甲、丙为输入信号,乙为输出信号,则对应关系分别为“0、1、1”、“1、1、0”,若乙、丙为输入信号,甲为输出信号,则对应关系是“1、1、0”、“0、1、1”,不属于常见三种门电路之一,A 、C 错误；若甲为输入信号,乙为输出信号,则对应关系是“0、1”、“1、0”,反映了相反的一种关系,属于非门,B 正确；若甲、乙为输入信号,丙为输出信号,则对应关系是“0、1、1”、“1、0、1”,反映了或逻辑关系,D 错误．]12、在如图所示的电路中,R 1＝2 Ω,R 2＝R 3＝4 Ω,当开关K 接a 时,R 2两端的电压为4 V ,当开关K接b时,电压表示数为4.5 V,试求：(1)开关K接a时,通过电源的电流；(2)电源的电动势和内电阻；(3)开关K接c时,通过R2的电流．[解析](1)开关K接a时,只有R2接入电路中,由I＝U2R2得,通过电源的电流为I＝1 A.(2)当开关K接a时,有：E＝U＋Ir, 代入得E＝4 V＋r当开关K接b时,R1、R2串联后接入电路中,电压表示数为4.5 V,有E＝U′＋U′R1＋R2r联立解得E＝6 V,r＝2 Ω.(3)当开关K接c时,R2、R3并联再与R1串联后接入电路中,通过R2的电流为I′＝12·ER1＋12R2＋r＝0.5 A.[答案](1)1 A(2)6 V 2 Ω(3)0.5 A13、在铁路与公路的交叉路口,安装有自动控制的信号灯．当火车来的时候信号灯亮,火车过去时信号灯灭．如图是这种信号灯的控制电路图．S1、S2为两个光控开关,光照到时接通,没照到时断开．只有两个开关都接通时,信号灯才是灭的．请画出符合要求的门电路符号．[解析]开关闭合时输入为高电势,灯亮时输出为高电势,所以开关闭合为1,断开为0,灯亮为1,灯灭为0,则此时门电路的真值表应如表所示,这是与非门真值表,所以框内应为如图所示门电路．[答案]见解析。
