关于波峰焊的知识
波峰焊接工艺技术的研究
鲜飞
（烽火通信科技有限公司，湖北武汉430074）
摘要：作为一种传统焊接技术，目前波峰焊接技术依然在电子制造领域发挥着积极作用。
介绍了波峰焊接技术的原理，并分别从焊接前的质量控制、生产工艺材料及工艺参数这三个方面探讨了提高波峰焊质量的有效方法。
关键词：波峰焊，印制电路板，助焊剂，焊料，工艺参数
中图分类号：TG456 文献标识码：B 文章编号：1004－4507（2005）12－0047－04
波峰焊是将熔化的焊料，经电动泵或电磁泵喷流成设计要求的焊料波峰，使预先装有电子元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
波峰焊用于印制板装联已有20多年的历史，现在已成为一种非常成熟的电子装联工艺技术，目前主要用于通孔插装组件和采用混合组装方式的表面组件的焊接。
1 波峰焊工艺技术介绍
波峰焊有单波峰焊和双波峰焊之分。
单波峰焊用于SMT时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。
而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备，见图1。
波峰锡过程：治具安装→喷涂助焊剂系统→预热→一次波峰→二次波峰→冷却。
下面分别介绍各步内容及作用。
1.1 治具安装
治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热变形的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。
1.2 助焊剂系统
助焊剂系统是保证焊接质量的第一个环节，其主要作用是均匀地涂覆助焊剂，除去PCB和元器件焊接表面的氧化层和防止焊接过程中再氧化。
助焊剂的涂覆一定要均匀，尽量不产生堆积，否则将导致焊接短路或开路。
见图2。
助焊剂系统有多种，包括喷雾式、喷流式和发泡式。
目前一般使用喷雾式助焊系统，采用免清洗助焊剂，这是因为免清洗助焊剂中固体含量极少，不挥发无含量只有1/5～1/20。
所以必须采用喷雾式助焊系统涂覆助焊剂，同时在焊接系统中加防氧化系统，保证在PCB上得到一层均匀细密很薄的助焊剂涂层，这样才不会因第一个波的擦洗作用和助焊剂的挥发，造成助焊剂量不足，而导致焊料桥接和拉尖。
喷雾式有两种方式：一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB板上。
二是采用微细喷嘴在一定空气压力下喷雾助焊剂。
这种喷涂均匀、粒度小、易于控制，喷雾高度/宽度可自动调节，是今后发展的主流。
1.3 预热系统
1.3.1预热系统的作用
（1）助焊剂中的溶剂成份在通过预热器时，将会受热挥发。
从而避免溶剂成份在经过液面时高温气化造成炸裂的现象发生，最终防止产生锡粒的品质隐患。
（2）待浸锡产品搭载的部品在通过预热器时的缓慢升温，可避免过波峰时因骤热产生的物理作用造成部品损伤的情况发生。
（3）预热后的部品或端子在经过波峰时不会因自身温度较低的因素大幅度降低焊点的焊接温度，从而确保焊接在规定的时间内达到温度要求。
1.3.2 预热方法
波峰焊机中常见的预热方法有三种：①空气对流加热；②红外加热器加热；③热空气和辐射相结合的方法加热。
1.3.3 预热温度
一般预热温度为130～150℃，预热时间为1～3min。
预热温度控制得好，可防止虚焊、拉尖和桥接，减小焊料波峰对基板的热冲击，有效地解决焊接过程中PCB板翘曲、分层、变形问题。
1.4 焊接系统
焊接系统一般采用双波峰。
在波峰焊接时，PCB板先接触第一个波峰，然后接触第二个波峰。
第一个波峰是由窄喷嘴喷流出的"湍流"波峰，流速快，对组件有较高的垂直压力，使焊料对尺寸小，贴装密度高的表面组装元器件的焊端有较好的渗透性；通过湍流的熔融焊料在所有方向擦洗组件表面，从而提高了焊料的润湿性，并克服了由
于元器件的复杂形状和取向带来的问题；同时也克服了焊料的"遮蔽效应"湍流波向上的喷射力足以使焊剂气体排出。
因此，即使印制板上不设置排气孔也不存在焊剂气体的影响，从而大大减小了漏焊、桥接和焊缝不充实等焊接缺陷，提高了焊接可靠性。
经过第一个波峰的产品，因浸锡时间短以及部品自身的散热等因素，浸锡后存在着很多的短路，锡多，焊点光洁度不正常以及焊接强度不足等不良内容。
因此，紧接着必须进行浸锡不良的修正，这个动作由喷流面较平较宽阔，波峰较稳定的二级喷流进行。
这是一个"平滑"的波峰，流动速度慢，有利于形成充实的焊缝，同时也可有效地去除焊端上过量的焊料，并使所有焊接面上焊料润湿良好，修正了焊接面，消除了可能的拉尖和桥接，获得充实无缺陷的焊缝，最终确保了组件焊接的可靠性。
双波峰基本原理如图3。
1.5 冷却
浸锡后适当的冷却有助于增强焊点接合强度的功能，同时，冷却后的产品更利于炉后操作人员的作业，因此，浸锡后产品需进行冷却处理。
2 提高波峰焊接质量的方法和措施
分别从焊接前的质量控制、生产工艺材料及工艺参数这三个方面探讨了提高波峰焊质量的方法。
2.1 焊接前对印制板质量及元件的控制
2.1.1 焊盘设计
（1）在设计插件元件焊盘时，焊盘大小尺寸设计应合适。
焊盘太大，焊料铺展面积较大，形成的焊点不饱满，而较小的焊盘铜箔表面张力太小，形成的焊点为不浸润焊点。
孔径与元件引线的配合间隙太大，容易虚焊，当孔径比引线宽0.05～0.2mm，焊盘直径为孔径的2～2.5倍时，是焊接比较理想的条件。
（2）在设计贴片元件焊盘时，应考虑以下几点：①为了尽量去除"阴影效应"，SMD的焊端或引脚应正对着锡流的方向，以利于与锡流的接触，减少虚焊和漏焊，波峰焊时推荐采用的元件布置方向图如图4所示；②波峰焊接不适合于细间距QFP、PLCC、BGA和小间距SOP器件焊接，也就是说在要波峰焊接的这一面尽量不要布置这类元件；③较小的元件不应排在较大的元件后，以免较大元件妨碍锡流与较小元件的焊盘接触，造成漏焊。
2.1.2 PCB平整度控制
波峰焊接对印制板的平整度要求很高，一般要求翘曲度要小于0.5mm，如果大于0.5mm要做平整处理。
尤其是某些印制板厚度只有1.5mm左右，其翘曲度要求就更高，否则无法保证焊接质量。
2.1.3 妥善保存印制板及元件，尽量缩短储存周期
在焊接中，无尘埃、油脂、氧化物的铜箔及元件引线有利于形成合格的焊点，因此印制板及元件应保存在干燥、清洁的环境下，并且尽量缩短储存周期。
对于放置时间较长的印制板，其表面一般要做清洁处理，这样可提高可焊性，减少虚焊和桥接，对表面有一定程度氧化的元件引脚，应先除去其表面氧化层。
2.2 生产工艺材料的质量控制
在波峰焊接中，使用的生产工艺材料有：助焊剂和焊料。
2.2.1 助焊剂质量控制
助焊剂在焊接质量的控制上举足轻重，其作用是：（1）除去焊接表面的氧化物；（2）防止焊接时焊料和焊接表面再氧化；（3）降低焊料的表面张力；（4）有助于热量传递到焊接区。
目前波峰焊接所采用的多为免清洗助焊剂。
选择助焊剂时有以下要求：（1）熔点比焊料低；（2）浸润扩散速度比熔化焊料快；（3）粘度和比重比焊料小；（4）在常温下贮存稳定。
2.2.2 焊料的质量控制
锡铅焊料在高温下（250℃）不断氧化，使锡锅中锡－铅焊料含锡量不断下降，偏离共晶点，导致流动性差，出现连焊、虚焊、焊点强度不够等质量问题。
可采用以下几个方法来解决这个问题：①添加氧化还原剂，使已氧化的SnO还原为Sn，减小锡渣的产生；②不断除去浮渣；③每次焊接前添加一定量的锡；④采用含抗氧化磷的焊料；⑤采用氮气保护，让氮气把焊料与空气隔绝开来，取代普通气体，这样就避免了浮渣的产生，这种方法要求对设备改型，并提供氮气。
目前最好的方法是在氮气保护的氛围下使用含磷的焊料，可将浮渣率控制在最低程度，焊接缺陷最少，工艺控制
最佳。
2.3 焊接过程中的工艺参数控制
焊接工艺参数对焊接表面质量的影响比较复杂，并涉及到较多的技术范围。
2.3.1 预热温度的控制
预热的作用：①使助焊剂中的溶剂充分发挥，以免印制板通过焊锡时，影响印制板的润湿和焊点的形成；②印制板在焊接前达到一定温度，以免受到热冲击产生翘曲变形。
一般预热温度控制在180～210℃，预热时间1～3min。
2.3.2 焊接轨道倾角
轨道倾角对焊接效果的影响较为明显，特别是在焊接高密度SMT器件时更是如此。
当倾角太小时，较易出现桥接，特别是焊接中，SMT器件的"遮蔽区"更易出现桥接；而倾角过大，虽然有利于桥接的消除，但焊点吃锡量太小，容易产生虚焊。
轨道倾角应控制在5°～8°之间。
2.3.3 波峰高度
波峰的高度会因焊接工作时间的推移而有一些变化，应在焊接过程中进行适当的修正，以保证理想高度进行焊接波峰高度，以压锡深度为PCB厚度的1/2～1/3为准。
2.3.4 焊接温度
焊接温度是影响焊接质量的一个重要的工艺参数。
焊接温度过低时，焊料的扩展率、润湿性能变差，使焊盘或元器件焊端由于不能充分的润湿，从而产生虚焊、拉尖、桥接等缺陷；焊接温度过高时，则加速了焊盘、元器件引脚及焊料的氧化，易产生虚焊。
焊接温度应控制在250±5℃。
3 常见焊接缺陷及排除
影响焊接质量的因素是很多的，表1列出的是一些常见缺陷及排除方法，以供参考。
波峰焊接是一项精细工作，影响焊接质量的因素也很多，还需我们更深一步地研究和讨论，以期提高波峰焊的焊接质量。
波峰焊培训资料
波峰焊故障排除方法
调整焊接参数
01
根据实际情况，适当调整焊接温度、时间、压力等参数，以提
高焊接质量。
清洗焊接面
02
对焊接面进行清洗，去除氧化膜、油污等杂质，以确保焊接质
量。
检查设备
03
定期检查波峰焊设备的使用情况，及时发现并解决机械故障。
波峰焊故障预防措施
定期维护设备
定期对波峰焊设备进行保养、维护，以确保设备 的正常运行。
波峰焊安全与环保意识培养
加强宣传教育
应加强对员工进行波峰焊安全与 环保意识的宣传教育，提高员工 的安全与环保意识。
定期培训
应定期对员工进行波峰焊安全与 环保方面的培训，提高员工的安 全操作技能和环保意识。
建立奖惩制度
应建立波峰焊安全与环保方面的 奖惩制度，对安全生产和环保工 作表现优秀的员工进行奖励，对 安全生产和环保工作不力的员工 进行惩罚。
波峰焊的工作原理
• 波峰焊的工作原理是将熔化的软钎焊料（铅锡合金 ），经电动泵或电磁泵喷流成设计要求的焊料波， 使预先装有元器件的印制板通过焊料波，实现元器 件焊端或引脚与印制板焊盘之间机械与电气连接的 软钎焊。
波峰焊的特点
焊接速度快，生产效率高。
01
02
连续焊接，可实现自动化生产。
焊接质量稳定，可靠性高。
05
04
Байду номын сангаас焊接
将PCB板通过波峰焊机进行焊接。
波峰焊参数设置
波峰高度
焊接温度
波峰的高度应适当，以确保焊接的润湿性和 焊接强度。
焊接温度应适当，以确保助焊剂能够充分发 挥作用，同时避免损坏元器件。
焊接时间
冷却方式
焊接时间应适当，以确保焊接充分，达到预 期的焊接效果。
波峰焊小知识
波峰焊小知识作者:方行波波峰焊机是当代电子工业领域比较重要的设备,可能有许多人不了解,下面就简单谈谈波峰焊的工作原理及波峰焊接出现的不良分析,改善。
波峰焊是将熔融的液态焊料﹐借助于泵的作用﹐在焊料槽液面形成特定形状的焊料波﹐插装了电子元器件的PCB置于传送链上﹐经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
波峰面的表面均被一层氧化皮覆盖﹐它在沿焊料波的整个长度方向上几乎都保持静态﹐在波峰焊焊接过程中，PCB接触到锡波的前沿表面﹐氧化皮破裂﹐PCB前面的锡波无褶皱地被推向前进﹐这说明整个氧化皮与PCB以同样的速度移动波峰焊机焊点成型：当PCB进入波峰面前端时﹐基板与引脚被加热﹐并在未离开波峰面之前，整个PCB浸在焊料中﹐即被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表面张力的原因﹐会出现以引线为中心收缩至最小状态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。
因此会形成饱满﹐圆整的焊点﹐离开波峰尾部的多余焊料﹐由于重力的原因﹐回落到锡锅中。
波峰焊一般常见的注意点：1.使用可焊性好的元器件/PCB；2.提高助焊剂的活性；3.提高PCB的预热温度﹐增加焊盘的湿润性能；4.提高焊料的温度；5.去除有害杂质﹐减低焊料的内聚力﹐以利于两焊点之间的焊料分开。
波峰焊机中常见的预热方法：1.空气对流加热；2.红外加热器加热；3.热空气和辐射相结合的方法加热。
波峰焊工艺参数：1.润湿时间指焊点与焊料相接触后润湿开始的时间2.停留时间PCB上某一个焊点从接触波峰面到离开波峰面的时间停留/焊接时间的计算方式是﹕停留/焊接时间=波峰宽/速度3.预热温度预热温度是指PCB与波峰面接触前达到的温度4.焊接温度焊接温度是非常重要的焊接参数﹐通常高于焊料熔点（基准温度183°C ）50°C ~60°C 大多数情况是指焊锡炉的温度实际运行时﹐所焊接的PCB焊点温度要低于炉温﹐这是因为PCB吸热的结果。
波峰焊锡基础知识
状态，此时焊料与焊盘之间的润湿力 离点位与B1和B2之间的
大于两焊盘之间的焊料的内聚力。因 某个地方，分离后形成 此会形成饱满，圆整的焊点，离开波 焊点。
峰尾部的多余焊料，由于重力的原因，
回落到锡锅中。
6
二.焊接材料
7
能熔合两种或两种以上的金属，使之成为一个整体的易熔金属 或合金都叫焊料。焊料的种类很多，焊接不同的金属使用不同的焊 料。按其成分可分为锡铅焊料、锡银焊料、锡铜焊料等。按其耐温 情况可分为高温焊料、低温焊料等。在一般电子产品装配中，通常 使用锡铅焊料，俗称“焊锡”。
板90~100℃，双面板100~110℃，多层板115~125℃。(零 件面温度和铜箔面温差不要超过20℃) 4. 锡温：有铅锡温(Sn63-Pb37)一般控制在245±5℃，无铅锡 温(Sn99.3-0.7Cu)一般控制在265±5℃
14
二.双波峰的焊接：
由于SMD没有DIP那样的安装插孔，焊接受热后挥发的气体无 处散发，另外，SMD有一定的高度，又是高密度贴装，而焊料表面 有张力作用，因而很难及时湿润渗透到贴装零件的每个角落，所以 如果采用单波峰焊接，将会出现大量的漏焊及连锡，须采用双波峰 解决上述问题，采用因为锡与空气的接触面加大，所以氧化会加速， 而造成浪费。
焊盘形状
常用的焊盘形状有4种：方形、圆形、长圆形和椭圆形。最常 用的是圆形焊盘。
12
四.锡炉参数设定
13
一.浸焊条件：
1. 一般控制锡炉输送带爪牙爬坡角度3-6度； 2. 锡波浸入深度为PCB厚度的1/2~2/3，着锡时间3~5秒为宜，
波峰高度在10~40mm之间(单波峰)。 3. 预热温度：一般要求PCB经预热后，焊点面温度达到：单面
锡铅合金当铅和锡以不同的比例熔成锡铅合金以后，熔点和其 他物理性能都会发生变化。
波峰焊基础知识
2.3波峰高度
变频器1-2分 别控制扰流 波和平稳波
波峰高度 波峰高度是指波峰焊接中的PCB吃锡高度。其数值
控制在PCB板厚度的1/2～2/3,过大会导致熔融的焊料 流到PCB的表面形成“桥连”,过低易造成空焊漏焊 。
2.4焊接傾角
波峰焊机在安裝時除了使机器水平 外﹐还应调节传送裝置的倾角﹐通过 倾角的调节﹐可以调控PCB与波峰面 的焊接时间﹐会有助于焊料液面与 PCB更快的分离﹐使之返回锡炉內。 减少桥连、包焊的产生。
焊接角度控制在5-7度
2.5预热
预加热器定意：是由一个耐 高温材料制成的加热箱体．发 热管置于加热箱内。通过反射 盘向外辐射热能，来给PCB加 热。
2.6助焊剂
锡焊助焊剂的主要成分是 松节油或松香，其助焊原理 是松节油或松香在高温时气 化，气化的松节油或松香与 金属的氧化层发生化学反应， 清除了氧化层的金属更有利
预加热
板底检查
冷却
波峰焊锡
2.1 波峰面 波的表面均被一层氧化膜覆盖﹐它在沿焊料波表
面的整个长度方向上，几乎都保持静态﹐在波峰焊接 过程中﹐PCB接触到锡波的表面﹐氧化皮破裂﹐PCB前 面的锡波无皲褶地被推向前进﹐这说明整个氧化膜与 PCB以同样的速度移动 .
2.2焊点成型：
当PCB进入波峰面前端时﹐基板与引脚被加热﹐ 并在未离开波峰面之前﹐整个PCB浸在焊料中﹐即 被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的 焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表 面张力的原因 ﹐会出现以引线为中心收缩至最小状 态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间 的焊料的内聚力。因此会形成饱满﹐圆整的焊点﹐ 离开波峰尾部的多余焊料﹐由于重力的原因﹐回落 到锡炉中 。
于焊接。助焊剂比重为 （0.812±0.02）

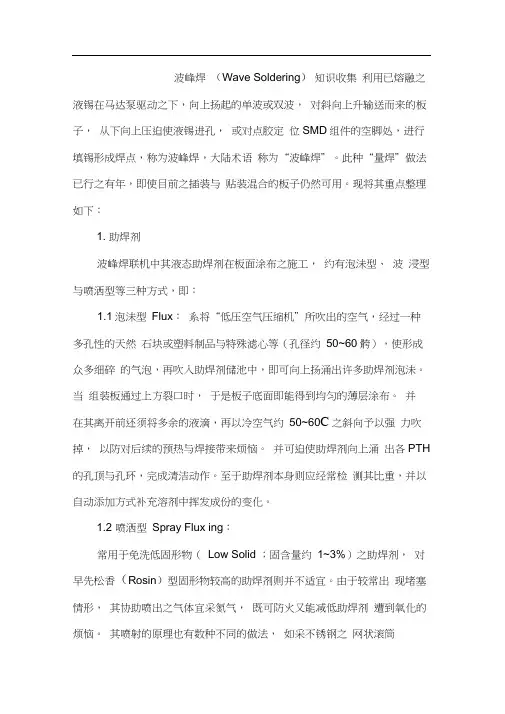

波峰焊(WaveSoldering)知识收集
波峰焊（Wave Soldering）知识收集利用已熔融之液锡在马达泵驱动之下，向上扬起的单波或双波，对斜向上升输送而来的板子，从下向上压迫使液锡进孔，或对点胶定位SMD组件的空脚处，进行填锡形成焊点，称为波峰焊，大陆术语称为“波峰焊”。
此种“量焊”做法已行之有年，即使目前之插装与贴装混合的板子仍然可用。
现将其重点整理如下：1. 助焊剂波峰焊联机中其液态助焊剂在板面涂布之施工，约有泡沬型、波浸型与喷洒型等三种方式，即：1.1泡沬型Flux：系将“低压空气压缩机”所吹出的空气，经过一种多孔性的天然石块或塑料制品与特殊滤心等（孔径约50~60骻），使形成众多细碎的气泡，再吹入助焊剂储池中，即可向上扬涌出许多助焊剂泡沬。
当组装板通过上方裂口时，于是板子底面即能得到均匀的薄层涂布。
并在其离开前还须将多余的液滴，再以冷空气约50~60C之斜向予以强力吹掉，以防对后续的预热与焊接带来烦恼。
并可迫使助焊剂向上涌出各PTH 的孔顶与孔环，完成清洁动作。
至于助焊剂本身则应经常检测其比重，并以自动添加方式补充溶剂中挥发成份的变化。
1.2 喷洒型Spray Flux ing：常用于免洗低固形物（Low Solid ；固含量约1~3%）之助焊剂，对早先松香（Rosin）型固形物较高的助焊剂则并不适宜。
由于较常出现堵塞情形，其协助喷出之气体宜采氮气，既可防火又能减低助焊剂遭到氧化的烦恼。
其喷射的原理也有数种不同的做法，如采不锈钢之网状滚筒(Rotating Drum)自液中带起液膜，再自筒内向上吹出氮气而成雾状，续以氮气向上吹出等方式进行涂布。
1.3 波峰型Wave Flux:直接用泵及喷口向上扬起液体，于狭缝控制下，可得到一种长条形的波峰，当组装板底部通过时即可进行涂布。
此法可能呈现液量过多的情形，其后续气刀Air Knife )的吹刮动作则应更为彻底才行。
此种机型之价格较泡沬型稍贵，但却比喷洒型便宜，其中溶剂的挥发量也低于泡沬型。
波峰焊培训资料
波峰焊培训资料波峰焊是一种常见的电子制造工艺，用于焊接电路板（PCB）的组装过程。
它能够实现高效、可靠的焊接，提高生产效率和焊接质量。
本文将介绍波峰焊的基本原理、设备和操作技巧，并分享一些常见问题的解决方法。
希望通过本文的阅读，您能够对波峰焊有更深入的了解。
一、波峰焊的基本原理波峰焊是利用焊锡的表面张力和热传导原理，实现电子元器件与PCB之间的可靠连接。
在波峰焊过程中，焊锡在一定温度下熔化，并形成一个“波峰”。
PCB上的元器件通过预先设计好的焊盘与焊锡波峰接触，从而实现焊接。
焊接完毕后，波峰冷却凝固，使得元器件与PCB之间的连接牢固可靠。
二、波峰焊设备2.1 波峰焊机波峰焊机是实施波峰焊的重要设备，它由预热区、焊锡槽、升降系统、传送系统和控制系统等组成。
预热区用于升温PCB和元器件，焊锡槽则用于熔化焊锡。
通过升降系统，将预热过的PCB和元器件沿波峰焊槽传送线槽，使其与焊锡接触。
控制系统可实时监测温度和传送速度等参数，确保焊接质量的稳定。
2.2 清洗设备波峰焊后，焊接表面可能存在未熔化的焊锡、焊剂等残留物。
为了确保焊接质量和PCB的可靠性，需要进行清洗处理。
清洗设备通常包括喷淋清洗机、超声波清洗机和烘干机，用于去除残留物并确保PCB 的表面清洁。
三、波峰焊操作技巧3.1 PCB设计在进行波峰焊之前，需要对PCB进行设计。
焊盘的设计应符合元器件的要求，确保焊接点的合理布局和间距。
同时，还要考虑PCB的波峰焊适应性。
合理的PCB设计可以提高焊接质量，减少焊接故障的发生。
3.2 元器件与PCB的预处理在进行波峰焊之前，需要对元器件和PCB进行预处理。
元器件的引脚应进行锡镀处理，以提高焊接质量。
PCB表面应进行喷洒或浸泡等方式的除脏处理，确保焊接表面的清洁。
3.3 设置适宜的波峰焊参数波峰焊参数的设置直接影响到焊接质量。
在进行波峰焊之前，需要进行合理的参数调试。
常见的参数包括预热温度、传送速度、焊锡温度和波峰形状等。
波峰焊接基础
波峰焊焊接基础知识波峰焊是近年来发展较快的一种焊接方法，其原理是让插装或贴装好元器件的电路板与熔化焊料的波峰接触，实现连续自动焊接。
波峰焊接的特点：电路板与波峰顶接触，无任何氧化物和污染物。
因此，焊接质量较高，并且能实现大规模生产按波峰形式可分为：单波峰焊接、双波峰焊接。
按助焊剂的主要使用方式分为：发泡式、喷雾式。
一、波峰焊接类型1．单峰焊接类型它是借助于锡泵把熔融的焊锡不断垂直向上地朝狭长出口涌出，形成10～40mm高的波峰焊。
这样使焊锡以一定的速度与压力作用于PCB上，充分渗透入待焊的元器件脚与PCB板之间，使之完全湿润并进行焊接。
它与浸焊相比，可明显关减少漏焊的比率。
由于焊料波峰的柔性，即使PCB不够平整，只要翘曲度在3%以下，仍可得到良好的焊接质量。
单波峰焊接的缺点是波峰垂直向上的力，会给一些较轻的元器件带来冲击，造成浮件或虚焊。
由于设备价廉，技术成熟在国内一般穿孔插装元器件（THD）的焊接已普遍采用。
2．双波峰焊接由于SMD没有THD那样的安装插孔，助焊剂受热后挥发的气体无处散出，另外,SMD有一定的高度和宽度，又是高密度贴装，而焊料表面有张力的作用，因而焊料很难及时湿润渗透到贴装元件的每个角落，所以如果采用单波峰焊接，将会出现大量的漏焊和桥连，必须采用双波峰焊接才能解决上述问题。
双波峰焊接：在锡炉前后有两个波峰，有一个较窄（波高与波宽之比大于1）峰端有2～3排交错排列的小峰头，在这样多头上下左右不断快速流动的湍流波作用下，剂受热产生的气体都被排除掉，面张力也被削弱，而获得良好的焊接。
后一波峰为双方向宽平波，焊锡流动平坦而缓慢，可以去除多余的焊料，消除毛刺、桥连等不良现象。
波峰面：波的表面均被一层氧化皮覆盖﹐它在沿焊料波的整个长度方向上几乎都保持静态﹐在波峰焊接过程中﹐PCB接触到锡波的前沿表面﹐氧化皮破裂﹐PCB前面的锡波无皱褶地被推向前进﹐这说明整个氧化皮与PCB以同样的速度移动波峰焊机焊点成型：当PCB进入波峰面前端（A）时﹐基板与引脚被加热﹐并在未离开波峰面（B）之前﹐整个PCB浸在焊料即被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表面张力的原因﹐会出现以引线为中心收缩至最小状态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。
波峰焊知识,培训资料
而非物理现象！ 焊接是化学现象 ，而非物理现象！
4
Speedy
IMI
Eazix
Your Next-Generation Solutions Provider 手工补焊
1.焊点与焊接四要素： 焊点与焊接四要素： 焊点与焊接四要素 2.波峰焊接原理： 波峰焊接原理： 波峰焊接原理 3.波峰焊用辅料特性介绍： 波峰焊用辅料特性介绍： 波峰焊用辅料特性介绍 4.波峰焊设备结构与各段功效： 波峰焊设备结构与各段功效： 波峰焊设备结构与各段功效 5.JT WS-350PC-B操作界面介绍： 操作界面介绍： 操作界面介绍 6.适合波峰焊制程的 适合波峰焊制程的PCB设计： 设计： 适合波峰焊制程的 设计 7.波峰焊接缺陷产生机理分析 波峰焊接缺陷产生机理分析: 波峰焊接缺陷产生机理分析
展起来的。 **优点： 1，省工省料，提高效率， 降低成本。 2，提高焊点品质和可靠性。
喷流式焊接
波峰式焊接
5
Speedy
IMI
Eazix
Your Next-Generation Solutions Provider 助焊剂的特性： 助焊剂的特性： 1.化学活性 不同温度下的活性） 1.化学活性（不同温度下的活性） 2.热稳定性 2.热稳定性
12
Speedy
IMI
Eazix
Your Next-Generation Solutions Provider
一、波峰焊接知识：
5.JT WS-350PC-B操作界面介绍：
13
Speedy
一、波峰焊接知识：
公共基础知识波峰焊基础知识概述
《波峰焊基础知识综合性概述》一、引言在现代电子制造领域，波峰焊作为一种重要的焊接技术，广泛应用于电子产品的生产过程中。
它具有高效、稳定、可靠等优点，能够满足大规模生产的需求。
本文将对波峰焊的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面，为读者提供一个清晰、系统且深入的理解框架。
二、基本概念1. 定义波峰焊是将熔融的液态焊料，借助泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的 PCB 板置于传送链上，经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。
2. 组成部分波峰焊设备主要由助焊剂喷涂系统、预热系统、焊接系统、冷却系统、控制系统等组成。
（1）助焊剂喷涂系统：在 PCB 板进入焊接区域之前，均匀地喷涂一层助焊剂，以去除 PCB 板和元器件引脚表面的氧化物，提高焊接质量。
（2）预热系统：对 PCB 板进行预热，使 PCB 板和元器件达到一定的温度，减少热冲击，提高焊接质量。
（3）焊接系统：包括焊料槽、泵、波峰发生器等，产生特定形状的焊料波，实现焊点焊接。
（4）冷却系统：对焊接后的 PCB 板进行冷却，使焊点迅速凝固，提高焊接强度。
（5）控制系统：对整个波峰焊设备进行控制，包括温度、速度、时间等参数的设置和调整。
3. 焊接原理波峰焊的焊接原理是利用液态焊料的表面张力和毛细作用，使焊料在 PCB 板和元器件引脚之间形成良好的焊点。
当 PCB 板经过焊料波峰时，焊料在重力和表面张力的作用下，填充到 PCB 板和元器件引脚之间的间隙中，形成焊点。
同时，助焊剂在焊接过程中起到去除氧化物、降低焊料表面张力、促进焊料流动等作用。
三、核心理论1. 热传递理论波峰焊过程中，热传递是一个关键因素。
预热系统通过热传导、热对流和热辐射等方式，将热量传递给 PCB 板和元器件，使其达到一定的温度。
在焊接过程中，焊料波峰与 PCB 板和元器件之间也存在热传递，影响焊接质量。
波峰焊的温度
波峰焊的温度
波峰焊是一种常见的电子制造过程，它的主要原理就是通过高温
将焊点和电路板上的金属融合在一起。
因此，在进行波峰焊时，精确
控制温度是关键问题之一。
以下是关于波峰焊温度的一些重要知识点：
1. 预热温度：在进行波峰焊前，需要将焊接区域加热至一定温度，以便去除表面氧化物、挥发水分等杂质。
一般来说，预热温度约
为100-150℃，可通过预热炉来完成。
2. 波峰高度：波峰高度指焊锡在波形峰顶的高度，这直接影响
到焊接后的焊点质量。
如果波峰高度过高，焊锡量过多，易造成短路
现象，而波峰高度低则可能导致焊点不牢固。
因此，在确定波峰高度时，需要结合具体的焊接工艺和产品要求进行精细调整。
3. 焊接温度：焊接温度是指焊点被融化的温度。
一般来说，焊
接温度在240-260℃之间比较合适，过高或过低都会影响焊接的稳定性和性能。
4. 冷却速率：焊点在完成熔接之后需要进行冷却，冷却速率直
接决定了焊点金属的晶粒大小。
如果冷却过快，会导致晶粒粗大，从
而影响焊点的强度和可靠性；反之，过慢的冷却也会造成问题。
因此，确定合适的冷却速率是十分关键的。
总体而言，波峰焊温度控制是影响焊点质量的关键因素之一。
在
实际操作中，需要充分考虑到产品要求、生产流程以及焊接工艺等多
个因素，以便达到最佳的效果。
