读写卡器演示软件-Misfare-std s50 操作说明

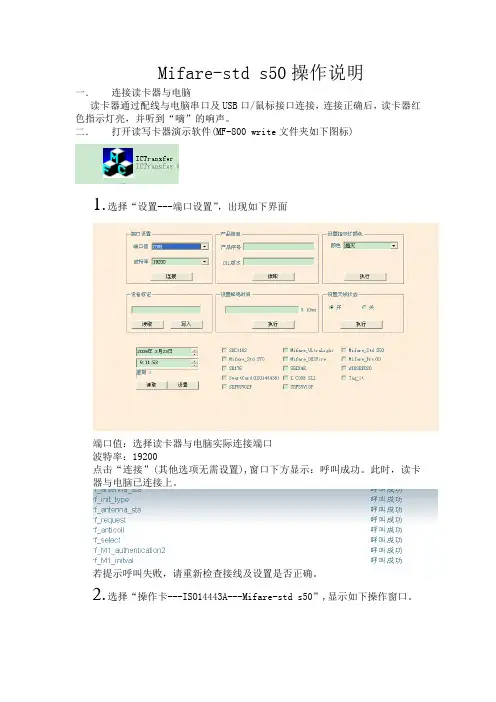

Mifare-std s50操作说明
一．连接读卡器与电脑
读卡器通过配线与电脑串口及USB口/鼠标接口连接，连接正确后，读卡器红色指示灯亮，并听到“嘀”的响声。
二．打开读写卡器演示软件(MF-800 write文件夹如下图标)
1.选择“设置---端口设置”，出现如下界面
端口值：选择读卡器与电脑实际连接端口
波特率：19200
点击“连接”(其他选项无需设置),窗口下方显示：呼叫成功。
此时，读卡器与电脑已连接上。
若提示呼叫失败，请重新检查接线及设置是否正确。
2.选择“操作卡---ISO14443A---Mifare-std s50”,显示如下操作窗口。
将IC卡置于读卡器，选择“寻卡.ALL”，窗口下方提示“呼叫成功”。
设置钱包功能：在钱包功能窗口进行如下设置：扇区号：0；块号：2；A.密匙：ffffffffffff ；
初始化钱包操作（IC卡首次使用时需要进行此操作）：金额（十进制）：0，点击“初始化”，提示：初始化钱包操作成功。
初始化成功后可对IC卡进行“充值” “扣款” “读余额”的操作。
“充值”操作
金额（十进制）：填写要充值的数目（IC卡可用次数），点击“充值“，对IC卡进行充值，窗口下方提示：呼叫成功，已成功充值。
充值成功后，可点击“读余额“，查看卡内余额。
操作窗口操作
操作窗口进行如下设置：扇区号：0；块号：1；A.密匙：ffffffffffff ；点击“读卡”，然后把第二个栏里的数据改成0902********后面全是0，然后点击“写卡”提示：“写卡成功”即完成操作。
