浅谈住宅小区地下车库通风与防排烟设计
浅谈住宅小区地下车库通风与防排烟设计
摘要：随着人们生活水平的提高，私有汽车拥有量的持续增长，在住宅小区中，汽车停车位成为人们新的需求，本文结合规范，归纳了住宅小区内地下车库通风排烟系统设计的几种常见形式。
关键词：住宅小区；地下汽车库；通风排烟设计
近年来，随着经济的发展以及人民生活水平的提高，私家车拥有量直线上升，而城市可用土地资源正日益减少，因此，越来越多的房地产商通过建造地下车库来解决停车问题。为防止和减少火灾危害，保护人身和汽车等财产安全，加强地下车库的通风、防排烟设计就显得尤为重要。本文主要就住宅小区里的地下汽车库的通风及防排烟设计进行探讨，商业建筑下的地下汽车库不在本次讨论的范围之内。
1、设计依据
目前涉及地下汽车库通风与防排烟设计的国家标准规范主要有：GB50045-95《高层民用建筑设计防火规范》（2005年版），GB50067-97《汽车库、修车库、停车场设计防火规范》，JGJ100-98《汽车库建筑设计规范》。在进行地下车库设计时，不管是高层建筑的地下汽车库，还有兼有人防功能的地下汽车库，均应严格执行《汽车库、修车库、停车场设计防火规范》。另外指导我们设计的还有《全国民用建筑工程设计技术措施暖通空调•动力》（2009版）。
2、防烟分区和防火分区
根据《汽车库、修车库、停车场设计防火规范》的规定，地下汽车库防火分区的最大允许建筑面积为2000m2（不包括甲、乙类物品运输车），当汽车库内设有自动灭火系统时，可增加一倍，即为4000m2。规范里又规定了，停车数超过10辆的地下车库均需设置自动灭火系统。这样来说，一般汽车库都设置了自动灭火系统，防火分区最大允许的建筑面积为4000m2。另外还规定了面积超过2000m2的地下汽车库应设置机械排烟系统，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不能跨越防火分区。
3、排烟排风系统设计
我们确定讨论的是住宅小区内的地下车库。一般建筑专业以不超过4000m2划分一个防火分区，那么我们暖通专业就需要在一个防火分区里设置两个防烟分区。现在根据《汽车库、修车库、停车场设计防火规范》的规定，排烟风机的排烟量应按换气次数不小于6次每小时，层高按实际层高计算。排风量的计算按《全国民用建筑工程设计技术措施暖通空调•动力》中4.3.2条：汽车出入频
地下车库通风排烟课程设计
一 建筑物概况 该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高3.5m,车库所用面积为5238.36m 2 ，车库总停放车辆为132辆。 二系统方案的划分确定 根据文献[1] 车库的防火分类表3.0.1，汽车库停车辆在50~150辆时，防火等级为三级。3.0.3地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2，5.1.2汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m 2。 根据文献[1]8.2.1面积超过2000m 2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m 2，且防烟分区不得跨越分防火分区。 根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为1293.8m 2，3944.5m 2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m 的梁划分，防烟分区的面积依次为1277.6m 2，1277.6m 2，1389.3m 2，1293.8m 2。 三送排风和排烟的计算 1.排风量的确定 地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2] 表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。 该地下车库的层高为3.5m ，计算换气面积时取3m 。 根据文献[3] ，f nV L 式中 L —全面通风量，m 3 /h n —换气次数，1/h f V —通风房间体积，m 3 根据上述公式计算个防烟分区的排风量如下表：
(整理)工业通风—地下车库通风与排烟
目录 一、设计题目与原始条件 2 二、方案设计 2 三、防火分区和防烟分区划分 2 四、送风量、排风量的计算 3 五、排烟量、补风量的计算 3 六、通风排烟系统设计 4 七、风口与风道的布置 4 八、水力计算及管路水力平衡 9 九、风机、阀门及风口等设计 25 十、参考文献 29一、设计题目与原始条件
1.设计题目：秦皇岛某住宅楼地下车库通风及排烟系统 2.原始条件： 1）、地点：秦皇岛 2）、建筑形式：地下1层 3）、层高：4m 4）、层数：1 5）、面积：2700m2 二、方案设计 本汽车库要设计排风排烟以及送风补风系统，根据防火分区和防烟分区的划分，以及相关规范的规定确定汽车库的通风系统。 三、防火分区与防烟分区划分 1.防火分区的划分 根据《汽车库、停车库、停车场设计防火规范》GB50067-97规定 3.0.1 车库防火分类分为四类，并符合表3.0.1的规定 车库防火分类表3.0.1 3.0.3 地下汽车库的耐火等级应为一级。 5.1.1 汽车库应设防火墙划分防火分区。每个防火分区的最大允许建筑面积应符合表 5.1.1的规定。 5.1.2汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积可按表5.1.1 中的规定增加一倍。 7.2.1I、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的地下汽车库、机械式立体汽车库 或复式汽车库以及采用垂直升降梯作汽车疏散出口的汽车库、I 类修车库，均 应设置自动喷水灭火系统。 本设计为地下车库，面积为2700 m2，共有车位65个，所以本车库为防火Ⅲ类，耐火等级为一级的车库，并设有自动喷淋灭火装置，故其防火分区的最大面积可以为4000 m2，
地下汽车库通风排烟的方式比较.
地下汽车库通风排烟的方式比较 1. 有关规范要求（《建规》，《高规》及《汽规》） 1) 换气次数不小于6h-1。 2) 排风按上部排出风量的1/3~1/2，下部排风1/2~2/3 计算。 3) 面积超过2000m2的应设机械排烟，且补风量不小于排烟量的50%。 4) 若设机械排烟，每个防烟分区不宜超过2000m2，建议每个分区设一套排烟系统。 2. 通风方式比较 1) 排风、排烟系统完全分开。简单易行，安全可靠，但风管多，不易布置。 此时排风机入口设常开型70℃防火阀，排烟风机入口设常闭型排烟防火阀，280℃熔断。火灾时排风机处防火阀动作联锁关闭排风机；同时烟感动作电控开启排烟防火阀及排烟风机，至280℃时排烟防火阀熔断联锁关闭排烟风机，结束排烟。 2) 排风、排烟共用主管道。风管布置简单但防火阀控制点较多，火灾时排烟量可能不能满足。下排风支管设常开70℃防火阀，所有风口采用普通百叶风口。控制原理基本相同，不同之处是烟感动作要联锁关闭所有下排风支管上的防火阀。 3) 合用上排风管。控制简单，节省投资但有时排烟量达不到要求。 4) 完全合用管道。取消下部排风支管火灾时在防火阀和防火排烟阀之间切换，相同结构简单，运营管理方便。 5) 合二为一。由消防排烟风机箱（采用耐高温双层结构板，电动机及传动部件在箱体外端）只需装设防火排烟阀，无需切换。但应注意管道上的消声器、软接头需要耐高温。 3. 有关常见问题 通常平时的送风机兼作火灾时的补风机。此时送风量取6h-1，火灾时与排烟量相等，满足规范不小于50％排烟量的要求，单是否会助燃，可从以下方面考虑： 1) 补风的目的是排烟救人，使其不至出现大的负压，且对烟气有稀释和降温作用。 2) 排烟与补风均在火灾初期运行（由燃烧物性质及数量确定，补风不会对初期造成大的影响）。
地下室通风及防排烟系统设计
地下室通风及防排烟系统设计 【摘要】随着我国经济飞速发展,城市土地利用率也越来越少。为了能够更好,更充分发挥土地的作用,摩天高楼早已是屡见不鲜,地下土地的利用花样也越来越繁杂。地下室通风问题早已成为地下土地利用中的难题和难关，虽然随着技术的进步，地下室通风以及防排烟设计有了长足的进步，但是需要改进的地方还有很多。本文就主要围绕地下室通风及防排烟系统设计作了简单的探讨。 【关键词】地下室；通风设计；防排烟系统；系统设计 一.引言 随着城市化进程的加快，城市用地已经十分拥挤，用地紧张已经成为了城市开发建设的阻碍因素，开发利用地下空间已经成为了缓解城市用地紧张的重要途径之一。地下室的通风以及防排烟设计是保证地下室安全使用的重要条件之一，所以加强地下室的通风以及防排烟设计十分必要。 二．建筑地下室的特点 大型地下室是当今建筑的一大特征，住宅建筑地下室主要功能区域有：汽车库、自行车库、电气设备用房、水泵房、柴油发电机房等。其主要特点是建筑面积较大，一旦发生火灾，疏散扑救工作较地上建筑困难。同时地下室水电通风等管线多而且复杂，位于塔楼下的区域结构异形柱较多，影响管道走向，且要保证汽车库等的层高要求等。因此需要设置经济合理的通风及防排烟系统，以保证地下室各功能区平时使用要求及火灾时人员疏散及消防扑救的要求。 三．地下室通风设计的要求 随着《中华人民共和国人民防空法》的颁布和实施，大多数民用建筑都要求设计带人防工事的地下室，汽车库和设备用房，战时转换成人防工事，且大多数为五、六级二等人员掩蔽所。对于平战结合的防空地下室，通风系统的设计通常包括以下三个方面的系统:平时的送风、排风系统；消防时的防烟、排烟系统；战时的送风、排风系统。其中送风系统有清洁式通风、滤毒式通风、隔绝式通风。通风系统较多，相互转换复杂，设计人员在设计时，应做好各通风系统的相互转换，以简化系统，节约投资，并减少平战转换工作量。 四．各功能区通风及防排烟设计 1.汽车库 根据规定，面积超过2000m2的地下汽车库应设置机械排烟系统。机械排烟系统可与人防、卫生等排气、通风系统合用。住宅建筑地下室一般根据使用功能和建筑面积划分为不同的防火分区，汽车库被划分为多个单独的防火分区，每个防火分区面积大约为4000m2。因此，在设置有直通室外的汽车道和采光天井且
地下车库的排风排烟设置
设计地下车库的时候，应注意以下几点： 1.1执行规范 1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003） 1.1.2《建筑设计防火规范》（GB50016-2006） 1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97） 1.1.4《公共建筑节能设计标准》（GB50189-2005） 1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000） 1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002） 1.2超过2000平方米的地下车库就要进行机械排烟排风排烟 1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分 区不得跨越防火分区（防烟分区单边长度不得超过60m）。每个防烟分 区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可 共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰， 共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。 每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道 作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分 区应该增设进风井，进风井的大小约为服务区域面积的‰。 1.4进排风口的面积约为进排风井面积的到2倍。 根据DGJ08-98-2002之规定： 1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。 1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小 于；排风口设在非人员活动绿化地带内时，其底部可低于。 1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内 的进风口，其底部离地面宜大于。 1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其 水平间距宜大于，进风口应布置在排风口的常年主导风向向上风 侧。（如果把汽车坡道作为进风口时，应该同样满足这样的要求） 1.4.5机动车停车库的进风口与排风口处于同一立面，且水平间距小于 时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。
最新地下车库的防排烟设计
交流主题：地下车库的防排烟设计 专家观点：建议平时排风及火灾排烟共用系统 一、地下停车场有害物的种类及危害 枫松柏说：氧化物（NOX）等有害物。它们来源于曲轴箱及排气系统。燃油箱、化油器的污染物主要为碳氢化合物（HC），即由燃油气形成的。若控制不好，其污染物将达到总污染物的15％～20％；由曲轴箱泄漏的污染物同汽车尾气的成分相似，主要有害物为CO、HC、（NOX）等。有的汽油内加有四乙基铅作抗爆剂，致使排出的尾气中含有大量铅成分，其毒性比有机铅大100倍，对人体的健康和安全很危害很大，其表现有： （1）一氧化碳是最易中毒且中毒情况最多的一种气体，它是碳不完全燃烧的产物。当人吸入一氧化碳，经肺吸收进入血液。因一氧化碳与血红蛋白的亲和能力比氧气大210倍，因而很快形成碳氧血色素，阻碍了血色素输送氧气的能力，导致人严重缺氧，发生中毒现象。 （2）大量的氮氧化合物（NOX）排到空气中也引起人们的中毒，对粘膜、吸收道、神经系统、造血系统引起损害。 （3）汽油热气内毒性最大的是芳香的碳氢化合物，各种牌号的汽油内芳香的碳氢化合物的含量一般为2％～16％。当人们吸入汽油蒸气后，会引起人的特殊的刺激（以如麻醉）。当中毒严重时，将会导致人们丧失知觉，并引起痉挛。 （4）有易燃易爆危险。汽油发爆极限为下限2.5％，上限为4.8％。当空气内一氧化碳的含量为15％～75％时，一氧化碳也会发生爆炸。 怠速状态下，CO、HC、NOX三种有害物散发量的比例大约为7：1.5:0.2。由此可见，CO是主要的。根据TT36－79《工业企业设计卫生标准》，只要提供充足的新鲜的空气，将空气中的CO浓度稀释到《标准》规定的范围以下，HC、NOX均能满足《标准》的要求。
地下车库常用的两种通风排烟系统对比
地下车库常用的两种通风排烟系统对比 目前，地下车库项目的特点主要是密闭性高和建筑面积普遍较大，在施工要求与消防设计越来越严格的情况下，如何能减小汽车尾气中的有害气体的浓度，并减少车库设备运行和建造成本费用，同时还要满足设计规定的消防排烟要求，也是目前在设计工作中所面临的一个设计难点。传统的风管式通风排烟系统和新型的诱导通风排烟系统是现今车库通风排烟设计中应用最广泛的两种设计方法，以下将对这两种设计方法进行说明和详细的对比，为今后暖通设计人员能够根据项目 的实际情况采用最优的方法提供参考。 传统通风排烟系统的设计 地下车库平时的通风系统是为了保证车库里面的人员健康安全，降低地下车库内的有害气体的浓度而设置的。建筑面积比较小的地下车库采用自然通风的方式就可以达到使用的要求。但是大型的地下车库采用自然通风难以满足需求，只能采用机械通风的方式才能达到设计要求。在地下室车库通风与排烟系统中，通常采用的设计方案是将送风系统兼作为排烟时的补风系统，排风系统与排烟系统合用。实际设计中，排烟和排风系统通常采用的是双速风机，利用风机高速运行时的风量、余压与低速运行时的风量、余压的差异，可以调节排风量及排烟量的大小。在对风管系统进行设计时，以低速风量计算排风系统风管，以高速风量计算排烟系统，最终风管系统尺寸以两者较大值来确定，使之同时满足排烟与排风的设计要求。 诱导通风排烟系统设计 诱导通风系统技术起源于欧洲，发展于日本。诱导通风以动量守恒原理为基础。诱导通风系统采用超薄型送风机和高紊流系数喷嘴为一体的模式，从喷嘴喷射出高速气流，从而诱导周围静止空气，使其在满足一定风速要求的同时，可以具有一定有效射程和覆盖宽度。目的是为了诱导新鲜空气无风管的条件下，按照一定的流场组织进入室内，并将室内的污染气体送到室外。根据这个原理，我们在工程实际设计中通常采用诱导风机引导地下车库内的气流，采用此方案的优点是可以减少排风口的数量，只需要在机房的墙上设一个双层百叶风口，就能够达到较高的换气效率。同时，送风口也只需设一个双层百叶风口， 车库内的排烟管可以按规定的排烟量及排烟风速(＜20m/s)来设计，风口的位置也只要满足与最远点的距离不大于30m即可。 经济性对比
地下车库通风、排烟工程设计
地下车库通风、排烟工程设计 第一章设计概况 １.1建筑物概况 该工程系为某建筑地下车库通风、防排烟工程的设计，该地下车库层高为５m,车库总建筑面积约为3７3０2.5 ｍ2，共1008个车位。 1.2 系统方案的划分确定 查《汽车库、修车库、停车场设计防火规范》（ＧB5０0６7-2０１4）,当汽车库停车数量大于３00辆或总建筑面积大于１０00００m２,车库防火等级为一级。当地下汽车库防火等级为一级时,其防火分区最大允许建筑面积为2000m2。设置自动灭火的汽车库,每个防火分区的最大允许建筑面积按上述面积增加一倍，即40０0m2。 由于停车数超过10辆的地下车库应设置自动灭火系统，故本设计车库应设置自动灭火系统，其防火分区最大允许建筑面积为4０0０ｍ2。故本设计中将车库划分为10个防火分区。本设计仅对其中一个防火分区（防火分区B4-１,4)进行通风与防排烟设计。 本设计中的防火分区面积为320２.1 m２。防烟分区的建筑面积不宜大于２00０m2，且防烟分区不应跨越防火分区。故将该防火分区划分为2个防烟分区，每个防烟分区建筑面积不超过２000 m2。防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.５ｍ的梁划分。各分区面积、体积等如下: 防烟分区一:面积11２２．３2m2，层高4．5米，体积5０50.4３5m3; 防烟分区二：面积1800.85m２,层高4.５米，体积8103.825ｍ3。 第二章送排风与排烟的计算 2.１排风量的确定 在实际计算时,如果无法具体确定散入房间的有害物量,全面通风量可按照类似房间的换气次数经验值确定。若一直换气次数,可以按下式确定全面通风量: 式中: 通风量, 换气次数, 房间体积, 地下汽车库和严寒地区的非敞开式汽车库,因受自然通风条件的限制,必须采用机械通风方式。查得卫生部门要求汽车库每小时换气次数为6次~10次。本设
地下车库通风与排烟系统设计方法步骤整理总结
地下车库通风与排烟系统设计方法步骤整理总结 规范的适应 目前我国许多城市大量兴建高层建筑及住宅小区，设计中都设有地下车库。从平战结合考虑，这些地下室平时一般用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，而战时兼作二等人员掩蔽所的五～六级人防工程使用。根据现行《高层民用建筑设计防火规范》GB50045-95(2005版)及《人民防空工程设计防火规范》GB50098-98(2001版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火规范》(GB50067-97)的要求进行平时的通风排烟设计。 随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》 (GB50189-2005)、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力)》的有关规定。 车库的通风量计算 由于缺乏准确的计算资料，工程实际中对车库通风量多采用估算的方法。根据《全国民用建筑工程设计技术措施(暖通空调·动力)》第4.4.2条规定： 一般地下停车库汽车为单层停放，采用机械通风系统时，机械排风量可按换气次数计算：“ 1)当层高小于3m时，按实际高度计算换气体积;当层高大于或等于3m，按3m高度计算换气体积。 2)商业建筑停车库汽车出入频率较大时，换气次数按6次/h;汽车出入频一般时，换气次数按5次/h;住宅建筑停车库汽车出入频率较小时，换气次数按4次/h。” 车库的通风系统的布置 1、车库通风机一般风量较大，风压较小，故都采用离心风机。由于风机运行时间长，全年不停，从节能考虑应选择运行效率高的风机，在工程中常采用双速混流风机代替离心风机。 2、车库通风要求有全面均匀的机械排风装置，并尽量利用车库出入口车道及外窗自然进风;为保证此进风方式气流组织的合理性，在设计排风、排烟系统时，应将排风口、排烟口布置在远离车库出入口处，以防止气流短路。 车库自然补风量可按车道出入口断面风速0.5～1.0m/s进风速度计算。车库内无直接通向室外的车道出入口的防火分区，应设置机械进风系统。总进风量按不小于总排风量的50%(宜按80-85%)计算。车库排风量应大于进风量，以便场内有一定的负压，防止场内空气流入与之相邻的房间。 由于车辆尾气(主要是CO)比空气轻，再加上汽车发动机的发热，废气易滞留在上部;而汽车引擎空转时在下部排气，同时汽油蒸汽比空气重，因此，在废气未及扩散就能从下部直接排除则为上策。所以原来的设计规范及技术措施均要求排气口宜上、下分散布置，下部排除2/3，上部排除1/3。由于受车库建筑结构的限制，工程实际中，车库排风口均集中布置在停车位上部，下部排风口已取消。 《公共建筑节能设计标准》(DBJ50-052-2006)第5.3.39条规定： “地下停车库的通风系统的排风系统，宜与机械排烟系统相结合，自车库外部至排风的气流流场应设计合理。排风系统风管宜在车库上部布置，排风风管按干管方式布置，不宜设计大量排风支管;采用双速风机时，应视风机低速运行的噪声值，决定是否配置消声装置。” 这条规定，为简化车库通风系统布置设计，合理节省造价，提供了依据，可作为其它地区工程设计参考。 车库通风系统的设计 民用建筑及住宅小区人防地下室汽车库通风系统 包括：战时人防通风系统，汽车库平时送风、排风系统，消防排烟、排烟补风系统。 战时人防通风系统及消防排烟、排烟补风系统是专用系统，只有在战时或火灾发生的非常时期才投入运行，平时仅需实行定期检修、保养。为节约投资，节省建筑空间，便于维护、管理，提高系统的安全性和可靠性，在通常情况下，宜采用部分系统兼用的设计方案。 根据《人民防空地下室设计规范》、《汽车库、修车库、停车场设计防火规范》、《高层民用建筑设计防火规范》等规范规定，各通风系统设备、管道配件等技术要求不同，风量计算依据各异，相差悬殊(见表1)，这些差别给系统的兼用设计和运行管理带来了一些困难。
地下室通风设计
地下室通风设计 目录 一、地下室汽车库通风设计 二、设备用房通风设计 三、防火阀设置要求 四、事故通风设计 五、机械排烟设计 六、正压送风设计 地下室汽车库通风设计 1、平时排风系统 2、消防排烟系统 3、平时送风系统 4、消防补风系统 一、平时通风设计要求 1、地下室汽车库宜设置独立的送风、排风系统 2、车库内排风与排烟可共用一套系统，但应确保消防规范要求 3、车库通风系统的送排风量宜采用稀释浓度法计算，对于单层停放的
汽车库可采用换气次数法计算，4、最终结果应取两者大值。送风量应按排风量的80%~90%选用。 5、车流量随时间变化较大的车库，宜设置CO浓度传感器，风机宜采 用多台并联方式或设置风机调速装置。 二、平时通风量计算： 采用换气次数法计算车库通风量时，相关数值按以下选取： 1、风量=面积*层高*换气次数 2、排风量按换气次数不小于6次/h计算，送风量按换气次数小于5次 /h计算。 3、当层高<3m时，按实际高度计算换气体积；当层高≥3m时，按3m 高度计算换气体积。 三、地下汽车库什么时候需考虑消防排烟设计： 面积超过2000平方米的地下汽车库应设置机械排烟系统。机械排烟系统可与人防卫生等排气通风系统何用。 四、消防排烟通风量计算： 1、风量=面积*层高*换气次数 2、排风量：排烟风机的排烟量应按换气次数不小于6次计算确定。 3、送风量：汽车库内无直接通向室外的汽车疏散出口的防火分区，当 设置机械排烟系统时应同时设置通风系统且送风量不宜小于排烟量的50%
4、计算时层高按实际高度计算换气体积。 五、消防排烟分口设计要求： 1、设有机械排烟系统的汽车库其每个防烟分区的建筑面积不宜超过 2000平方米，且防烟分区不应跨越防火分区。 2、每个防烟分区应设置排烟口。 3、排烟口宜设在顶棚或靠近顶棚的墙面上。 4、排烟口距该防烟分区最远的水平距离不应超过30m。 5、采用钢制封口、钢制风阀 六、消防排烟风管设计要求 消防排烟风管设计要求： 1、机械排烟管道风速采用金属管道时不应大于20米。 2、采用内表面光滑的非金属材料风道时不应大于15米 3、排烟口的风速不宜超过7米。 七、车库通风机的选择： 1、可选用轴流风机、柜式离心风机、通常选用柜式离心风机。 2、排烟系统所用的柜式离心风机需采用电机外置型式。
地下室通风与排烟设计
地下室通风与排烟设计 简介：从通风排烟系统划分、通风方式及通风排烟风机选择方面,介绍了高层建筑地下室通风系统和排烟系统相结合,以充分利用地下室上部空间的设计方法,包括解决从平时运行到火灾运行的可靠转换的做法。强调了风机的选择、布置及设计中需注意的问题。 关键字：地下室通风,排烟设计 高层建筑地下室面积大,层数多为1～3层,除大部分作地下车库外,常设置部分设备用房,如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。若设有六级人防地下工事,则地下层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、扩散室、活门室等)。因此,地下室集中了水电、通风空调大部分管线,特别是通风排烟管道,尺寸大,系统多。在工程设计中,有必要把平时通风管道兼作火灾时该区的排烟管,以减少地下室上部空间占用及风管用量,而排风排烟机合理组合及控制,对于火灾时排风排烟系统可靠地转换为排烟系统就显得很重要。 1系统划分 通风排烟系统划分应结合建筑防火分区来考虑,做到既有利于通风系统兼作排烟系统,又不会出现排烟风管跨越防火分区的现湖南西城华兴科技发展有限公司 ——专注于解决地下室、咖啡厅、网吧通风解决方案
象。根据文献[1],地下室在设有自动喷淋灭火设施时,防火分区面积为1000m2,可分成2个防烟分区,排烟量按60m3/(h·m2)计算,该防火分区排烟量为60000m3/h,而平时通风量按换气次数8h-1计算,层高(净高)按3.9m计,通风量为1000×3.9×8=31200m3/h。可见,平时通风量与火灾时排烟量相差约一半,而平时通风管主干管风速一般设计在8～10m/s,火灾时排烟风管风速允许最大达20m/s,所以使用一套 风系统可以满足通风与排烟要求,但应注意,共用一套风管时风管应 满足排烟风管所要求的壁厚(最小厚度不应小于1mm)。所以每个防火区应设一套通风、排烟系统,按文献[1]还应设一套机械进风系统,进风量为火灾时排烟量的一半。此进风系统除保证火灾时启动补风外,最好平时也能开启补风,特别是对于地下二层及更深层的地下室,靠 车道补新风已不可能。 2通风方式 平时通风采用均匀排风,即地下室均匀设置排风管及排风口,平时通风用,火灾时兼作排烟风管及排烟口;地下一层考虑由车道自 然进风,其它层由火灾时进风系统兼作平时进风。机械进风系统可不接送风管或接一小段风管相对集中送风,此通风方式比均匀送风、集中排风效果会好。另外,每个防火分区即对应一个排风、排烟系统及进风系统,应设置进风竖井、排风竖井,进风口应设在地面洁净处,若湖南西城华兴科技发展有限公司 ——专注于解决地下室、咖啡厅、网吧通风解决方案
地下车库通风排烟课程设计范例
一建筑物概况 该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高,车库所用面积为，车库总停放车辆为132辆。 二系统方案的划分确定 根据文献[1]车库的防火分类表，汽车库停车辆在50~150辆时，防火等级为三级。地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m2，汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表的规定增加一倍。停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m2。 根据文献[1]面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越分防火分区。 根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为，。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于的梁划分，防烟分区的面积依次为，，，。 三送排风和排烟的计算
地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2] 表地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。 该地下车库的层高为，计算换气面积时取3m 。 根据文献[3]，f nV L = 式中 L —全面通风量，m 3/h n —换气次数，1/h f V —通风房间体积，m 3 根据上述公式计算个防烟分区的排风量如下表： 2.送风量的确定 设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于s ，以保证进出车辆不受影响[7]。本车库采用自然补风时车道断面的风速： A Q v ==62859/(3600×8××2)=s浅谈住宅小区地下车库通风与防排烟设计
浅谈住宅小区地下车库通风与防排烟设计 摘要：随着人们生活水平的提高，私有汽车拥有量的持续增长，在住宅小区中，汽车停车位成为人们新的需求，本文结合规范，归纳了住宅小区内地下车库通风排烟系统设计的几种常见形式。 关键词：住宅小区；地下汽车库；通风排烟设计 近年来，随着经济的发展以及人民生活水平的提高，私家车拥有量直线上升，而城市可用土地资源正日益减少，因此，越来越多的房地产商通过建造地下车库来解决停车问题。为防止和减少火灾危害，保护人身和汽车等财产安全，加强地下车库的通风、防排烟设计就显得尤为重要。本文主要就住宅小区里的地下汽车库的通风及防排烟设计进行探讨，商业建筑下的地下汽车库不在本次讨论的范围之内。 1、设计依据 目前涉及地下汽车库通风与防排烟设计的国家标准规范主要有：GB50045-95《高层民用建筑设计防火规范》（2005年版），GB50067-97《汽车库、修车库、停车场设计防火规范》，JGJ100-98《汽车库建筑设计规范》。在进行地下车库设计时，不管是高层建筑的地下汽车库，还有兼有人防功能的地下汽车库，均应严格执行《汽车库、修车库、停车场设计防火规范》。另外指导我们设计的还有《全国民用建筑工程设计技术措施暖通空调•动力》（2009版）。 2、防烟分区和防火分区 根据《汽车库、修车库、停车场设计防火规范》的规定，地下汽车库防火分区的最大允许建筑面积为2000m2（不包括甲、乙类物品运输车），当汽车库内设有自动灭火系统时，可增加一倍，即为4000m2。规范里又规定了，停车数超过10辆的地下车库均需设置自动灭火系统。这样来说，一般汽车库都设置了自动灭火系统，防火分区最大允许的建筑面积为4000m2。另外还规定了面积超过2000m2的地下汽车库应设置机械排烟系统，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不能跨越防火分区。 3、排烟排风系统设计 我们确定讨论的是住宅小区内的地下车库。一般建筑专业以不超过4000m2划分一个防火分区，那么我们暖通专业就需要在一个防火分区里设置两个防烟分区。现在根据《汽车库、修车库、停车场设计防火规范》的规定，排烟风机的排烟量应按换气次数不小于6次每小时，层高按实际层高计算。排风量的计算按《全国民用建筑工程设计技术措施暖通空调•动力》中4.3.2条：汽车出入频

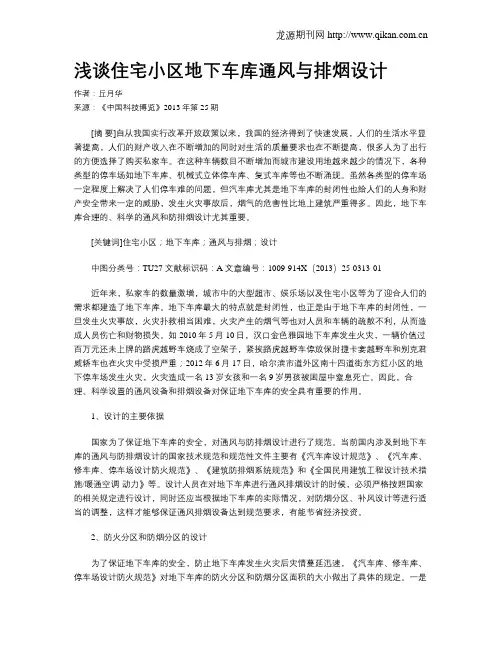

浅谈住宅小区地下车库通风与排烟设计
