钢筋工程施工工艺ppt课件
合集下载
《钢筋制作安装》课件
钢筋绑扎
按照施工图纸和规范要求，使用铁丝等工具将钢筋交叉点绑扎牢固 ，保证结构稳定性。
焊接与绑扎注意事项
注意操作安全，避免烫伤、触电等事故；确保钢筋焊接和绑扎的位 置、间距、数量等符合设计要求。
钢筋安装的质量控制与检验
质量控制措施
制定严格的质量控制标准，确保 钢筋安装过程中的各项指标符合
要求。
检验方法
05
04
解决方案
加强施工前的测量和放样工作，确保 钢筋位置准确；在安装过程中，加强 监督检查，及时纠正安装错误。
06
解决方案
采用可靠的连接方式，如焊接或机械连接；加 强质量检测，及时发现并处理连接不牢固的情 况。
02
钢筋制作安装是建筑工程中的重 要环节，其质量直接关系到建筑 结构的强度、稳定性和安全性。
钢筋制作安装的基本原则
严格按照设计图纸和规范要求进 行钢筋制作安装。
确保钢筋的规格、数量、位置和 间距符合要求，以实现结构的承
载能力和稳定性。
重视钢筋的连接方式，确保其牢 固、稳定，并满足抗震要求。
钢筋制作安装的流程
作业人员应佩戴安全帽、手套、 护目镜等必要的防护用品，以防
止意外伤害。
定期检查设备
定期对钢筋加工设备和安装工具 进行检查和维护，确保设备处于 良好状态，防止因设备故障导致
的安全事故。
钢筋制作安装的环保要求
控制噪音和粉尘
在钢筋制作和安装过程中，应采取有效措施控制噪音和粉尘的排放 ，减少对周围环境的污染。
筋安装、质量检测等环节，以及施工过程中遇到的问题和解决方案。
钢筋制作安装工程中的常见问题与解决方案
常见问题一
钢筋规格不符合要求
01
02
解决方案
按照施工图纸和规范要求，使用铁丝等工具将钢筋交叉点绑扎牢固 ，保证结构稳定性。
焊接与绑扎注意事项
注意操作安全，避免烫伤、触电等事故；确保钢筋焊接和绑扎的位 置、间距、数量等符合设计要求。
钢筋安装的质量控制与检验
质量控制措施
制定严格的质量控制标准，确保 钢筋安装过程中的各项指标符合
要求。
检验方法
05
04
解决方案
加强施工前的测量和放样工作，确保 钢筋位置准确；在安装过程中，加强 监督检查，及时纠正安装错误。
06
解决方案
采用可靠的连接方式，如焊接或机械连接；加 强质量检测，及时发现并处理连接不牢固的情 况。
02
钢筋制作安装是建筑工程中的重 要环节，其质量直接关系到建筑 结构的强度、稳定性和安全性。
钢筋制作安装的基本原则
严格按照设计图纸和规范要求进 行钢筋制作安装。
确保钢筋的规格、数量、位置和 间距符合要求，以实现结构的承
载能力和稳定性。
重视钢筋的连接方式，确保其牢 固、稳定，并满足抗震要求。
钢筋制作安装的流程
作业人员应佩戴安全帽、手套、 护目镜等必要的防护用品，以防
止意外伤害。
定期检查设备
定期对钢筋加工设备和安装工具 进行检查和维护，确保设备处于 良好状态，防止因设备故障导致
的安全事故。
钢筋制作安装的环保要求
控制噪音和粉尘
在钢筋制作和安装过程中，应采取有效措施控制噪音和粉尘的排放 ，减少对周围环境的污染。
筋安装、质量检测等环节，以及施工过程中遇到的问题和解决方案。
钢筋制作安装工程中的常见问题与解决方案
常见问题一
钢筋规格不符合要求
01
02
解决方案
(2024年)钢筋工培训ppt课件完整版
2024/3/26
13
钢筋的加工设备与工艺
除锈与清洁
确保钢筋表面无锈蚀和污染物。
调直
使用调直机对钢筋进行调直处理。
2024/3/26
14
钢筋的加工设备与工艺
切断
按照长度要求切断钢筋。
弯曲与成型
利用弯曲机对钢筋进行弯曲，以满足构造需求。
2024/3/26
15
钢筋的配料方法与技巧
单根法
适用于简单构件，直接按图纸要求下 料。
钢筋间距不均匀
要求返工重做或调整至合格间距 。
2024/3/26
29
06
CATALOGUE
钢筋工安全操作与防护
2024/3/26
30
钢筋工安全操作规程
进入施工现场必须遵守安全操作规程和安全生产 纪律，特种作业人员必须持证上岗。
搬运钢筋要注意附近有无障碍物、架空电线和其 他临时电气设备，防止钢筋在回转时碰撞电线或 发生触电事故。
加强加工过程控制
对钢筋加工过程中的 各项参数进行严格监 控，确保加工精度和 质量。
强化连接过程监控
对连接过程进行全面 监控，确保连接质量 和强度符合要求。
做好安装过程管理
加强安装过程中的各 项管理工作，确保安 装质量和进度符合要 求。
完善验收制度
建立完善的验收制度 ，对安装完成的钢筋 进行全面检查和验收 ，确保质量符合要求 。
实样法
对于复杂形状，先放出实样，再按实 样下料。
2024/3/26
16
钢筋的配料方法与技巧
• 计算法：通过数学计算确定下料长度和数量。
2024/3/26
17
钢筋的配料方法与技巧
01
配料技巧
钢筋工程培训课件(ppt5)
切长钢筋应有专人扶住，操作时动作 要一致，不得任意拖拉；切短钢筋须 用套管或钳子夹料，不得用手直接送 料。
切断钢筋禁止超过机械的负载能力， 切断低合金钢等特种钢筋，应用高硬 度刀片。
机械运转中严禁用手直接清除刀口附 近的短头和杂物，在钢筋摆动范围和 刀口附近非操作人员不得停留。
钢筋工程卫生防护措施
抗拉强度（σb）
指材料在拉断前承受最大应力值。
指金属材料在拉伸断裂后，其标 距部分的总伸长与原始标距长度 的百分比。
04
冷弯性能
指金属材料在常温下能承受弯曲 而不破裂性能。弯曲程度一般用 弯曲角度α（外角）或弯心直径d 对材料厚度a的比值表示，a愈大 或d/a愈小，则材料的冷弯性愈好。
钢筋的加工与运
行绑扎操作等。
钢筋的安装技术
1 2
钢筋的加工与制作 介绍钢筋加工前的准备工作，如除锈、调直等， 以及钢筋的加工制作流程，包括下料、弯曲、成 型等。
钢筋的安装方法 详细介绍钢筋的安装方法，如焊接、机械连接、 绑扎连接等，以及各种方法的适用范围和优缺点。
3
钢筋的安装步骤
详细阐述钢筋安装的操作步骤，包括准备工作、 确定安装位置、选择合适的安装方法和工具、进 行安装操作等。
及时报告事故情况，配合相关部门进行调查处理。
发生事故时立即启动应急预案，组织人员撤离危险区域， 并开展救援工作。
加强事故原因分析和整改措施落实，防止类似事故再次 发生。
THANKS
感谢观看
结构平面图、构件详图
钢筋表、节点构造详图
钢筋的表示方法与标注
钢筋的简化表示方法 钢筋的标注方法
钢筋的弯钩与弯折表示
施工图的识读方法与步骤
阅读设计说明
了解工程概况
切断钢筋禁止超过机械的负载能力， 切断低合金钢等特种钢筋，应用高硬 度刀片。
机械运转中严禁用手直接清除刀口附 近的短头和杂物，在钢筋摆动范围和 刀口附近非操作人员不得停留。
钢筋工程卫生防护措施
抗拉强度（σb）
指材料在拉断前承受最大应力值。
指金属材料在拉伸断裂后，其标 距部分的总伸长与原始标距长度 的百分比。
04
冷弯性能
指金属材料在常温下能承受弯曲 而不破裂性能。弯曲程度一般用 弯曲角度α（外角）或弯心直径d 对材料厚度a的比值表示，a愈大 或d/a愈小，则材料的冷弯性愈好。
钢筋的加工与运
行绑扎操作等。
钢筋的安装技术
1 2
钢筋的加工与制作 介绍钢筋加工前的准备工作，如除锈、调直等， 以及钢筋的加工制作流程，包括下料、弯曲、成 型等。
钢筋的安装方法 详细介绍钢筋的安装方法，如焊接、机械连接、 绑扎连接等，以及各种方法的适用范围和优缺点。
3
钢筋的安装步骤
详细阐述钢筋安装的操作步骤，包括准备工作、 确定安装位置、选择合适的安装方法和工具、进 行安装操作等。
及时报告事故情况，配合相关部门进行调查处理。
发生事故时立即启动应急预案，组织人员撤离危险区域， 并开展救援工作。
加强事故原因分析和整改措施落实，防止类似事故再次 发生。
THANKS
感谢观看
结构平面图、构件详图
钢筋表、节点构造详图
钢筋的表示方法与标注
钢筋的简化表示方法 钢筋的标注方法
钢筋的弯钩与弯折表示
施工图的识读方法与步骤
阅读设计说明
了解工程概况
钢筋工程梁平法PPT课件
梁的混凝土浇筑与养护
混凝土配合比设计
01
根据设计要求和施工条件，进行混凝土配合比设计，确保混凝
土强度、耐久性和工作性能满足要求。
混凝土浇筑
02
将搅拌好的混凝土浇筑到梁的模板内，确保混凝土密实、无蜂
窝麻面等现象。
混凝土养护
03
对浇筑完成的混凝土进行养护，保持适当的温度和湿度，确保
混凝土硬化和强度增长符合要求。
钢筋工程梁平法PPT课 件
contents
目录
• 梁平法概述 • 梁的分类与识别 • 梁平法的计算规则 • 梁平法的构造要求 • 梁平法的施工工艺 • 梁平法的质量控制与验收
梁平法概述
01
定义与特点
定义
梁平法是一种用于表示梁结构中钢筋 排布和构造的方法，通过平面图和表 格的形式，将梁的尺寸、钢筋规格和 位置等信息进行统一表示。
特点
梁平法具有简单、直观、易读易懂的 特点，能够快速准确地表达梁结构的 构造要求，方便施工人员的理解和操 作。
梁平法的应用范围
01
适用于各种类型的梁结构，包括 框架梁、次梁、悬挑梁等，能够 满足不同建筑结构和跨度的需求 。
02
适用于各种钢筋混凝土结构的施 工图设计和施工阶段，方便设计 人员和施工人员对梁结构进行统 一理解和操作。
梁平法的历史与发展
起源
梁平法起源于20世纪80年代，随着计算机辅助设计技术的 发展而逐渐普及。
发展
随着建筑行业的不断发展和对工程质量要求的不断提高， 梁平法也在不断完善和改进，逐渐形成了统一的表示方法 和标准。
未来
随着信息化技术的不断发展，梁平法将进一步与BIM技术 相结合，实现更加智能化、自动化的表示和管理，进一步 提高工程设计和施工的效率和质量。
钢筋工程PPT课件课件
根据钢筋工程的具体情况和使用环境，制定合理的保养周期。一般情况下，每年至少进行 一次全面的检查和维护。
06
钢筋工程的质量控制与安 全防护
质量控制的关键环节与措施
原材料控制
确保钢筋规格、型号、质量 符合设计要求，严格检验进 场钢筋的合格证明和质量保 证书。
加工制作
绑扎安装
按照图纸和规范要求进行钢 筋加工，确保尺寸准确、弯 曲角度正确、无裂纹等缺陷。
接头位置
接头应设置在受力较小处， 并错开布置，同一连接区 段内接头数量应符合规范 要求。
固定措施
采用铁丝绑扎或焊接固定 等方式，确保钢筋在混凝 土浇筑过程中不发生位移 或变形。
施工过程中的质量控制
原材料检验
对进场的钢筋进行外观检查和力学性 能试验，确保原材料质量合格。
加工过程控制
严格控制钢筋的加工精度和弯曲半径 等参数，确保加工质量符合要求。
重要性
钢筋工程是建筑结构安全性的重 要保障，对于提高建筑物的抗震 性、耐久性和稳定性具有重要意 义。
钢筋工程的分类及应用领域
分类
根据钢筋的材质、生产工艺和用途等 ，钢筋工程可分为普通钢筋工程、预 应力钢筋工程、特种钢筋工程等。
应用领域
钢筋工程广泛应用于房屋建筑、桥梁 隧道、水利工程、海洋工程、市政工 程等领域。
钢筋工程的维护与保养
维护与保养内容
钢筋工程的维护与保养主要包括对钢筋的清洁、防锈、防腐等方面的处理。
维护方法
定期对钢筋进行清洁，去除表面的污垢和锈蚀物；对于已经锈蚀的钢筋，可以采取除锈措 施，然后涂刷防锈涂料；对于暴露在外的钢筋，可以采取覆盖保护措施，避免受到阳光、 雨水等自然因素的侵蚀。
保养周期
经济性原则
06
钢筋工程的质量控制与安 全防护
质量控制的关键环节与措施
原材料控制
确保钢筋规格、型号、质量 符合设计要求，严格检验进 场钢筋的合格证明和质量保 证书。
加工制作
绑扎安装
按照图纸和规范要求进行钢 筋加工，确保尺寸准确、弯 曲角度正确、无裂纹等缺陷。
接头位置
接头应设置在受力较小处， 并错开布置，同一连接区 段内接头数量应符合规范 要求。
固定措施
采用铁丝绑扎或焊接固定 等方式，确保钢筋在混凝 土浇筑过程中不发生位移 或变形。
施工过程中的质量控制
原材料检验
对进场的钢筋进行外观检查和力学性 能试验，确保原材料质量合格。
加工过程控制
严格控制钢筋的加工精度和弯曲半径 等参数，确保加工质量符合要求。
重要性
钢筋工程是建筑结构安全性的重 要保障，对于提高建筑物的抗震 性、耐久性和稳定性具有重要意 义。
钢筋工程的分类及应用领域
分类
根据钢筋的材质、生产工艺和用途等 ，钢筋工程可分为普通钢筋工程、预 应力钢筋工程、特种钢筋工程等。
应用领域
钢筋工程广泛应用于房屋建筑、桥梁 隧道、水利工程、海洋工程、市政工 程等领域。
钢筋工程的维护与保养
维护与保养内容
钢筋工程的维护与保养主要包括对钢筋的清洁、防锈、防腐等方面的处理。
维护方法
定期对钢筋进行清洁，去除表面的污垢和锈蚀物；对于已经锈蚀的钢筋，可以采取除锈措 施，然后涂刷防锈涂料；对于暴露在外的钢筋，可以采取覆盖保护措施，避免受到阳光、 雨水等自然因素的侵蚀。
保养周期
经济性原则

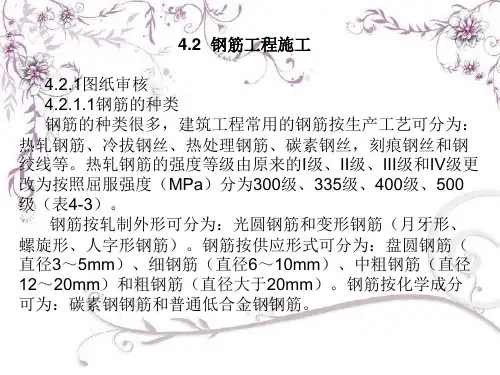

建筑施工技术课件第三版-钢筋工程施工
表4-6 箍筋调整值的计算
4）弯起钢筋增加值 计算弯起钢筋下料长度时，可根据弯起角度，弯起钢 筋坡度系数折算，见表4-7所示。
表4-7 弯起钢筋坡度系数
注：①H为扣去构件保护层弯起钢筋的净高度。 ②S—L为弯起钢筋增加净长度。
（2）钢筋下料长度计算 钢筋下料长度=图示构件长度（高度）—保护层厚度—
（2）普通低合金钢钢筋 （3）钢材化学成分及其对钢筋材性的影响： ①碳：随着含碳量的增加，钢材的强度和硬度提高，塑性 和韧性下降。含碳量超过0.3％时钢材的可焊性显着降低。碳还 增加钢材的冷脆性和时效敏感性，降低抗大气锈蚀性。 ②硅：当含量小于1％时，可提高钢材强度，对塑性和韧性 影响不明显。硅是我国钢筋用钢材中的主加合金元素。
4.2.2钢筋的配料 1、钢筋的配料 钢筋配筋图中注明的尺寸一般是钢筋外轮廓尺寸，即从钢 筋外皮到外皮量得的尺寸，称为外包尺寸。在钢筋加工时，一 般也按外包尺寸进行验收。钢筋弯曲后的外包尺寸和中心线长 度之间的差值，称为“量度差值”。
图4-23 钢筋弯曲
（1）钢筋的量度差值 1）钢筋弯曲处的量度差值
图4-21 框架梁中间支座锚固构造
③上部支座负筋 上部支座负筋第一排：外伸长度为净跨1/3，第二、三排： 外伸长度为净跨的1/4.对于端支座，为本跨的净跨；对于中间 支座，去支座两边净跨的较大值。 ④悬挑端钢筋 至少两根角筋，并不少于第一排纵筋的1/2伸到梁端弯折 ≥12d，其余45°下弯；第二排纵筋在0.7l处截断，下部钢筋锚 固15d。 2）非框架梁下部纵向钢筋的锚固长度均为15d。 3、柱平法 柱平法施工图系在柱平面布置图上采用列表注写方式或截 面注写方式表达。
③锰：锰能消减硫和氧引起的热脆性，使钢材的热加工性 能改善，同时也可提高钢材强度。
4）弯起钢筋增加值 计算弯起钢筋下料长度时，可根据弯起角度，弯起钢 筋坡度系数折算，见表4-7所示。
表4-7 弯起钢筋坡度系数
注：①H为扣去构件保护层弯起钢筋的净高度。 ②S—L为弯起钢筋增加净长度。
（2）钢筋下料长度计算 钢筋下料长度=图示构件长度（高度）—保护层厚度—
（2）普通低合金钢钢筋 （3）钢材化学成分及其对钢筋材性的影响： ①碳：随着含碳量的增加，钢材的强度和硬度提高，塑性 和韧性下降。含碳量超过0.3％时钢材的可焊性显着降低。碳还 增加钢材的冷脆性和时效敏感性，降低抗大气锈蚀性。 ②硅：当含量小于1％时，可提高钢材强度，对塑性和韧性 影响不明显。硅是我国钢筋用钢材中的主加合金元素。
4.2.2钢筋的配料 1、钢筋的配料 钢筋配筋图中注明的尺寸一般是钢筋外轮廓尺寸，即从钢 筋外皮到外皮量得的尺寸，称为外包尺寸。在钢筋加工时，一 般也按外包尺寸进行验收。钢筋弯曲后的外包尺寸和中心线长 度之间的差值，称为“量度差值”。
图4-23 钢筋弯曲
（1）钢筋的量度差值 1）钢筋弯曲处的量度差值
图4-21 框架梁中间支座锚固构造
③上部支座负筋 上部支座负筋第一排：外伸长度为净跨1/3，第二、三排： 外伸长度为净跨的1/4.对于端支座，为本跨的净跨；对于中间 支座，去支座两边净跨的较大值。 ④悬挑端钢筋 至少两根角筋，并不少于第一排纵筋的1/2伸到梁端弯折 ≥12d，其余45°下弯；第二排纵筋在0.7l处截断，下部钢筋锚 固15d。 2）非框架梁下部纵向钢筋的锚固长度均为15d。 3、柱平法 柱平法施工图系在柱平面布置图上采用列表注写方式或截 面注写方式表达。
③锰：锰能消减硫和氧引起的热脆性，使钢材的热加工性 能改善，同时也可提高钢材强度。
2024版钢筋工程学习培训ppt课件
钢筋工程学习培训ppt课件contents•钢筋工程基础知识•钢筋工程施工工艺目录•钢筋工程质量检查与验收•钢筋工程安全施工与防护措施•钢筋工程案例分析与实践操作01钢筋工程基础知识钢筋的种类与规格种类光圆钢筋、带肋钢筋（包括月牙肋和等高肋两类）、刻痕钢丝、钢绞线等。
规格以钢筋的直径（mm）表示，如Φ6、Φ8、Φ10等。
不同种类的钢筋有不同的规格范围。
钢筋在拉伸过程中所能承受的最大拉应力，是评价钢筋质量的重要指标。
抗拉强度屈服点伸长率钢筋在拉伸过程中应力不增加而应变继续增加的现象称为屈服，此时的应力称为屈服点。
钢筋在拉伸断裂后，其标距段的总伸长与原始标距之比，反映了钢筋的塑性性能。
030201加工包括除锈、调直、切断、弯曲成型等工序。
加工设备有钢筋调直机、切断机、弯曲机等。
运输钢筋在运输过程中应注意防止锈蚀和污染，避免弯曲和碰撞。
长距离运输时，应采用专门的运输车辆，并采取必要的固定措施以防止钢筋在运输过程中发生位移或变形。
02钢筋工程施工工艺了解结构形式、构件尺寸、钢筋规格、品种和数量等。
熟悉图纸了解施工场地、道路、水电等条件，确定钢筋加工和堆放场地。
现场勘查根据图纸和现场条件，编制详细的施工方案，包括钢筋加工、运输、绑扎、安装等工艺流程和质量要求。
编制施工方案根据施工方案，准备所需的钢筋、扎丝、垫块等材料，以及钢筋加工机械、运输工具、绑扎工具等。
准备材料和机具施工前的准备工作按照图纸要求，对钢筋进行调直、切断、弯曲等加工，确保尺寸准确、形状规范。
钢筋加工根据设计要求，选择合适的连接方式，如绑扎连接、焊接连接或机械连接，确保连接牢固、质量可靠。
钢筋连接对加工好的钢筋进行质量检查，包括尺寸偏差、形状偏差、表面质量等，确保符合规范要求。
加工质量控制钢筋的加工与连接根据图纸要求，在模板上弹出钢筋的位置线，确保钢筋安装位置准确。
弹线定位在绑扎和安装过程中，随时进行质量检查，发现问题及时处理，确保钢筋工程的质量和安全。
6 钢筋混凝土结构工程施工【ppt课件】
B、
锥套筒连接是利用锥形螺纹套筒将两根钢筋对接在 一起，利用螺纹的机械咬合力传递应力。 C、 这种连接是利用直螺纹套筒将两段钢筋对接在一起， 也是利用螺纹的机械咬合力传递应力。
（3）绑扎连接
钢筋绑扎安装前，应先熟悉施工图纸，核对钢 筋配料单和料牌，研究钢筋安装和与有关工种 配合的顺序，准备绑扎用的铁丝、绑扎工具、 绑扎架等。
图4 大模板构造示意图
5、模板的拆除 拆除模板的日期应根据构件的性质、用途和混 凝土的凝结硬化速度以及施工气温等确定。 ① 非承重构件，应在混凝土强度能保证其表面 及棱角不因拆除模板而受损坏时，方可拆除； ② 承重构件应在与结构相同、养护条件相同的 试块达到表格规定的强度后方可拆除；
③ 在拆除模板过程中，如发现混凝土有影响结 构安全的质量问题时，应暂停拆除，经过处理 后，
• 冷拨次数过多，易使钢丝变脆，且降低冷拔机的生产率。
3、 钢筋配料
钢筋配料：根据结构施工图，先绘出各种形状和规格 的单根钢筋简图并加以编号，然后分别计算钢筋下料 长度、根数及数量，填写配料单，按图加工。 （1）钢筋配料单的编制 ① 熟悉图纸：编制钢筋配料单之前必须熟悉图纸，把 结构施工图中钢筋的品种、规格列成钢筋明细表，并 读出钢筋设计尺寸。 ② 计算钢筋的下料长度。
B、钢筋绑扎接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，如图。
5、钢筋代换
（1）代换原则及方法 当施工中遇到钢筋品种或规格与设计要求不符时， 可参照以下原则进行钢筋代换。 （2 当构件配筋受强度控制时，可按代换前后强度相 等的原则代换；不同种类的钢筋代换，按抗拉强 度设计值相等的原则进行代换。
三、混凝土工程
1、混凝土施工配料
施工配料中影响混凝土质量的主要原因是：称量不准确； 不考虑施工现场砂、石骨料的含水量变化。 （1） 混凝土施工配合比的确定 设计的配合比为实验室配合比（即理论配合比），是以 干燥原材料为基础进行设计计算出的，不适合直接用于 实际工程，需进行调整。 施工配合比：现场材料用量按工地砂石的实际含水量进 行修正后的配合比，即实际采用的配合比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木工程施工
钢筋工培训教材
1 钢筋的基本知识 2 钢筋的配料及加工 3 钢筋的连接方法 4 钢筋的绑扎与安装 5 钢筋工安全知识
土木工程施工
1 钢筋的种类及验收
1.1 钢筋的分类
砼结构用的普通钢筋分为热轧钢筋和冷加工钢筋两大类。
1.1.1 热轧钢筋
是最常用的钢筋，有热轧光圆钢筋（HPB）、热轧带肋钢筋 （HRB）和余热处理钢筋（RRB）三种。
土木工程施工
图 钢筋料牌
土木工程施工
2．钢筋下料长度的计算原则及规定
(1)钢筋长度 结构施工图中所指钢筋长度是钢筋外缘之间的长度，
即外包尺寸，这是施工中量度钢筋长度的基本依据。 (2)混凝土保护层厚度
1)混凝土结构的耐久性，应根据表3－11的环境类别和设 计使用年限进行设计。混凝土保护层是指受力钢筋外缘至 混凝土构件表面的距离，其作用是保护钢筋在混凝土结构 中不受锈蚀。无设计要求时应符合表3－12规定。
热
热
轧
轧
光
带
园
肋
钢
钢
筋
筋
共62页 第4页
土木工程施工
⑴ 热轧钢筋的力学性能
级 别
强度等级 代号
公称 直径d
mm
屈服点 σa (MPa)
抗拉强度 σb (MPa)
不小于
伸长率δ (%)
冷弯
弯曲 弯心 角度 直径
Ⅰ HPB235(Q 级 235)
8～20
235
370
25 1800 d
Ⅱ HRB335 6～25 级 （20MnSi） 28～50
335
490
16
20MnSiV、 6～25 级 20MnSiNb、 28～50
400
540
20MnTi）
16
1800
4d 5d
共62页 第5页
土木工程施工
⑵ 热轧钢筋的符号说明
生产工艺： hot rolled 表面形状：plain 钢筋：bar
HPB235 屈服强度
冷拉钢筋和冷拔低碳钢丝已被建设部 列为限制使用技术而淘汰。冷拔低碳钢丝 从2005年1月1日起不得作为结构受力钢筋 使用。
冷轧扭钢筋
冷轧带肋钢筋
共62页 第7页
土木工程施工
2.2 钢筋的验收和存放
运至现场的钢筋验收，包括钢筋标牌和外观检查，并按有关 规定取样进行力学性能试验。
2.2.1 标牌验收
钢筋出厂，每捆(盘)应挂有二个标牌(上注厂名、生产日期、
3.1.2 计算下料长度
钢筋因弯曲或弯钩会使其长度 变化，配料中不能直接根据图纸尺 寸下料，必须了解砼保护层、钢筋 弯曲、弯钩等规定，再根据图示尺 寸计算其下料长度。
共62页 第11页
土木工程施工
1．钢筋配料单的编制 2．钢筋下料长度的计算原则及规定 3．钢筋下料计算注意事项 4 ．钢筋配料计算实例
土木工程施工
1．钢筋配料单的编制
(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢 筋的品种、规格列成钢筋明细表，并读出钢筋设计尺寸。 (2)计算钢筋的下料长度。 (3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢 筋配料单。在配料单中，要反映出工程名称，钢筋编号， 钢筋简图和尺寸，钢筋直径、数量、下料长度、质量等。 (4)填写钢筋料牌,根据钢筋配料单，将每一编号的钢筋制 作一块料牌，作为钢筋加工的依据，如下图所示。
级别 Ⅰ级 Ⅱ级
Ⅲ级
强度等级代号 符号
HPB235(Q235)
HRB335 （20MnSi）
HRB400
热轧钢筋中HRB400（俗称新Ⅲ级）是国家技术政策 推荐的主力钢筋。在钢筋砼结构中宜采用Ⅲ级和Ⅱ级钢 筋，也可采用Ⅰ级和Ⅳ级钢筋。
共62页 第6页
土木工程施工
2.1.2 冷加工钢筋
主要有冷轧带肋钢筋、冷轧扭钢筋， 其使用应符合《冷轧带肋钢筋砼结构技术 规程》和《冷轧扭钢筋砼构件技术规程》。 冷加工钢筋可提高强度、节约钢材。
• 2.钢筋应尽量堆入仓库或料棚内。条件不具备时，应 选择地势较高、土质坚实、较为平坦的露天场地堆放 。在仓库或场地周围挖排水沟，以利泄水。堆放时钢 筋下面要加垫木，离地不宜少于20mm，以防钢筋锈蚀 和污染。
土木工程施工
• 3.钢筋成品要分工程名称，按号码顺序堆放。 同一项工程与同一构件的钢筋要堆放在一起， 按号挂牌排列，牌上注明构件名称、部位、钢 筋形式、尺寸、钢号、直径、根数，不能将几 项工程的钢筋混放在一起。
钢筋的外观检查包括：钢筋应平直、无损伤，表面 不得有裂纹、油污、颗粒状或片状锈蚀。钢筋表面凸块 不允许超过螺纹的高度；钢筋的外形尺寸应符合有关规 定。
共62页 第9页
土木工程施工
2.2.3 取样检验
每批钢筋应由同一牌号，同一炉罐号，同一规格， 同一交货状态组成，并不得大于60吨。在经外观检查 合格的每批次钢筋中任选两根，每根取两个试件分别 进行拉伸试验(屈服点、抗拉强度和伸长率的测定)和 冷弯次数试验。 如有一项试验结果不符合规定，则应 从同一批钢筋另取双倍数量的试件重做各项试验，如 仍有一个试件不合格，则该批钢筋为不合格品，应不 予验收或降级使用。
钢号、炉罐号、钢筋级别、直径等)，并有随货同行的出厂质量证
明书或试验报告书。
钢
工地按品种、批号及直径
筋
分批验收，每批数量热轧钢筋
的 出
不超过60t、冷轧带肋钢筋为
厂
50t、冷轧扭钢筋为10t。
标 牌
共62页 第8页
土木工程施工
2.2.2 外观检查
热轧钢筋表面不得有裂缝、结疤和折叠，外形尺寸 应符合规定；冷轧扭钢筋要求表面光滑、无裂缝、折叠 夹层，亦无深度超过0.2mm的压痕或凹坑。
• 4.钢筋堆放严禁和酸、盐、油这类物品放在一 起，同时应远离有害气体的车间或工厂，以免 污染和腐蚀钢筋。
• 5.钢筋进入现场要与钢筋的加工能力和施工进 度相适应，尽量缩短存放期，避免存放期过长 ，使钢筋发生锈蚀。
土木工程施工
3 钢筋的配料及加工
3.1 钢筋的配料 3.1.1 配料程序
看懂构件配筋图 →绘出单根钢筋简图 →编号 →计算下料长 度和根数→填写配料表 →申请加工。
土木工程施工
注意
在使用中发现钢筋脆断、焊接性能不良或机械性能显 著不正常时，应进行化学成分检验或其它专项检验。
2.2.4 钢筋的贮存、堆放
不得损坏标志，应根据品种、规格按批分别挂牌堆放，并标 明数量。
钢筋挂牌 分类堆放
共62页 第10页
土木工程施工
钢筋的保管一般应做好哪些工作？
• 1.钢筋进入施工现场时要认真验收，不但要注意数量 的验收，而且对钢筋规格、等级、牌号也要认真进行 验收。并严格按批分等级、牌号、直径、长度挂牌堆 放，并注明数量，不得混淆。
钢筋工培训教材
1 钢筋的基本知识 2 钢筋的配料及加工 3 钢筋的连接方法 4 钢筋的绑扎与安装 5 钢筋工安全知识
土木工程施工
1 钢筋的种类及验收
1.1 钢筋的分类
砼结构用的普通钢筋分为热轧钢筋和冷加工钢筋两大类。
1.1.1 热轧钢筋
是最常用的钢筋，有热轧光圆钢筋（HPB）、热轧带肋钢筋 （HRB）和余热处理钢筋（RRB）三种。
土木工程施工
图 钢筋料牌
土木工程施工
2．钢筋下料长度的计算原则及规定
(1)钢筋长度 结构施工图中所指钢筋长度是钢筋外缘之间的长度，
即外包尺寸，这是施工中量度钢筋长度的基本依据。 (2)混凝土保护层厚度
1)混凝土结构的耐久性，应根据表3－11的环境类别和设 计使用年限进行设计。混凝土保护层是指受力钢筋外缘至 混凝土构件表面的距离，其作用是保护钢筋在混凝土结构 中不受锈蚀。无设计要求时应符合表3－12规定。
热
热
轧
轧
光
带
园
肋
钢
钢
筋
筋
共62页 第4页
土木工程施工
⑴ 热轧钢筋的力学性能
级 别
强度等级 代号
公称 直径d
mm
屈服点 σa (MPa)
抗拉强度 σb (MPa)
不小于
伸长率δ (%)
冷弯
弯曲 弯心 角度 直径
Ⅰ HPB235(Q 级 235)
8～20
235
370
25 1800 d
Ⅱ HRB335 6～25 级 （20MnSi） 28～50
335
490
16
20MnSiV、 6～25 级 20MnSiNb、 28～50
400
540
20MnTi）
16
1800
4d 5d
共62页 第5页
土木工程施工
⑵ 热轧钢筋的符号说明
生产工艺： hot rolled 表面形状：plain 钢筋：bar
HPB235 屈服强度
冷拉钢筋和冷拔低碳钢丝已被建设部 列为限制使用技术而淘汰。冷拔低碳钢丝 从2005年1月1日起不得作为结构受力钢筋 使用。
冷轧扭钢筋
冷轧带肋钢筋
共62页 第7页
土木工程施工
2.2 钢筋的验收和存放
运至现场的钢筋验收，包括钢筋标牌和外观检查，并按有关 规定取样进行力学性能试验。
2.2.1 标牌验收
钢筋出厂，每捆(盘)应挂有二个标牌(上注厂名、生产日期、
3.1.2 计算下料长度
钢筋因弯曲或弯钩会使其长度 变化，配料中不能直接根据图纸尺 寸下料，必须了解砼保护层、钢筋 弯曲、弯钩等规定，再根据图示尺 寸计算其下料长度。
共62页 第11页
土木工程施工
1．钢筋配料单的编制 2．钢筋下料长度的计算原则及规定 3．钢筋下料计算注意事项 4 ．钢筋配料计算实例
土木工程施工
1．钢筋配料单的编制
(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢 筋的品种、规格列成钢筋明细表，并读出钢筋设计尺寸。 (2)计算钢筋的下料长度。 (3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢 筋配料单。在配料单中，要反映出工程名称，钢筋编号， 钢筋简图和尺寸，钢筋直径、数量、下料长度、质量等。 (4)填写钢筋料牌,根据钢筋配料单，将每一编号的钢筋制 作一块料牌，作为钢筋加工的依据，如下图所示。
级别 Ⅰ级 Ⅱ级
Ⅲ级
强度等级代号 符号
HPB235(Q235)
HRB335 （20MnSi）
HRB400
热轧钢筋中HRB400（俗称新Ⅲ级）是国家技术政策 推荐的主力钢筋。在钢筋砼结构中宜采用Ⅲ级和Ⅱ级钢 筋，也可采用Ⅰ级和Ⅳ级钢筋。
共62页 第6页
土木工程施工
2.1.2 冷加工钢筋
主要有冷轧带肋钢筋、冷轧扭钢筋， 其使用应符合《冷轧带肋钢筋砼结构技术 规程》和《冷轧扭钢筋砼构件技术规程》。 冷加工钢筋可提高强度、节约钢材。
• 2.钢筋应尽量堆入仓库或料棚内。条件不具备时，应 选择地势较高、土质坚实、较为平坦的露天场地堆放 。在仓库或场地周围挖排水沟，以利泄水。堆放时钢 筋下面要加垫木，离地不宜少于20mm，以防钢筋锈蚀 和污染。
土木工程施工
• 3.钢筋成品要分工程名称，按号码顺序堆放。 同一项工程与同一构件的钢筋要堆放在一起， 按号挂牌排列，牌上注明构件名称、部位、钢 筋形式、尺寸、钢号、直径、根数，不能将几 项工程的钢筋混放在一起。
钢筋的外观检查包括：钢筋应平直、无损伤，表面 不得有裂纹、油污、颗粒状或片状锈蚀。钢筋表面凸块 不允许超过螺纹的高度；钢筋的外形尺寸应符合有关规 定。
共62页 第9页
土木工程施工
2.2.3 取样检验
每批钢筋应由同一牌号，同一炉罐号，同一规格， 同一交货状态组成，并不得大于60吨。在经外观检查 合格的每批次钢筋中任选两根，每根取两个试件分别 进行拉伸试验(屈服点、抗拉强度和伸长率的测定)和 冷弯次数试验。 如有一项试验结果不符合规定，则应 从同一批钢筋另取双倍数量的试件重做各项试验，如 仍有一个试件不合格，则该批钢筋为不合格品，应不 予验收或降级使用。
钢号、炉罐号、钢筋级别、直径等)，并有随货同行的出厂质量证
明书或试验报告书。
钢
工地按品种、批号及直径
筋
分批验收，每批数量热轧钢筋
的 出
不超过60t、冷轧带肋钢筋为
厂
50t、冷轧扭钢筋为10t。
标 牌
共62页 第8页
土木工程施工
2.2.2 外观检查
热轧钢筋表面不得有裂缝、结疤和折叠，外形尺寸 应符合规定；冷轧扭钢筋要求表面光滑、无裂缝、折叠 夹层，亦无深度超过0.2mm的压痕或凹坑。
• 4.钢筋堆放严禁和酸、盐、油这类物品放在一 起，同时应远离有害气体的车间或工厂，以免 污染和腐蚀钢筋。
• 5.钢筋进入现场要与钢筋的加工能力和施工进 度相适应，尽量缩短存放期，避免存放期过长 ，使钢筋发生锈蚀。
土木工程施工
3 钢筋的配料及加工
3.1 钢筋的配料 3.1.1 配料程序
看懂构件配筋图 →绘出单根钢筋简图 →编号 →计算下料长 度和根数→填写配料表 →申请加工。
土木工程施工
注意
在使用中发现钢筋脆断、焊接性能不良或机械性能显 著不正常时，应进行化学成分检验或其它专项检验。
2.2.4 钢筋的贮存、堆放
不得损坏标志，应根据品种、规格按批分别挂牌堆放，并标 明数量。
钢筋挂牌 分类堆放
共62页 第10页
土木工程施工
钢筋的保管一般应做好哪些工作？
• 1.钢筋进入施工现场时要认真验收，不但要注意数量 的验收，而且对钢筋规格、等级、牌号也要认真进行 验收。并严格按批分等级、牌号、直径、长度挂牌堆 放，并注明数量，不得混淆。
