膜性能测试
中空纤维超滤膜性能测试
一、 实验目的
1.掌握超滤膜组件封装分离的实验操作技术；
2.掌握中空纤维膜渗透通量和分离效率的测试方法。
二、实验原理
膜的性能包括物理化学性能和分离透过性能。
膜的物理化学性能是指承压性、耐温性、耐酸碱性、抗氧化性、耐生物与化学侵蚀性、机械强度、膜的厚度、含水量、毒性、生物相容性、亲水性和疏水性、孔隙率、电性能、膜的形态结构以及膜的平均孔径等。
膜的分离透过特性主要是指渗透通量和分离效率。
超滤膜分离基本原理是用压力差作为推动力，利用膜孔的渗透和截留性质，使不同的组分实现分离，因此要达到良好的分离目的，要求被分离的组分间相对分子质量至少要相差一个数量级以上。
超滤膜分离的工作效率以渗透通量和分离效率作为衡量指标。
膜通量计算如下式：
t
S V J ⨯=
式中，J 为膜的渗透通量（通常测试纯水通量）（L/m 2h ，0.1 MPa ）；
S 为中空纤维膜的有效面积（通常指外表面积，内压法为内表面积）（m 2）； V 为透过液体的体积（L ）；t 为时间（h ）。
组分截留率的定义如下：
%100C C 1R 0
1
⨯-
= 式中—R 为截留率；
C 0为原溶液浓度；
C 1为透过液浓度。
将中空纤维膜封成膜组件后，进行中空纤维膜的通量与截留率的测试。
进料液可以从膜的内表面透过膜，也可以通过膜的外表面透过膜，因此测试水通量和截留率的方式分为：内压法和外压法，如图1所示。
另一方面，根据料液在膜组件中流动方式的不同，测试水通量和截留率的方式又可以分为：错流法和死端法。
综上所述，测试中空纤维膜的水通量和截留率的方式可以分为：内压错流法、外压错流法、内压死端法和外压死端法，如图2所示。
本实验中测试中空纤维膜的通量和截留率用的都是内压错流过滤，如图2 (a)所示。
图1内压法和外压法示意图
图2 过滤过程示意图 (a) 内压错流过滤; (b) 外压错流过滤; (c) 内压死端过滤; (d) 外压死端过滤
对于疏水性高分子膜材料，在测试水通量之前，需将中空纤维膜组件用95%的乙醇水溶液润湿，然后将组件安装在过滤器上进行过滤。
三、实验原料和设备
1. 原料：
（1）组装膜组件所需材料 中空超滤纤维膜；塑料管；尼龙（1010）管；一次性纸杯；哥俩好胶；705胶；环氧树脂。
（2）测试水通量和截留率所需材料 碳素墨水；量筒；塑料量杯；菌种瓶。
2. 设备：防震压力表；不锈钢球形阀门；输液泵；三通；PU 管。
四、实验装置与流程
如图3所示。
图3 中空纤维超滤膜过程流程
A:磁力搅拌器（电热套） B: 进料桶 C:温度计 D:泵 E:压力表 F:膜组件 G:量筒 H:阀门 I:阀门 管道标号：1、2、3、4、5、6
五、实验步骤
1、中空纤维膜的预处理与孔径观察
C
D
E F
G
H I
1
2
3
4
5
6
将切割后的中空纤维膜浸于水槽24 小时，中途换水2次，洗去溶出的成孔剂聚乙二醇；在不同浓度的甘油水溶液中依次浸泡数小时，取出后晾干待用。
截取一小段膜，在光学显微镜下观察内、外表面和断面的孔结构。
2、膜组件的封装、膜水通量与截留率的测试
将中空纤维膜取5根，剪齐，用705硅橡胶进行封端，干后（约6小时），将环氧树脂和三乙基四胺按一定比例混匀进行浇注，等树脂完全固化后（约12小时），修整，得到膜组件。
水通量的测定如图3所示，用泵将纯水压送到中空纤维膜组件内，进口压力恒定为0.10MPa，经过膜分离，用量筒接取渗透液，记录一定时间内渗透过膜的水量，多余的水则回流到贮槽中。
测试三次，取其平均值。
计算得到纯水通量。
用中空纤维膜组件截留碳素墨水中的碳素颗粒，截留实验用的装置和测试膜水通量的装置相同。
将一定浓度的碳素墨水（0.4g/L）溶液作为测试的进料液，置于磁力搅拌器上不停搅拌，以保证实验过程中混合均匀。
用浊度仪测试原料液和渗透液的透光度（要做标准曲线），根据所测浊度，在标准曲线上找出浓度，计算得到截留率。
3、实验报告内容
膜组件的封装过程；
计算膜通量，做出膜通量与时间的关系曲线；计算通量
计算膜对碳素墨水的截留率。
六、数据处理
o
七、思考题
1. 将中空纤维膜浸入甘油水溶液中的目的是什么；
2. 分析影响中空纤维膜水通量和截留率的因素。
参考文献
1.安树林主编，膜科学技术实用教程，化学工业出版社，2005.5
2.沈新元主编，高分子材料加工工艺学，中国纺织出版社，2000.7。
薄膜拉伸性能测试标准

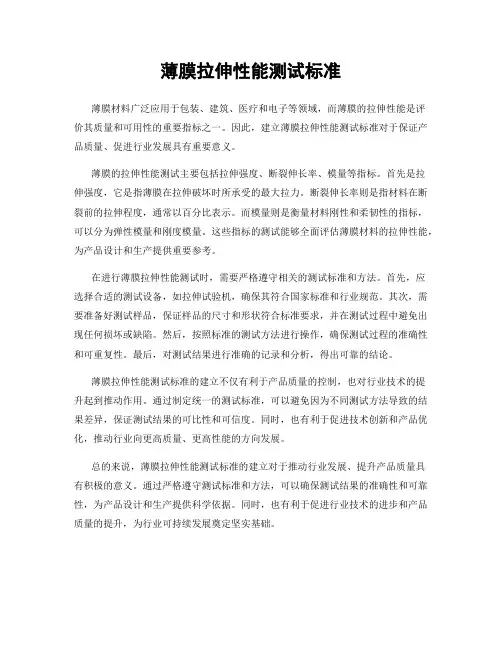

薄膜拉伸性能测试标准薄膜材料广泛应用于包装、建筑、医疗和电子等领域，而薄膜的拉伸性能是评价其质量和可用性的重要指标之一。
因此，建立薄膜拉伸性能测试标准对于保证产品质量、促进行业发展具有重要意义。
薄膜的拉伸性能测试主要包括拉伸强度、断裂伸长率、模量等指标。
首先是拉伸强度，它是指薄膜在拉伸破坏时所承受的最大拉力。
断裂伸长率则是指材料在断裂前的拉伸程度，通常以百分比表示。
而模量则是衡量材料刚性和柔韧性的指标，可以分为弹性模量和刚度模量。
这些指标的测试能够全面评估薄膜材料的拉伸性能，为产品设计和生产提供重要参考。
在进行薄膜拉伸性能测试时，需要严格遵守相关的测试标准和方法。
首先，应选择合适的测试设备，如拉伸试验机，确保其符合国家标准和行业规范。
其次，需要准备好测试样品，保证样品的尺寸和形状符合标准要求，并在测试过程中避免出现任何损坏或缺陷。
然后，按照标准的测试方法进行操作，确保测试过程的准确性和可重复性。
最后，对测试结果进行准确的记录和分析，得出可靠的结论。
薄膜拉伸性能测试标准的建立不仅有利于产品质量的控制，也对行业技术的提升起到推动作用。
通过制定统一的测试标准，可以避免因为不同测试方法导致的结果差异，保证测试结果的可比性和可信度。
同时，也有利于促进技术创新和产品优化，推动行业向更高质量、更高性能的方向发展。
总的来说，薄膜拉伸性能测试标准的建立对于推动行业发展、提升产品质量具有积极的意义。
通过严格遵守测试标准和方法，可以确保测试结果的准确性和可靠性，为产品设计和生产提供科学依据。
同时，也有利于促进行业技术的进步和产品质量的提升，为行业可持续发展奠定坚实基础。
薄膜撕裂强度测试方法
薄膜撕裂强度测试方法
薄膜撕裂强度测试是评估薄膜性能的重要指标之一，它可以评估薄膜
的抗拉裂性。
本文将介绍几种常用的薄膜撕裂强度测试方法。
一、恒速撕裂法
该方法基于ASTM D1004标准，是最常用的薄膜撕裂强度测试方法之一。
其测试原理是将一个矩形膜片放置于测试仪器中，然后沿膜片的长度
方向开孔，然后向两个相反方向逐渐拉伸膜片，直到膜片完全破裂。
在此过程中记录下撕裂力和撕裂速度，然后可以计算出薄膜的撕裂强度。
二、悬臂梁法
该方法基于ASTM D1938标准，通过测量贴在平板上的悬臂梁的最大撕
裂力来计算薄膜的撕裂强度。
测试过程中，将薄膜放置在平板上，并
沿膜片边缘粘贴一个悬臂梁，然后向两个相反方向逐渐拉伸膜片，记
录下最大撕裂力和撕裂距离，最终可以计算出薄膜的撕裂强度。
三、应变传感器法
该方法利用应变传感器测量薄膜在撕裂过程中的应变量，从而计算薄
膜的撕裂强度。
测试时，把应变传感器粘贴到薄膜的中央位置，将薄
膜固定在一固定位置，并沿着膜片的长度方向开孔，然后向两个相反
方向逐渐拉伸膜片。
在测试过程中，应变传感器会记录下膜片的应变值，最终可以计算出膜片的撕裂强度。
以上是几种常用的薄膜撕裂强度测试方法，这些测试方法具有精确、
快速、可靠等优点，可以帮助用户准确评估薄膜的性能，指导相关应用。
薄膜拉伸强度国际测试方法
薄膜拉伸强度国际测试方法薄膜拉伸强度是评估薄膜材料抵抗拉伸破坏的重要指标，也是薄膜材料性能测试中的关键参数。
国际上有多种测试方法来测量薄膜的拉伸强度，其中包括拉伸试验法、剥离试验法和撕裂试验法等。
拉伸试验法是最常用的薄膜拉伸强度测试方法之一。
这种方法通过在一台拉伸试验机上施加力，将薄膜拉伸至破坏点来测量其拉伸强度。
在测试过程中，首先将薄膜样品切割成标准尺寸，然后将其夹在两个夹具之间，以确保样品在拉伸时不会滑动。
接下来，通过施加均匀的拉力，逐渐增加载荷直到薄膜发生破坏。
通过记录应力和应变数据，可以计算出薄膜的拉伸强度。
剥离试验法是另一种常用的薄膜拉伸强度测试方法。
这种方法适用于测量薄膜与其他材料之间的粘合强度。
测试时，将薄膜与基材粘合在一起，然后通过施加剥离力来测试粘合强度。
在剥离试验中，通过拉伸或剥离的方式将薄膜与基材分离，直到粘合失效。
通过测量分离的力和距离，可以计算出薄膜与基材的剥离强度。
撕裂试验法是用于测量薄膜撕裂强度的测试方法。
这种方法适用于测量薄膜在撕裂过程中的抵抗能力。
测试时，将薄膜样品制成一定尺寸的试样，然后在一台撕裂试验机上施加力来撕裂样品。
通过记录撕裂过程中的力和距离，可以计算出薄膜的撕裂强度。
这些测试方法在国际上被广泛接受和应用，并且有许多相关的国际标准。
例如，ISO（国际标准化组织）和ASTM（美国材料与试验协会）都制定了用于薄膜拉伸强度测试的标准方法。
这些标准方法规定了测试的样品尺寸、试验条件和数据分析方法，以确保测试结果的准确性和可比性。
除了上述的测试方法，还有其他一些衍生的测试方法用于评估薄膜材料的拉伸强度，例如微纳米力学测试和拉伸实验模拟。
这些方法通过利用先进的仪器和技术，可以更精确地测量薄膜材料的力学性能。
薄膜拉伸强度是评估薄膜材料性能的重要参数，国际上有多种测试方法可供选择。
这些测试方法通过施加力来测量薄膜的拉伸强度，并且具有广泛的应用和标准化。
在进行薄膜拉伸强度测试时，应根据具体要求选择合适的测试方法，并遵循相应的国际标准，以确保测试结果的可靠性和可比性。
薄膜力学测试国标
薄膜力学测试国标
薄膜力学测试的国标主要有以下几项：
1.GB/T10801-2006《塑料薄膜及片材拉伸试验》：该标准规定了对塑料薄膜及片材进行拉伸试验的方法和要求。
2.GB/T16491-2008《薄膜力学性能测量标准试验方法》：该标准规定了测量薄膜力学性能的标准试验方法和要求，包括拉伸、撕裂、切割、扭转、压缩等试验方法。
3.GB/T31318-2014《气体净化用活性炭纤维滤料》：该标准规定了气体净化用活性炭纤维滤料的物理性能、化学性能、性能测试方法等内容。
4.GB/T12706-2008《电缆用聚乙烯绝缘电力电缆》：该标准规定了电缆用聚乙烯绝缘电力电缆的物理性能、机械性能、电性能、耐热性能、耐寒性能等方面的要求和测试方法。
5.GB/T5598-2015《液晶面板用全透光同色度亚甲基蓝光谱片》：该标准规定了液晶面板用全透光同色度亚甲基蓝光谱片的外观、物理性能、光学性能、使用要求等内容。
塑料薄膜拉伸性能测试方法

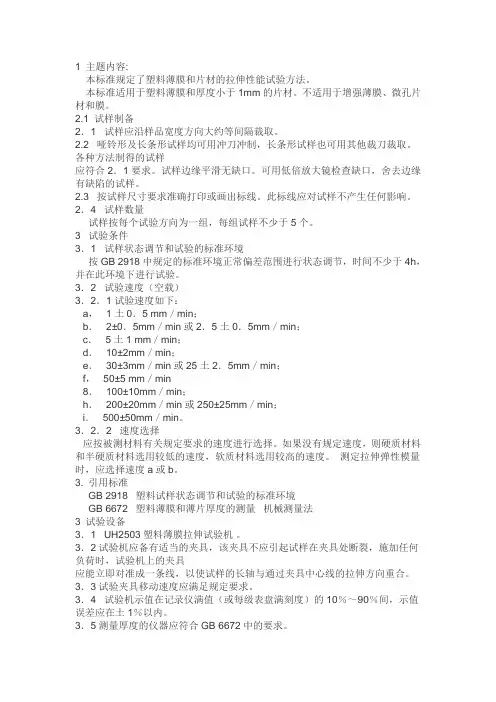

1 主题内容:本标准规定了塑料薄膜和片材的拉伸性能试验方法。
本标准适用于塑料薄膜和厚度小于1mm的片材。
不适用于增强薄膜、微孔片材和膜。
2.1 试样制备2．1 试样应沿样品宽度方向大约等间隔裁取。
2.2 哑铃形及长条形试样均可用冲刀冲制，长条形试样也可用其他裁刀裁取。
各种方法制得的试样应符合2．1要求。
试样边缘平滑无缺口。
可用低倍放大镜检查缺口，舍去边缘有缺陷的试样。
2.3 按试样尺寸要求准确打印或画出标线。
此标线应对试样不产生任何影响。
2．4 试样数量试样按每个试验方向为一组，每组试样不少于5个。
3 试验条件3．1 试样状态调节和试验的标准环境按GB 2918中规定的标准环境正常偏差范围进行状态调节，时间不少于4h，并在此环境下进行试验。
3．2 试验速度（空载）3．2．1试验速度如下：a，1土0．5 mm／min；b．2±0．5mm／min或2．5土0．5mm／min；c．5土1 mm／min；d．10±2mm／min；e．30±3mm／min或25土2．5mm／min；f，50±5 mm／min8．100±10mm／min；h．200±20mm／min或250±25mm／min；i．500±50mm／min。
3．2．2 速度选择应按被测材料有关规定要求的速度进行选择。
如果没有规定速度，则硬质材料和半硬质材料选用较低的速度，软质材料选用较高的速度。
测定拉伸弹性模量时，应选择速度a或b。
3. 引用标准GB 2918 塑料试样状态调节和试验的标准环境GB 6672 塑料薄膜和薄片厚度的测量机械测量法3 试验设备3．1 UH2503塑料薄膜拉伸试验机。
3．2试验机应备有适当的夹具，该夹具不应引起试样在夹具处断裂，施加任何负荷时，试验机上的夹具应能立即对准成一条线，以使试样的长轴与通过夹具中心线的拉伸方向重合。
3．3试验夹具移动速度应满足规定要求。
膜测试实验报告
膜测试实验报告实验名称：膜测试实验实验目的：通过对膜的测试，了解其性能和适用范围，以及膜的选择和优化条件。
实验装置和材料：1. 实验装置：膜测试仪2. 实验材料：不同类型的膜样品，膜测试溶液，膜测试设备。
实验步骤：1. 准备膜样品：选择不同类型的膜样品，如超滤膜、反渗透膜等，并将其切割成适当大小的片状。
2. 安装膜测试装置：将膜样品安装在膜测试装置中，确保膜的完整性和紧密性。
3. 膜测试溶液准备：根据实验需要，准备不同组成和浓度的膜测试溶液。
4. 测试前处理：对膜样品进行适当的处理，如清洗、预处理等，以确保膜表面的洁净度和稳定性。
5. 进行膜测试：将膜测试装置连接到测试设备上，通过调节不同参数（如膜面积、操作压力、进料速率等）进行测试。
可以测量的参数包括膜的通量、截留率等。
6. 数据处理和结果分析：对测试数据进行处理和分析，得出各种膜样品的性能、适用范围和优化条件。
实验结果与讨论：通过对不同型号、材料和结构的膜进行测试，我们得到了一系列实验结果。
根据不同膜样品的通量、截留率等数据，我们可以比较不同膜的性能和适用范围。
在实验过程中，我们发现有些膜样品具有较高的通量，但截留率低；而有些膜样品则具有高截留率，但通量较低。
这表明不同的膜类型在性能上存在差异，根据具体需求需要选择合适的膜。
此外，我们还发现膜的性能也与操作参数有关。
例如，通过增加操作压力或调节进料速率，可以提高膜的通量；而通过控制膜的截留率，可以调节膜的截留性能。
在处理实验结果时，我们还注意到膜的寿命和稳定性也是一个重要的考虑因素。
有些膜材料在长时间使用后会发生变质，导致性能下降。
因此，除了性能指标外，还需要考虑膜的耐久性和维护成本。
结论：通过膜测试实验，我们得出以下结论：1. 不同类型的膜具有不同的性能和适用范围，根据具体需求选择合适的膜是十分重要的。
2. 膜的性能受多种因素影响，包括膜材料、结构、操作参数等。
3. 在选择合适的膜时，除了性能指标外，还需要考虑膜的耐久性和维护成本。
薄膜阻隔性能测试方法及仪器介绍
薄膜阻隔性能测试方法及仪器介绍BOPA薄膜具有不错的印刷性，对气体和气味具有良好的氧气阻隔性、耐高温、耐穿刺和耐撕裂性，防油脂碳氧化物的防化学性，适用温度范围广泛（-60℃-150℃），延长了食品的保质期，被广泛应用于油性食品的包装和高温蒸煮包装袋。
阻隔性能是B0PA膜一项重要的质量指标，所主要有透氧、透湿率。
一、氧气透过量：（检测按GB/T1038--2000标准）cm3/m2.d.pa (阻隔性) 以15um 计算；阻隔性是指塑料薄膜阻挡氧气. 水蒸气透过塑料薄膜的力量，较常关注的是氧气透过率和水汽透过率。
阻隔性直接影响被包装物的保质期。
阻隔性与塑料材料的固有化学结构有关，依据塑料材料的不同，有高阻隔, 中阻隔及低阻隔之分。
无论是异步法或同步法生产的尼龙膜，其水蒸气透过率和氧气透过率基本相同。
目前，国内通常应用的透气性试验方法是GB/T1038-2000《塑料薄膜和薄片气体透过性试验方法-压差法》，试验仪器由低压腔和高压腔组成。
测试时将薄膜试样贴在高压腔与低压腔之间，两腔密闭后用真空泵抽真空，然后向高压腔内充1个大气压的试验气体，通过测量低压腔的压力增量来计算气体的透过率。
赛成仪器自主研发的GPT-203压差法气体渗透仪基于压差法的测试原理，是一款专业用于薄膜试样的气体透过率测试仪，适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过量和气体透过系数的测定。
二、阻隔水蒸气性能透湿法的试验按GB/T1037-2000《塑料薄膜和片材透水蒸气性试验方法杯式法》规定进行。
温度231℃，相对湿度（902）%。
该方法适用于塑料薄膜、复合塑料薄膜、片材和人造革等材料。
被测试样在规定的温度、相对温度条件下，将试样用混合的石蜡和蜂蜡封在透湿杯上，杯内装肯定量的干燥剂，试样的两端保持肯定的水蒸气压差。
称量封好试样在试验前和加湿后重量的变化，其增量即水蒸气透过量。
GB／T6981－2023《软包装容器透湿度试验方法》适用于密封的软包装容器，将干燥剂装进被测容器中，将其密闭，然后置于规定的温湿度条件下，经肯定的时间试样增重的量，即水蒸气透过量。
薄膜拉伸性能测试方案
薄膜拉伸性能测试方案1. 引言薄膜是一种非常常见的材料，在许多工业和商业行业中广泛应用。
薄膜的拉伸性能是评估其质量和可靠性的重要指标之一。
本文档将介绍一种薄膜拉伸性能测试方案，以帮助确保产品符合相关标准和要求。
2. 测试目的薄膜拉伸性能测试的目的是评估薄膜在拉伸过程中的性能表现。
测试将主要关注以下方面：•薄膜的强度和断裂伸长率：评估薄膜在受力下的承载能力和延展性。
•薄膜的抗拉弹性模量：评估薄膜在受力后恢复原状的能力。
•薄膜的抗切割性能：评估薄膜在切割力下的抵抗能力。
3. 测试设备和材料进行薄膜拉伸性能测试时，需要准备以下设备和材料：•拉伸试验机：用于施加力并测量薄膜的拉伸性能。
•标准样品：具有一定尺寸和几何形状的薄膜样品，用于测试。
•数据采集系统：用于记录和分析薄膜的拉伸性能数据。
•计算机：用于控制测试设备和进行数据分析。
4. 测试步骤以下是进行薄膜拉伸性能测试的一般步骤：1.准备标准样品：根据测试要求，从薄膜原料中裁剪出具有标准尺寸和几何形状的样品。
确保样品的边缘光滑，避免损伤影响测试结果。
2.将标准样品夹入拉伸试验机中，并根据测试要求设置相应的测试参数，如加载速率和拉伸距离。
3.开始测试：启动拉伸试验机，开始施加拉伸力并记录相关数据。
测试过程中应控制加载速率和拉伸距离的变化。
4.数据记录：使用数据采集系统实时记录薄膜的拉伸力和形变数据。
确保数据准确性和完整性。
5.达到断裂点后停止测试，并记录相关数据。
断裂点是指薄膜在加载过程中无法继续承载力的点。
6.数据分析：使用计算机对记录的数据进行分析和处理，计算薄膜的强度、断裂伸长率和抗拉弹性模量等参数。
7.报告和结论：根据分析结果编写测试报告，总结薄膜的拉伸性能并提出相关建议和改进措施。
5. 质量控制为确保薄膜拉伸性能测试的准确性和可靠性，应采取以下质量控制措施：•使用标准样品：确保样品的几何尺寸和材料性质符合相关标准要求。
•校准测试设备：定期对拉伸试验机进行校准，确保测试结果准确。
塑料薄膜性能测试方法
塑料薄膜性能测试方法在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。
人们根据包装的不同需要，选择合适的材料来使用。
如何评价包装材料的性能呢？国内外测试方法有很多。
我们应优先选择那些科学、简便、丈量误差小的方法。
优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB ／T标准等等。
笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。
规格、外观塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。
有些薄膜的外观与货架效果紧密相连，外观有题目直接影响商品销售。
而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和本钱上找到最优化的指标。
因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有： 1.厚度测定GB ／T6672－2001《塑料薄膜和薄片厚度测定机械丈量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械丈量法》。
适用于薄膜和薄片的厚度的测定，是采用机械法丈量即接触法，丈量结果是指材料在两个丈量平面间测得的结果。
丈量面对试样施加的负荷应在0.5N～1.0N之间。
该方法不适用于压花材料的测试。
2.长度、宽度GB／T 6673－2 001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO 4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。
该标准规定了卷材和片材的长度和宽度的基准丈量方法。
塑料材料的尺寸受环境温度的影响较大，解卷时的操纵拉力也会造成材料的尺寸变化。
丈量用具的精度不同，也会造成丈量结果的差异。
因此在丈量中必须留意每个细节，以求丈量的结果接近真值。
标准中规定了卷材在丈量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行丈量。
3.外观塑料薄膜的外观检验一般采取在自然光下目测。
薄膜性能测试实验报告
一、实验目的本次实验旨在通过测试薄膜的物理性能，了解薄膜在不同条件下的力学性能，为薄膜材料的选择和应用提供依据。
主要测试内容包括薄膜的纵横向拉伸性能、抗穿刺强度、摩擦系数、剪切性能和疲劳性能等。
二、实验原理薄膜的物理性能测试是通过模拟实际应用中可能遇到的力学环境，对薄膜材料进行拉伸、压缩、弯曲等力学测试，从而得到薄膜的力学性能参数。
实验原理基于材料的弹性变形理论，通过测量加载力、变形量和应变速率等数据，计算得到薄膜的拉伸强度、拉伸模量、断裂伸长率等参数。
三、实验仪器与材料1. 实验仪器：TA.XTC薄膜性能测试仪、薄膜拉力试验机、针形探头等。
2. 实验材料：待测试的薄膜样品。
四、实验方法与步骤1. 薄膜的纵横向拉伸性能测试（1）使用TA.XTC薄膜性能测试仪，将薄膜样品裁剪成长条形规格，上下端分别固定在仪器的夹具上。
（2）一端不动，另一端匀速移动拉伸薄膜直至完全断裂。
（3）记录薄膜的拉伸挺度，数值越高，薄膜的抗拉伸形变能力越强。
2. 薄膜的抗穿刺性能测试（1）使用TA.XTC薄膜性能测试仪，将薄膜样品固定在平台夹具上。
（2）用针形探头缓慢刺向薄膜，直至刺破。
（3）记录薄膜的抗穿刺性能，数值越高，薄膜的抗穿刺能力越强。
3. 薄膜的摩擦系数测试（1）使用TA.XTC薄膜性能测试仪，将薄膜样品固定在夹具上。
（2）在薄膜表面施加一定的压力，使用摩擦系数测试装置进行测试。
（3）记录薄膜的摩擦系数。
4. 薄膜的剪切性能测试（1）使用TA.XTC薄膜性能测试仪，将薄膜样品固定在夹具上。
（2）在薄膜表面施加一定的压力，进行剪切测试。
（3）记录薄膜的剪切强度。
5. 薄膜的疲劳性能测试（1）使用TA.XTC薄膜性能测试仪，将薄膜样品固定在夹具上。
（2）对薄膜进行周期性的拉伸和放松，模拟实际应用中的疲劳过程。
（3）记录薄膜的疲劳寿命。
五、实验结果与分析1. 薄膜的纵横向拉伸性能测试结果本次实验测试的薄膜样品在纵横向拉伸性能方面表现良好，其拉伸挺度较高，抗拉伸形变能力强。
