氧化铁的产生与控制
可以生成四氧化三铁的化学方程式-概述说明以及解释

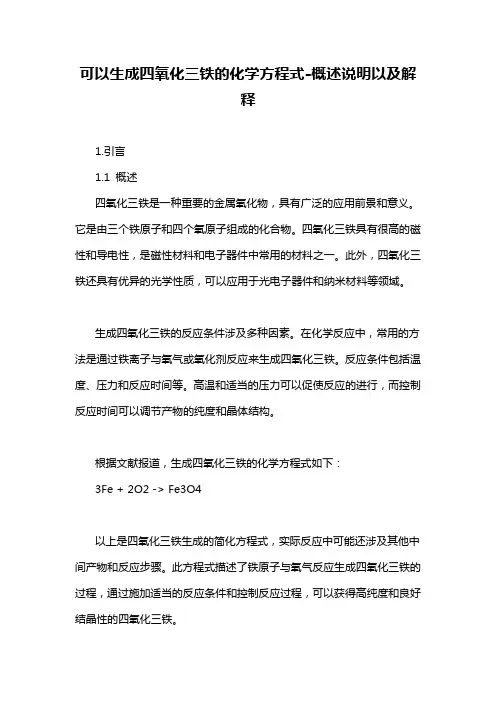

可以生成四氧化三铁的化学方程式-概述说明以及解释1.引言1.1 概述四氧化三铁是一种重要的金属氧化物，具有广泛的应用前景和意义。
它是由三个铁原子和四个氧原子组成的化合物。
四氧化三铁具有很高的磁性和导电性，是磁性材料和电子器件中常用的材料之一。
此外，四氧化三铁还具有优异的光学性质，可以应用于光电子器件和纳米材料等领域。
生成四氧化三铁的反应条件涉及多种因素。
在化学反应中，常用的方法是通过铁离子与氧气或氧化剂反应来生成四氧化三铁。
反应条件包括温度、压力和反应时间等。
高温和适当的压力可以促使反应的进行，而控制反应时间可以调节产物的纯度和晶体结构。
根据文献报道，生成四氧化三铁的化学方程式如下：3Fe + 2O2 -> Fe3O4以上是四氧化三铁生成的简化方程式，实际反应中可能还涉及其他中间产物和反应步骤。
此方程式描述了铁原子与氧气反应生成四氧化三铁的过程，通过施加适当的反应条件和控制反应过程，可以获得高纯度和良好结晶性的四氧化三铁。
总之，通过深入研究四氧化三铁的性质和反应条件，我们可以更好地了解它的生成过程和应用前景。
未来的研究可以探索更高效、低成本的合成方法，以及进一步优化四氧化三铁的性能，为其在磁性材料、光电子器件等领域的应用提供更广阔的可能性。
1.2 文章结构文章结构部分的内容可以如下编写：文章结构部分的目的是为读者提供文章的大致框架，以帮助读者更好地理解文章的内容和组织结构。
本文分为引言、正文和结论三大部分。
引言部分主要介绍了文章的背景和重要性，以及本文的目标和意义。
在引言的概述部分，将简要介绍四氧化三铁的一般性质和应用领域。
文章结构部分旨在为读者找到阅读所需信息提供方向。
正文部分包括了四氧化三铁的性质和生成的反应条件。
在2.1节中，将详细描述四氧化三铁的物理性质和化学性质，如颜色、稳定性、热稳定性等。
在2.2节中，将介绍生成四氧化三铁所需的反应条件，包括反应温度、反应压力、反应物质的摩尔比例等。
连铸减少铸坯氧化铁皮方案
连铸减少铸坯氧化铁皮方案一、减少氧化铁皮的意义目前铸造一车间连铸机主要生产20＃、45＃钢坯，生产过程中，铸坯表面产生大量的氧化铁皮，铸坯出拉矫机后，氧化铁皮大块大块的脱落，既影响铸坯质量及钢水收得率，同时也造成氧化铁皮清理量大，清理困难。
因而减少和防止连铸坯在冷却过程中的氧化，对提高成材率具有十分重要的意义。
解决这个问题，可有效的提高产量、减少单位成品的金属消耗、降低成本，得到显着的经济效益。
二、氧化铁皮形成机理高温钢水在连铸结晶器内凝固成型，形成一定厚度的坯壳，铸坯出结晶器后表面温度较高，暴露在空气中，与氧气及二冷室的水蒸汽发生反应，生成氧化铁。
具体反应式如下：⑴、钢与氧气的反应：2Fe+O2=2FeO3Fe+2O2=Fe3O42Fe3O4+1/2O2=3Fe2O3⑵、钢与水的反应：Fe+H2O=FeO＋H23Fe+4H2O=Fe3O4＋4H23FeO+H2O=Fe3O4＋H2由以上反应可知，连铸坯表面的氧化铁在整个厚度上不仅仅是一种氧化铁，最多可能存在三种氧化铁，从外到内Fe2O3、Fe3O4、FeO同时存在。
而且形貌、成分、结构不同的氧化层与基体的结合力不同，FeO为面心立方、晶轴为，Fe3O4为立方晶体，晶轴为，面心立方的FeO 分解成立方晶体的Fe3O4，组织结构转变，体积产生膨胀，这就是高温铸坯表面产生氧化铁皮并容易脱落的原因。
三、铸坯氧化的影响因素1、钢水温度的影响钢水温度高，钢坯出结晶器后温度也相应增高，氧化铁皮的生成几率增大。
目前，我司连铸钢水受生产节奏及钢包、中间包保温效果差，散热快等因素的影响，上台温度普通偏高，这是造成铸坯氧化铁皮厚的一个主要原因。
2、钢中化学成份的影响钢中的一些合金元素对于连铸坯表面氧化铁皮的生成速度也有一定的影响，其中碳、硅、镍、铜、硫促进氧化铁皮形成，锰、铝、铬可以减缓氧化铁皮的形成。
因而在生产过程中，降低易产生氧化铁皮的合金元素含量，有利于减少铸坯氧化铁皮的生成。
氧化铁垢的形成与危害

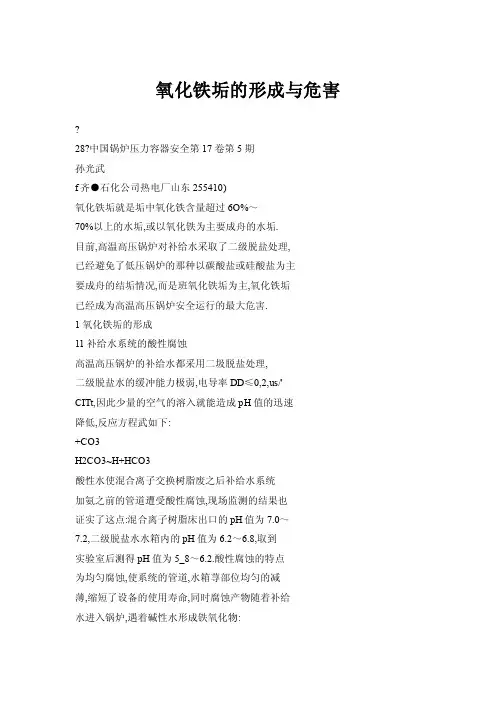

氧化铁垢的形成与危害28?中国锅炉压力容器安全第17卷第5期孙光武f齐●石化公司热电厂山东255410)氧化铁垢就是垢中氧化铁含量超过6O%～70%以上的水垢,或以氧化铁为主要成舟的水垢.目前,高温高压锅炉对补给水采取了二级脱盐处理,已经避免了低压锅炉的那种以碳酸盐或硅酸盐为主要成舟的结垢情况,而是班氧化铁垢为主,氧化铁垢已经成为高温高压锅炉安全运行的最大危害.1氧化铁垢的形成11补给水系统的酸性腐蚀高温高压锅炉的补给水都采用二圾脱盐处理,二级脱盐水的缓冲能力极弱,电导率DD≤0,2,us/'CITt,因此少量的空气的溶入就能造成pH值的迅速降低,反应方程武如下:+CO3H2CO3~H+HCO3酸性水使混合离子交换树脂废之后补给水系统加氨之前的管道遭受酸性腐蚀,现场监测的结果也证实了这点:混合离子树脂床出口的pH值为7.0～7.2,二级脱盐水水箱内的pH值为6.2～6.8,取到实验室后测得pH值为5_8～6.2.酸性腐蚀的特点为均匀腐蚀,使系统的管道,水箱荨部位均匀的减薄,缩短了设备的使用寿命,同时腐蚀产物随着补给水进入锅炉,遇着碱性水形成铁氧化物:+2H2O~Fe(OH)2+2H2Hq-2OH~2H2O12运行中补给水系统的氧腐蚀运行中补给水系统溶入的空气除了发生酸性腐蚀外还发生氧腐蚀:铁的腐蚀2Fe+q+2O-~2Fe(OH)2铜的腐蚀2Cu+o2+2O-~2Cu(OH)2特别是供热锅炉,二级脱盐水的补给量特别大,造成滓解氧超标.运行中氧腐蚀的特点是溃疡腐蚀.使系统表面形成溃疡包,包下是腐蚀坑,腐蚀坑内覆盖腐蚀产物,因此腐蚀坑内氧被消耗而浓度变低,但是腐蚀坑周围的氧浓度没变;系统运行中氧逐渐被消耗,锅炉已经没有氧腐蚀的现象了,大修时, 割营检查就可发现省煤器的入口段氧腐蚀现象较严重.出口段基本上没有氧腐蚀的现象.1.3锅炉停运期间的氧腐蚀锅炉停用时如果耒实施停炉保护措施或停炉保护措施不当,就会发生锅炉的停用腐蚀.特别是公用蒸汽母管的锅炉,停用时由于炉内炉水排放不净, 炉内密封不严,整个系统就被潮湿的空气充满,系统的所有部位都会在短期内发生大面积氧腐蚀,使系统表面生成一层松软的铁氧化物.1.4凝汽器铜管泄漏造成的结垢腐蚀凝汽器铜管腐蚀穿孔,铜管泄漏后不仅带入了铁离子等杂质,造成炉水的含铁量增加,形成氧化铁垢,还带入了MgCI2,CaC12等杂质,加快了垢下腐蚀反应的进行.另外,有些外供蒸汽的锅炉,返回水进行回收刺用,用户管道设备等的腐蚀产物会带入补给水系统,如果不进行过滤等处理,就会造成给水的铁含量增加.1.5盐类暂时消失现象发生时产生的碱性腐蚀高温高压锅炉炉内都采用磷酸盐处理,防止结成坚硬的,附着力强的碳酸盐垢,而且能够调节炉水的pH值,避免锅炉的酸性腐蚀.但是运行中由于锅炉负荷的波动及燃烧的不穗定,特别是大负荷生产时采用磷酸盐处理的锅炉很容易发生盐类暂时消失现象,磷酸盐水解生成Naz85,5i:'O4晶体附着在炉管上,炉水中生成游离的NaOH破坏锅炉表面的保护膜而使炉营发生碱性腐蚀:N~PO,+0.15C卜№8515PO4+0.15NaOHFe304+4NaOH~Na2Fe0+2NaFeO~+2H2OFe+2NaOH卜NFeO2+H^第17卷第5期中国锅炉压力容器安全?29?2氧化铁垢的危害大量的铁离子,腐蚀产物进入锅炉,随着炉水循环,在锅炉水循环较为缓慢的汽包底部等部位与磷酸盐一起形成松软的蹦氧化铁为主要成分的水垢, 在锅炉热负荷较高的水冷壁等处形成坚硬的氧化铁垢,氧化铁垢的主要成分见垢样分析袁1:表1锅炉垢样分析表都垃S%R%P2Os%%(二aO%M.gO%cuO%台计% 汽包底部0.6850.6518950舟56.6105819798.02汽包侧壁0.8341.218.051.2l26.10.0411.7998.76旋风子顶部06363.23160.390841.9615.599,35氧化铁垢的形成,降低了锅炉的传热系数,增加煤耗,导致垢下腐蚀的发生,形成恶性循环,严重的还会造成水冷壁腐蚀穿孔或过热爆管,严重威胁锅炉的安奎运行.21导致炉水水质恶化由于锅炉受到腐蚀,大量的铁离子和腐蚀产物进入锅炉,造成炉水水质恶化,未采取停炉保护措施的锅炉或采取措施不当的锅炉在锅炉启炉时,炉水的合铁量高达数百L甚至超过1000tLg/L,致使锅炉无法并汽,另外炉水的合铁量偏大,旋风分离器倒塌或操作不当造成汽水分离不好时,蒸汽的含铁量也会偏大.22降低锅炉传热系数导致水冷壁管过热由于氧化铁垢和铁的导热系数不同,氧化铁(赤铁矿)的导热系数=12～20kJ/n?h?℃,氧化铁(磁铁矿)的导热系数=4.2kl/n?h?℃,软钢的导热系数=170～250kl/m2?h?℃,因此锅炉的水冷壁管等部位附着氧化铁垢后,导热能力迅速下降,结垢部位的叠属发生局部过热,使管材的机械强度降低,于是水冷壁就发生鼓包,破裂等事故.管壁的受热不同,因此结垢量不同,温度越高结垢越厚,就同一根水冷壁管而言,向火侧和背火侧的结垢量也不同,给水带八锅炉的腐蚀产物多数沉积在锅妒热负荷较高的部位印向火侧,向火侧的结垢量约占80%以上.水冷壁管的垢样分析见表2:23造成垢下腐蚀水冷壁营的结垢还会造成垢下腐蚀的发生,由于氧化铁垢和铁的导热系数不阿,营内结垢后盎属就会发生局部过热,渗透到垢下的炉水就会蒸发,浓缩,外面的炉水不断地渗透,垢下的盐类离子逐渐增加,与垢周围的炉水中盐类离子浓度相差较大时,就形成了浓差腐蚀电池,垢下的金属成为阳极而遭到磺坏,腐蚀产物存留在垢下,这样形成了恶一陛循环, 直到水冷壁营被腐蚀穿孔当凝汽器铜管泄漏时,炉水中还会存在Mgck,Cacb等盐类,Mgcb,a发生水解生成HaHa的存在,进一步加剧了腐蚀的进行:MgCI2+2HzO=Mg(OH)2+2HC1CaCk+2H2O=Ca(OH),+2HaFe+2HCl=FeCl~+H,干FeCI~+2HzO=F(OH),+2Ha水冷壁由于结垢而过热时,管壁的过热程度是不一样的,结垢越厚,垢下金属的过热越严重,垢下金属温度与周围金属温度相差较大时,就会形成温差腐蚀电池,垢下金属温度越高越易成为阳极而受到腐蚀,这时即使炉水中合盐量再低,也会由于温差腐蚀电池的存在使水冷壁管发生腐蚀.3炉水含铁量与氧化铁垢的关系氧化铁垢的结垢速度,结垢量与炉水中的铁含表2水冷壁管垢样分析表部位fR2%f%%fCaO%{MgO%Cuo%不溶物%台计% 背火侧l52.14l1.2,780-78l13?5}27724.70.851075向火侧l6787【14,65096}14.28I4523.582.7108.5量有直接关系,炉水中含铁量的偏大是锅炉生成氧化铁垢的根源,因此控制炉水的铁含量对控制氧化铁垢的形成有着重要意义,炉水铣含量与氧化铁垢的结垢速度关系如下:A=K×C×Q式中:A氧化铁垢的结垢程度(mg/cm2?h)3O?中国锅炉压力容器安全第17卷第5期K系数(5.7—8.3)×10"c氧化铁浓度(mg/L)Q热负荷(kJ,tTl2?h)因此水处理运行正常的高压锅炉,如果营材允许的温度为450--500'12,锅炉热负荷24×10kJ/m 1h,医此根据￡:=￡.+({+)×Q可计算出锅炉",2的允许结垢量L=0.15--0.2roan厚,水垢的密度约为3g/aT,因此允许的年结垢量为(8-10)mg]crll2,炉水含铁量,热负荷,结垢量的关系见表3:表3蕾化铁垢的结垢速度(mg/~-m2)表C10C:30C50C70C:100C15Iq(】)(.g/i)("(I)(】)(.g/i)16×10(kJ/?h)0.8962.694.486.278.9613.420×10(/-h)1.404.207.09.8O14.021.024×(/m2?h12.026.0610.1014.1420.230.3从表中看出,当炉水的铁氧化物含量超过L时,氧化铁的结垢速度超过10.10mg/~.因此,热负荷24×10s/?h的锅炉,炉水铁氧化物控制在S0~e,/L以内,即铁离子的含量控制在3OL以下. 4结论炉水含铁量的增加,不仅造成炉水水质恶化,氧化铁垢的形成,而且造成水冷壁营的垢下腐蚀和爆营,严重威胁锅炉的安全运行,因此必须采取有效措施降低炉水含铁量:(1)作好锅炉的停用保护,避免停用期间的氧腐蚀.(2)在二级脱盐水水箱的出口进行加氨处理,将二圾脱盐水的pH值提高到7.O～7.8之间,避免二级脱盐水水箱之后给水加氨之前的这段管道设备受到酸性腐蚀.(3)作好鼓泡除氧器的投用与化学脒氧工作,避免运行中的氧腐蚀.(4)进行锅炉的协调磷酸盐处理,避免炉内盐类暂时消失现象的发生.(5)对于结垢严重的锅炉进行化学清洗,避免垢下腐蚀的发生.(6)加强凝结水,给水的监督,避免凝汽器的泄漏和其他补给水带八杂质,造成锅炉结垢腐蚀参考文献1日本栗田工业水处理药剂手册辅委告辅.水处理药于fj手册.北京:中国石化出版社,19912山西省电力工业局辅.电厂亿学设备运行北京:中国电力出版牡,19973孙光武.HG410[100一H型锅炉炉水理化舟折与控制.齐鲁石化公司热电厂1995年技术改进成果论文汇编, 1995(牧稿日期2001—03—12)(上接第27页)裹2据标残留碱度溶解氯离子硬度固形物(C1)oH周期～\mmL,-,~1/Lmg/Lmgk1O.016.5n2022072O.036.4n4023o73O.026.411402257水的溶解固形物小于4000mg/L,总碱度8～26mmol/L.根据这两项规定,连续三次测试溶解固形物平均值5100mg/L,氯根(a.)870mg/L,总碱度22.3mmol/L(~OH一?1c暖一计).固氧比(K)==丽5100~5.9倍,氧根控制数值为可4000~680mg/L,根据这个数值,指导排污范围确定为(550～700)mg/L.通过一个阶段的试运行,氯根控制在此范围内排污,碱度也完垒在标准范围内.运行六个月后,进行锅炉内部检验,状况良好.6结论综上所述,如果用于锅炉的原水是高硬度水,一级软化达不到效果时,完全可以采用二级软化的方法来解决.只要水处理设备改造合理,盐液再生系统配套,水质化验及司炉人员操作到位,再通过试运行,制定一个相适应的水处理方案.控制好补水的残留硬度,调整好锅水的各项指标,掌握好日常排污, 就能够保证锅炉的正常运行.(收稿日期20oO—O4一lO)。
feo与氧气反应生成四氧化三铁

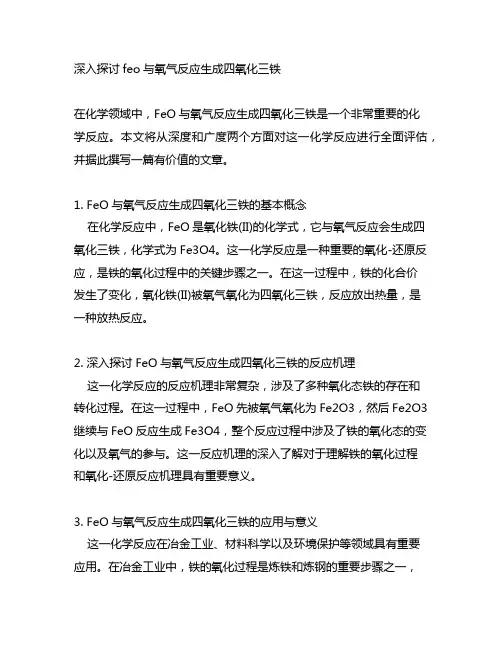

深入探讨feo与氧气反应生成四氧化三铁在化学领域中，FeO与氧气反应生成四氧化三铁是一个非常重要的化学反应。
本文将从深度和广度两个方面对这一化学反应进行全面评估，并据此撰写一篇有价值的文章。
1. FeO与氧气反应生成四氧化三铁的基本概念在化学反应中，FeO是氧化铁(II)的化学式，它与氧气反应会生成四氧化三铁，化学式为Fe3O4。
这一化学反应是一种重要的氧化-还原反应，是铁的氧化过程中的关键步骤之一。
在这一过程中，铁的化合价发生了变化，氧化铁(II)被氧气氧化为四氧化三铁，反应放出热量，是一种放热反应。
2. 深入探讨FeO与氧气反应生成四氧化三铁的反应机理这一化学反应的反应机理非常复杂，涉及了多种氧化态铁的存在和转化过程。
在这一过程中，FeO先被氧气氧化为Fe2O3，然后Fe2O3继续与FeO反应生成Fe3O4，整个反应过程中涉及了铁的氧化态的变化以及氧气的参与。
这一反应机理的深入了解对于理解铁的氧化过程和氧化-还原反应机理具有重要意义。
3. FeO与氧气反应生成四氧化三铁的应用与意义这一化学反应在冶金工业、材料科学以及环境保护等领域具有重要应用。
在冶金工业中，铁的氧化过程是炼铁和炼钢的重要步骤之一，而Fe3O4是一种常见的铁矿石，对于生产高质量的铁和钢具有重要意义。
Fe3O4也被广泛应用于磁性材料、催化剂和生物医药领域。
对于理解和掌握这一化学反应的机理，对于提高材料制备的效率和降低生产成本具有重要意义。
总结与回顾：本文对FeO与氧气反应生成四氧化三铁进行了深入探讨，从基本概念、反应机理到应用与意义进行了全面评估。
这一化学反应在理论研究和实际应用中具有重要意义，对于推动化学工业和材料科学的发展有着重要的贡献。
个人观点和理解：作为一名化学研究人员，我对FeO与氧气反应生成四氧化三铁的反应机理和应用特别感兴趣。
这一化学反应涉及了铁的氧化-还原过程，具有很高的学术研究价值和实际应用前景。
我认为，进一步深入研究这一化学反应的机理，将有助于推动材料科学和化学工业的发展，为人类社会的进步做出更大的贡献。
热轧钢材氧化及表面质量控制技术的发展及应用
热轧钢材氧化及表面质量控制技术的发展及应用发布时间：2021-05-03T08:35:40.330Z 来源：《中国科技人才》2021年第4期作者：陆文胜[导读] 由于热轧钢板的深加工受环境压力控制压力和生产成本的影响，如何利用氧化铁的特性经济有效地去除氧化铁，就成为了一个研究难题。
热轧钢板表面氧化方式受加热环境、氧化时间和温度、剥落情况和化学成分的影响。
广西北部湾新材料有限公司广西北海 536017摘要：热轧产品表面质量缺陷包括：氧化铁难以去除、氧化铁被挤压、锈区市场竞争加剧，钢材用户不仅需要钢材的固有性能，而且对质量有了新的要求。
针对氧化铁皮生产企业存在的氧化铁质量问题及存在的问题进行了研究。
本文主要分析热轧钢材氧化及表面质量控制技术的发展及应用关键词：热轧钢；氧化；质量控制技术引言由于热轧钢板的深加工受环境压力控制压力和生产成本的影响，如何利用氧化铁的特性经济有效地去除氧化铁，就成为了一个研究难题。
热轧钢板表面氧化方式受加热环境、氧化时间和温度、剥落情况和化学成分的影响。
1、热轧钢材的氧化原理随着自动厚度控制，自动宽度控制和板厚控制系统在生产实践中的广泛应用，特别是在中厚板产品的高精度和板形精密轧制质量评价中，能够通过对钢种和热轧工艺的控制，使得热轧钢的力学性能得到了显著提高。
随着板材厚度的增加和应用范围的扩大，板材的性能越来越受到用户的关注，中厚板及其表面质量钢板中连续加热轧制是一项重要的节能技术。
钢的氧化是由于金属暴露在一定的热量下，钢材表面逐渐转化为氧化物，尤其是在高温下，氧化的过程反应非常迅速，氧化层对于钢材的质量控制也有着深远影响。
而且往往具有破坏性。
氧化铁不仅影响整体表面质量和剥离效果，而且影响表面处理机理，如涂层和耐蚀性。
2、高温氧化铁皮产生的影响因素2.1合金材料的影响在新的热轧加工工艺中，可以镀上合金层，改变表面铁离子向外扩散的能力，预防氧离子向内扩散的能力。
不同热轧轧制中的应用对热轧表面质量有不同的影响。
氧化铁分解为四氧化三铁

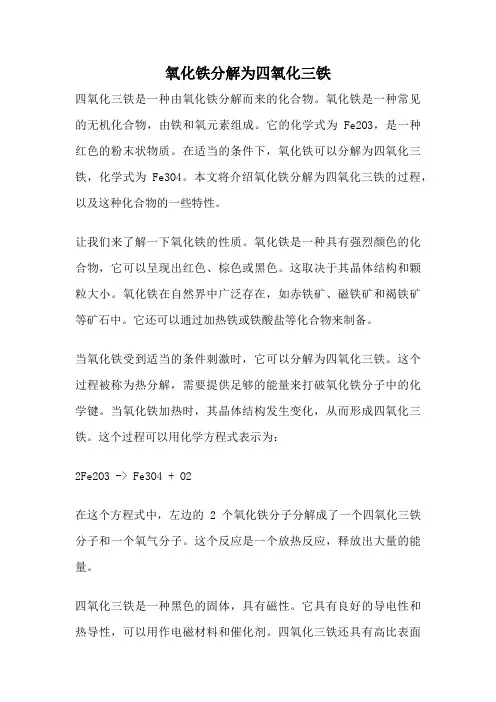

氧化铁分解为四氧化三铁四氧化三铁是一种由氧化铁分解而来的化合物。
氧化铁是一种常见的无机化合物，由铁和氧元素组成。
它的化学式为Fe2O3，是一种红色的粉末状物质。
在适当的条件下，氧化铁可以分解为四氧化三铁，化学式为Fe3O4。
本文将介绍氧化铁分解为四氧化三铁的过程，以及这种化合物的一些特性。
让我们来了解一下氧化铁的性质。
氧化铁是一种具有强烈颜色的化合物，它可以呈现出红色、棕色或黑色。
这取决于其晶体结构和颗粒大小。
氧化铁在自然界中广泛存在，如赤铁矿、磁铁矿和褐铁矿等矿石中。
它还可以通过加热铁或铁酸盐等化合物来制备。
当氧化铁受到适当的条件刺激时，它可以分解为四氧化三铁。
这个过程被称为热分解，需要提供足够的能量来打破氧化铁分子中的化学键。
当氧化铁加热时，其晶体结构发生变化，从而形成四氧化三铁。
这个过程可以用化学方程式表示为：2Fe2O3 -> Fe3O4 + O2在这个方程式中，左边的2个氧化铁分子分解成了一个四氧化三铁分子和一个氧气分子。
这个反应是一个放热反应，释放出大量的能量。
四氧化三铁是一种黑色的固体，具有磁性。
它具有良好的导电性和热导性，可以用作电磁材料和催化剂。
四氧化三铁还具有高比表面积和吸附能力，因此可以用于吸附有害物质和处理废水。
除了热分解外，氧化铁还可以通过其他方法制备四氧化三铁。
例如，可以通过还原氧化铁来得到四氧化三铁。
还原剂可以是氢气、碳或其他物质。
在还原过程中，氧化铁中的氧被去除，从而形成四氧化三铁。
总结一下，氧化铁可以分解为四氧化三铁，这是一个热分解反应。
四氧化三铁是一种黑色的固体，具有磁性和导电性。
它可以通过热分解或还原氧化铁制备。
四氧化三铁具有许多重要的应用，如电磁材料和催化剂。
这种化合物在科学研究和工业生产中都有广泛的应用。
希望本文能够帮助读者更好地了解氧化铁分解为四氧化三铁的过程和特性。
2O3的合成方法论铁氧化物α—FeOOH、α—Fe2O3的合成方法
2O3的合成⽅法'> 论铁氧化物α—FeOOH、α—Fe2O3的合成⽅法2019-08-28【摘要】本⽂根据国内外的研究成果，模拟环境中的这些化合物的合成及反应机理，总结了⽤于纳⽶⽔处理材料铁氧化物α-FeOOH、α-Fe2O3的合成⽅法。
【关键词】α- FeOOH，α-Fe2O3，合成⽅法，概述近年来，纳⽶⽔处理剂的研究取得了突飞猛进的飞跃。
纳⽶级的铁氧化物由于具有超强的吸附能⼒、极好的流动稳定性、较低廉的额价格和较成熟的⽣产⼯艺等优点、已经成为国际⽔处理剂的研究热点。
1、铁氧化物的存在及分布铁是分布最⼴、最常⽤的元素之⼀，它在地壳中质量分数是5.1%，在所有元素中名列第四。
铁氧化物在⾃然界分布⼴泛，尤其以纳⽶氧化物存在于⼟壤、泥沙等载体中。
通常，铁的氧化物和羟基氧化物都归属于氧化铁系列化合物。
铁氧化物在表⽣还境中形成的主要矿物有：针铁矿（主要成分是α- FeOOH）、纤铁矿（主要成分是γ- FeOOH）、⾚铁矿（主要成分是Fe2O3）、磁铁矿（主要成分是Fe3O4）。
在⽔相沉积物甚⾄⽣物体内及体外矿化物中均存在，因此铁氧化合物来源⼴泛。
2、铁氧化物的制备2.1⽔合氧化铁的制备制备常见的铁氧化物的通常都先制备⽆定形氢氧化铁（英⽂名是ferrihydrite，也被称为⽔铁矿、羟基氧化铁、⽔合氧化铁（hydrous ferric oxide，HFO）或是氢氧化铁凝胶，。
⽔合氧化铁是普遍存在于⼟壤，沉积层和岩⽯中的铁氢氧化物，实验室中很容易合成。
由于其介稳的性质，随着时间的推移，⽔合氧化铁可以转化为热⼒学更稳定的其他铁氧化物。
⼀般来讲，⽔合氧化铁可以转化为针铁矿（α-FeOOH），或者是⾚铁矿（α-Fe2O3），或是磁铁矿（Fe3O4）。
在实验室中制备出⽔合氧化铁通常⽤到的⽅法是以Fe（Ⅲ）盐为原料，强碱（NaOH或是KOH）为沉淀剂。
只要控制好温度，搅拌速度以及体系的pH值就可以得到⽔合氧化铁。
工业炼铁原理的化学方程式
工业炼铁原理的化学方程式
工业炼铁是将铁矿石经过高温煅烧和还原反应，从中提取纯铁的过程。
其化学方程式可以分为两个阶段，煅烧和还原。
首先，煅烧阶段的化学方程式如下：
Fe2O3 + 3CO -> 2Fe + 3CO2。
在这个方程式中，Fe2O3代表氧化铁，CO代表一氧化碳。
在高温下，一氧化碳与氧化铁发生反应，产生了纯铁和二氧化碳。
接着是还原阶段的化学方程式：
Fe2O3 + 3C -> 2Fe + 3CO2。
在这个方程式中，Fe2O3代表氧化铁，C代表碳。
在高温下，碳与氧化铁发生反应，同样产生了纯铁和二氧化碳。
这两个阶段的化学方程式共同构成了工业炼铁的原理。
在实际
的工业生产中，还会有其他辅助反应和控制条件，以确保炼铁过程的高效进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：就轧钢表面氧化铁皮缺陷的生成进行了简单的概述，并根据热轧生产线轧钢部位不同分别叙述了不同氧化铁皮生产的机理、形貌：同时阐述了化学元素、温度、轧辊、结晶器保护渣、机架间冷却水、轧辊出入口冷却水等对氧化铁皮的影响，提出了降低氧化铁皮的有效措施。
关键词：热轧钢；氧化铁皮；加热温度；工作辊温度
1 氧化铁皮分类
氧化铁皮是热轧钢带较常见的一种产品质量缺陷，按照生成部位不同一般分为炉生氧化铁皮、粗轧和精轧氧化铁皮和卷取后氧化铁皮和保护渣去除不净铁皮。
2 氧化铁皮产生机理
氧化铁皮的生成一般是由于钢坯在加热炉内加热或高温状态下与氧化性气氛接触后发生化学反应生成Fe3O4、Fe2O3、FeO 的一种混合物。
当温度高于700℃时，FeO 在最接近钢坯的内层形成，占95％；Fe3O4 在中间层形成，占4％；Fe2O3 在最外层形成，占1％。
3 炉生氧化铁皮
炉生氧化发生在加热炉内，同化学成分、加热温度、在炉时间、炉内气氛有关。
加热温度越高、在炉时间越长、炉内氧化性气氛越强则越容易生成铁皮。
化学成分中C、Si、Ni、Cu 等元素促进氧化铁皮生成，Mn、Al、Cr 可以减缓氧化铁皮的生成。
例如：生产中常见的含Si 钢、高碳钢和高强钢在钢带通条长度，整个板面均有分布的氧化铁皮，且下表面较上表面重，由于含Si 钢中低熔点（1170℃）的化合物FeSi2O4 在氧化铁皮和钢基体之间产生，这种呈楔形的氧化物在随后的轧制过程中保留下来形成棕红色的氧化铁皮。
4 轧制过程氧化铁皮
粗轧氧化铁皮的清除与粗轧除鳞水压力、水嘴角度、水质、立辊侧压能力等有关，除鳞水压力越高、立辊侧压越大则氧化铁皮除鳞效
果越好。
轧区氧化铁皮分为水系统铁皮和轧辊生成铁皮。
水系统铁皮是指除鳞水、侧喷水、除尘水等压力不足，水嘴角度、高度不正确，或不投入、堵塞，在高温下钢带与空气中的氧结合而生成氧化铁皮不能及时扫射掉由工作辊压入而生成的氧化铁皮。
另外，侧喷水也可以抑制氧化铁皮的生成。
正常生产时，精除鳞水、除尘水必须投入使用。
但有时生产薄规格产品时，为了保证板形，降低钢板边部温降，提高轧制稳定性，防止甩尾，往往不投入侧喷水，导致精轧机架内生成的铁皮不能及时被除去，氧化铁皮压入钢板表面。
轧组的另一种氧化铁皮缺陷是所谓辊生氧化铁皮，影响辊生氧化铁皮的主要因素有轧辊材质以及轧辊温度。
轧辊表面与钢板表面接触时，瞬间高温，表面温度急剧升高而膨胀（一般热轧轧辊接触瞬间温度为600～800℃），呈现较高的压应力；轧件离开轧辊时，轧辊由于冷却水的冷却而急剧降温（轧机架轧辊温度一般为60～90℃），表面转呈拉应力，如此反复，在轧辊表面易出现疲劳裂纹，造成表面氧化膜破损，破损表面印入钢板表面，形成辊生氧化铁皮缺陷。
5减少氧化铁皮缺陷的措施
(1)通过降低加热温度、减少在炉时间、调节炉内气氛为偏还原性气氛，抑制炉生氧化铁皮生成；
(2)可通过提高除鳞水压力，调整优化水嘴高度、角度，提高立辊侧压能力减少粗轧氧化铁皮；
(3)降低辊生氧化铁皮措施：采用抗热裂性好的轧辊材质，采用合理的磨削制度，及时彻底地去除轧辊表面残余裂纹；采用润滑轧制，提高轧辊表面质量，降低机架单位轧制力，防止因为单位轧制力过大导致轧辊表面微裂纹扩展而产生辊生氧化铁皮；轧辊冷却水机架入口水量小于出口水量，加大中间机架轧辊冷却水量，保证轧辊迅速冷却；进精轧温度≤1030℃，降低精轧上游机架辊温。
(4) 精轧机架侧喷水投入，可减少氧化铁皮压入；
(5)提高保护渣质量，减少保护渣卷入，保证钢坯除鳞效果可减少保护渣铁皮。
(6)优化钢质化学成分，不影响力学性能和其它性能的基础上，尽量减少C、Si 元素含量，提高Mn、Al 含量，对热轧厂减少氧化铁皮更为切实有效。
