氧化铁颜料性能和使用介绍
氧化铁颜料
氧化铁颜料一、简介1.1 定义氧化铁颜料是一种以氧化铁为主要成分的颜料，其具有良好的耐候性、耐火性和耐化学性。
1.2 分类氧化铁颜料可分为三种主要类型：红色氧化铁、黄色氧化铁和黑色氧化铁。
根据其颜色的不同，氧化铁颜料可用于各种应用，包括油漆、塑料、橡胶、陶瓷等领域。
二、制备方法2.1 化学法制备氧化铁颜料通常通过化学反应制备而成。
常用的化学制备方法包括氨水法、硝酸法、硫酸盐法等。
2.1.1 氨水法氨水法是一种常见的制备氧化铁颜料的方法。
它基于氯化铁与氨水的反应。
具体步骤如下：1.将适量的氯化铁溶解在水中，形成氯化铁溶液。
2.逐渐加入氨水，观察到颜料逐渐沉淀。
3.过滤、洗涤和干燥沉淀物，得到纯净的氧化铁颜料。
2.1.2 硝酸法硝酸法是另一种制备氧化铁颜料的方法。
它是以硝酸为氧化剂，将铁离子氧化为氧化铁颜料。
具体步骤如下：1.将适量的铁盐（如硫酸亚铁）溶解在水中，形成铁盐溶液。
2.逐渐加入硝酸，溶液发生反应，生成氧化铁颜料。
3.过滤、洗涤和干燥沉淀物，得到制备好的氧化铁颜料。
2.2 物理法制备物理法制备氧化铁颜料是通过对铁离子溶液进行沉淀、离心、洗涤和干燥等步骤，最终得到氧化铁颜料。
这种制备方法简单易行，通常用于小规模生产。
三、特点与应用3.1 特点氧化铁颜料具有以下特点：•良好的耐候性：氧化铁颜料能够在户外环境中长期稳定，不受太阳光、雨水和风力的侵蚀。
•耐火性：氧化铁颜料具有良好的耐高温性能，适用于耐火材料的制备。
•耐化学性：氧化铁颜料对酸、碱等化学物质具有一定的抗腐蚀能力。
3.2 应用氧化铁颜料广泛应用于各个领域，以下是氧化铁颜料的一些主要应用：•油漆：氧化铁颜料可以用作颜料添加剂，调整油漆的颜色，增加油漆的光泽度和遮盖力。
•塑料：氧化铁颜料可以用作塑料着色剂，为塑料制品提供丰富的颜色。
•橡胶：氧化铁颜料可以用作橡胶添加剂，增强橡胶的耐磨性和耐候性。
•陶瓷：氧化铁颜料可以用于陶瓷制品的着色，赋予陶瓷作品各种不同的颜色。
氧化铁颜料性能介绍
氧化铁颜料性能介绍
一、氧化铁颜料的性能
1、良好的耐腐蚀性：由于氧化铁颜料具有非常高的耐腐蚀性，因此在制造工艺中非常受欢迎，可用于涂料、油漆和其他有机溶剂。
在一些情况下，氧化铁颜料甚至可以抵抗强酸、强碱及有机溶剂，从而更好地保护表面。
2、高耐热性：除具有优良的耐腐蚀性外，氧化铁颜料还具有很高的耐热性，在焙烧工艺中可以在高温环境下使用，而且该颜料的最高使用温度可达1000℃，即使是长期烧烤也不会引起变色及脱落等问题。
3、优良的耐久性：氧化铁颜料具有优良的耐久性，在一些情况下，它们甚至可以抵抗湿气及盐雾侵蚀，能够持续保持多年，而且这种耐久性是经济型涂料无法提供的。
4、良好的表面效果：氧化铁颜料具有极强的覆盖性，给表面带来有光泽，无瑕疵等优良效果。
同时，它们具有良好的耐擦性，涂层紧密而厚实，抗划伤力强，不易脱落，从而更好地保护基础物质。
二、氧化铁颜料的种类
1、纯铁氧化物：纯铁氧化物（Fe2O3）用来提供黑色色调，它具有良好的隔热性能。
2、氧化铁钙铝酸盐：氧化铁钙铝酸盐（Fe2O3·CaO·Al2O3）用于制造灰色色调，它具有良好的抗氧化。
氧化铁红
氧化铁红氧化铁红氧化铁红（(Iron oxide red）又称铁红、铁氧红、氧化铁、铁红粉、氧化高铁、铁丹、土红、红土子、三氧化铁、赤色氧化铁。
化学名称是三氧化二铁，分子式为Fe203 ,相对分子质量为159.69。
1．产品性能氧化铁红为红色或深红色无定形粉末。
密度为5.24g/cm3，熔点为1565℃,同时分解。
不溶于水，溶于、，微溶于。
灼烧时放出氧，能被氢和还原为铁。
着色力强，无油渗性和水渗性，在大气和日光中较稳定，并耐高温、耐酸、耐碱，在浓酸中加热才干溶解。
氧化铁红是一种最经济而耐光性耐热性好的红色颜料。
遮盖力达8-10g/m2，在全部颜料中，它的遮盖力仅次于。
缺点是不能耐强酸，色彩红中带黑，不够艳丽。
2．生产办法 (1)用（绿矾）锻烧创造氧化铁红将FeS04.7H20加热，以脱去所有或部分结晶水，经过脱水的硫酸亚铁在球磨机中研细，然后在马弗炉或返焰炉中在700一800℃举行缎烧，经后处理得氧化铁红。
2FeSO4→Fe203 + SO2↑＋S03↑ (2)用氧化铁黄锻烧创造氧化铁红在700-800℃温度下举行煅烧： Fe203·H2O→Fe203＋H2O 经缎烧后，使颜料通过破裂机和球磨机，然后过筛。
该法所制得的氧化铁红色彩鲜亮。
(3）用氧化铁黑锻烧创造氧化铁红氧化铁黑在600-700℃温度下举行锻烧，创造氧化铁红： 2(FeO·Fe203)＋O2→3Fe203 (4）废铁与稀硝酸制成晶核废铁、硝酸亚铁、硫酸亚铁和晶核在一起，加热并通空气氧化制得氧化铁红。
这里介绍第4种办法。
3．工艺流程4．技术配方硝酸（100%) 35 硫酸（98%) 8 废铁 90 5．生产工艺将废铁和水放入硝酸亚铁反应桶中，然后渐渐加入稀，使废铁溶解成硝酸亚铁。
将水和废铁加入晶核反应桶，并加入蒸汽举行加热，然后将稀释好的硝酸慢慢注入晶核反应桶中举行反应，直到析出橘红色胶体时为止。
将晶核注入氧化桶，同时加入废铁和硝酸亚铁，并通入蒸汽加热到80℃左右，通入空气举行氧化。
氧化铁颜料的用途

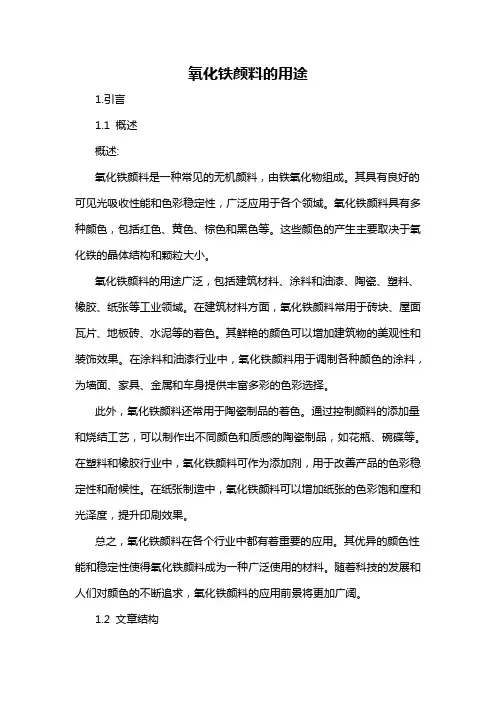

氧化铁颜料的用途1.引言1.1 概述概述:氧化铁颜料是一种常见的无机颜料，由铁氧化物组成。
其具有良好的可见光吸收性能和色彩稳定性，广泛应用于各个领域。
氧化铁颜料具有多种颜色，包括红色、黄色、棕色和黑色等。
这些颜色的产生主要取决于氧化铁的晶体结构和颗粒大小。
氧化铁颜料的用途广泛，包括建筑材料、涂料和油漆、陶瓷、塑料、橡胶、纸张等工业领域。
在建筑材料方面，氧化铁颜料常用于砖块、屋面瓦片、地板砖、水泥等的着色。
其鲜艳的颜色可以增加建筑物的美观性和装饰效果。
在涂料和油漆行业中，氧化铁颜料用于调制各种颜色的涂料，为墙面、家具、金属和车身提供丰富多彩的色彩选择。
此外，氧化铁颜料还常用于陶瓷制品的着色。
通过控制颜料的添加量和烧结工艺，可以制作出不同颜色和质感的陶瓷制品，如花瓶、碗碟等。
在塑料和橡胶行业中，氧化铁颜料可作为添加剂，用于改善产品的色彩稳定性和耐候性。
在纸张制造中，氧化铁颜料可以增加纸张的色彩饱和度和光泽度，提升印刷效果。
总之，氧化铁颜料在各个行业中都有着重要的应用。
其优异的颜色性能和稳定性使得氧化铁颜料成为一种广泛使用的材料。
随着科技的发展和人们对颜色的不断追求，氧化铁颜料的应用前景将更加广阔。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在指导读者了解整篇文章的组织结构和主要内容。
本篇文章主要包含引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的三个内容。
概述部分简要介绍了氧化铁颜料的基本情况，包括其化学性质、物理性质和广泛应用于各个领域的特点。
同时，提出了本篇文章的主题和重要性。
文章结构部分主要说明了本篇文章的组织架构。
根据章节标题的设置，本文将分为引言、正文和结论三个部分。
接下来将详细介绍每个部分的内容，并给出相关的分析和观点。
目的部分明确了本篇文章的目标和意义。
本文的目的是探讨氧化铁颜料的用途，通过对其在不同领域中的应用进行分析和总结，为读者提供全面了解和了解的机会。
氧化铁颜料应用与性能

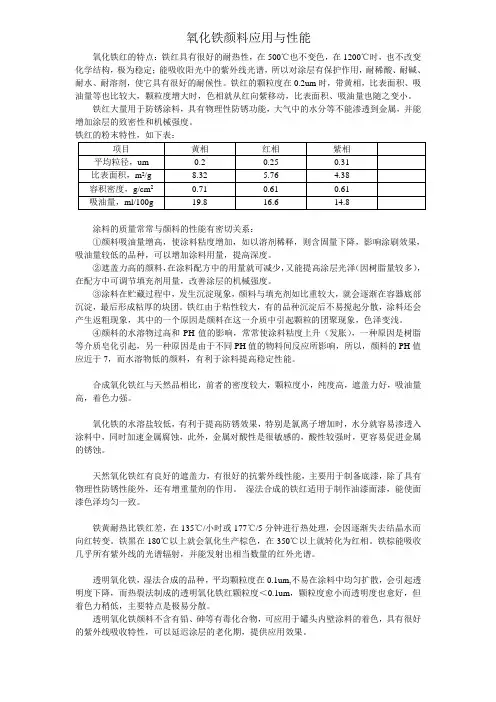

氧化铁颜料应用与性能氧化铁红的特点：铁红具有很好的耐热性，在500℃也不变色，在1200℃时，也不改变化学结构，极为稳定；能吸收阳光中的紫外线光谱，所以对涂层有保护作用，耐稀酸、耐碱、耐水、耐溶剂，使它具有很好的耐候性。
铁红的颗粒度在0.2um时，带黄相，比表面积、吸油量等也比较大，颗粒度增大时，色相就从红向紫移动，比表面积、吸油量也随之变小。
铁红大量用于防锈涂料，具有物理性防锈功能，大气中的水分等不能渗透到金属，并能增加涂层的致密性和机械强度。
铁红的粉末特性，如下表：项目黄相红相紫相平均粒径，um 0.2 0.25 0.31比表面积，m2/g 8.32 5.76 4.38容积密度，g/cm20.71 0.61 0.61吸油量，ml/100g 19.8 16.6 14.8涂料的质量常常与颜料的性能有密切关系：①颜料吸油量增高，使涂料粘度增加，如以溶剂稀释，则含固量下降，影响涂刷效果，吸油量较低的品种，可以增加涂料用量，提高深度。
②遮盖力高的颜料，在涂料配方中的用量就可减少，又能提高涂层光泽（因树脂量较多），在配方中可调节填充剂用量，改善涂层的机械强度。
③涂料在贮藏过程中，发生沉淀现象，颜料与填充剂如比重较大，就会逐渐在容器底部沉淀，最后形成粘厚的块团。
铁红由于粘性较大，有的品种沉淀后不易搅起分散，涂料还会产生返粗现象，其中的一个原因是颜料在这一介质中引起颗粒的团聚现象，色泽变浅。
④颜料的水溶物过高和PH值的影响，常常使涂料粘度上升（发胀），一种原因是树脂等介质皂化引起，另一种原因是由于不同PH值的物料间反应所影响，所以，颜料的PH值应近于7，而水溶物低的颜料，有利于涂料提高稳定性能。
合成氧化铁红与天然品相比，前者的密度较大，颗粒度小，纯度高，遮盖力好，吸油量高，着色力强。
氧化铁的水溶盐较低，有利于提高防锈效果，特别是氯离子增加时，水分就容易渗透入涂料中，同时加速金属腐蚀，此外，金属对酸性是很敏感的，酸性较强时，更容易促进金属的锈蚀。
透明氧化铁颜料和氧化铁颜料
透明氧化铁颜料和氧化铁颜料透明氧化铁颜料和氧化铁颜料是常见的无机颜料，广泛应用于涂料、油墨、塑料、橡胶、陶瓷等各个领域。
它们具有不同的特性和用途，下面将分别介绍透明氧化铁颜料和氧化铁颜料的特点和应用。
一、透明氧化铁颜料透明氧化铁颜料是一种具有透明性的铁氧化物颜料，其主要成分是α-Fe2O3。
透明氧化铁颜料的颜色通常为红色、黄色或棕色。
由于其颗粒极细小，所以在颜料中呈现出较好的透明性。
透明氧化铁颜料具有以下特点：1. 色泽鲜艳：透明氧化铁颜料的颜色鲜艳、透明度高，能够给涂层、油墨等产品带来明亮、饱满的色彩。
2. 耐光性好：透明氧化铁颜料具有良好的耐光性，不易发生颜色变化或褪色，能够保持长久的美观效果。
3. 耐候性强：透明氧化铁颜料能够抵御氧化、湿气、紫外线等外界环境因素的侵蚀，具有较好的耐候性。
透明氧化铁颜料广泛应用于各个领域，包括建筑涂料、汽车涂料、船舶涂料、油墨、塑料制品等。
在建筑涂料中，透明氧化铁颜料可以调整涂层的颜色，增强其装饰效果；在油墨中，透明氧化铁颜料可以提供鲜艳的印刷色彩；在塑料制品中，透明氧化铁颜料可以增加产品的美观性和吸光性。
二、氧化铁颜料氧化铁颜料是一种常见的无机颜料，其主要成分是铁氧化物。
氧化铁颜料的颜色多样，包括红色、黄色、黑色、棕色等。
具体颜色取决于氧化铁颜料中铁的氧化态。
氧化铁颜料具有以下特点：1. 颜色稳定：氧化铁颜料的颜色稳定性较高，不易受到光照、湿气等因素的影响，能够长时间保持其原有的色彩。
2. 耐热性强：氧化铁颜料能够在高温下保持稳定，不易发生颜色变化或褪色，适用于高温加工的领域。
3. 耐候性好：氧化铁颜料具有较好的耐候性，能够抵抗紫外线、氧化等因素的侵蚀，适用于户外产品。
氧化铁颜料广泛应用于涂料、油墨、塑料、橡胶等领域。
在涂料中，氧化铁颜料可以调整涂层的颜色，增加其装饰效果；在油墨中，氧化铁颜料可以提供丰富的印刷色彩；在塑料制品中，氧化铁颜料可以增加产品的色彩鲜艳度和耐候性。
混凝土中氧化铁颜料的使用方法及注意事项
混凝土中氧化铁颜料的使用方法及注意事项一、引言混凝土中氧化铁颜料的使用可以提高混凝土的美观度和耐久度。
然而，使用氧化铁颜料需要注意一些细节，以确保其效果最佳。
本文将介绍混凝土中氧化铁颜料的使用方法及注意事项，以帮助读者更好地应用氧化铁颜料。
二、氧化铁颜料的种类1. 红色氧化铁颜料：红色氧化铁颜料是最常用的一种，可以使混凝土表面呈现出温暖的色调。
2. 黄色氧化铁颜料：黄色氧化铁颜料可以使混凝土表面呈现出明亮的色调。
3. 棕色氧化铁颜料：棕色氧化铁颜料可以使混凝土表面呈现出自然的色调。
4. 黑色氧化铁颜料：黑色氧化铁颜料可以使混凝土表面呈现出沉稳的色调。
三、混凝土中氧化铁颜料的使用方法1. 颜料的添加量：混凝土中氧化铁颜料的添加量一般为混凝土总重量的2%~10%。
添加量过多或过少都会影响混凝土的性能。
2. 颜料的分散：颜料必须充分分散在混凝土中，否则会导致混凝土表面出现色差。
为此，可以将颜料先与水混合，再加入混凝土中，或者使用颜料分散剂。
3. 颜料的混合：颜料必须均匀地混合在混凝土中，否则会导致混凝土表面出现色差。
为此，可以使用机械搅拌器或手动搅拌器进行混合。
4. 颜料的质量：颜料的质量必须符合国家或地方标准，否则会影响混凝土的性能。
四、混凝土中氧化铁颜料的注意事项1. 避免颜料的堆积：在混凝土表面堆积颜料会导致表面出现色差。
2. 避免颜料的过度混合：颜料过度混合会导致混凝土表面出现色差。
3. 避免颜料的暴露：颜料暴露在阳光下会导致氧化，影响颜色的稳定性。
4. 避免颜料的过度添加：过度添加颜料会导致混凝土强度下降。
5. 避免颜料的污染：颜料必须保持干燥和清洁，否则会导致混凝土表面出现色差。
五、结论混凝土中氧化铁颜料的使用可以提高混凝土的美观度和耐久度，但需要注意一些细节，以确保其效果最佳。
在使用氧化铁颜料时，必须遵循正确的添加量和混合方法，避免过度添加和暴露，保持颜料的干燥和清洁，以确保混凝土表面的色彩稳定和均匀。
混凝土中氧化铁颜料的应用原理
混凝土中氧化铁颜料的应用原理一、前言混凝土是一种广泛应用于建筑、桥梁、道路等工程项目中的材料。
为了使混凝土具有更好的美观性和耐久性，人们常常使用氧化铁颜料来对混凝土进行颜色调整。
本文将详细介绍混凝土中氧化铁颜料的应用原理。
二、氧化铁颜料的特点氧化铁颜料是一种常用的颜料，其主要成分是铁氧化物，可以根据所含的铁氧化物的种类和比例来制备不同颜色的氧化铁颜料。
氧化铁颜料具有以下特点：1. 耐光性好：氧化铁颜料在阳光下不易褪色，可以长期保持颜色的稳定性。
2. 耐化学性好：氧化铁颜料对酸、碱、盐等化学物质具有一定的耐受性，不易受到腐蚀。
3. 色彩稳定性好：氧化铁颜料具有良好的色彩稳定性，可以长期保持颜色的鲜艳度和亮度。
4. 价格便宜：相对于其他颜料，氧化铁颜料的价格相对较低，使用成本较低。
5. 安全环保：氧化铁颜料是一种无毒、无害、环保的颜料，可以安全使用。
三、混凝土中氧化铁颜料的应用原理1. 颜色调整混凝土中氧化铁颜料的主要应用是进行颜色调整。
在混凝土中加入适量的氧化铁颜料，可以改变混凝土的颜色，使其更加美观。
2. 防止紫外线照射混凝土中加入适量的氧化铁颜料可以防止紫外线的照射。
紫外线会使混凝土表面发生变化，使其失去原有的美观度和耐久性。
加入氧化铁颜料可以使混凝土表面形成一层保护膜，起到防止紫外线照射的作用。
3. 增加硬度混凝土中加入适量的氧化铁颜料可以增加其硬度。
氧化铁颜料具有一定的抗压强度和硬度，可以弥补混凝土本身硬度较低的缺陷。
4. 提高耐久性混凝土中加入适量的氧化铁颜料可以提高其耐久性。
氧化铁颜料可以使混凝土表面形成一层保护膜，防止水分、酸、碱等化学物质的侵蚀，从而提高混凝土的耐久性。
四、氧化铁颜料在混凝土中的加入方法1. 干拌法干拌法是将氧化铁颜料与混凝土干混合，然后加水搅拌均匀。
这种方法操作简单，但易出现颜色不均匀的情况。
2. 浆液法浆液法是将氧化铁颜料与水混合制成浆液，然后将浆液加入混凝土中搅拌均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化铁颜料性能和使用介绍1前言氧化铁颜料是一类量大面广的无机彩色顾料，它的应用较为广泛，大量使用予建材、涂料、油墨、橡胶、塑料、陶瓷、玻璃制品、五金玻璃抛光、戏剧油彩、绘画、化妆品、药品着色、复印材料、催化剂、电子工业及录音录像磁性记忆材料等方面。
1氧化铁颜料具有卓越的颜料通性：1．1有高度的化学稳定性和物理耐牢度：1．1．1耐碱：对任何浓度的碱类以及其他种类碱性物质，尤其是建筑上常用的水泥、石灰灰浆等都是非常稳定的，并且对水泥建筑构件不发生粉化作用，亦不影响它的强度。
1．1．2耐酸：对一般弱酸和稀酸类具有一定的抗耐性能，但也能逐渐溶解于强酸中，特别是在加温和较浓情况下。
1．1．3耐光：在强烈的日光曝晒下色泽不变。
1．1．4耐热：在一定的温度极限内是稳定的，超过它的温度极限色泽就开始变化，随着温度的递增，变化的程度也就愈益显著，各个品种的温度极限如下：氧化铁黄超过130℃逐渐变色为红相氧化铁红超过300℃逐渐变色为深红氧化铁紫超过400℃逐渐变色为深红氧化铁黑超过100℃逐渐变色为暗红氧化铁棕超过130℃逐渐变色为红相铁绿超过200℃逐渐变色为暗红1．1．5耐气候影响：不受大气的寒暑、干湿等气候条件的影响。
1．1．6耐污浊空气：在任何污浊的气体中都是非常稳定的，如硫化氢、氧化碳、氧化硫、氯化氢、氧化氮等气体。
1．1．7耐水、耐油、耐溶剂的渗性：不溶解于水、各种矿物油、植物油和醚、酯、酮类等以及其他有机溶剂中，并且没有渗透现象。
1．2有明净的色泽和独特的色调氧化铁颜料的色泽非常明净纯正，并不用其他有机或无机色素加套润色。
虽然并不象某些有机颜料或其他颜料的色调那样鲜艳夺目，但是氧化铁颜料的色调具有独特的风格，其柔和、幽谐的色调悦目可亲，适用于住宅、公共场所、户内外的涂刷。
其庄严的色调，尤其适用于豪华大楼和宏伟端庄的建筑工程。
1．3优异的经济效果氧化铁颜料具有很高的着色力，细而均匀的颗粒度，保证了他的使用价值，加上较低的售价，保证了使用者的经济效果。
全世界用于着色的氧化铁颜料销售量估计在60～65万吨／年。
建筑业和涂料工业是最主要的用户。
氧化铁也用于非着色领域，如铁氧体、磁记忆材料、化工触媒等。
如果所有这些领域都计算在内，世界氧化铁的需要量接近l 007)吨／年，其中合成氧化铁占70％，天然氧化铁占30％。
我国氧化铁整个行业生产能力95年已近25～30万吨／年。
2下面将分述各种氧化铁颜料的性能和用途。
2．1水泥建材用氧化铁颜料2．1．1特性：色调美观而耐久、耐强烈的日光曝晒和气候变化，以及耐碱、耐灰浆等，对水泥的性质无损害的影响。
着色力强，有最适宜的颗粒细度和颗粒组织，分散性好。
2．1．2用途：适用于下列各种建筑结构和水泥制件的着色。
各种室内外的彩色混凝土表面和建筑表面。
如墙面、地坪、地砖、屋顶瓦、嵌板、水槽、砌块、标塔、彩色灰浆等。
彩色面瓦、脊瓦。
水磨石和马赛克花砖，用于敷饰室内外墙面、地面地坪、阶梯、门廊、通道等。
人造石。
如人造大理石、人造灰华石等。
石棉水泥，用于敷饰墙面嵌板、地石盖板、屋顶瓦、窗台、阶梯2．1．3使用方法：在混凝土制品件中氧化铁颜料用量限定在1～1 o％，越过高限会使制品件机械强度下降，一般在5～8％为宜，同时氧化铁颜料中不含铅、锌氧化物这两种化合物会影响凝固时间和凝固强度。
混凝土制品有时需在200。
C以上热压固化，因而对于在1 80℃可转化为铁红的黑色和棕色氧化铁必需先经过热稳定性处理。
如使用在水磨石上、底层厚2～3厘米，面层厚15厘米。
2．1．4应用：由于具有良好的耐候性、耐碱性、耐光性能，这些性能不是其他无机颜料或有机颜料所能兼有的，因此在建材都应用氧化铁颜料作为涂料和着色。
如墙面粉饰、人造大理石、磨石子地坪以及硅酸盐制品的着色。
在彩色水泥或混凝土路面的飞机跑道，寺庙外墙用的氧化铁黄，皇宫四周护城墙，使用氧化铁红起到表面粉饰的作用。
2．2在油漆中的应用2．2．1特性：氧化铁颜料耐强烈的目光曝晒、大气影响、耐污浊气体(如硫化氢等)、耐碱性好、防锈性能好、防腐蚀佳，具有装饰和标识作用，遮盖力和着色力强。
2．2．2用途：适用于各种涂料油漆的着色和保护物质。
如醇酸树脂类、胺基醇酸类、过氯乙烯树脂类、聚氨酯类、硝基类、聚酯类漆等。
此外，也适用于电泳漆、。
低漆、磁漆、铅笔漆、调和漆、烘漆、防锈漆、地板漆、水线漆等。
还可用于水性涂料、粉末涂料和塑料涂料等。
以及用于玩具漆、装饰漆、家具漆、房屋漆、车库漆、停车场漆、汽车面漆等等。
2．3．2使用方法：一般分为三步：润湿、研磨和分散(调漆)。
氧化铁颜料和漆料、填充料在配料槽中混匀，配成粗色浆、根据溶剂的加入量所得到的不同粘度而采用不同的研磨设备，如厚浆可用三辊机轧细，薄浆可用高效的砂磨机(立式或卧式)或球磨机研磨。
底漆一般在50微米左右，面漆要求在40微米左右，然后再在调漆槽中，加入树月旨、干料、溶剂等进行调漆分散、配色、调节粘度等、最后过．滤、成品包装。
2．2．4应用：氧化铁颜料具有很好的耐候性、纯度高、热稳定性好，与应用体系中的其他成份相溶性好，能吸收紫外线，防止基料降解，加上成本低廉，能广泛应用于涂料油漆中。
因有强遮盖力，对紫外线有极强的不透过性及很小的吸水性，在漆膜中能增强漆膜的机械强度，特别是在附着力方面的优良特点，其他的防锈颜料如红丹、锌黄等混合使用，能增强漆膜稳定性和机械强度，现广泛地应用于各种户外用漆、交通用漆、金属防锈用底漆及面漆中。
应用于涂料油漆中的氧化铁颜料有铁红、铁黄、铁棕、铁黑、铁绿、云母氧化铁、透明氧化铁的产品，其中量大面广的是铁红产品。
透铁最适宜用于汽车面漆、木材着色、罐头涂料、医药包装器着色等方面。
2．3橡胶和塑料用氧化铁颜料2．3．1特性：色调美观大方、着色力强、纯度高、能耐强烈的日光曝晒、耐大气影响、耐污浊气体和各种气候的变化。
耐碱性好、耐酸性较差。
对橡胶制品的被覆力相当大，遇日光、空气、酸碱在热硫酸中反应，遇硫磺或硫化氢均不起变化，具有补强效果，防止橡胶制品件的老化!在塑料制品件中热稳定性要求加工温度不太关键的成型工艺中。
对石棉塑料制品如刹车片、刹车板能增加摩擦系数和减少摩擦损耗。
在使用上经济实惠。
2．3．2用途：橡胶用氧化铁颜料能适用于下列各种橡胶制品。
各种内胎制品：汽车内胎、飞机轮内胎、自行车及人力车吠胎等。
模型制品：鞋底、鞋跟、瓶塞、热水袋、手套、球胎、橡胶瓦等。
硬质制品：化工材料、绝缘材料、蓄电池槽、医疗器具、文具制品等。
其他：管类、皮带、皮包、电线、防水雨布等。
塑料用氧化铁颜料适用于下列各种塑料制品件着色。
热固性塑料：尿醛塑料、三聚氰胺树脂塑料、酚醛塑料、泡沫塑料、石棉塑料(刹车片、刹车板等)制品．热塑性塑料；聚苯乙烯塑料、聚氯乙烯塑料(有色薄膜、塑料地板)、聚乙烯模塑料等中。
2．3．3使用方法：氧化铁颜料在橡胶上的使用方法：一般将生橡胶洗涤精制后，用机械处理使橡胶得到必要的可塑性，然后加入硫化剂和氧化铁颜料、氧化锌、碳酸钙等填充料进行控制得到橡胶原坯。
再加工成型各种橡胶品件。
氧化铁颜料在塑料上的使用方法：如使用在石棉塑料刹车板上的制品，取树脂、石棉、氧化铁颜料混合一起，以溶剂调整一定粘度后进行捏和和烘干，然后取石棉塑料放入压机I中成型，即成木纹装饰纸氧化铁颜料用于聚氯乙烯塑料的着色方法：先将氧化铁颜料和增塑剂(苯二甲酸二锌酯等‘)混合成厚浆(用量按吸油量大小分为2：1，1 1．1，l：o．5等)，放于平辊机或三辊机研磨(有透明薄膜和不透明薄膜)，然后根据透明或不透明薄膜配方将各组份和色浆调和均匀，直至不产生色丝、色点、颖粒为止。
把此着色的聚氯乙烯糊状物盛于涂布器中，顺势均匀地涂布于玻璃板上，待静止、流干、消泡后，．放入180℃鼓风机烘箱中，进行塑化，10分钟后取出冷却，即成聚氯乙烯无色或有色薄膜。
2．3．4应用：在橡胶塑料方面的应用中，具有不含铜、锰等重金属离子的氧化铁红可用于航空用轮胎，防止橡胶的老化。
氧化铁颜料具有着色力强，色泽纯正的特点，作为着色剂和填充剂应用在聚氯乙烯的塑料地板、聚氯乙烯有色薄膜中，在热固性塑料一电玉粉、胶木粉，以及聚烯烃等热塑性塑料方面都可使用：氧化铁颜料如制成色母粒或浆状制备物，在望料工业中将更受欢迎。
由于氧化铁颜料无毒，国外把透明氧化铁颜料用于塑料啤酒瓶的着色、医药用小瓶、食品包装塑料的着色，是一种新型的塑料用调入颜料。
2．4铁氧体磁性材料用氧化铁2 4．1特性：化学纯度高，颗粒细而均匀，呈球状结构，比表面积大，一般均在10～15平方米／克左右，晶型呈蜂窝状较佳，化学活泼性强，固相反应完善，化学杂质及可溶性盐分少。
它适用于其他一种或多种的金属元素的氧化物、氢氧化物、碳酸盐或草酸盐等以固相反应复合氧化物即成铁氧体磁性材料。
2．4．2用途：氧化铁与各种其他金属元素的氧化物和采用不同的反应条件能制成不同结晶构造来适用于各方面不同的应用要求。
如软磁性铁氧体制品、永磁性铁氧体制儡、旋磁性铁氧体制品、短磁性铁氧体制品、压磁性铁氧体制品。
2．4．3使用方法、将氧化铁与一种或多种其他金属元素的氧化物、氢氧化物、碳酸盐、草酸盐等按照一定的配比量置于球磨机中，混合磨细后取出烘干，然后在高温炉700～900。
C下加热预烧，再将预烧后的粉沫磨细放入压磨中成型，再移入11 00～1400℃焙烧和进行热处理等工序，待精致加工后即成铁氧体制品件。
2．4．4应用：氧化铁在电子工业中的应用，氧化铁粉子具有细而均匀，比表面积大，可达到10～15平方米／克，化学活泼性强的特点，它是铁氧体磁性材料的重要原料之一，氧化铁与锰、锌、镍、镁等金属元素结合组成的铁酸盐，具有尖晶型石结晶构造，广泛应用于各种磁铁和微波中。
对于磁性氧化铁一磁粉，具有很好的化学稳定性和热稳定性，以及在矫顽力磁带回线等优良的性能，已大量使用于各种类型的磁带、计算机、记忆材料、磁性塑料及探伤磁粉等制品件中Y—Fe：03，它是一种尖晶石型针状结晶构造的氧化铁，加上它的亚微米粒径，是制造录音、录像磁带的好材料。
因具有针状粒子，在涂布过程中，施加磁场后能得到更好的取向，是磁性记录材料的主要关键材料。
可用于录音、录像磁带、仪器磁带，其他如磁性塑料、电视机调音中心磁极片，会聚片等以及钢铁制件的表面探伤用。
目前国内生产的品种有探伤用球状磁粉、磁性塑料用高效率磁粉、录音磁带用针状磁粉、录像磁带用渗钴磁粉及仪器计测磁带用微颗粒磁粉。
2．5金属探伤用氧化铁2．5．1性能：氧化铁(磁性氧化铁)用于金属探伤具有下列特征；有括羡酌磁性j霄均匀的颊粒组织。
2．5．2用途：用于检查各种黑色金属材料桃械和各种磁性合釜的零件 (利用它的铁磁性检查各种钢铁材料的裂纹、伤疱睁起显示砟用，) 可以检查翻粗裂伤纹，以避免发生各种事故，’用于钢材、、钢藏：{蒈件，凿轴、齿轮、汽车和飞机零件等制品件的检查。
