实训一：_照明与配电线路
实训一：照明与配电线路

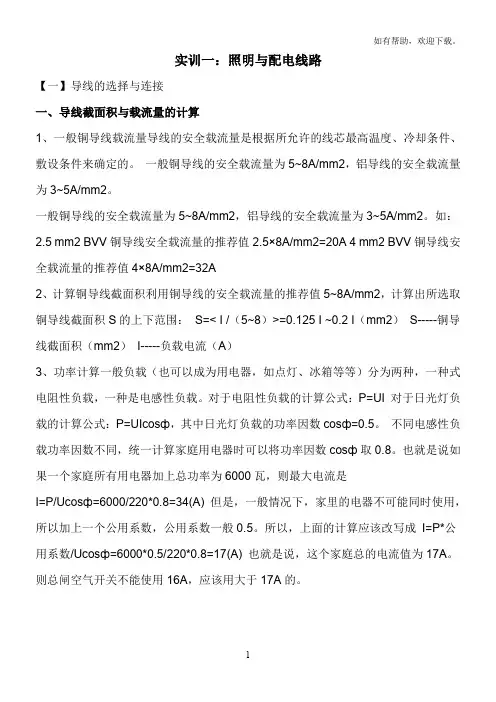

实训一：照明与配电线路【一】导线的选择与连接一、导线截面积与载流量的计算1、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
二、导线的连接1单股线直线驳接方法：1）、把两线线头的芯线成x形相交，互相绞绕1～2圈，2）．然后板直两线头。
3）．将每个线头在芯线上紧贴并绕6圈，用平口钳切余下的芯线，并钳平芯线的末端。
电路实训报告照明电路
一、实训目的通过本次照明电路实训，使学生对照明电路的基本组成、工作原理和安装方法有更深入的了解，提高学生的实际操作能力和安全意识。
二、实训时间2023年X月X日三、实训地点XXX实验室四、实训内容1. 照明电路的组成照明电路主要由电源、导线、开关、灯泡、插座等组成。
其中，电源提供电能，导线传输电能，开关控制电路的通断，灯泡将电能转化为光能，插座用于连接其他电器。
2. 照明电路的工作原理照明电路的工作原理是：电源通过导线将电能传输到开关，开关控制电路的通断，当开关闭合时，电能传输到灯泡，灯泡发光；当开关断开时，电路断开，灯泡熄灭。
3. 照明电路的安装方法（1）安装前，首先检查所有元器件是否完好，导线是否绝缘良好。
（2）根据设计图纸，将电源、开关、灯泡、插座等元器件安装在电路板上。
（3）用剥线钳剥去导线外皮，露出金属芯，并用万用表检测芯线的绝缘性能。
（4）按照电路图连接元器件，确保连接牢固、可靠。
（5）安装完毕后，进行通电试验，检查电路是否正常工作。
五、实训步骤1. 准备工作：熟悉实训内容，了解照明电路的基本组成和工作原理。
2. 安装电路：按照设计图纸，将元器件安装在电路板上。
3. 连接导线：剥去导线外皮，露出金属芯，按照电路图连接元器件。
4. 通电试验：接通电源，检查电路是否正常工作。
5. 故障排除：如电路出现故障，分析原因，进行修复。
六、实训心得通过本次照明电路实训，我深刻认识到以下内容：1. 照明电路是日常生活和生产中常见的电路，掌握其基本组成、工作原理和安装方法对提高生活质量和工作效率具有重要意义。
2. 实训过程中，我学会了使用剥线钳、万用表等电工工具，提高了实际操作能力。
3. 在安装电路时，我学会了如何根据电路图进行元器件的连接，掌握了电路的安装方法。
4. 实训过程中，我注重安全意识，严格按照操作规程进行，避免了安全事故的发生。
5. 通过团队合作，我学会了与同学们沟通交流，提高了团队协作能力。
照明电路实训心得5篇
照明电路实训心得5篇照明电路实训心得1有时候我们自以为简单地事情，当做起来的时候才知道并不是我们想像中的那么简单。
任何一事要做好都要掌握一定的技巧，还必须具备一定的素质才能完成。
一、焊接掌握焊接技术光靠看书和讲解是不行的。
所谓实习我们自己实际的去练习，去操作，要真正的把理论知识转到实际操作、实践中去。
不能只靠着自己的性子去操作，一定要在老师的指导和讲解下进行操作。
在焊接过程中要注意的是焊接的温度和时间。
焊接时要使电烙铁的温度高于焊锡。
但是不能太高，以烙铁接头的松香刚刚冒烟为好。
焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分。
焊点粗糙容易造成虚焊。
而焊接时间长，焊锡容易流淌，使元件过热容易损坏。
二、调试电路板通电后先测试VT1的集电极电位，使其在0、2—0、4V之间，如果该电压太低，则施加声音信号后，VT1不能退出饱和，VT2则不能导通;如果该电压超过VT2的死去电压，则静态时VT2就导通，是VL1和VL2电亮发光。
所以，对于灵敏度不同的电容话筒，以及β值不同的三极管，VT1的集电极电阻值的大小要通过调试来确定。
离话筒约0、5m距离，用普通大小音量讲话，VL1，VL2应随声音闪烁。
如需大声说话放光管材闪烁，可适当减小R3，也可更换β值更小的三极管。
三、学会看电路图看电路图首先要看电路图的框架结构有几部分、什么功能、每部分的组成结构和由什么元件组成。
并且要知道元件的特性、大小、形状等。
更重要的是知道电路的工作原理。
四、模拟制作印制电路板根据所给的原理图吧各个元件接在面包板上，然后调试。
在调试的过程中看看话筒的灵敏度是否高。
如果话筒灵敏度不够高，就用电位器代替一兆的电阻，再调试。
直到调试好为止。
五、制作印制电路板首先要准备好制作印制电路板的板子，不能太大、也不要太小。
根据原理图元件孔脚，包连通的部分用双面胶贴好。
剩余的部分用三氯化铁氧化掉，当需要被氧化的部分充分氧化后在打孔。
在安装元件的过程中要注意二极管、三极管、电容器的极性，不要装错。
室内照明线路安装实训报告范文（精选5篇）
室内照明线路安装实训报告室内照明线路安装实训报告范文（精选5篇）随着个人素质的提升，报告使用的次数愈发增长，不同种类的报告具有不同的用途。
那么报告应该怎么写才合适呢？下面是小编为大家收集的室内照明线路安装实训报告范文（精选5篇），欢迎阅读，希望大家能够喜欢。
室内照明线路安装实训报告1一、实习目的使我们对电气元件及电工技术有必须的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。
同时，通过实习得实际生产知识和安装技能，掌握室内照明线路、继电器控制线路及其元件的工作原理等电工技术知识，培养学生理论联系实际的潜力，提高分析问题和解决问题的潜力，增强独立工作潜力，培养学生团结合作，共同探讨，共同前进的精神。
二、时光安排时光任务星期一上午1、明确实习目的、资料、方式要求和进度2、学习基本工具的使用，电路安装的基本常识下午学习并安装室内照明电路星期二上午学习并安装电度表电路下午星期三上午学习并安装电动机的传动和点动控制电路下午学习并安装电动机的顺序控制电路星期四上午学习并安装电动机的逆反转控制电路下午写实习报告三、实习资料1、室内照明电路(1)目的要求a、熟悉实习工具的使用;b、掌握简单照明线路的基本接线(2)线路图：(3)步骤：a、按图接好导线，并固定在木板上;b、检查线路;c、通入电源，通过开关控制日光灯和灯泡，观察并记录现象;d、切断电源，拆除导线，2、电度表电路(1)目的要求a、了解电度表的工作原理和接线要求;b、接线时注意电度表的进出脚，不要接反，电度表工作时应竖直放置。
(2)线路图：电度表工作原理：电度表是利用电压和电流在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器计算出转盘转数而测出电能。
电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成(3)步骤：a、按图连接好导线b、检查线路;c、通入电源，合上空气开关，观察电度表转盘是否转动，记录现象;d、切断电源，拆除导线。
室内照明线路配置实训报告（精选7篇）
室内照明线路配置实训报告室内照明线路配置实训报告（精选7篇）在不断进步的时代，我们都不可避免地要接触到报告，报告中涉及到专业性术语要解释清楚。
那么你真正懂得怎么写好报告吗？下面是小编整理的室内照明线路配置实训报告（精选7篇），希望对大家有所帮助。
室内照明线路配置实训报告1一、实训目的1、通过实训进一步掌握电气安装与布线工艺。
2、掌握电路的故障自查，调试及排除故障的方法。
3、学习掌握简单的电路分析和设计方法。
二、实训要求1、根据设计题目要求画出原理图2、根据原理图画出电气接线图3、根据工艺要求进行接线。
4、调试并排除故障三、接线工艺1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、布线通道尽可能少，同时并行导线按主、控电路分类集中，单层密排，紧贴安装面布线3、接线无歪脖布线拿弯弧度要自然平滑，避免急弯，直角弯4、同一元件、同一回路的不同接点的导线间距离应保持一致。
5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无交叉布线现场检查，有交叉现象者不得分8、各元件的安装位置应齐整，匀称，间距合理，便于元件的更换9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路，以不妨碍后续布线为原则。
实训心得：1、通过一个星期的.实训，提高了我们理论水平和实际动手能力，掌握我电气电路图的基础知识，学会了设计简单的电路图以及如何看图接线。
在短期内学到了许多知识。
2、本次实训不长，但内容丰富包含多种能力和技能训练，例如：元件识别能力，组装能力，万用表测量能力，给平日我们只学理论知识的我们很好的实践机会。
3、培养了我们独立思考，克服困难，以及出现错误要冷静分析检查的能力，以及团队合作能力，并且学到了专业知识以外的很多东西，比如做事要有耐心，不可急躁，相信对以后有很大帮助。
照明线路的灯具实训报告
一、实训目的本次实训旨在通过实际操作，使学生掌握照明线路的安装与调试方法，熟悉各种灯具的安装要求和使用注意事项，提高学生的实践能力和安全意识。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院电工实验室四、实训内容1. 照明线路的原理及组成2. 照明灯具的种类及特点3. 照明线路的安装步骤4. 照明灯具的安装方法5. 照明线路的调试与验收五、实训过程1. 理论学习在实训开始前，我们首先进行了照明线路的相关理论知识学习。
通过查阅资料和教师讲解，我们对照明线路的原理、组成、种类及特点有了初步的了解。
2. 实践操作（1）照明线路的安装步骤1. 根据设计图纸，确定照明灯具的位置和数量。
2. 在施工现场，进行电缆敷设，确保电缆质量符合要求。
3. 根据灯具的位置，进行灯具支架的安装。
4. 将灯具与电缆连接，确保连接牢固。
5. 进行线路的绝缘测试，确保线路安全可靠。
6. 对照明线路进行试运行，检查照明效果。
（2）照明灯具的安装方法1. 螺口灯泡的安装：先将灯泡的螺纹部分插入灯具的螺纹孔中，然后用手轻轻旋转，使灯泡固定。
2. 吸顶灯的安装：先将灯具的支架固定在屋顶上，然后将灯具安装到支架上，确保灯具牢固。
3. 灯管的安装：先将灯管的固定支架安装到需要的位置，然后将灯管固定在支架上，确保灯管固定牢固。
3. 照明线路的调试与验收1. 对照明线路进行绝缘测试，确保线路绝缘良好。
2. 对照明灯具进行试运行，检查照明效果。
3. 检查照明线路的电压、电流是否正常。
4. 检查照明灯具的亮度是否满足要求。
5. 对照明线路进行验收，确保符合设计要求。
六、实训成果通过本次实训，我们掌握了以下知识和技能：1. 照明线路的原理及组成2. 照明灯具的种类及特点3. 照明线路的安装步骤4. 照明灯具的安装方法5. 照明线路的调试与验收七、实训体会1. 理论与实践相结合是学习电工技术的重要途径。
2. 安全意识是电工操作的关键，要严格遵守操作规程。
照明电路实训心得体会4篇
照明电路实训心得体会4篇为了锻炼学生的动手能力及激发学生的创新能力，我们班于20xx年4月14日－20日的一周时间内进展了电工实训。
在实训过程中，我们先后进展了家用供电线路实训、电机正反转实训、电机可点动可自锁实训、工作台自动往返循环控制线路实训。
在星期一的上午，我们进展了家用供电线路实训。
家用供电是一个电工所需掌握的最根本的技能。
虽然在日常生活中，我们已经接触过一些家用电器元件，但对它们如何布局尚不清楚。
首先指导老师介绍了一些元件的使用原理及接线时应注意的情况。
然后我们就按照原理图进展接线。
在刚开始时，一些元器件虽然理论上明白，但详细操作起来还有困难。
有的线接对了，但线路的布局不太美观。
我们就想别的同学请教，看看他们是怎样接线的。
很快，我们就掌握了，并开始一个一个的把元器件接起来。
首先我们接了一个过载保护器，然后是电度表。
在接闸刀开关的时候，我和我的伙伴产生了分歧。
因为在线路图上没有闸刀开关，但我应该加上一个。
按照常识，电度表和保护器在电表箱里，一般人看不见。
而闸刀开关，我们是能看见的，它控制着家庭总供电线路。
因此，我们额外的加了一个闸刀开关。
然后，我们又开始接日光灯。
在接日光灯的时候，因为它不像普通的白炽灯泡那样简单。
我们小心翼翼的接好之后，就开始接白炽灯泡了。
在接灯泡的时候，我犯了一个低级的错误。
虽然我知道应该把开关接在火线上，但我把零线也接到了开关的另一端，以至于我在按开关的时候产生了短路现象。
在随后接插座的过程中还是比较顺利的。
通过本次实训，加深了对供电网络的认知，加深了对日光灯电路、一灯两地控制、声光控延时电路、灯光可调电路的理解。
在星期二的中午我们做了电动机正反转实训。
刚开始，老师介绍了一些元器件的使用，接线。
但我们对接触器、空气开关、热继电器接触的太少，所以不是很理解。
指导老师说，“要想很明白这些器件的工作原理，就得去实践，但一定要注意平安，你可以不做，也要注意平安。
我们开始接线了，但有的器件怎样接还是不懂，但幸运的是我们是第一批进展实训的，而这些器件是刚购置的，一些器件的说明书还未扔掉，就这样我们一边看着说明书一边接线。
室内照明线路安装实训报告（通用5篇）
室内照明线路安装实训报告室内照明线路安装实训报告（通用5篇）在经济飞速发展的今天，报告的用途越来越大，报告成为了一种新兴产业。
你知道怎样写报告才能写的好吗？下面是小编为大家收集的室内照明线路安装实训报告（通用5篇），欢迎大家借鉴与参考，希望对大家有所帮助。
室内照明线路安装实训报告（通用5篇）1白驹过隙，日月如梭！我已经在贵公司实践一个多月了！在这期间，我体验着劳动的光荣与艰辛，在这里我学到了我离开校园的第一笔知识，这些都是从书本上学不到的知识，从体验公司的文化到亲身接触公司的每个部门的人员，从公司的年刊上，从其他员工的言谈中，有好的信息，也有不好的耳闻。
总之，我的感觉中，我们的公司还是在不断前进发展，从学校到社会的大环境的转变，身边接触的人也完全换了角色，老师变成上司，同学变成同事，相处之道完全不同。
在这巨大的转变中，我刚开始彷徨，迷茫，无法马上适应新的环境。
而在学校，有同学老师的关心和支持，每日只是上上课，很轻松。
但这个社会确实是这么的残酷，我得慢慢去适应这个社会，适应企业与企业之间残酷的竞争，适应同事与同事之间的勾心斗角，适应社会给我种种压力和挑战。
也许我是幸运的，刚来公司我就遇到了一位对我很好的设计师老师，王老师，他一直在纠正我以前在学校对社会的一些错误的看法。
还记得我第一天来公司的时候，王老师就跟我说“设计看起来简单，但是实际操作起来又很难，新人设计师经常会犯一些鄙夷避免的错误。
”在之后的工作中王老师一直是用这句话来体谅我犯的错。
在公司，非正式员工是没有独立谈客户，独立做方案的机会的，因为设计师怕你把客户给谈跑了，把方案给做砸了。
所以，王老师每次见客户都会带着我，给我实践、体验的机会，学习一下跟客户沟通交流的经验。
由于我住的离公司比较近，也已经养成每天7点起床的习惯，所以我每天都是第一个到公司的，领导也把单位的钥匙交给，这也是对我的一种信任。
每天的准备工作要做很多，可以打扫一下办公室，为其他同事创造一个优良的工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训一：照明与配电线路
二、导线的连接
1单股线直线驳接
方法：
1）、把两线线头的芯线成x形相交，互相绞绕1～2圈，
2）．然后板直两线头。
3）．将每个线头在芯线上紧贴并绕6圈，用平口钳切余下的芯线，并钳平芯线的末端。
两线剥缘层约10cm。
2、单股线T字驳接
方法：
1）.将支路芯线的线头与干线芯线十字相交，使支路芯线根部留出约2～3mm,然后按顺时针方向绕支路芯线，缠绕6圈后，用钳切去余下的芯线，并钳平芯线末端。
2）．较小截面芯线可先环绕成结状，然后再把支路芯线线头抽紧板直，紧密地缠绕6圈，剪去多余芯线，钳平切口毛刺。
（干路剥绝缘层3～5cm,支路10cm）
3、多股线驳接（7股、19股）
方法：
1）．先将剖去绝缘层的芯线头散开并拉直，接着把靠近绝缘层的1/3的芯线绞紧，然后把余下的2/3芯线头，分散成伞状，并将每根芯线拉直。
2）．把两个伞状芯线隔根对叉，并拉平两端芯线。
3）．把一端的7股芯线按2、2、3根分成三组，接着把第一组2根芯线板起，垂直于芯线，并按顺时针方向缠绕。
4）．缠绕2圈后，将余的芯线向右板直，再把下边第二组的2根芯线板直，也按同一方向紧紧压着前2根芯线缠绕。
5）．缠绕2圈后，也将余下的芯线向右板直，再把下边第三组的3根芯线板直，按顺时针方向紧紧压着前4根板直的芯线向右缠绕。
6）．缠绕3圈后，切去每组多余的芯线，钳平线端。
7）．用同样方法再缠绕另一边。
（剥绝缘层长度为20～25cm）
3、多股线Ｔ字驳接
方法：
1）．把分支芯线散开并拉直，接着把近绝缘层1/8的芯线绞紧，把支路线头7/8的芯线分成二组、一组4根，另一组3根并排齐，然后用一字螺丝刀将干线撬开二组，把支路4根芯线的一组插入干线两组芯线中间，而把3根芯线的一组支路放在干线芯线的前面。
2）．把右边3根芯线一组在干线右边按顺时针紧紧缠绕3～4圈，钳平线端，再把左边4根芯线的一组按逆时针方向缠绕。
3）．逆时针缠绕4～5圈后，钳平线端。
19股铜芯线驳接方法：将芯线的中间剪去4～6根芯线，连接后，在连接处尚须进行钎焊，以增加其机械强度和改善导电性能。
4、羊眼圈制作
作用：使导线连接牢固
根据螺丝直径剥绝缘长度根据公式C=2πr计算
单股芯线压接弯法
a)绝缘层根部约3mm处向外侧折角 b)按略大于螺钉直径为弯成圆弧
c)剪去芯线余端 d)修正圆圈成圆
下图的8种压接都不规范；图a的压接圈不完整，接触面积太小；图b的线头根部太长，易与相邻导线碰触造成短路；图c的导线余头太长，压不紧，容易造成接触面积小；图d的压接圈径太小，装不进螺钉；图e 的压接圈不圆，压不紧，容易造成接触不良；图f的余头太长，容易发生短路或触电事故；图g只有半个圆圈，压力住；图h的软线线头未拧紧，有毛刺，容易造成短路。
不规范的压接圈
【二】简单照明控制线路
一、照明线路的定义：是电网提供照明电压，我国标准为220V、50HZ，照明电源取
自三相四线制，低压线路上任一根相线与中性线构成照明电路的线路。
二、组成：由电源、导线、开关、用电设备组成。
1、开关
分类：闸刀开关、平开关、按钮开关、拉线开关、86式开关、双联开关、空气开关1）闸刀开关：
A、安装要求：垂直安装，手柄向上闭合，合闸迅速。
B、保险丝安装：呈现“S”型，方便装接，在保险丝的中点用螺丝刀轻轻压扁，
短路时熔丝容易在中间烧断，方便装接，电弧不会烧坏螺丝。
C、接线要求：上进线下出线
2)空气开关（空气断路器）
是一种可以切断线路故障的保护器，当电路中发生短路过载，欠电压等不正常的现象时，能自动切断电路（俗称自跳闸）或在正常情况下用来作不太频繁的切换电路。
A、分类：塑料外壳式和万能式
B、结构：由动、静触头、灭弧室和操作机构、电磁脱扣器、热脱扣器、手动脱扣器以及外壳等部分组成。
有的空气断路器还带欠电压脱扣器。
四、常用照明灯具、开关及插座的安裝：
1、白炽灯照明线路
白炽灯的结构简单，使用可靠，价格低廉，裝修方便。
（1）灯具：
1）灯泡由灯丝、玻璃壳和灯头三部分組成。
工作原理：灯泡的灯丝一般都是用制成的，当钨丝通过电流時，就被燃至白炽而发光。
