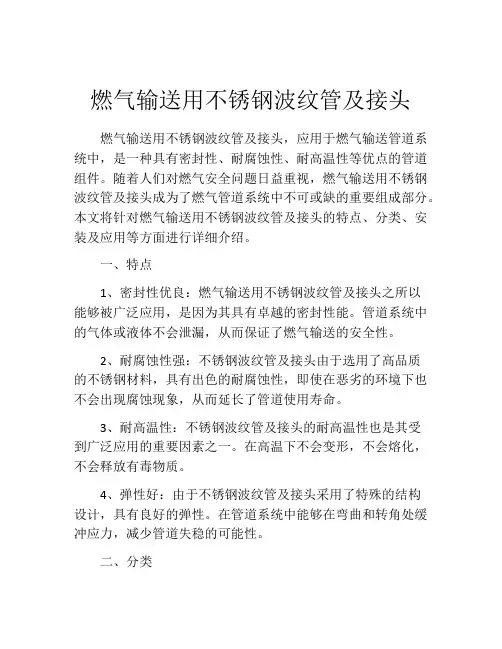

燃气输送用不锈钢波纹管及接头
燃气输送用不锈钢波纹管及接头
燃气具用定尺不锈钢波纹软管
1、燃具用不锈钢软管
产品名称：燃具用不锈钢软管
型号：JB—10
规格：D10，长度300，500，800，1000，1200，1500
接头：双头G1/2″，G1/2″加软插，双头软插
工作压力：0.6 MPa
技术参数：
型号规格连接方式工作压力备注
JB-10 D10×300～1500 螺纹＋螺纹≤0.5 热水器，燃气壁挂炉
软插＋螺纹≤0.5 格林式接口燃具
软插＋软插≤0.5 格林式接口燃具
产品特点：
燃具不锈钢软管采用一体制造技术，管体表面包履透明PVC防护套，是专门用于室内气源终端与燃气用具的连接。接头采用全金属连接，有效地杜绝了橡胶的老化、和胶管被老鼠咬及老化而产生的漏气、中毒、爆炸等等安全隐患。该产品耐腐蚀、使用寿命长、弯曲性能好、连接方便、外表美观，使用更安全，相对价格更便宜。
2、燃具用不锈钢软管
产品名称：燃具用不锈钢软管
型号：JB—10
规格：D10，长度300，500，800，1000，1200，1500
接头：双头G1/2″，G1/2″加软插，双头软插
工作压力：0.6 MPa
技术参数：
产品特点：
燃具不锈钢软管采用一体制造技术，管体表面包履透明PVC防护套，是专门用于室内气源终端与燃气用具的连接。接头采用全金属连接，有效地杜绝了橡胶的老化、和胶管被老鼠咬及老化而产生的漏气、中毒、爆炸等等安全隐患。该产品耐腐蚀、使用寿命长、弯曲性能好、连接方便、外表美观，使用更安全，相对价格更便宜。
3、集成灶燃气用管
产品名称：集成灶燃气用管
材质：SUS304
用途：集成灶内部燃气用连接软管
连接方式：一头内丝G1/2一头外丝G1/2，一头内丝G1/2另一头格林式外观形式：包塑式，裸波纹管型
4、燃具用不锈钢软管
产品名称：燃具用不锈钢软管
型号：JB—10
规格：D10，长度300，500，800，1000，1200，1500
接头：双头G1/2″，G1/2″加软插，双头软插
工作压力：0.6 MPa
技术参数：
型号规格连接方式工作压力备注
JB-10 D10×300～1500 螺纹＋螺纹≤0.5 热水器，燃气壁挂炉软插＋螺纹≤0.5 格林式接口燃具
软插＋软插≤0.5 格林式接口燃具
产品特点：
燃具不锈钢软管采用一体制造技术，管体表面包履透明PVC防护套，是专门用于室内气源终端与燃气用具的连接。接头采用全金属连接，有效地杜绝了橡胶的老化、和胶管被老鼠咬及老化而产生的漏气、中毒、爆炸等等安全隐患。该产品耐腐蚀、使用寿命长、弯曲性能好、连接方便、外表美观，使用更安全，相对价格更便宜。
5、燃气表具软管
产品名称：燃气表具软管
型号：JB-01
规格：D15，D20，长度200
波距：4㎜
技术参数：
型号规格表头连接管道连接备注
JB-01 D20×200 M30×2 G1/2″，G3/4″G4家用表
.
M33×1.5 G1/2″，G3/4″
M36×2 G1/2″，G3/4″
产品特点：
1、管体采用SUS304不锈钢制造，产品耐腐蚀，使用寿命长；
2、连接方便，可消除位移偏差，可向任意方向位移且不需用其它接头连接，
提高施工效率；
3、更换燃气表时采用此连接方法，可避免因表型或表距的变化而产生的更
换和安装的困难。
6、燃气表具软管
型号：JB-01
规格：D15，D20，长度200
波距：4㎜
技术参数：
产品特点：
1、管体采用SUS304不锈钢制造，产品耐腐蚀，使用寿命长；
2、连接方便，可消除位移偏差，可向任意方向位移且不需用其它接头连接，提高施工效率；
3、更换燃气表时采用此连接方法，可避免因表型或表距的变化而产生的更换和安装的困难。
(可埋式)不锈钢波纹软管专用管件
1、铜制专用螺母
材质：59-1铜，表面镀镍处理
型号：JM-1
规格：G1/2″，G3/4″
工艺：锻制，采用内部特殊结构制造而成，用途：专门用于可埋管与其它管件连接使用
2、F型分路器
材质：59-1铜，表面镀镍处理
型号：JM-5
规格：DN15，M30×2，G1/2″-2，
DN20， M30×2，G3/4″-2 工艺：锻制，专利产品
用途：专门用于燃气表后可埋管分路连接使用3、外丝三通
材质：59-1铜，表面镀镍处理
型号：JM-6
规格：DN15， G1/2″-3，
DN20， G3/4″-3
工艺：锻制，专利产品
用途：专门用于可埋管中途分路连接使用
4、内外丝异径接头-壁挂炉特用
材质：59-1铜
型号：JM-4
规格：M30×2 G1/2″
工艺：锻制
用途：专门用于燃气壁挂炉大小接送转换5、软管转换器
材质：59-1铜，表面镀镍处理
型号：JM-7
规格：G1/2″，另一头软插
工艺：锻制
用途：专门用于可埋管终端与燃气用具之连接时转换用，可以省略灶具管。
6、双外丝接头
材质：59-1铜，表面镀镍处理
型号：JM-3
规格：G1/2″-2 G3/4″-2
工艺：锻制
用途：专门用于可埋管与其它管件连接使用7、丁晴橡胶密封圈
材质：丁晴橡胶
. 型号：FO-2
用途：用于管件之间密封
8、聚四氟乙烯密封圈
材质：聚四氟乙烯
型号：FO-1
用途：专门用于管件之间高强度密封
耐温：耐温－30℃～200℃
9、管卡
.
材质：PE
型号：JA-1
规格：D15，D20
用途：专门用于可埋管与墙面固定
(可埋式)不锈钢波纹软管专用球阀
1、带底坐阀
. 材质：黄铜，表面镀镍处理
型号：JQ-2
规格：DN15
压力：1.6MPa
适用介质：油，气，水
螺纹：G1/2″-2
用途：可埋管终端与燃具用连接
2、直角外丝球阀
材质：黄铜，表面镀镍处理
型号：JQ-4
规格：DN15
压力：1.6MPa
适用介质：油，气，水
螺纹：G1/2″-2
用途：可埋管终端与燃气热水器、壁挂炉等连接3、灶前阀
材质：黄铜，表面镀镍处理
型号：JQ-1
规格：DN10
压力：1.6MPa
适用介质：油，气，水
螺纹：G1/2″
用途：可埋管终端与燃气具连接处阀门4、双外丝总阀
材质：黄铜，表面镀镍处理
型号：JQ-3
规格：DN15
压力：1.6MPa
适用介质：油，气，水
螺纹：G1/2″-2
用途：燃气表表合气源总阀门
(可埋式)不锈钢波纹软管专用工具1、挤波器
