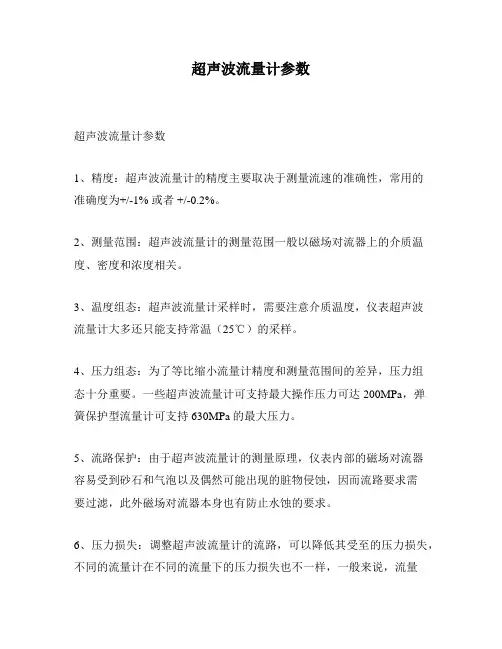

1、精度：超声波流量计的精度主要取决于测量流速的准确性，常用的
准确度为+/-1% 或者 +/-0.2%。
2、测量范围：超声波流量计的测量范围一般以磁场对流器上的介质温度、密度和浓度相关。
3、温度组态：超声波流量计采样时，需要注意介质温度，仪表超声波
流量计大多还只能支持常温（25℃）的采样。
4、压力组态：为了等比缩小流量计精度和测量范围间的差异，压力组
态十分重要。
一些超声波流量计可支持最大操作压力可达200MPa，弹
簧保护型流量计可支持630MPa的最大压力。
5、流路保护：由于超声波流量计的测量原理，仪表内部的磁场对流器
容易受到砂石和气泡以及偶然可能出现的脏物侵蚀，因而流路要求需
要过滤，此外磁场对流器本身也有防止水蚀的要求。
6、压力损失：调整超声波流量计的流路，可以降低其受至的压力损失，不同的流量计在不同的流量下的压力损失也不一样，一般来说，流量
越大压力损失越小，因此在实际安装该仪表时，需要严格控制压力损
失的大小。
7、耗电量：超声波流量计的耗电量一般0.5-2W，由脉冲转换，过程变送，仪表本身信号放大等组成，安装时要考虑仪表是否可以满足要求。
8、工作温度：超声波流量计的适用温度主要受介质温度和机体环境温
度有关，一般来说，该设备工作温度基本可达80℃，而在安装或调试时，介质与机体环境温度应达到指定值。
TDS-100H便携式超声波流量计作业指导书
河南鸿泰节能技术有限公司作业指导书批准:张丕炎HTJN/ZY02TDS-100H便携式超声波流量计作业指导书1.用途仪器适用于从管道外面测量流体的流量。
2.主要技术参数2.1测量范围：管道外径：Φ20 ~ 6000mm最大流速：32m/s流体温度：-40 ~ 200℃基本误差：±1%2.2使用条件2.2.1仪器使用的环境温度应在-10℃～45℃之间，相对湿度<85％，探头工作温度-40℃~ 200℃。
2.2.2仪器使用时，应尽量保持仪器的平稳，防止强烈振动。
2.2.3仪器在室外使用时，不要让仪器长时间暴露在灼热的阳光下，也不要让雨、雪等淋落到仪器上。
2.2.4在移动仪器时，要小心发生不必要的冲击和震动，否则可能发生故障。
建议在携带搬运时将仪器装入手提箱内。
2.2.5不能在有灰尘或腐蚀性气体的环境中使用。
2.2.6不要将重物放在电源线上，受损的电源线可能导致短路或电击。
电源线受到损坏应及时更换。
2.2.7安装探头的位置，应选择直管段长度足够，管内尽可能少含有气泡，管内壁不能有过厚的垢，探头易于安装的地点。
3.开机3.1选择安装位置3.1.1满足直管段的要求上游侧10D以上，下游侧5D以上的测试要求。
3.1.2上游侧大约30D以内没有干扰流动状态的因素。
3.1.3管道内必须充满液体，液体内不含气泡或其他异物，。
3.1.4仪器安装的管道周围有足够的维护空气，能使人站着工作。
3.2安装方法的选定3.2.1 使用Z型安装方法的情况：一般在100mm以上的管道上使用。
a．安装空间较小时；b．要测量的是浑浊高的液体；c．管道是水泥砂浆衬里；d．管道陈旧，认为管道内壁附着一定的结垢时。
3.2.2使用V型安装方式的情况：一般建议在20-300mm的管道上使用。
3.3安装面的处理安装仪器部分管段的表面，如有沥青、铁锈、腐蚀和凸凹不平时，要用砂纸或稀释剂等将杂物清除干净，其宽度为仪器安装尺寸（L）+200mm的圆周表面。
超声波流量计的技术参数
超声波流量计的技术参数超声波流量计的技术参数包括：
1. 测量范围：一般为0-10m/s或者更大。
2. 精度：一般为±1%或者更小。
3. 分辨率：一般为0.001m/s或更小。
4. 工作温度：一般为-40℃~+80℃。
5. 压力等级：一般为PN6~PN40。
6. 连接方式：一般为法兰连接或插入式连接。
7. 输出信号：一般为4-20mA、RS485、HART等模拟或数字信号输出。
8. 电源要求：一般为24VDC。
9. 防爆等级：一般为ExdⅡCT4等级。
10. 测量介质：一般为液态或气态介质。
11. 适用管径范围：一般为DN15~DN3000。
12. 测量粘度范围：一般为0.1~2000mPa·s。
13. 抗干扰能力：一般为可靠性高，抗干扰能力强。
14. 安装方式：一般为垂直或水平方向安装。
15. 自诊断能力：一般能够自动进行诊断并输出诊断结果。
燃气超声波流量计执行标准
燃气超声波流量计执行标准一、量程范围燃气超声波流量计的量程范围应根据具体使用场合和实际需求进行选择。
通常情况下，燃气超声波流量计的量程范围应在1:5至1:20之间，即最大流量应为最小流量的20倍左右。
在选择量程范围时，应考虑被测流体的最大流量和最小流量，以确保燃气超声波流量计能够准确地测量整个流量范围。
二、准确度等级燃气超声波流量计的准确度等级应符合国家或行业标准的要求。
一般来说，燃气超声波流量计的准确度等级应在±1%至±3%之间。
在选择准确度等级时，应考虑测量要求、流体特性以及安装条件等因素。
同时，应选择具有高准确度等级的燃气超声波流量计，以提高测量精度和可靠性。
三、安装要求1. 燃气超声波流量计应安装在水平或倾斜的管道上，以确保流体充满管道并避免气体积聚。
对于垂直管道，建议在底部安装一个偏流器，以使流体稳定地流动并减少气体积聚。
2. 在安装燃气超声波流量计时，应避免在管道中存在明显的突出物或凹槽，以避免干扰流体的流动并影响测量精度。
3. 应根据燃气超声波流量计的型号和规格选择合适的管道尺寸和材质，以确保测量准确性和长期稳定性。
4. 在安装燃气超声波流量计时，应遵循制造商的安装指南和要求，以确保正确的安装和操作。
四、调试与校准1. 在安装完成后，应对燃气超声波流量计进行调试和校准，以确保其正常运行并满足测量要求。
2. 调试和校准应按照制造商的说明书和操作指南进行，通常包括以下步骤：检查管道是否充满流体、检查管道是否存在振动或噪声、调整流速以获得最佳信号、进行零点和量程校准等。
3. 在调试和校准过程中，应使用标准流量计或其他可靠的测量设备进行比较和验证，以确保燃气超声波流量计的准确性和可靠性。
4. 如果发现燃气超声波流量计存在误差或故障，应及时进行调整或维修，以确保其满足测量要求和安全标准。
五、运行维护1. 应定期对燃气超声波流量计进行检查和维护，以确保其正常运行和长期稳定性。
超声波流量计标准
超声波流量计标准
超声波流量计是一种利用超声波传感器测量流体流速的装置。
它具有非接触式测量、精度高、可靠性强等特点，因此在工业生产中得到了广泛的应用。
然而，为了确保超声波流量计的测量结果准确可靠，需要严格遵守一系列的标准。
首先，超声波流量计的安装必须符合相关的标准要求。
安装位置应该避免有气泡、悬浮物和颗粒物的干扰，同时要保证传感器与管道轴线平行，以确保测量的准确性。
此外，安装过程中还需要考虑到流体的温度、压力等因素，以确保测量的准确性和稳定性。
其次，超声波流量计的使用和维护也需要按照标准进行。
在使用过程中，需要定期对设备进行校准和维护，以确保测量结果的准确性。
同时，操作人员需要接受专业的培训，了解设备的使用方法和注意事项，以免操作不当导致测量结果出现偏差。
另外，超声波流量计的精度和可靠性也是衡量其标准的重要指标。
在选型时，需要根据实际的测量要求和工况条件选择合适的设备型号，并严格按照厂家提供的使用说明进行安装和使用。
此外，还需要定期对设备进行性能验证和检定，以确保其测量结果的准确
性和可靠性。
总的来说，超声波流量计的标准涉及到设备的安装、使用、维
护和性能验证等方方面面。
只有严格按照标准要求进行操作，才能
确保流量计的测量结果准确可靠，为工业生产提供有力的数据支持。
因此，对于超声波流量计的使用单位和操作人员来说，熟悉并严格
遵守相关的标准要求是至关重要的。
超声波明渠流量计标准
超声波明渠流量计标准超声波明渠流量计是一种用于测量明渠中水流量的设备，它利用超声波技术来实现非接触式的流量测量，具有测量精度高、稳定性好、维护方便等优点，因此在水利工程、环保监测、水务管理等领域得到了广泛应用。
为了确保超声波明渠流量计的准确性和可靠性，制定了一系列的标准来规范其设计、安装、使用和维护。
本文将对超声波明渠流量计的标准进行详细介绍。
首先，超声波明渠流量计的设计标准是保证其测量精度和稳定性的关键。
在设计过程中，需要考虑到流速范围、流量范围、水质情况等因素，选择合适的传感器类型、安装位置、测量原理等。
同时，还需要考虑到防雷、防水、抗干扰等环境因素，确保设备在恶劣环境下也能正常工作。
此外，设计标准还包括了设备的外观尺寸、显示界面、操作按钮等方面，以便用户能够方便地进行操作和观测。
其次，超声波明渠流量计的安装标准是保证其测量准确性的重要环节。
在安装过程中，需要严格按照标准要求选择安装位置，保证水流稳定、无漩涡、无波动，避免因水流条件不佳导致测量误差。
同时，还需要注意传感器与水面的距离、安装角度、固定方式等细节，确保传感器能够正常接收和发送超声波信号，从而实现准确的流量测量。
再次，超声波明渠流量计的使用标准是保证其长期稳定运行的关键。
在使用过程中，需要定期对设备进行校准、清洁、维护，以确保测量精度和稳定性。
同时，还需要严格按照使用手册要求进行操作，避免因错误操作导致设备损坏或测量误差。
另外，还需要对设备进行定期的性能检测和维护记录，以便及时发现和解决问题，确保设备的长期稳定运行。
最后，超声波明渠流量计的维护标准是保证其使用寿命和稳定性的关键。
在维护过程中，需要注意设备的清洁、防尘、防水、防腐蚀等工作，确保设备的各个部件能够正常运行。
同时，还需要定期对设备进行性能检测和维护记录，及时发现和解决问题，保证设备的长期稳定运行。
综上所述，超声波明渠流量计的标准涵盖了设计、安装、使用和维护等方方面面，通过严格遵守这些标准，能够确保设备的测量精度和稳定性，为水利工程、环保监测、水务管理等领域提供可靠的数据支持。
超声波流量计标准
超声波流量计标准超声波流量计是一种利用超声波测量流体流速的仪器，广泛应用于工业生产、环境监测、水利水电等领域。
超声波流量计的标准化对于保障其测量准确性、稳定性和可靠性具有重要意义。
本文将介绍超声波流量计的标准要求和相关内容。
首先，超声波流量计的标准化涉及到测量原理、技术要求、性能指标、安装要求、维护和校准等方面。
在测量原理方面，超声波流量计应符合声学测量原理，能够准确地测量流体流速。
在技术要求方面，超声波流量计应具备良好的抗干扰能力，能够适应复杂的工况环境。
在性能指标方面，超声波流量计应具有高精度、高稳定性和高可靠性。
在安装要求方面，超声波流量计应能够方便快捷地安装在流体管道上，并且能够保证测量的准确性。
在维护和校准方面，超声波流量计应具备良好的维护性能，能够方便地进行维护和校准工作。
其次，超声波流量计的标准化还涉及到相关的测试方法和标准规范。
在测试方法方面，超声波流量计的标准化应包括静态测试和动态测试两种方法，能够全面地评估超声波流量计的性能。
在标准规范方面，超声波流量计的标准化应参照国际标准和行业标准，确保超声波流量计在设计、制造、安装和使用过程中能够符合相关的标准要求。
最后，超声波流量计的标准化工作需要相关部门、企业和科研单位的共同努力。
相关部门应制定相关的标准和规范，指导超声波流量计的设计、制造和使用；企业应严格按照标准要求进行生产制造，并加强质量管理和技术改进；科研单位应加强相关技术研究和创新，推动超声波流量计技术的发展和进步。
总之，超声波流量计的标准化是保障其测量准确性、稳定性和可靠性的重要手段，需要各方共同努力，确保超声波流量计能够更好地为工业生产、环境监测、水利水电等领域提供精准的流量测量数据。
超声波流量计技术指标
超声波流量计技术指标超声波流量计是一种广泛应用于工业领域的流量测量装置，利用超声波传感器测量流体的流速和流量。
超声波流量计具有许多优点，例如可靠性高、精度高、非侵入式测量、适用于各种管道材料和流体等，因此在很多领域得到了广泛的应用。
超声波流量计的技术指标包括测量精度、测量范围、输出信号、测量方式等。
首先是测量精度。
超声波流量计的测量精度通常可以达到0.5%~1%。
这是由于超声波流量计利用超声波传感器测量流体的流速，通过对流速进行积分运算得到流量。
传感器的准确度和稳定性非常重要，它们会影响测量结果的准确性。
其次是测量范围。
超声波流量计的测量范围通常是根据管道内径来确定的。
一般来说，超声波流量计适用于内径为DN15~DN6000的管道，能够测量的流速范围为0.1 m/s~25 m/s，流量范围可达到0.01m³/h~1000000 m³/h。
因此，超声波流量计可以应用于各种不同尺寸的管道和流量要求。
另一个重要的技术指标是输出信号。
超声波流量计通常提供多种输出信号选项，如模拟信号输出、数字信号输出和总线信号输出。
模拟信号输出一般为4~20 mA或0~10 V，可以直接连接到控制系统中进行实时监测和控制。
数字信号输出一般为RS485或RS232接口，可以与计算机或其他设备进行通信。
总线信号输出一般为MODBUS、HART、PROFIBUS等，可以与现场总线系统进行集成。
最后是测量方式。
超声波流量计的测量方式有成对差距法、多普勒频移法和时间差法等。
成对差距法是最常用的方法，通过将超声波沿着流体的流动方向和相反方向传播，测量声波传播的速度差来计算流速和流量。
多普勒频移法则是通过测量超声波在流体中的频率变化来计算流速和流量。
时间差法则是通过测量超声波在流体中传播的时间差来计算流速和流量。
不同的测量方式适用于不同的流体和流速范围。
总之，超声波流量计是一种高精度、范围广、稳定可靠的流量测量设备。
