最新常用色环电阻
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值：4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- %兰 6 6 1000000 +/- %紫7 7 +/- %灰8 8 0白9 9 00 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
(整理)色环电阻阻值对照表
一、四色环：
二、第四环决定第一、第二环颜色组合：
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：
四、五色环：
如果第五条色环为黑色，一般用来表示为绕线电阻器。
如果第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
五、五色环阻值范围：
第四环颜色为：
银、金、黑、色是欧姆级的，棕、红、橙、色是千欧级的，黄、绿、蓝色是兆欧级的。
色环电阻

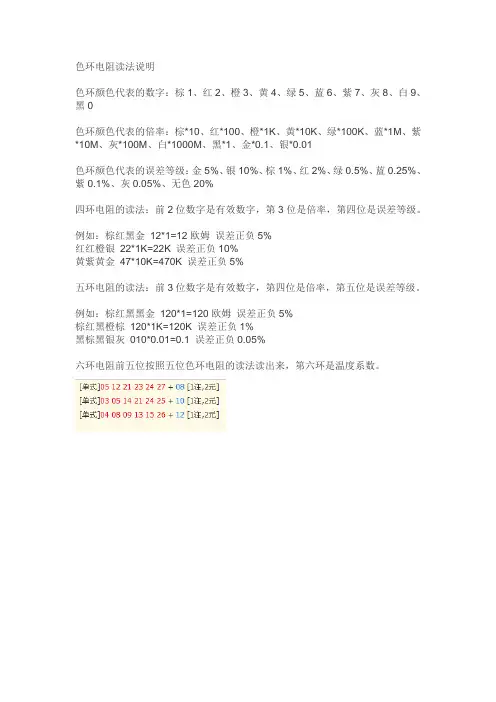

色环电阻读法说明
色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0
色环颜色代表的倍率：棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01
色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%
四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。
例如：棕红黑金12*1=12欧姆误差正负5%
红红橙银22*1K=22K 误差正负10%
黄紫黄金47*10K=470K 误差正负5%
五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。
例如：棕红黑黑金120*1=120欧姆误差正负5%
棕红黑橙棕120*1K=120K 误差正负1%
黑棕黑银灰010*0.01=0.1 误差正负0.05%
六环电阻前五位按照五位色环电阻的读法读出来，第六环是温度系数。
色环电阻常用电阻阻值表
色环电阻常用电阻阻值表什么是色环电阻？色环电阻是一种通过颜色编码标识电阻值和容差的电子元件。
每个颜色表示一个数字，根据电阻上的颜色环顺序排列，可以计算出电阻值。
色环电阻的读法色环电阻通常有四个或五个色环，每个色环对应一个数字或倍率。
读法步骤如下：1. 从左到右读出前两个色环：表示电阻值的第一个数字和第二个数字。
2. 读取第三个色环：表示电阻值的乘数（即后面加几个 0）。
3. 读取第四个色环（可选）：表示电阻值的容差。
对于四环电阻，容差为金色为±5%，银色为±10%。
色环电阻的颜色编码 | 颜色 | 数字 | |---|---|| 黑色 | 0 || 棕色 | 1 || 红色 | 2 || 橙色 | 3 || 黄色 | 4 || 绿色 | 5 || 蓝色 | 6 || 紫色 | 7 || 灰色 | 8 || 白色 | 9 |色环电阻的倍率编码| 颜色 | 倍率 ||---|---|| 无色 | 1 || 金色 | 0.1 || 银色 | 0.01 |常用电阻阻值表以下列出了一些常用电阻值及其对应的颜色编码： | 电阻值(Ω) | 颜色编码 ||---|---|| 1 | 棕色黑红 || 10 | 棕色黑橙色 || 100 | 棕色黑黄色 || 1k | 棕色黑绿色 || 10k | 棕色黑橙色金 | | 100k | 棕色黑黄色金 | | 1M | 棕色黑绿色金 | | 10M | 棕色黑橙色银 | | 100M | 棕色黑黄色银 | 其他注意事项如果电阻上只有三个色环，则第三个色环表示容差，而不是乘数。
有些电阻可能有额外的色环，表示温度系数或其他特性。
电阻值可能存在一些偏差，这通常在电阻体上或数据表中注明。
色标法电阻阻值计算表格
色标法电阻阻值计算表格
在色标法中，通常使用四个色环来表示电阻器的阻值。
前两个色环代表电阻器的前两位数字，第三个色环代表乘以的数量级，第四个色环代表电阻器的容差。
以下是一个常见的色标法电阻阻值计算表格：
颜色数字乘以的数量级容差。
黑0 1 /。
棕 1 10 ±1%。
红 2 100 ±2%。
橙 3 1,000 /。
黄 4 10,000 /。
绿 5 100,000 ±0.5%。
蓝 6 1,000,000 ±0.25%。
紫7 10,000,000 ±0.1%。
灰8 100,000,000 ±0.05%。
白9 1,000,000,000 /。
通过这个表格，我们可以根据电阻器上的色环的颜色来确定电阻器的阻值。
例如，如果一个电阻器的色环依次是棕色、黑色、红色、金色，那么它的阻值可以通过表格来计算，第一位数字是1，第二位数字是0，乘以的数量级是100，容差是±5%，所以这个电阻器的阻值是1000欧姆，容差是5%。
除了四色环表示阻值的情况外，也有五色环和六色环表示阻值的情况，不同的色环组合代表不同的阻值范围和容差。
因此，在使用色标法电阻阻值计算表格时，需要根据实际情况选择合适的表格进行计算。
总之，色标法电阻阻值计算表格是一种非常实用的工具，可以帮助人们快速准确地识别电阻器的阻值，是电子工程领域中常用的工具之一。
色环电阻识别方法对照表
色环电阻识别方法对照表一、引言以色环电阻识别方法是一种常用的电子元件识别方法，通过色环的颜色组合来判断电阻的阻值和精度。
本文将详细介绍以色环电阻识别方法的对照表，帮助读者快速准确地识别电阻。
二、以色环电阻识别方法对照表以下是以色环电阻识别方法的对照表：1. 黑色环：表示数字0，阻值为0Ω；2. 褐色环：表示数字1，阻值为1Ω；3. 红色环：表示数字2，阻值为2Ω；4. 橙色环：表示数字3，阻值为3Ω；5. 黄色环：表示数字4，阻值为4Ω；6. 绿色环：表示数字5，阻值为5Ω；7. 蓝色环：表示数字6，阻值为6Ω；8. 紫色环：表示数字7，阻值为7Ω；9. 灰色环：表示数字8，阻值为8Ω；10. 白色环：表示数字9，阻值为9Ω；11. 金色环：表示精度为5%，可以忽略不计；12. 银色环：表示精度为10%，可以忽略不计。
三、以色环电阻识别方法的使用步骤使用以色环电阻识别方法，可以按照以下步骤进行：1. 首先观察电阻上的色环，根据颜色来判断数字；2. 将数字按照对照表转换为相应的阻值；3. 观察金色环或银色环来判断电阻的精度；4. 如果存在金色环或银色环，则将阻值乘以相应的精度系数得到最终的阻值。
四、注意事项在使用以色环电阻识别方法时，需要注意以下几点：1. 观察色环时要保持清晰，避免受到光线的干扰；2. 确保观察的角度和距离适宜，以便准确辨认颜色；3. 在判断精度时，注意金色环和银色环的区别；4. 如果色环上的颜色模糊不清或存在其他问题，建议更换电阻。
五、实例演练为了更好地理解以色环电阻识别方法，以下是几个实例演练：1. 如果电阻上的色环依次为红、黄、蓝、金，根据对照表可以得知，阻值为240Ω，精度为5%；2. 如果电阻上的色环依次为褐、黑、黑、银，根据对照表可以得知，阻值为100Ω，精度为10%；3. 如果电阻上的色环依次为橙、白、绿、金，根据对照表可以得知，阻值为3900Ω，精度为5%。
六、总结以色环电阻识别方法是一种简单实用的电子元件识别方法，通过色环的颜色组合可以准确判断电阻的阻值和精度。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值：4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫 7 7 10000000 +/- 0.1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金 +-5%银 +-10%无色环 +-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：棕 1 红 2 橙 3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
色环电阻对照表
电阻色环转换为阻值对照表４色环电阻,是用３个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用１个色环表示误差;５色环电阻一般是金属膜电阻,为更好地表示精度,用４个色环表示阻值,另一个色环表示误差;下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”,什么叫“1欧姆”假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”;1000欧=1千欧KΩ,1000千欧=1兆欧MΩ;欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”;颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助;颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的;对此,我们放在后面介绍;“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻;从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数;所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点;如下图：但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别；对四色环而言,还有一点可以借鉴,那就是：四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色这一点在五色环中不适用；这样你就可以知道那一环该是第一环了;请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数;由此看来,这个电阻的阻值应该是270,单位是什么在色环电阻中,一律默认为“欧姆”电阻的基本单位,符号是Ω;上述电阻的阻值是：270Ω那么,第四环又是什么意思第四环表示电阻的“精度”,也就是阻值的误差;金色代表误差±5％,银色代表误差±10％;对270Ω而言,±5％的误差,意味着这个电阻实际最小的阻值是2701－＝Ω；最大不会超过2701＋＝Ω;在识别四色环电阻时,有两个情况要特别注意：1、当第三环是黑色的时候,这个黑环代表0的个数,几个0 是0个“0”,也就是“没有0”;如：红2 红2 黑0个0 金±5％阻值是：22Ω而绝不是220Ω2、金色和银色也会出现在第三环中：前面我们已经提到,第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”,那么当第三环出现金色或银色的时候,又怎么理解“添加零的个数”呢做法如下：第三环—金色：把小数点向前移动1位；第三环—银色：把小数点向前移动2位;例：1、色环排列：橙灰金金,阻值是Ω2、色环排列：绿黄银金,阻值是：Ω因为这种电阻的阻值太小了,在一般电路中几乎不用,所以在普通的电阻系列中是没有的;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用色环电阻
阻值
四色环
五色环
阻值
四色环
五色环
阻值
四色环
五色环
阻值
四色环
五色环
1Ω
棕黑金
棕黑黑银
1.5Ω
棕绿金
棕绿黑银
1.8Ω
棕灰金
棕灰黑银
2.2Ω
红红金
红红黑银
2.7Ω
红紫金
红紫黑银
3.3Ω
橙橙金
橙橙黑银
4.7Ω
黄紫金
黄紫黑银
6.8Ω
蓝灰金
蓝灰黑银
8.2Ω
灰红金
灰红黑银
10Ω
8Ω
棕灰黑
棕灰黑金
22Ω
红红黑
红红黑金
27Ω
棕紫黑
棕紫黑金
33Ω
橙橙黑
橙橙黑金
39Ω
橙白黑
橙白黑金
43Ω
黄橙黑
黄橙黑金
47Ω
黄紫黑
黄紫黑金
56Ω
绿蓝黑
绿蓝黑金
68Ω
蓝灰黑
蓝灰黑金
75Ω
紫绿黑
紫绿黑金
82Ω
灰红黑
灰红黑金
100Ω
棕黑棕
棕黑黑黑
120Ω
棕红棕
棕红黑黑
150Ω
棕绿棕
棕绿黑黑
3MΩ
橙黑绿
橙黑黑黄
3.3MΩ
橙橙绿
橙橙黑黄
3.9MΩ
橙白绿
橙白黑黄
4.3MΩ
黄橙绿
黑橙黑黄
4.7MΩ
黄紫绿
黄紫黑黄
5.1MΩ
绿棕绿
绿棕黑黄
5.6MΩ
绿蓝绿
绿蓝黑黄
6.8MΩ
蓝灰绿
蓝灰黑黄
7.5MΩ
紫绿绿
紫绿黑黄
8.2MΩ
灰红绿
灰红黑黄
10MΩ
棕黑蓝
棕黑黑绿
颜色棕红橙黄绿蓝紫灰白黑
数字1 2 3 4 5 6 7 8 9 0
82KΩ
灰红橙
灰红黑红
100KΩ
棕黑黄
棕黑黑橙
220KΩ
红红黄
红红黑橙
470KΩ
黄紫黄
黄紫黑橙
680KΩ
蓝灰黄
蓝灰黑橙
750KΩ
紫绿黄
紫绿黑橙
820KΩ
灰红黄
灰红黑橙
1MΩ
棕黑绿
棕黑黑黄
1.2MΩ
棕红绿
棕红黑黄
1.5MΩ
棕绿绿
紫绿黑黄
1.8MΩ
棕灰绿
棕灰黑黄
2.2MΩ
红红绿
红红黑黄
2.7MΩ
红紫绿
红紫黑黄
220Ω
红红棕
红红黑黑
330Ω
橙橙棕
橙橙黑黑
390Ω
橙白棕
橙白黑黑
470Ω
黄紫棕
黄紫黑黑
560Ω
绿蓝棕
绿蓝黑黑
680Ω
蓝灰棕
蓝灰黑黑
750Ω
紫绿棕
紫绿黑黑
820Ω
灰红棕
灰红黑黑
1KΩ
棕黑红
棕黑黑棕
1.5KΩ
棕绿红
棕绿黑棕
1.8KΩ
棕灰红
棕灰黑棕
2.2KΩ
红红红
红红黑棕
3KΩ
橙黑红
橙黑黑棕
3.3KΩ
橙橙红
橙橙黑棕
4.3KΩ
黄橙红
黄橙黑棕
4.7KΩ
黄紫红
黄紫黑棕
5.6KΩ
绿蓝红
绿蓝黑棕
6.8KΩ
蓝灰红
蓝灰黑棕
7.5KΩ
紫绿红
紫绿黑棕
8.2KΩ
灰红红
灰红黑棕
10KΩ
棕黑橙
棕黑黑红
22KΩ
红红橙
红红黑红
33KΩ
橙橙橙
橙橙黑红
47KΩ
黄紫橙
黄紫黑红
56KΩ
绿蓝橙
绿蓝黑红
68KΩ
蓝灰橙
蓝灰黑红
75KΩ
紫绿橙
紫绿黑红
