柔性制造系统中自动供料单元控制系统设计
柔性制造系统的设计与实现
柔性制造系统的设计与实现在当今的工业制造领域中，随着技术与经济的发展，柔性制造系统正在成为越来越重要的一种制造方式。
什么是柔性制造系统呢？柔性制造系统，简称FMS （Flexible Manufacturing System），是利用计算机控制的自动化技术，通过一系列的操作流程，完成对产品的制造、加工和装配的灵活生产方式。
柔性制造系统有着高效、灵活、集成化等特点，在实际生产应用中已经得到了广泛的应用。
对于一个完整的柔性制造系统，构成要素一般分为机器人、CNC机床、自动输送机和计算机控制系统四部分。
这几个部分间通过各种自动控制设备和计算机通信，协调、控制整个制造过程。
下面将具体介绍柔性制造系统的设计和实现。
一、设计过程1. 确定工艺及生产要求在柔性制造系统的设计过程中，首先需要确定所需生产的产品，制品加工的各项工序及各生产环节所要满足的生产要求。
对于工艺流程和产量要求都有着精确的策划，设备的配置、设置与优化，也都应该紧密结合起来。
2. 选定设备及材料针对确定的工艺流程和生产要求，需要选定设备与材料，其中包括甚至于小型零件的设备和机器零部件。
设备和材料选型，对于生产企业来说至关重要，关系到其后续生产质量和运营成本的高低。
3. 设计生产流程在确定了所需生产的产品和选定了设备及材料之后，就需要设计一条高效的生产流程，其中应包括对零部件加工、处理、检测、运输的全过程考虑。
要根据实际原材料数量、生产流程等因素来灵活设定生产方案。
生产流程的设计，十分关键，一定要充分考虑到生产环节、时间、成本等方面的影响，需要在保证质量的前提下，尽可能地提高生产效率。
4. 制定生产计划制定生产计划，需要根据实际情况，综合考虑生产过程中的种种因素。
包括企业的生产能力、应对不同市场的需求、原材料出库时间、生产部门职员安排等。
同时，还需充分考虑预留一定的生产缓冲期，以应对意外情况的出现。
二、系统实现柔性制造系统的实现就是将前面所讲述的设计要素落实到实际生产中。

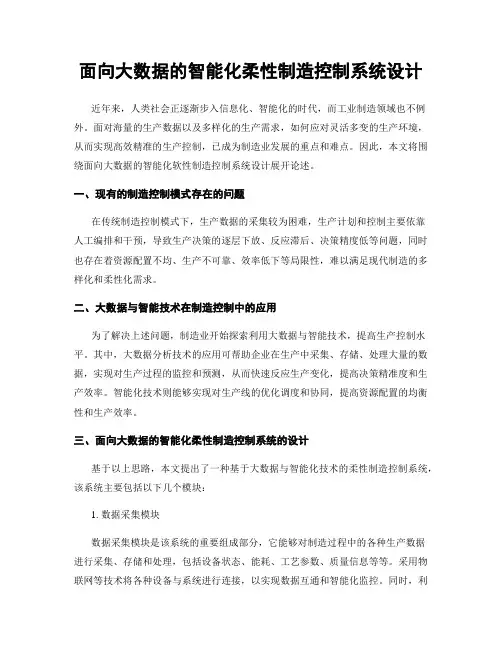

面向大数据的智能化柔性制造控制系统设计
面向大数据的智能化柔性制造控制系统设计近年来，人类社会正逐渐步入信息化、智能化的时代，而工业制造领域也不例外。
面对海量的生产数据以及多样化的生产需求，如何应对灵活多变的生产环境，从而实现高效精准的生产控制，已成为制造业发展的重点和难点。
因此，本文将围绕面向大数据的智能化软性制造控制系统设计展开论述。
一、现有的制造控制模式存在的问题在传统制造控制模式下，生产数据的采集较为困难，生产计划和控制主要依靠人工编排和干预，导致生产决策的逐层下放、反应滞后、决策精度低等问题，同时也存在着资源配置不均、生产不可靠、效率低下等局限性，难以满足现代制造的多样化和柔性化需求。
二、大数据与智能技术在制造控制中的应用为了解决上述问题，制造业开始探索利用大数据与智能技术，提高生产控制水平。
其中，大数据分析技术的应用可帮助企业在生产中采集、存储、处理大量的数据，实现对生产过程的监控和预测，从而快速反应生产变化，提高决策精准度和生产效率。
智能化技术则能够实现对生产线的优化调度和协同，提高资源配置的均衡性和生产效率。
三、面向大数据的智能化柔性制造控制系统的设计基于以上思路，本文提出了一种基于大数据与智能化技术的柔性制造控制系统，该系统主要包括以下几个模块：1. 数据采集模块数据采集模块是该系统的重要组成部分，它能够对制造过程中的各种生产数据进行采集、存储和处理，包括设备状态、能耗、工艺参数、质量信息等等。
采用物联网等技术将各种设备与系统进行连接，以实现数据互通和智能化监控。
同时，利用数据挖掘技术分析生产数据，提供决策支持，预测制造过程中可能出现的问题和风险。
2. 智能调度模块智能调度模块可以根据生产需求和资源利用率等因素，优化调度生产线上的各种设备和工序，并实现各种制造资源的合理配置。
该模块能够提供多种方案供选择，如生产计划优化、工艺优化、人员调度等。
通过模拟仿真、智能算法等技术，该系统能够实现自主调度和自动化协调，有效提高制造效率和质量。
数控机床的柔性制造系统设计与实现
数控机床的柔性制造系统设计与实现随着科技的不断发展，数控机床在制造业中的地位越来越重要。
数控机床的柔性制造系统设计与实现成为了制造业的热门话题。
本文将探讨数控机床柔性制造系统的设计原理和实现方法。
一、数控机床柔性制造系统的设计原理柔性制造系统（Flexible Manufacturing System，FMS）是一种集成了计算机控制、自动化设备和灵活制造工艺的制造系统。
数控机床作为柔性制造系统的核心设备，其设计原理主要包括以下几个方面：1. 自动化控制技术：数控机床通过计算机控制系统实现自动化加工操作。
该控制系统能够根据预先设定的加工程序，自动调整机床的工作参数，实现高精度、高效率的加工过程。
2. 智能化感知技术：数控机床配备了各种传感器，能够实时感知加工过程中的各种参数，如温度、压力、振动等。
通过智能化感知技术，机床可以根据实时数据进行自适应调整，提高加工质量和稳定性。
3. 数据交互与共享：数控机床通过网络与其他设备进行数据交互与共享。
通过与上位机、下位机以及其他机床的连接，实现生产信息的实时传递和共享，提高生产效率和协同性。
4. 灵活化加工工艺：数控机床具备多功能、多工序的加工能力。
通过灵活化加工工艺的设计，机床可以适应不同产品的加工需求，提高生产线的灵活性和适应性。
二、数控机床柔性制造系统的实现方法数控机床柔性制造系统的实现主要包括以下几个方面：1. 设备更新与改造：对现有的数控机床进行设备更新和改造，使其具备柔性制造的功能。
例如，通过替换控制系统、更换传感器等方式，使机床能够实现自动化控制和智能化感知。
2. 软件开发与集成：开发适用于柔性制造系统的软件，实现对机床的全面控制和管理。
通过软件的集成，实现机床与其他设备的数据交互与共享。
3. 加工工艺优化：优化机床的加工工艺，提高加工效率和质量。
通过分析产品的加工需求和机床的性能特点，设计出最佳的加工工艺流程，实现生产线的高效运行。
4. 人机协同：加强人机协同，实现人机一体化的生产模式。
智能制造中的柔性生产与制造执行系统设计
智能制造中的柔性生产与制造执行系统设计一、引言随着科技的不断发展，智能制造作为一种新型的生产模式，正在逐渐取代传统的生产方式。
在智能制造中，柔性生产与制造执行系统(MES)的设计起着重要的作用。
本文将重点探讨智能制造中柔性生产与MES的设计原则和方法。
二、柔性生产的概念与特点柔性生产是指企业能够根据市场需求快速调整生产流程和产品结构的能力。
它的特点包括生产线的灵活性、生产过程的自适应性和生产资源的可重组性等。
柔性生产能够提高生产效率、降低生产成本，并能适应市场需求的快速变化。
三、制造执行系统的作用与功能MES是指用于管理和控制生产过程的软件系统。
它的作用主要有以下几点：1.生产计划与排程：MES能够根据市场需求和生产能力进行合理的生产计划和排程，确保生产任务按时完成。
2.物料管理：MES能够监控原材料和零部件的库存情况，自动发起物料采购和补充，确保生产过程中物料的供应和使用的及时性和准确性。
3.生产过程控制：MES能够对生产过程进行实时监控和控制，调整生产参数，确保产品质量和生产效率。
4.质量管理：MES能够监测生产过程中的质量指标和异常情况，并能及时发现和纠正问题，确保产品质量达到要求。
5.数据分析与决策支持：MES能够收集和分析生产过程中的各种数据，为企业的决策提供科学依据和支持。
四、柔性生产与MES设计原则柔性生产与MES设计应遵循以下原则：1.流程优化：根据生产流程的特点和要求，对MES进行优化设计，确保生产过程的连贯性和高效性。
2.信息集成：将MES与其他企业管理系统进行集成，实现企业内部信息的共享和流通，提高管理效率。
3.模块化设计：将MES系统划分为多个功能模块，并进行合理的模块划分和界面设计，方便系统的维护和升级。
4.灵活配置：MES系统应具备灵活的配置功能，能够快速适应企业的业务变化和需求调整。
5.安全性与保密性：MES系统应具备完善的安全措施和机制，确保生产数据的安全和保密。
智能制造下的柔性生产控制系统设计
智能制造下的柔性生产控制系统设计当前，随着科技发展和信息技术的普及应用，智能制造也日益成为人们研究的热点，其包括了智能化的生产设备、生产过程自动化控制系统以及数据分析处理等方面。
在这个背景下，柔性生产控制系统不仅能够提高生产效率，还能大幅优化生产线上的流程。
本文将会针对智能制造下的柔性生产控制系统进行探讨和分析，以便更好地实现生产自动化。
一、柔性生产控制系统的定义柔性生产控制是指基于智能化的生产和自动化技术，将传统的生产制造模式转换为组合式生产，从而实现生产自动化和柔性化的模式。
这种系统是在支持自动化制造的基础上，使生产制造能够在保持生产效率和品质的同时，能够快速、灵活地响应客户需求。
柔性生产控制通过控制系统的监控和调节，实现从原材料到成品整体过程的自动化。
二、柔性生产控制系统的优点1.提高生产过程的灵活性柔性生产控制系统能够通过自动化的方式操控多项生产过程，能够在不停机的情况下对生产线进行调整和改变，从而能够更快地适应市场需求变化。
2.降低设备改造成本相对于传统的单一工作工段，柔性生产控制系统的工作方式更加灵活，能够承担多项工作任务，从而需要更少的设备以及更少的设备改造成本，并且也能够减少生产停机时间的损失。
3. 提高生产效率和品质在柔性生产控制的取代下，能够通过自动化的方式操控多项生产过程，从而有效地提高了生产效率和品质，并且减少员工操作造成的误差。
4. 降低生产成本柔性生产控制能够提高生产的效率和品质，从而能够减少生产成本，降低利润率，提高销售额。
三、柔性生产控制系统的设计柔性生产控制系统设计需要考虑多方面的要素，包括有生产环境、设备选型、控制程序设计、检测装置设计等。
1.生产环境生产环境包括了工厂布局和生产过程的整体设计，应该根据生产过程的特性和目标产品的要求进行布局设计。
此外，还需要考虑设备之间的配合和生产线的协调。
2.设备选型在整个柔性生产控制系统中，设备选型是在控制全球购极为重要的一环。
自动化柔性制造系统的研究及方案设计方法
自动化柔性制造系统的研究及方案设计方法摘要制造业是国民经济的主体,是立国之本、兴国之器、强国之基。
制造是把原材料变成有用物品的过程,它包括品设计、材料选择、加工生产、质量保证、管理和营销等一系列有内在联系的运作和活动。
在《中国制造2025》“战略任务和重点”一节中,明确提出“加快推动新一代信息技术与制造技术融合发展把智能制造作为两化深度融合的主攻方;着力发展智能装备和智能产品,推进生产过程智能化;培育新型生产方式,全面提升企业发、生产、管理和服务的智能化水平”。
柔性制造单元恰恰是智能制造系统中直接参与生产的单元，柔性制造单元的好坏直接决定了生产制造环节能否顺利运行。
柔性制造单元（Flexible Manufacturing Cell，简称FMC）是在制造单元的基础上发展起来、具有柔性制造系统部分特点的一种单元。
通常由多台带有受PLC控制的自动夹具、自动冷却、自动门等装置的加工设备同时具有与其配合自动更换零件的装置，具有适应加工多品种产品的灵活性和柔性，可以作为FMS(柔性制造系统)中的基本单元，也可将其视为一个规模最小的FMS(柔性制系统)，是FMS(柔性制造系统)向廉价化及小型化方向发展的一种产物。
通常，FMC有托盘交换式和工业机器人搬运式两种不同的组成形式。
柔性制造系统主要由以下三部分组成：多工位的数控加工系统、自动化的物料储运系统和计算机控制的信息系统。
工厂中常见的自动化柔性制造系统。
桁架机械手是一种建立在直角X，Y，Z三坐标系统基础上，对工件进行工位调整，或实现工件的轨迹运动等功能的全自动工业设备，如图3-所示，桁架机械手结构的柔性制造单元。
关节机器人直接搬运的FMC。
由l～4台车削中心或其他数控机床，以及固定安装的回转式机器人和工件存储台等组成，各设备都布置在机器人周围或两侧。
工件在加工过程中的搬运都由机器人自动实现。
此类FMC的优点是设有托板及其自动交换系统，设备费用低，适用于大批量生产，可有效节约人工成本。
柔性制造系统FMS方案
柔性制造系统（FMS）方案一、建设目标采用工业标准的主流设备和器件，以真实工程零件为加工对象，构建一个企业型的高精度、高可靠性与高安全性的柔性制造生产、教学平台。
二、功能要求1.加工对象：以工程零件为加工对象，在该系统下能实现转向螺母的全自动加工，加工的零件符合图纸的各项精度指标要求。
同时，该系统还能完成同类型5-6个真实零件的加工。
2.操作模式：具有“联机/单机”两种操作模式，可单机训练也可整体控制。
即系统中的每个加工执行单元（物流传输线、机器人、立体仓储、检测设备等）既能独立完成加工，利于学生的参与；又能联机自动加工，生产出合格的零件。
3.软硬件接口：系统具备开放兼容的软硬件接口，在每个控制电控柜单元都留有扩展接口，以便系统有条件通过外接其它品牌的PLC 或单片机对系统进行控制与通讯。
整套系统从软、硬件到结构都具有很强的开放性，便于扩展更多模块或外接外部工业设备。
4.管理模式：采用数字化系统管理模式，每一台设备均采用网络型式对外联接，由服务器统一管理生产过程当中的各种数字联接任务，具有现代化柔性制造加工系统的特征，可进行小批量多品种柔性加工、无人值守加工。
5.硬件性能：核心元器件均采用进口知名品牌，如机器人、可编程控制器、变频器、视觉系统、传感器、气动原件、伺服电机、继电器、人机界面、滚珠丝杠、直线导轨等，以确保设备的高精度、可靠性与安全性。
系统可以最终实现从综合控制监控中心、加工装配自动线、检测分拣系统、到最终的整套物流循环系统功能。
可将大型现代化制造自动化现场的技术应用与工程项目完整涵盖。
、加工零件及技术要求图1零件图1耳-14¥1——貝曙闵星于埋盏話秦黑空畫益扯二弓X S 晞盂囂釁s i i s m s p l -薪器•雷+器書“ 匸至E:劈期5&沪「二70」徒叭眇他嘰*皆強堂工n*+5H三1—X L -L .1-sj ri.H 啊*"•甘・>1I ；群i 更“6fifjl*010毎*ltllKit.钻孔、攻丝铁平而k端而，内孔外圆及外圆 槽图3加工部位示意图零件外径尺寸基本在①50-①200之间，长度在80-200之间，材料为20CrMnTi。
柔性制造系统中加工单元控制系统设计
柔性制造系统中加工单元控制系统设计柔性制造系统（FMS）是一种集成了多种生产设备、控制系统和信息系统的现代化制造系统，具有灵活性、高效性和自适应性的特点。
加工单元作为FMS中的核心组成部分之一，其控制系统的设计对于实现FMS的灵活性和高效性至关重要。
加工单元控制系统设计的目标是实现对加工单元内各个设备的自主协作与协调，以实现FMS中工件在各个设备之间的自动传送和加工。
在加工单元控制系统设计中，需要考虑以下几个方面：1.软硬件结构设计：加工单元控制系统一般由硬件和软件两部分组成。
在硬件设计上，需要选择适合加工单元的各种传感器、执行器和控制器，并将其组合成一个可靠、高效的硬件系统。
在软件设计上，需要编写控制算法和编程代码，以实现对加工单元的自动控制。
2.通信网络设计：加工单元内的各个设备之间需要进行信息的传递和协作。
因此，需要设计一个可靠、高效的通信网络，以实现设备之间的数据交换和控制指令的传递。
3.控制策略设计：加工单元控制系统的控制策略应能够满足FMS的要求，即能够根据各个设备的状态和工件的需求，自主协调和控制工艺过程的进行。
因此，需要设计一个适应动态变化的控制策略，以保证系统的高效性和灵活性。
4.故障检测与处理：在加工单元中，可能会发生各种故障，如设备故障、传感器故障等。
因此，需要设计一套故障检测与处理机制，以实现对故障的及时检测和处理，并保证系统的可靠运行。
5.数据管理与分析：加工单元控制系统应能够对加工过程中产生的数据进行管理和分析，以提高生产效率和质量。
因此，需要设计一个数据管理与分析系统，以实现对数据的存储、查询和分析。
在加工单元控制系统设计中，需要综合考虑以上各个方面，以实现对加工单元的高效控制和管理。
通过合理设计和优化，可以提高FMS的生产效率和灵活性，从而满足不同的生产需求。
