防雷工程的预算和方法
建筑工程防雷工程施工方案
建筑工程防雷工程施工方案一、前期准备工作在进行防雷工程施工之前，需对施工现场进行认真的勘查和测量，了解建筑结构、周围环境、用电情况等情况，综合考虑确定防雷系统的布设方案。
同时要提前准备好所需材料和设备，确保施工中不会因为缺少材料而影响进度。
二、防雷系统设计根据建筑的特点和需求，确定适合的防雷系统设计方案。
常见的防雷系统包括避雷带、避雷针、接地装置等。
要根据建筑的高度和形状，选择合适的避雷针和避雷带，确保其可以有效地引导雷电流入地。
三、施工方案1. 避雷带的铺设首先需在建筑的周围挖掘一条深度达到要求的基坑，然后在基坑内铺设避雷带，注意避雷带的接地装置的布置需要符合要求。
避雷带的接地装置一般需要埋设在地下1米深的地下，确保可以有效地将雷电流引入地下。
2. 避雷针的安装避雷针的布置一般需要根据建筑的高度和形状进行合理的安排，确保可以有效地引导雷电流。
避雷针的安装需要在建筑的顶部或者高处固定，同时要确保与避雷带的连接牢固可靠。
3. 接地装置的设置接地装置是防雷系统中非常重要的一部分，其设置需要遵循相关的规范和标准。
接地装置的埋设深度一般需要达到1米，确保可以有效地将雷电流引入地下。
同时要保证接地装置与避雷带和避雷针的连接牢固可靠。
4. 施工过程中的安全措施在施工过程中，需严格遵守相关的安全规定，提前制定详细的安全方案，确保施工人员的安全。
同时要加强现场管理，保证所有操作符合相关的规范和标准。
综上所述，建筑工程防雷工程施工方案需要综合考虑建筑结构、雷电保护设备以及施工过程中的安全措施等多个方面。
只有在各个环节都得到严格的控制和管理，才能确保防雷系统的安全可靠。
希望以上内容对您有所帮助。
安装工程防雷接地预算方案
安装工程防雷接地预算方案一、项目概况工程防雷接地是针对建筑物、设备和人员进行保护的一项重要工程。
在雷电天气环境下，建筑物和设备常常受到雷击而导致损坏，给人身安全和财产带来极大的风险。
因此，对于各类建筑项目来说，工程防雷接地是一项必不可少的工程。
本项目为一处高层建筑物，包括地下室、住宅楼、商业楼和办公楼等多功能综合体。
在设计和施工过程中，需要对建筑物进行合理的防雷接地设计和施工，以确保建筑物和人员的安全。
二、预算范围预算范围包括工程防雷接地设备和材料的采购费用、施工费用、监理费用、材料运输费用、场地租赁费用、工程意外险费用等。
三、费用预算1. 设备和材料费用根据建筑物的规模和设备要求，计算防雷接地设备和材料的采购费用，包括铜排、接地极、防雷接地模块、接地装置等。
根据工程设计和需求，参考市场价格进行采购，预计费用为20万元。
2. 施工费用根据工程规模和施工难度，对防雷接地的施工费用进行预算。
施工费用包括人工费用、机械设备租赁费用、施工现场管理费用等。
根据施工单位的报价和施工方案，预计施工费用为50万元。
3. 监理费用为了确保防雷接地工程的施工质量和安全，需要进行监理工作。
监理费用包括监理单位的费用、监理设备费用、监理人员的工资等。
根据监理合同和监理工作的要求，预计监理费用为10万元。
4. 材料运输费用防雷接地工程所需的设备和材料需要从供应商处运输到施工现场，对运输费用进行预算。
预计材料运输费用为5万元。
5. 场地租赁费用为了进行防雷接地的施工工作，可能需要租赁施工现场或设备，对场地租赁费用进行预算。
预计场地租赁费用为10万元。
6. 工程意外险费用在进行防雷接地工程的施工过程中，可能发生意外事故，需要购买工程意外险以保障工程和施工人员的安全。
预计工程意外险费用为5万元。
四、总预算设备和材料费用：20万元施工费用：50万元监理费用：10万元材料运输费用：5万元场地租赁费用：10万元工程意外险费用：5万元总预算：100万元五、经费来源本项目的经费来源包括项目投资方的自有资金和贷款资金。
（完整版）防雷接地预算
（完整版）防雷接地预算] 防雷接地预算1.屋顶的避雷带工程量=（水平+竖直）*3.9％（3.9％为转弯、上下波动、避绕障碍物、焊接头所占长度）2.引下线距地面300设测试点，应该执行断接卡制作安装.3.如果采用地圈梁的两跟钢筋做接地每焊接一处就按一处计算不用再*2（因为定额是按焊接两根考虑的）应该执行接地跨接线项.4.引下线利用柱两跟主筋。
共有6处引下就按6处计算、套柱主筋与圈梁钢筋焊接项目，支持避雷的每米一个的圆钢支持不应计入避雷长度，避雷网安装的工作内容已包括埋卡子第一、二项应该考虑，接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
不考虑3.9%的附加长度。
根据我多年的施工经验，我觉得只考虑地圈梁的均压环长度足够。
第三项弱电管路套2册，线路12册里有很多弱电线敷设子项基本上都可以套用。
12册弱电设备箱不全，凡12册套不上的可套用2册接线箱安装。
一类防雷建筑物高度超过30M,从30m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连二类防雷建筑物高度超过45M,从45m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连三类防雷建筑物高度超过60M,从60m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连采取均压环的目的是防侧击雷和做等电位的连接避雷接地的定额子目套用接地极1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。
防雷工程施工计划方案范本
防雷工程施工计划方案范本一、项目概况防雷工程是指为了保护建筑物、设备和人员安全，避免雷电对其造成损害而进行的一项重要工程。
本项目为某大型商业综合体的防雷工程施工，涉及建筑物、设备和人员的安全保护工作。
施工工期为60天，工程实施单位为XX建筑公司。
二、施工准备1. 项目经理项目经理应具备相关专业技术资质，负责项目管理、协调工作，监督施工过程中的安全工作。
2. 施工人员施工人员应具备相关技术资质和经验，包括施工队长、施工工人等。
3. 施工设备施工设备包括防雷设备安装工具、作业车辆等。
4. 施工材料施工材料包括防雷设备、导线、接地装置等。
5. 安全防护施工过程中应加强安全防护，包括佩戴安全帽、安全鞋、安全绳索等。
三、施工方案1. 工程测量在施工前需对建筑物进行测量，确定设备和导线的安装位置和尺寸。
2. 编制施工图纸根据测量结果，编制防雷设备安装图纸和接地装置图纸。
3. 材料采购根据施工图纸，采购相应的防雷设备、导线和接地装置等材料。
4. 施工准备施工前需对施工现场进行清理，安排施工队伍和设备。
5. 安装防雷设备按照施工图纸，安装各种防雷设备，包括避雷针、引下线等。
6. 铺设导线根据施工图纸，铺设导线，连接各种防雷设备。
7. 安装接地装置在适当位置安装接地装置，保证设备能够良好接地。
8. 联合调试完成施工后，进行联合调试，确保防雷设备和导线工作正常。
9. 施工验收完成联合调试后，进行施工验收，确认防雷工程符合相关规范标准。
四、施工安全措施1. 加强安全教育对施工人员进行安全教育，提高其安全意识和责任心。
2. 安全检查定期进行安全检查，发现安全隐患及时处理。
3. 防护设施在施工现场设置防护设施，保障施工人员的安全。
4. 设立安全区域设立安全区域，防止无关人员进入施工区域。
5. 应急预案制定应急预案，做好突发事件的处理准备。
五、施工进度计划1. 施工前期准备- 10天，完成测量、图纸编制、材料采购等工作。
2. 设备安装- 20天，完成防雷设备安装、导线铺设等工作。

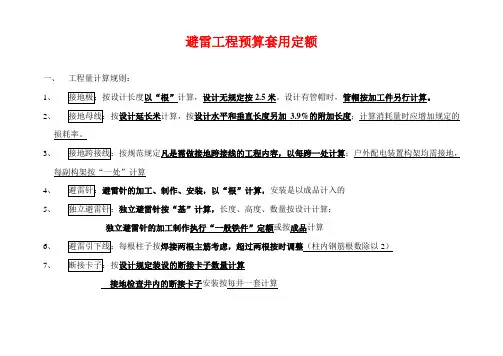

避雷工程预算套用定额
避雷工程预算套用定额一、工程量计算规则：1、接地极：按设计长度以“根”计算，设计无规定按2.5米。
设计有管帽时，管帽按加工件另行计算。
2、接地母线：按设计延长米计算，按设计水平和垂直长度另加3.9%的附加长度；计算消耗量时应增加规定的损耗率。
3、接地跨接线：按规范规定凡是需做接地跨接线的工程内容，以每跨一处计算；户外配电装置构架均需接地，每副构架按“一处”计算4、避雷针的加工、制作、安装，以“根”计算，安装是以成品计入的5、独立避雷针按“基”计算，长度、高度、数量按设计计算；独立避雷针的加工制作执行“一般铁件”定额或按成品计算6、焊接两根主筋考虑，超过两根按时调整（柱内钢筋根数除以2）7、断接卡子：按设计规定装设的断接卡子数量计算接地检查井内的断接卡子安装按每井一套计算8、断接卡子箱：以“个”为计量单位9、高层建筑屋顶的防雷接地装置执行避雷网安装定额高层电缆支架的接地线执行电缆沟内支架、桥架敷设定额10圈梁内的主筋作均压环接地连线，焊接按两根考虑，超过两根按时调整按圈梁中心线长度，以延长米计算11、钢、铝窗接地：以接地的金属窗数计算12每处按两根柱筋与两根圈梁焊接，超过时按时调整二、说明及规定1、接地母线埋地的土方是如何考虑的？答：按自然地坪和一般土质综合考虑，包括地沟的挖填土和夯填物等另行计算。
（定额按沟宽0.4米，上宽0.5米，沟深0.75米，每米土方量0.34m³）·2、防雷利用扁钢或圆钢敷设均压环时，如何执行定额？答：可执行“接地母线明敷”3、利用铜绞线做接地引下线时，如何执行定额？答：执行十二章中的“配管、配线”相应项目4、平屋顶上的烟筒及突出构筑物做的避雷针，如何执行定额？答：执行“避雷网安装项目”5、避雷针的安装、半导体少长针消雷装置是否考虑了高空作业？答：考虑了高空作业因素6、以焊接为一体的独立基础钢筋作为接地装置如何执行定额？答：可参照柱主筋与圈梁钢筋焊接定额以“10处”为计量单位7、等电位箱如何执行定额？答：可按照“接线箱”项目执行；焊压接线端子另计。
防雷整改工程施工方案范本
防雷整改工程施工方案范本一、项目概况雷电是大自然现象之一，其具有可怕的破坏力。
由于雷电对建筑物和设备的危害性，随着国家对防雷政策的不断改进和完善，建筑物的雷电防护措施也得到了越来越多地重视。
本项目为当前一处建筑物进行防雷整改工程，旨在提高建筑物的雷电防护水平，降低建筑物和设备遭受雷电侵害的风险。
二、工程概况1、项目名称：防雷整改工程2、项目地点：XX市某建筑物3、项目规模：建筑物及其设备4、施工内容：建筑物雷电防护设施的安装和调试5、施工单位：XX建筑公司6、监理单位：XX监理公司7、设计单位：XX设计院三、施工方案针对本项目的特点，制定了以下施工方案：1、施工时间本项目施工计划周期为XX天，具体施工时间为XX年XX月XX日至XX年XX月XX 日。
在施工期间，应尽量避免潮湿和恶劣气候条件下的施工，确保施工质量。
2、施工人员施工人员应经过专业培训，并持有相应的施工证书。
必须严格遵守安全操作规程，做好个人安全防护工作，并配备必要的防护装备。
3、施工工艺（1）施工前期准备在施工前，需对建筑物进行全面的检查和评估，了解其原有的防雷设施以及存在的问题和隐患。
（2）施工工艺流程a、清理现场：对施工区域进行清理，确保施工区域的整洁和安全。
b、安装雷电接地装置：根据设计方案，进行雷电接地网的布设和焊接。
c、安装避雷针：根据设计方案，进行避雷针的安装和调试。
d、安装引下线：根据设计方案，进行引下线的铺设和连接。
e、安装防雷设备：根据设计方案，安装其他防雷设备和附件。
f、调试验收：对整个防雷系统进行调试，确保各项设备的功能正常。
（3）施工要求a、确保施工过程严格按照设计方案进行，不得擅自改动。
b、施工质量必须符合国家相关标准和规范要求。
c、施工期间需注意环境保护，确保不对周边环境造成污染。
（4）施工材料施工材料应符合国家相关标准和规定，必须提供合格证明。
4、安全保障（1）施工前需要进行安全培训，确保施工人员了解安全操作规程。
建筑防雷工程施工方案样本
建筑防雷工程施工方案样本一、项目概况本工程是为了保护建筑物及其内部设施不被雷击而进行的防雷工程。
工程范围包括建筑物屋面、外墙、内部设备等，共计9500平方米。
二、施工单位施工单位为XX建筑公司，负责本工程的全面施工及管理。
三、工程内容1. 建筑物屋面雷电防护：根据建筑物屋面的面积和结构特点，采用防雷带和避雷针等方式，进行有效的雷电防护工作。
2. 建筑物外墙雷电防护：为了避免雷电对建筑物外墙造成损坏，采用接地网和避雷引下等设施，加强建筑物外墙的防雷措施。
3. 建筑内部设备雷电防护：对建筑内的电气设备、通讯设备等进行有效的雷电防护，保证设备的正常运行。
四、施工方案1. 施工前的准备工作：a. 确认建筑物的结构和面积，并根据实际情况确定雷电防护所需材料和设施。
b. 按照相关标准和规范，设计出符合建筑物特点的防雷方案。
c. 与建筑物的业主或相关部门进行沟通，确定施工的时间和进度安排。
d. 确保施工人员具备相关的防雷知识和技能，进行相关的培训。
2. 施工过程中的安全措施：a. 在施工现场设立警示标识，告知周围人员施工区域的情况，并设置警戒线，防止外来人员进入施工区域。
b. 施工人员必须佩戴符合安全要求的防护装备，保证作业安全。
c. 在雷雨天气，暂停施工，并及时撤离危险区域，待天气好转后方可恢复施工。
d. 施工现场必须保持整洁，材料和设备摆放整齐，不得出现杂物乱堆和积水现象，避免造成安全事故。
3. 施工技术措施：a. 屋面雷电防护：首先清理建筑物屋面，并对可能受雷击的部位进行加固处理，然后根据设计方案安装防雷带和避雷针等设施。
保证设施的牢固和可靠。
b. 外墙雷电防护：在建筑物外墙安装接地网，将接地网与建筑物的接地系统相连，确保接地效果。
同时在外墙设置避雷引下，避免雷电直接对建筑物造成影响。
c. 内部设备雷电防护：对建筑内电气设备和通讯设备进行雷电防护接地处理，确保设备的正常运行。
4. 施工后的检验和验收：a. 施工完成后，由专业的防雷工程检验人员进行检查，确保工程质量符合相关标准和规范要求。
建筑防雷接地工程施工工艺识图与预算
下一页
返回
３.１
布置工作任务
• 任务要求:
• (１)熟悉图纸.
• (２)查阅«广东省安装工程综合定额(２０１０版)»«通用安装工程工程
量计算规范»(GB５０８５６—２０１３)以及«建设工程工程量清单
计价规范»(GB５０５００—２０１３)中相关工程量计算规则及计价
规范.
• (３)参照编制“某办公科研楼照明工程”工程量清单计算表(含计算
款指定适用的范本，本工程适用的建筑施工合同范本及特殊
条款精髓所在。
上一页 下一页 返回
第一节 建设工程信息的收集
四、建设工程施工阶段的信息收集
工程建设的施工阶段，可以说是大量的信息产生、传递和处
理的阶段，工程建设者的信息管理工作，也就主要集中在这
一阶段。
1.收集业主提供的信息
业主作为工程项目建设的组织者，在施工中要按照合同文件
工地会议属监理工程师行政管理的一部分，它包括开工前的
第一次会议及开工后的经常工地会议。
工地会议记录忠实于会议发言，原话必录，以确保记录的真
实性。工地会议记录应针对会议内容编制相应的表格，以使
数据格式规范，便于计算机进行处理。
上一页 下一页 返回
第一节 建设工程信息的收集
5.收集来自其他方面的信息
在工程建设的施工阶段，除上述几个方面产生各种信息外，
量计算规范»(GB５０８５６—２０１３)以及«建设工程工程量清单
计价规范»(GB５０５００—２０１３)中相关工程量计算规则及计价
规范.
• (３)编制“某综合楼防雷接地工程”工程量计算表、分部分项工程和
单价措施项目清单与计价表、综合单价分析表以及单位工程投标报价
汇总表等工程造价文件,相关表格格式请查阅«建设工程工程量清单计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈防雷工程的预算和方法
摘要：通过了解防雷工程预算的步骤以及技巧方法，结合预算部门的相关文件要求对防雷工程造价进行了详细的介绍，对工程人员和管理人员了解掌握防雷工程的造价、成本的控制具有一定指导和帮助作用。
关键词：防雷设计；预算；方法
1 引言
我国的防雷从业人员主要是从气象部门相关专业人员中分离出来的，防雷从业人员大都是来自气象、电子、计算机或相关专业，并且大多数从防雷检测工作开始。
在工程谈判上基本上经验不足，所以工程造价往往很难把握，因此，加强防雷工程预算定额的管理，对于控制和节约建设资金，降低防雷工程的劳动消耗，加强施工企业的计划管理和经济核算，都有重大的现实意义。
2工程费用的组成
2.1直接费
在防雷工程中直接费可根据《建筑物防雷设计规范》
（gb50057-94）、《建筑物电子信息系统防雷技术规范》（gb
50343-2004）[1]要求，将防雷工程项目进行按类别划分。
直接工程费由外部和内部防雷工程直接费组成。
2.1.1外部防雷
2.1.1.1接闪器（针、带、网、线）
计算规则及方法：①避雷带（网）：按米计算，包括项目有避雷带、和避雷带支撑卡组成。
②避雷线：避雷线按100m为单位计算。
③避雷针、带、网、线的支撑部件中有铁制构件、混凝土构件组成。
2.1.1.2引下线
引下线主要有引下线敷设、端接卡的制作和材料组成。
敷设费用可在定额中查找，材料费用按实际市场价计算。
2.1.1.3屏蔽
2.1.1.4接地装置
接地装置的费用由开挖、回填、碾压和材料等费用组成。
接地装置的施工中存在人工挖土方，首先要明确土壤类别、明确土壤湿度。
土壤类别不同，定额取费不同。
土壤湿度对土方工程量计算和选套定额项目关系很大[2]。
建筑工程预算定额规定：人工挖土方、基槽和基坑，均以干土为准；当人工挖湿土时，其所选套定额项目要乘以1.18系数；机械挖土方均以天然湿度（含水率在35%以内）为准；如果土壤含水率超过25%时，其人工和机械项目，均应乘以1.15系数；对于同一工程，如果其不同部位的土壤湿度不同时，也应按上述规定分别计算其工程量，并选套相应定额项目计算。
回填土可分为：人工回土和机械碾压两种。
人工回填土又分为松填和夯填，工程量均以m3为单位计算。
按虚方回填时，松填所需土按虚方体积1.2倍计算，夯填所需土方按虚方体积1.5倍计算。
械填土碾压，按施工图的图示尺寸，以m3为单位计算。
2.1.2.1等电位连接
等电位连接网络工程量往往以米计算，需要区分接地母线的规格。
等电位连接网络接地装置的调试以组或系统来区分，如果地网是室外接地网，主要由垂直接地极构成的，则按组计算工程量；如果是室内静电接地系统则按系统计算计算工程量。
2.1.2.2浪涌保护器的安装
浪涌保护器是以台、组、套为单位来计算，其中包括浪涌保护器的价格、安装费用、材料费、机械费等组成。
避雷器的价格可在设备中另行计算。
2.1.2.3运输
大的构件运输是指在防雷工程中避雷针塔构件的运输，避雷针搭构件的运输按2类构件计算，运输的距离一般按20km以内计算，超过时另行计算。
工程量以吨和公里计算。
构件的安装高度以定额中的高度为准，当超过定额高度时，应计算工程超高费。
2.2间接费
防雷工程的间接费由差旅交通费、固定资产使用费、工具用具使用费、财产保险费、税金及其他费用组成。
2.2 .1工程超高费
操作物高度离地面5m以上、20m以下的电电气安装工程，按超高部分人工费的33%计算。
避雷针、引下线等的安装中需要计工程超高费。
2.2.2 工程定额测定费：工程定额测定费=（直接费+综合费用+利润+其他费用）×取费率
2.2.3危险作业意外伤害保险：按照当地建筑部门制定的费用取费。
2.3税金：计算方法：税金=计算基础×税率%
3.工程量计算方法：
首先明确计算顺序，防雷工程项目先计算外部防护部分、然后计算内部防护部分。
整个防雷工程按照直击雷、感应雷的防护顺序或定额的编号顺序，逐项将分项工程列入工程表中。
4工程建设项目费用计算
4.1单价法
单价法编制施工图预算，就是根据地区统一计价定额中各分项工程乘以相应的工程量，经汇总后得到单位工程的直接费。
以此为基础再计算其它直接费、现场经费、间接费、利润和税金等，汇总后即可得到单位工程的施工图预算造价。
4.2．实物法
实物法编制施工图预算是在工程量完成并分类汇总整理后，按分项工程量套用预算定额。
实物法与单价法中所使用的预算单价表不同的是，这里所套用的预算定额，是包括人工、材料、机械台班的实物消耗量定额，套用定额后，所求得的人工、材料、机械台班的实物消耗数量需按类别分别进行汇总，再按实物消耗数量乘以相
应的人工、材料和机械台班的单价，汇总求和得到直接费，以直接费为基础计算其它各项费用、利润和税金，最后得到工程造价。
5定额项目的选套方法
5.1直接套用定额项目
5.1.1 根据设计的分部分项工程内容，从定额目录中查出该分部分项工程所在的定额中的页数及其部位；
5.1.2 判断设计的分部分项工程内容与定额规定的工程内容是否相一致，当完全一致（或虽然不相一致，但定额规定不允许换算调整）时，即可直接套用定额基价；
5.1.3 将定额编号和定额基价（其中包括人工费、材料费和机械使用费）填入预算表内；
5.1.4 确定分项工程或结构构件预算价值，一般可按下式进行计算：分项工程预算价值=分项工程量×相应定额基价。
参考文献：
1 杨维林，关象石，黄锡成．防雷规范标准汇编．北京：中国气象学会雷电防护委员会,2005:275．
2 刘钦，建筑安装工程预算，北京：械机工业出版社，2007
作者：李晓伟（1968-）男，汉族，广东省普宁市人，本科，助工，通讯地址：河南省南阳市梅溪路323号南阳市气象局，主要从事防雷安全工作。
