耐冲击性聚苯乙烯(HIPS)百科
高抗冲聚苯乙烯结构
高抗冲聚苯乙烯结构高抗冲聚苯乙烯（High Impact Polystyrene，简称HIPS）是一种常见的工程塑料，具有优异的冲击强度和刚度。
它由聚苯乙烯和橡胶颗粒共混而成，因此具备了聚苯乙烯的刚性和橡胶的韧性。
本文将从HIPS的结构、性质和应用等方面进行探讨。
我们来了解一下HIPS的结构。
HIPS由聚苯乙烯和橡胶颗粒组成，其中聚苯乙烯是主要的基体，而橡胶颗粒则起到增韧的作用。
聚苯乙烯的结构由苯环和乙烯基团组成，形成线性的聚合物链。
橡胶颗粒则是由聚丁二烯等弹性体构成，这些弹性体颗粒被均匀地分散在聚苯乙烯基体中。
HIPS具有许多优异的性质。
首先是其高抗冲击性能。
由于橡胶颗粒的存在，HIPS能够有效吸收冲击能量，从而提供出色的抗冲击性能。
此外，HIPS还具有良好的刚度和强度，能够满足不同应用领域对材料的要求。
另外，HIPS具有优异的热稳定性和耐候性，能够在宽温度范围内保持稳定性能。
此外，HIPS还具有良好的耐化学性，在酸碱等腐蚀性环境中能够保持材料的性能稳定。
接下来，让我们来看一下HIPS的应用领域。
由于其优异的性能，HIPS在许多领域得到了广泛的应用。
首先是包装领域。
HIPS可以制成各种形状的包装盒、托盘等产品，具有良好的抗冲击性和刚度，能够保护包装物品的完整性。
其次是电子电器领域。
HIPS可以制成电视机外壳、电脑外壳等产品，具有优异的外观和机械性能。
此外，HIPS还广泛应用于汽车零部件、家具、玩具等领域。
除了上述的应用领域，HIPS还有一些特殊的应用。
例如，在医疗领域，HIPS可以用于制作一次性注射器、试管等产品，具有良好的生物相容性和稳定性。
此外，在建筑领域，HIPS可以制作隔热板、地板等产品，能够提供良好的隔热性能和耐用性。
高抗冲聚苯乙烯是一种具有优异性能的工程塑料。
它的结构由聚苯乙烯和橡胶颗粒组成，具备了聚苯乙烯的刚性和橡胶的韧性。
HIPS 具有高抗冲击性能、良好的刚度和强度、优异的热稳定性和耐候性，广泛应用于包装、电子电器、汽车零部件等领域。
耐冲击性聚苯乙烯(HIPS)百科
HIPS耐冲击性聚苯乙烯正名：High Impact Polystyrene 耐冲击性聚苯乙烯性能：耐冲击性聚苯乙烯（HIPS）耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。
这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。
因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。
你现在正在使用的计算机的外壳就是聚苯乙烯的。
透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。
间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。
聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料乳白色不透明颗粒.密度为 1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS 加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。
耐冲击性聚苯乙烯(HIPS)
HIPS耐冲击性聚苯乙烯正名：High Impact Polystyrene 耐冲击性聚苯乙烯性能：耐冲击性聚苯乙烯（HIPS）耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。
这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。
因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。
你现在正在使用的计算机的外壳就是聚苯乙烯的。
透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。
间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。
聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料乳白色不透明颗粒.密度为1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。
hips是什么材料

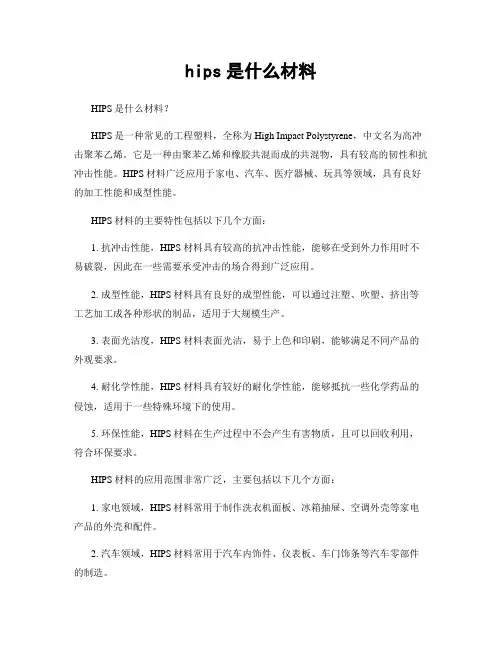

hips是什么材料HIPS是什么材料？HIPS是一种常见的工程塑料，全称为High Impact Polystyrene，中文名为高冲击聚苯乙烯。
它是一种由聚苯乙烯和橡胶共混而成的共混物，具有较高的韧性和抗冲击性能。
HIPS材料广泛应用于家电、汽车、医疗器械、玩具等领域，具有良好的加工性能和成型性能。
HIPS材料的主要特性包括以下几个方面：1. 抗冲击性能，HIPS材料具有较高的抗冲击性能，能够在受到外力作用时不易破裂，因此在一些需要承受冲击的场合得到广泛应用。
2. 成型性能，HIPS材料具有良好的成型性能，可以通过注塑、吹塑、挤出等工艺加工成各种形状的制品，适用于大规模生产。
3. 表面光洁度，HIPS材料表面光洁，易于上色和印刷，能够满足不同产品的外观要求。
4. 耐化学性能，HIPS材料具有较好的耐化学性能，能够抵抗一些化学药品的侵蚀，适用于一些特殊环境下的使用。
5. 环保性能，HIPS材料在生产过程中不会产生有害物质，且可以回收利用，符合环保要求。
HIPS材料的应用范围非常广泛，主要包括以下几个方面：1. 家电领域，HIPS材料常用于制作洗衣机面板、冰箱抽屉、空调外壳等家电产品的外壳和配件。
2. 汽车领域，HIPS材料常用于汽车内饰件、仪表板、车门饰条等汽车零部件的制造。
3. 医疗器械领域，HIPS材料透明度高，具有良好的耐化学性能，适用于制作医疗器械的外壳和包装。
4. 玩具领域，HIPS材料具有良好的成型性能和表面光洁度，适用于制作各类玩具。
5. 其他领域，HIPS材料还广泛应用于日用品、办公用品、建筑材料等领域。
总的来说，HIPS材料是一种具有良好性能和广泛应用前景的工程塑料，随着科技的不断进步和工艺的不断改进，HIPS材料将会在更多领域得到应用，为人们的生活带来更多便利和美好。
HIPS基本资料

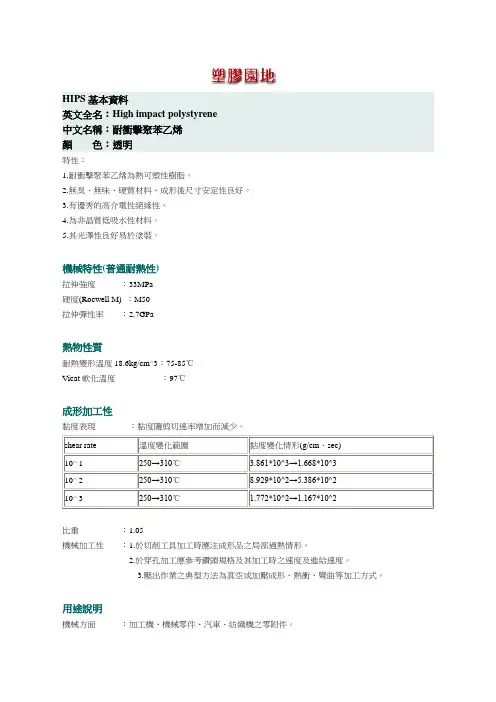

HIPS基本資料英文全名：High impact polystyrene中文名稱：耐衝擊聚苯乙烯顏色：透明特性：1.耐衝擊聚苯乙烯為熱可塑性樹脂。
2.無臭、無味、硬質材料、成形後尺寸安定性良好。
3.有優秀的高介電性絕緣性。
4.為非晶質低吸水性材料。
5.其光澤性良好易於塗裝。
機械特性(普通耐熱性)拉伸強度：33MPa硬度(Rocwell M) ：M50拉伸彈性率：2.7GPa熱物性質耐熱變形溫度18.6kg/cm^3：75-85℃Vicat軟化溫度：97℃成形加工性黏度表現：黏度隨剪切速率增加而減少。
比重：1.05機械加工性：1.於切削工具加工時應注成形品之局部過熱情形。
2.於穿孔加工應參考鑽頭規格及其加工時之速度及進給速度。
3.壓出作業之典型方法為真空或加壓成形、熱衝、彎曲等加工方式。
用途說明機械方面：加工機、機械零件、汽車、紡織機之零附件。
其他方面：電機零件(高週波用之類的電視箱)。
日用品方面：廚房用品、文具(原子筆、複印機零件)等相關產品。
HIPS加工問題處理方法成型品的黏膜1.增加脫模黏度。
2.整成型時間（降低模具溫度、延長冷卻時間、降低射出壓力、減短保壓時間等）。
收縮翹曲1.設計多點的料門。
2.模具溫度均一。
3.調整成型條件（提高樹指溫度、模具溫度、降低射出壓力）。
4.脫模頂出力要平均。
色斑1.顏料要充分混合（通過押出機等）。
2.料門變化，色斑位置也會變化。
3.改變顏料的配色。
HIPS流變性質暨熱物性質一、流變性質黏度(viscosity)是一種流對流體所產生抵抗的指標。
在牛頓黏度定律中，黏度的定義為:對牛頓流體而言(例如:水)，黏度為一常數。
然而，對高分子熔液來說，黏度卻隨其分子受到剪應變率的增加而減少，此種現象，稱為高分子的「剪稀薄特性(Shear Thinning)」。
為何高分子黏度會隨剪應變率的增加而減少？這是由於高分子在不受外力的作用下，分子鏈以隨機(random)方式纏在一起，此時高分子對流動的抵抗較大，同時高分子也會呈現較大的黏度。
高抗冲聚苯乙烯合成
高抗冲聚苯乙烯合成高抗冲聚苯乙烯（High Impact Polystyrene，简称HIPS）是一种具有优异冲击性能和刚韧性的聚合物材料，被广泛应用于汽车、电子、家电等领域。
它是通过将聚苯乙烯（Polystyrene，简称PS）和橡胶相容剂进行共混改性得到的。
HIPS的合成过程中，首先需要选用优质的聚苯乙烯原料。
聚苯乙烯是一种无色透明、结晶性较强的塑料，具有良好的耐化学品和电绝缘性能。
在合成过程中，可以选择不同分子量和分子结构的聚苯乙烯原料，以调控最终HIPS的性能。
为了提高HIPS的耐冲击性能，需要添加橡胶相容剂。
橡胶相容剂是一种能够增加聚苯乙烯与橡胶相容性的添加剂，使其在共混过程中更加均匀分散。
常用的橡胶相容剂有顺丁烯-聚苯乙烯嵌段共聚物（SBS）、苯乙烯-丁二烯嵌段共聚物（SIS）等。
这些橡胶相容剂具有良好的拉伸性和韧性，能够有效提升HIPS的冲击性能。
在HIPS的合成过程中，还可添加一些辅助添加剂来改善其性能。
例如，抗氧剂可有效延缓HIPS的老化速度，提高其使用寿命；阻燃剂可提升HIPS的防火性能，减少火灾风险；稳定剂可增加HIPS的稳定性，使其在高温或长期使用情况下不易发生变化。
HIPS合成的方法有多种，常用的有溶液共聚法和乳液共聚法。
溶液共聚法是将聚苯乙烯和橡胶相容剂溶解在有机溶剂中，通过加热、搅拌等方式使两者充分混合，然后将溶液得到的共聚物进行干燥、粉碎等工艺，最终得到HIPS。
乳液共聚法是将聚苯乙烯和橡胶相容剂分散到水相中，然后通过搅拌、乳化剂等方式使其形成乳液状，经过聚合反应得到固体HIPS。
无论是溶液共聚法还是乳液共聚法，合成过程中的工艺参数和设备选择都对HIPS的性能产生影响。
例如，控制反应温度、溶液浓度、搅拌速度等因素可以调控HIPS的分子量、分子结构和相容性，从而影响其最终性能。
此外，合成过程中的设备选择也需要考虑反应器的材质、搅拌方式、温控方式等因素，以确保合成过程的安全性和稳定性。
hips塑料
HIPS塑料概述HIPS（High Impact Polystyrene）塑料是一种常见的聚苯乙烯共聚物，其特点是具有高冲击强度、优良的机械性能和良好的成型性能。
HIPS塑料通常由苯乙烯和丁二烯两种单体聚合而成，其分子结构中含有弹性体相和玻璃相。
在制造过程中，通过调整这两相之间的配比和相互分散度，可以得到不同性能的HIPS塑料。
由于其优异的性能和可塑性，HIPS塑料被广泛应用于包装、电子产品、家具以及其他领域。
特性1.高冲击强度：HIPS塑料具有良好的抗冲击性能，能够在受力时发生塑性变形而不易破裂，因此被广泛应用于制造需要抗冲击性的产品。
2.优良的刚性：HIPS塑料具有较高的刚性，从而提供了稳定的结构支撑能力。
这使得它成为制造结构件的理想材料。
3.良好的可加工性：HIPS塑料具有很高的可加工性，可以通过注塑、挤出、吹塑等方式进行成型加工。
它可以适应各种复杂的形状和尺寸要求。
4.良好的表面质量：HIPS塑料表面光滑平整，能够提供优良的外观质量，适用于需要较高精度外观的产品制造。
5.良好的染色性：HIPS塑料可以方便地染色或添加色粉，以满足不同颜色需求。
6.耐化学腐蚀性：HIPS塑料对常见的化学品具有较强的抵抗能力，能够在酸碱等腐蚀性环境中保持其性能稳定。
应用领域1.包装行业：HIPS塑料在包装行业中广泛应用于制造保护性包装材料，如泡沫箱、泡沫盒等。
由于其良好的抗冲击性能和可加工性，可以为产品提供有效的保护。
2.电子产品：HIPS塑料用于制造电子产品外壳、面板、支架等零件。
其具有的良好的刚性和表面质量，能够满足电子产品的外观和功能要求。
3.家具：HIPS塑料被广泛应用于家具制造，如椅子、桌子等。
其高冲击强度和刚性能够提供稳定的结构支撑，同时可加工性使得制造家具更加灵活。
4.建筑装饰：HIPS塑料可以用于制造建筑装饰材料，如墙板、天花板等。
它的高表面质量和染色性能，使得建筑装饰具有较高的美观性。
5.其他领域：HIPS塑料还可以用于制造汽车零部件、玩具、运动器材等。
HIPS 性能简介
HIPS 高抗冲聚苯乙烯化学名称：高抗冲聚苯乙烯简介：HIPS是1950年开始开发橡胶改性聚苯乙烯（即高抗冲击聚苯乙烯，HIPS），主要是为了解决PS的冲击脆性。
通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。
近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
抗冲击聚苯乙烯突出的特性是易加工、尺寸稳定性优异、冲击强度高并且有较高刚性。
HIPS只是在耐热性。
氧渗透性、紫外光稳定性和耐油品性方面有一定限度。
HIPS的性能与体系内橡胶相的含量有很大的关系。
理化性质：HIPS是在PS的基础上开发出来的。
PS具有透明性好，硬度高，易于成型加工。
但是其最易发生脆性断裂，在使用上受到约束，为增加其使用性能改善其脆性断裂在聚合时加入丁二烯橡胶增加其韧性，经过增韧后的HIPS冲击韧性比PS 提高四倍。
根据添加的多少可分为，低冲击性PS、中冲击性PS、高冲击行PS。
但是橡胶类的加入使其表面光泽度降低。
改性后提高了材料使用温度，热变形温度为96℃，HIPS同样属于易燃型塑料，极限氧指数为17.8，燃烧时火焰呈橙黄色并伴有大量黑烟产生，燃烧特点软化、起泡、烧焦，有特殊的苯乙烯单体味道产生。
密度：,1.035 ~1.07 g/cm3 ASTM D7292吸水率：0.05~0.22% ASTM D570熔融指数：3.5~15 g/10min ASTM D1505拉伸强度： 13.8~41.4 M/Pa ASTM D638拉伸模量： 1.5~2.0 G/Pa断裂伸长率：15~75%弯曲强度： 13.8~55.1 M/Pa ASTM D790弯曲模量：1.9~2.2G/Pa冲击强度： >10 J/m （悬臂梁） ASTM D256洛氏硬度：50~102 HR ASTM D785成型收缩率：0.2~0.8% ASTM D955热变性温度：96℃ ASTM D648加工性能：HIPS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、片材和薄膜挤塑、热成型以及注坯吹塑成型等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HIPS
耐冲击性聚苯乙烯
正名：High Impact Polystyrene 耐冲击性聚苯乙烯
性能：耐冲击性聚苯乙烯（HIPS）
耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。
这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。
因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。
你现在正在使用的计算机的外壳就是聚苯乙烯的。
透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。
间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。
聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料
乳白色不透明颗粒.密度为 1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS 加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。
阻燃高抗冲聚苯乙烯HIPS材料，HIPS为PS的改性材料，它含
有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高。
它具有PS具有的成型加工、着色力强的优点。
HIPS制品为不透明性。
HIPS吸水性低，加工时可不需预先干燥。
因HIPS 分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。
其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。
成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。
HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。
HIPS的性能:
HIPS乳白色不透明珠粒，具有较高的冲击强度和韧性，可任意着色，成型加工性、抗化学腐蚀性、电性能也好，经橡胶改性了聚苯乙{HotTag}烯，虽然冲击强度和韧性有很大的提高，但拉伸强度、弯曲、硬度、耐光和热稳定性比均聚物有所下降。
抗冲级聚苯乙烯由于含有橡胶成分，其冲击强度比GPPS高5~10
倍，使聚苯乙烯的应用范围扩大了，目前已部分代替了价贵的ABS材料。
HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。
标准HIPS的其它重要性能:弯曲强度13.8～55.1MPa；拉伸强度13.8—41.4MPa；断裂伸长率为15—75％；密度1.035—1.04 g／ml；它具有PS具有成型加工、着色力强的优点。
HIPS制品为不透明性。
HIPS吸水性低，加工时可不需预先干燥。
HIPS的工艺特点:
因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。
其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。
成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。
HIPS树脂吸收水分较慢，因此一般情况下不需干燥。
有时材料表面的水分过多会被吸收，从而影响最终产品的外观质量。
在160°F下干燥2－3h 就可去掉多余的水分。
HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改
善，产品中夹水纹会比较明显。
用途
通用级聚苯乙烯，可用于日用品、电气、仪表外壳、玩具、灯具、家用电器、文具、化妆品容器、室内外装饰品、果盘、光学零件（如三棱镜、透镜）透镜窗镜和模塑、车灯、电讯配件，电频电容器薄膜，高频绝缘材料、电视机等集装箱、波导管，化工容器等。
悬浮聚合树脂可制成不同密度的泡沫塑料，用作绝热、隔音、防震、漂浮、包装材料，软木代用品，预发泡体可作水过滤介质及制备轻质混凝土，低发泡塑料可制成合成木材做家具等。
高抗冲击级聚苯乙烯（HIPS）可注塑或挤塑成各种制品，适合家电产品外壳，电器用品、仪器仪表配件、冰箱内衬、板材、电视机、收录机、电话机壳体、文教用品、玩具、包装容器、日用品、家具、餐具、托盘、餐具、结构泡沫制品、一次性用品、
仪器仪表、家用电器和娱乐用品以及建筑行业。
阻燃级（UL V －0和 UL 5－V），抗冲击聚苯乙烯已有生产并广泛用于电视机壳、商用机器和电器制品。
