各种开关作用
负荷开关、隔离开关、断路器具体的作用与区别
负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
下面一起具体来看看它们的作用与区别。
（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
6种常用低压电气元件的功能作用
6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。
高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。
低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。
另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。
2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
室内开关面板使用介绍
室内开关面板使用介绍
室内开关面板是家居装修中非常重要的部分，它负责控制电源的通断，保障家庭日常用电的安全。
以下是一些常见的室内开关面板及其使用介绍：
1. 单控开关：最常见的开关类型，一个开关控制一个灯或者其他电器设备。
在家庭电路中，单控开关非常普遍。
2. 双控开关：可以实现两个不同位置的开关控制同一个灯。
这种开关通常用在走道、楼梯、房间进门和床头位置，方便在不同位置控制灯的开关。
3. 中途开关：也叫一开多控开关，搭配2个双控开关，可以实现三个不同位置控制同一个灯。
如果需要更多位置控制同一个灯，可以增加中途开关来实现。
4. 双开、三开、四开开关：也叫双（三、四）联开关，多位开关把2~4个开关集成在一个面板，彼此之间相互独立。
这种开关方便一次性控制多个电器设备。
5. 双极开关：双极开关别名是双刀开关，特点是同时切断火线和零线。
多作为浴霸等大功率电器的专用开关。
6. 插座：根据需要接入各种电器设备，有单孔插座、二孔插座、三孔插座等多种类型。
根据电器设备的功率和电流要求选择合适的插座类型和规格。
7. 延时开关、声控开关、红外感应开关等特殊功能开关：这些开关具有特殊功能，可以根据个人需求选择使用。
在使用室内开关面板时，需要注意安全，不要随意拆解和改装，以免造成触电等安全事故。
同时，也要根据具体需求选择合适的开关类型和规格，以保证家庭用电的稳定和安全。
人教部编版 科学 三年级 素材：开关的种类及作用
开关的种类及作用几开几控：几开：表示一个面板上有几个按键。
单控：普通的按键开关。
双控：双控开关可以与另一个双控开关共同控制一个灯。
进屋开灯，回卧室关灯便是使用双控开关。
一位双路换向开关：又称中途开关、三控开关、多控开关。
可安在两个双控开关中间，三个开关共同控制一个灯。
调速开关：调节风扇速度。
功率：100W报警开关：适用于智能小区、酒店、写字楼等场所，当发生紧急情况时，按下面板上的红色紧急按钮，通知控制中心，达到报警的目的。
主要参数：输出一对无源触点：1A 250V适用环境温度：-10到50摄氏度适用环境湿度：小于等于92%调光开关：本开关主要用于调节白炽灯（普通钨丝灯泡）的亮度，节约电能。
产品性能指标：工作电压：AC 220V（+/-）10%，50Hz负载总功率：小于等于500W负载：白炽灯注：不能用来控制日光灯或荧光灯10A三孔插座：2200W以下电器及1.2P以下空调可以使用16A三孔：又称为空调插座，1.5P-2.5P空调使用。
10A三孔带开关：插座可以给普通电器，以及1.2P以下空调可以使用。
开关可用来控制插座电源。
16A三孔加开关：1.5P-2.5P空调使用。
开关可用来控制插座电源。
三相四线插座：25A插座，用来接中央空调四孔：可以接两个二头的插头。
双电脑：面板上有两个电脑接口20A三孔插座：3P以上柜机空调使用五孔加开关：开关可以独立当开关使用也可以用来控制插座（个别品牌其中开关单独使用）一位音响插座：又叫两孔音箱插座。
一个头接进线，另一个头接出线二位音响插座：又叫四孔音箱插座。
一个头接进线，另一个头接出线白板：用来堵孔。
串接式电视插座：本产品是一分支器和普通终端式电视插座的组合，用作有线电视系统输出口，具有安装方便，电缆用线少等优点，适用于有线电视工程的用户终端。
宽频电视插座：本产品适用于家庭、酒店、办公场所的普通电视和宽带电视信号传输，使用频率范围5-1000MHz，输入输出阻抗75欧姆。
九年级上册物理开关知识点
九年级上册物理开关知识点物理课程中，开关是一个基本的概念。
开关的作用是控制电流的通断。
在九年级上册物理学习中，我们将学习关于开关的知识，了解它的种类和使用方法。
通过对不同类型的开关的探究，我们可以深入理解开关在电路中的重要作用。
开关是电路中最简单的元件之一，通过它可以控制电流的通断。
根据其使用方式和结构，我们可以把开关分为多种类型。
下面，让我们逐一了解这些开关的基本特点以及如何使用它们。
1. 压敏开关压敏开关是一种使用压力来控制电路通断的开关。
它通常采用金属片的挠曲变形来实现电路的开闭。
压敏开关广泛应用于汽车电子产品中，例如车门开关、座椅开关等。
我们可以通过对开关施加一定的压力来改变电路的通断状态。
2. 磁敏开关磁敏开关是一种使用磁场来控制电路通断的开关。
它由一个铁芯和一些线圈组成，当外部磁场作用在铁芯上时，线圈中的电流会发生改变，从而引起电路的通断。
磁敏开关广泛应用于电磁锁、磁吸门等领域。
3. 光敏开关光敏开关是一种使用光线来控制电路通断的开关。
它包括一个光敏元件和一个输出电路。
当光照射到光敏元件上时，元件会产生电流，使输出电路闭合，从而实现电路的通断。
光敏开关被广泛应用于自动化控制系统、传感器等领域。
4. 温敏开关温敏开关是一种使用温度变化来控制电路通断的开关。
当温度升高或降低到一定程度时，温敏元件会发生相应的形变，从而改变电路的通断状态。
温敏开关常用于家电产品中，如电饭煲、电热毯等。
通过对这些开关的学习，我们可以更好地理解电路的工作原理。
在实际应用中，我们经常需要根据不同的需求选择合适的开关。
此外，除了以上介绍的常见开关之外，还有一些特殊的开关类型，如触摸开关、声控开关等。
触摸开关通过人体的触摸来控制电路通断，广泛应用于智能家居等领域。
声控开关利用声音的震动来控制电路的通断状态，可以实现语音控制家电等应用。
在理解开关的基本原理和种类的基础上，我们还需要了解开关的使用注意事项。
使用开关时，要注意保持开关干燥，避免盲目拆装开关。

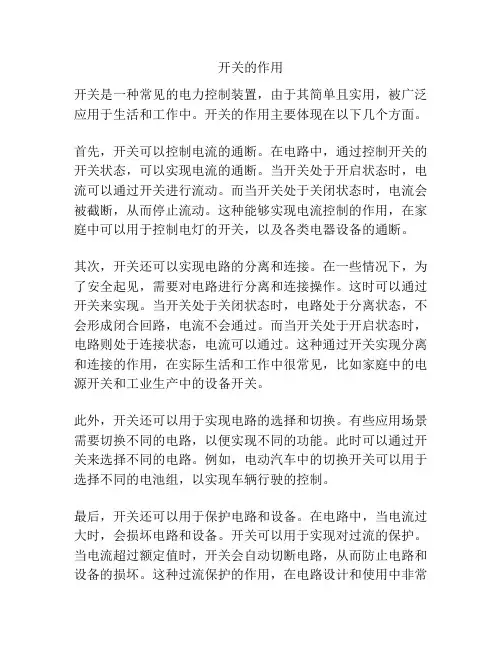

开关的作用
开关的作用开关是一种常见的电力控制装置，由于其简单且实用，被广泛应用于生活和工作中。
开关的作用主要体现在以下几个方面。
首先，开关可以控制电流的通断。
在电路中，通过控制开关的开关状态，可以实现电流的通断。
当开关处于开启状态时，电流可以通过开关进行流动。
而当开关处于关闭状态时，电流会被截断，从而停止流动。
这种能够实现电流控制的作用，在家庭中可以用于控制电灯的开关，以及各类电器设备的通断。
其次，开关还可以实现电路的分离和连接。
在一些情况下，为了安全起见，需要对电路进行分离和连接操作。
这时可以通过开关来实现。
当开关处于关闭状态时，电路处于分离状态，不会形成闭合回路，电流不会通过。
而当开关处于开启状态时，电路则处于连接状态，电流可以通过。
这种通过开关实现分离和连接的作用，在实际生活和工作中很常见，比如家庭中的电源开关和工业生产中的设备开关。
此外，开关还可以用于实现电路的选择和切换。
有些应用场景需要切换不同的电路，以便实现不同的功能。
此时可以通过开关来选择不同的电路。
例如，电动汽车中的切换开关可以用于选择不同的电池组，以实现车辆行驶的控制。
最后，开关还可以用于保护电路和设备。
在电路中，当电流过大时，会损坏电路和设备。
开关可以用于实现对过流的保护。
当电流超过额定值时，开关会自动切断电路，从而防止电路和设备的损坏。
这种过流保护的作用，在电路设计和使用中非常重要，能够有效延长电路和设备的使用寿命。
综上所述，开关是一种简单而实用的电力控制装置，具有控制电流通断、实现电路的分离和连接、选择和切换不同电路以及保护电路和设备等多种作用。
在日常生活和工作中，开关的应用十分广泛，为我们的生活和工作带来了很大的便利和效益。
电路中的开关作用是什么
电路中的开关作用是什么开关是电路中常见的元件之一，其作用是控制电流的通断。
在电路中，开关可以起到打开、关闭或切换电路的功能，它扮演着连接与断开电路的重要角色。
本文将探讨开关的工作原理、种类和应用。
一、开关的工作原理开关的工作原理基于其内部的导电材料和电路连接状态。
通常，开关由两个接点组成，可以是金属材料或其他导电材料制成。
当两个接点之间有电流存在时，开关处于闭合状态。
当两个接点之间断开电流时，开关处于断开状态。
当外部力量作用于开关时，开关的接点会发生位移，从而改变接点之间的连接状态。
例如，摁下按钮开关，可以使接点闭合，电流可以通过开关流向负载。
释放按钮时，开关接点会打开，电路中断，电流无法流过。
二、开关的种类1. 机械开关机械开关是最常见和最基本的开关类型。
它们通过物理上的接触和分离控制电流的通断。
机械开关常见的类型包括按钮开关、刀剪开关和拨动开关等。
按钮开关通过按下或释放按钮来打开或关闭电路。
刀剪开关则通过刀片的位置来切换电路的连接。
拨动开关通过手动操作杆来改变接点的状态。
继电器是一种控制电路的开关类型，它能够通过小电流控制大电流。
继电器通常由一个电磁线圈和多个触点组成。
当电磁线圈受到电流激励时，触点闭合或断开，从而控制输出电路的状态。
继电器广泛应用于自动化控制系统和电力系统中，以实现电气信号的转换和控制。
3. 半导体开关半导体开关是一种使用半导体材料（如二极管、晶体管和场效应管等）制成的开关。
与机械开关相比，半导体开关具有更快的开关速度和更小的体积。
晶体管是最常见的半导体开关之一，可以通过控制其基极电流来控制电流的放大和截断。
三、开关的应用1. 家庭电路在家庭电路中，开关被广泛应用于灯光、电器设备等的控制。
通过打开或关闭开关，我们可以方便地控制室内灯光的亮暗，以及电器设备的通断状态。
例如，我们可以通过打开开关来启动电视、电脑或空调等。
2. 工业自动化在工业领域，开关作为控制元件，常用于自动化系统。
开关电器的作用和分类
开关电器的作用和分类
在电力系统中，开关电器是一次设备的重要组成部分，由于检修、改变运行方式或发生故障时，须将发电机、变压器，线路等元件接入或退出，因而要进行一些操作。
例如:在正常情况下要能可靠地接通和开断电路;在改变运行方式时，要能灵活地进行切换操作;在电路发生故障情况下，须能迅速切断故障电流，保证未发生故障部分的继续运行;在检修设备时，隔离带电部分，保证工作人员的安全等等。
为了完成上述这些操作，在电力系统中，必须装设各种类型的开关电器。
根据开关电器在电路中担负的任务，可以分成下列几类:
(1)仅用来在正常工作情况下，断开或接通正常工作电流的开关电器，如高压负荷开关、低压闸刀开关、接触器等。
(2)仅用来断开故障情况下的过负荷电流或短路电流的开关电器，如高低压熔断器。
(3)既用来断开或接通正常工作电流，也用来断开或接通过负荷电流或短路电流的开关电器，如断路器、自动空气开关、跌落式熔断器等。
(4)主要用来检修时隔离电压的开关电器，如隔离开关等。
在高压电路中，断路器和隔离开关是最重要且用得最多的开关电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压断路器
高压隔离开关
高压负荷开关
高压开关柜
高压组合开关
开关名称
功能高压熔断器来自1、对电路及电气设备进行短路保护2、过负荷保护 1、正常运行时用它接通或切断负荷电流2、在发生短路故障或严重过负荷时，在继电保护装置作用下，自动 、迅速地切断故障电流 3、具有相当的灭弧装置和足够大的灭弧能力 1、隔离高压电源—用隔离开关把检修的电器设备与带电部分可靠地断开，使其有一个明显的断开点，确保 检修、试验工作人员的安全 2、倒闸操作——在双母线接线的配电装置中，可利用隔离开关将设备与供电线 从一组母线切换到另一组母线 3、接通或断开较小电流——如果激磁电流不超过2A的空载变压器、电容电流 不超过5A的空载线路及电压互感器和避雷器等回路 专门用于接通和断开负荷电流的电气设备。在装有脱扣器时，过负荷情况下也能自动跳闸。但因为它具有简 单的灭弧装置，所以不能切断短路电流。大多数情况下，负荷开关与高压熔断器（一般为RN1型）串联，借 助熔断器切断短路电流 它是由厂家按一定的接线方式，将同一回路的开关电器、母线、测量仪表、保护电器和辅助设备等都装配在 封闭的金属柜中，成套供应用户。这种设备结构紧凑，使用方便，在工厂供电系统中广泛用于控制和保护变 压器、高压线路和高压电动机等 高压组合电器是将高压断路器、负荷开关、熔断器、隔离开关、接地开关等电器设备组合在一起的高压成套 设备。组合电器优点是减少设备的占地面积，提高设备运行的可靠性。
