电子工艺实训报告答案第一部分一、安全用电常识1、电伤电击2、电弧烧伤、电烙印、皮肤金属化3、电流强度、电击时间、电流的途径、电流性质 364、人体的电流I 通电的时间t5、⑴只接触火线⑵同时接触零线和火线或同时接触有电势差的两个电极⑶单脚触地6、延时、中转和放大、动作指示7、有无短路排除故障点8、断路、短路、漏电9、电源负载10、8m以内二、操作规程1、⑴切断电源防静电手镯或绝缘手套⑵铁架⑶空载⑷湿手⑸单手放电⑹切断电源二氧化碳或四氯化碳灭火器⑺工作台2、<1>手触摸<2>专用支架烫坏导线或其他物件易燃品烙铁头氧化<3>防护眼罩<4>电源线<5>工作台或空地三、选择题1-5 ACAAD 6-10 DDBCA11-12 BB四、简答答：发现有人触电,救护人员首先迅速的使其脱离电源,而后进行积极的抢救。
(1)脱离电源:如果是低压触电而且开关就在附近,应立即拉开开关。
如果是高压触电,应立即通知电管人员停电。
也可用相应绝缘等极的工具切断电源线,或在允许的情况下人为制造短路,逼使电源自动跳闸。
在触电者脱离电源前,严禁救护人员直接用手或非绝缘物去拉触电者,同时要注意其脱离电源后不得摔伤。
(2)抢救:如果触电者的心跳和呼吸仍存在,应解开衣扣使其安静舒适的平卧,自然恢复。
必要时进行人工呼吸或心脏按摩。
(禁打强心针)。
如果触电者的心跳呼吸均已停止,在没有致命外伤的情况下,不能认为已经死亡,应立即进行人工呼吸或心脏按摩。
在请医生前来或送往医院的途中,不允许间断抢救。
第二部分一、焊接基本知识1、熔焊、钎焊和加压焊2、机器焊接绕焊、钩焊、搭焊、插焊浸焊、波峰焊和再流焊3、⑴直热式、感应式气体燃烧式⑵单用式、两用式、调温式、恒温式内热、外热⑶恒温式 20～35W4、⑴斜口钳,尖嘴钳⑵镊子,小刀,锥子⑶电烙铁吸锡器⑷数字/指针万用表追踪示波器信号发生器稳压电源5、焊料和助焊剂松香 63% 37%6、单面、双面、多层7、先小后大、先低后高、先耐热后不耐热二、焊接操作1、⑴握笔法⑵正握法⑶反握法大功率烙铁的操作和热容量大2、⑴焊锡电烙铁⑵30cm⑶洗手2、⑴准备好焊锡丝和烙铁。
此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
⑵将烙铁头与电路板成45度的角度接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
⑶当焊件加热到能熔化焊料的温度后，左手拿焊锡丝也成45度贴板靠近焊盘，使焊料开始熔化并润湿焊盘。
⑷当熔化一定量的焊锡后将焊锡丝移开。
⑸当焊锡完全润湿焊盘后移开烙铁，注意移开烙铁的方向应该是大致45°的方向，被焊物不可晃动。
三、简答1、简述如何正确使用电烙铁?答：①使用电烙铁前首先要核对电源电压是否与电烙铁的额定电压相符，注意用电安全，避免发生触电事故。
②注意经常检查手柄上紧固螺钉及烙铁头的锁紧螺钉是否松动，及时处理。
③上锡。
烙铁头表面凹凸不平，而且有氧化层，用锉刀将烙铁头斜面刮亮，然后将电烙铁通电预热，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层银白色的锡为止。
④焊接时，左手拿焊锡丝，右手拿电烙铁，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。
⑤将电烙铁放回烙铁架上，注意烙铁应与烙铁架接触以充分散热。
2、焊接必须具备的条件答：<1>、焊件必须具有良好的可焊性。
<2>、为了使焊件和焊锡之间有良好的接触,焊件表面必须保持清洁。
<3>、要使用合适的助焊剂<4>、焊件加热到适当的温度。
<5>、焊料要适应焊接要求焊料的成分和性能应与被焊金属材料的可焊性、焊接温度、焊接时间、焊点的机械强度相适应<6>、要有适当的焊接时间。
3、焊剂（助焊剂）的作用。
答：①除氧化膜。
②防止氧化。
③减小表面张力，增加焊锡流动性，有助于焊锡润湿焊件。
④使焊点美观。
4、什么是标准焊点？答：( 1 )元器件与印制版可靠的连接，具有良好导电性，必须防止虚焊。
( 2 )足够的机械强度，保证被焊件在受振动或冲击时不致脱落、松动。
( 3 )光洁整齐的外观--焊料的连接面呈半弓形凹面、表面有光泽且平滑、无裂纹、针孔、夹渣。
5、造成元器件虚焊和假焊的主要原因是什么？答：⑴焊接的金属引线没有上锡或上的不好。
⑵没有清除焊盘的氧化层和污垢，或清除不彻底。
⑶焊接时间过短，焊锡没有达到足够的温度。
⑷焊锡还未完全凝固就晃动了元器件。
6、拆焊的方法有哪些？答：( 1 )分点拆焊法( 2 )集中拆焊法( 3 )保留拆焊法( 4 )剪断拆焊法四、焊接操作练习根据自己在练习过程中出现的问题进行总结阐述。
第三部分一、基本元件1、有源无源能量转换耗能储能结构耗能储能2、固定，可变，特种可变分压、分流、滤波（与电容组合）、阻抗匹配标称阻值和额定功率3、直标法、文字符号法、色标法和数码法三环、四环和五环误差环与第四环的距离比第一环与第二环的距离大4、电阻的阻值背景颜色碳膜金属氧化膜误差或精度有效数字倍率10×103Ω5、有效数字倍率或0的个数滤波、谐振、旁路、耦合、通交流阻直流C=Q/U法拉F 1F=106μF=1012PF μF PF6、自感互感亨利（H）滤波储能谐振波形变换电压变换阻抗变换低频中频高频选频调频和调幅图像部分和伴音部分7、振荡线圈红第一级中放白第二级中放黑或绿导线可靠接地输入变压器初级8、NPN PNP EBC三引脚开关电流放大基极集电极β9、门极（也称栅极）、源极、漏极10、单向导电性直流电整流高频电压检波检波和整流11、（发射结）（集电结）P N P（发射极e）（集电极c）（基极b）二、参照图形写出名称电位器三极管磁棒线圈瓷片电容电解电容双联电容中周（中频变压器）二极管三、简答1、简述三极管的工作原理答：三极管的放大作用：Ic与Ib比较，Ic=βIbn或Ic=βIb+(1+β)Icbo。
β表示共发射极直流电流放大系数。
所以三极管有分配电流的作用，把Ie 按一定分配关系分成Ic和Ib，Ic远大于Ib，所以只要使Ib略微增加，Ic 就要增加很多，就产生了放大作用。
2、简述扬声器工作原理答：扬声器基本原理：首先，它将电信号变成相应的机械振动；然后，机械振动通过辐射器引起它的周围媒质(空气)产生波动，从而完成了电—声的转换过程。
电动扬声器又称为动圈扬声器，根据电磁学原理，当导体(音圈)内有电流通过时，由于载流导体产生的磁场和永久磁铁磁场间的相互作用，音圈便会作相应的垂直运动(振动)，由于音圈与纸盆粘结在一起，音圈便带动纸盆作相应的振动，从而把音波辐射出去。
第四部分1、指针数字电压电流电阻2、机械两表笔零欧姆3、中间三分之一4、反向正向基极b NPN型PNP型5、250 电液溢出腐蚀而损坏其它零件6、V/Ω COM mA 交流电压750V或直流电压1000V处二、⑴色环阻值电源双手⑵阻值喇叭音量⑶电容电阻瓷片电解 F正⑷直流电阻负极正负⑸电流放大倍数 EBC/BCE VT1 VT2、VT3 VT4⑹D-S S D⑺直流电阻对地交直流电压工作电流第五部分5.1收音机部分一、填空1、直接放大式和超外差式2、调幅、调相和调频3、灵敏度选择性4、谐振频率及其附近频率远离谐振频率选频5、一是能产生高频等幅讯号f本，又称本机振荡信号；二是将f外与f本相混合，又称混频；三是从混频后输出的讯号中，选出中频调幅讯号f本-f外，这叫选频。
6、自己产生振荡信号7、第一选频作用，保证整机的选择性；第二，耦合作用，起重要的阻抗变换作用，保证中放的增益。
8、信号发生器、直流稳压电源、示波器和毫伏表（或毫安表）二、选择题1-4 CBD A三、1、输入调谐回路变频回路中放回路检波低放级功放级框架图如下：f L - f s = f I各部功能作用：⑴输入调谐电路由双联可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，从天线（T1）接收进来的高频信号，通过CA固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。
⑵本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变成固定的465KHz的中频信号。
⑶中放回路它主要由VT2、VT3组成的两极中频放大器组成。
⑷检波级的主要任务是把中频调幅信号还原成音频信号，C4、C5起滤去残余的中频成分的作用。
⑸前置低放电路主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。
⑹功率级把放大后的音频信号进行功率放大，以推动扬声器发出声音。
【主要包括接收回路；高频放大与变频电路；中频放大；检波；音频放大（含功率放大）等。
1、接收回路有磁棒线圈T1ab和可变电容器CA串联而构成。
当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过T1cd耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。
所以接收回路又称选台电路。
2、高频放大与变频电路有接收回路选择出的电台信号通过T1cd耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串联与集电极中的中周谐振器T2选择出中频信号（f本-f台=f中=465KHz），送入下一级中频放大器。
3、两级中放VT2、VT3进一步对中频信号进行选择和放大。
4、检波电路它有VT3的非线性及低通滤波完成的。
作用是检出音频调制信号（有用信号），去掉中频载频信号，音频信号送至音量电位器W，再经电容器C6送至前置放大器VT4的基极。
电容器C4C5是中频信号的旁路电容，起滤去残余的中频成分的作用。
5、音频前置放大器VT4为音频前置放大器。
其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。
6、音频功率放大器由VT5和VT6组成推挽功率放大器。
其中VT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发生。
】1、略四、1、⑴元件装配图⑵漆包层⑷先小后大先低后高先耐热后不耐热⑸二极管、三极管2、 8种电路板3、瓷片电解长短4、屏蔽和导线可靠焊接颠倒焊接5、放大倍数 Hfe NPN EBC EBC 2S6、R12 R34 R568、5KΩ左右增大9、极性10、漆包层欧姆11、212、填写上课时自己检测的各点电流值五、答：这个电路使用两个特性相同的晶体管，两组偏置电阻和发射极电阻的阻值也相同。
电子工艺实习实验报告
一、实验目的通过本次电子工艺实习，旨在使学生了解电子工艺的基本概念、工艺流程和常用工具设备，掌握电子元器件的识别、焊接、调试和故障排除等基本技能，培养学生的动手能力和工程意识。
二、实验内容1. 电子元器件的识别与检测2. 焊接工艺与技能训练3. 印制电路板（PCB）的制作与调试4. 电子电路的组装与测试三、实验过程1. 电子元器件的识别与检测（1）元器件分类：首先，我们学习了电子元器件的分类，包括电阻、电容、电感、二极管、三极管、集成电路等。
（2）元器件识别：接着，我们通过实物和资料学习了元器件的识别方法，如色环电阻、直插电容、贴片电容、二极管、三极管等。
（3）元器件检测：最后，我们使用万用表等工具对元器件进行检测，以确保其性能符合要求。
2. 焊接工艺与技能训练（1）焊接工具：首先，我们了解了焊接工具的种类，如烙铁、焊锡、助焊剂、吸锡器等。
（2）焊接方法：接着，我们学习了焊接的基本方法，包括焊接温度、焊接时间、焊接角度等。
（3）焊接技能训练：在老师的指导下，我们进行了焊接技能训练，包括焊接电阻、电容、二极管、三极管等。
3. 印制电路板（PCB）的制作与调试（1）PCB设计：首先，我们学习了PCB设计软件，如Altium Designer、Eagle等，并进行简单的PCB设计。
（2）PCB制作：接着，我们学习了PCB制作流程，包括电路板制作、钻孔、镀铜、腐蚀、钻孔等。
（3）PCB调试：最后，我们将制作好的PCB焊接元器件，并进行调试，确保电路功能正常。
4. 电子电路的组装与测试（1）电路原理图分析：首先，我们分析了电子电路的原理图，了解了电路的功能和组成。
（2）元器件选择：接着，我们根据电路原理图选择了所需的元器件。
（3）电路组装：在老师的指导下，我们进行了电路的组装，包括焊接、接线等。
（4）电路测试：最后，我们使用万用表等工具对电路进行测试，确保电路功能正常。
四、实验结果与分析1. 成功识别了各种电子元器件，并掌握了检测方法。

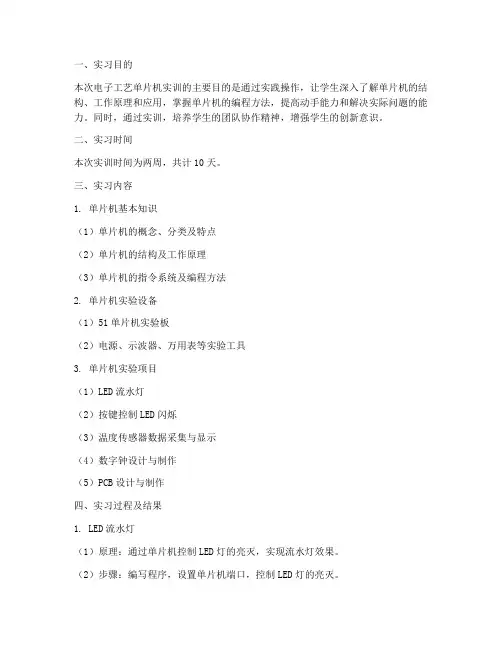

电子工艺单片机实训报告
一、实习目的本次电子工艺单片机实训的主要目的是通过实践操作，让学生深入了解单片机的结构、工作原理和应用，掌握单片机的编程方法，提高动手能力和解决实际问题的能力。
同时，通过实训，培养学生的团队协作精神，增强学生的创新意识。
二、实习时间本次实训时间为两周，共计10天。
三、实习内容1. 单片机基本知识（1）单片机的概念、分类及特点（2）单片机的结构及工作原理（3）单片机的指令系统及编程方法2. 单片机实验设备（1）51单片机实验板（2）电源、示波器、万用表等实验工具3. 单片机实验项目（1）LED流水灯（2）按键控制LED闪烁（3）温度传感器数据采集与显示（4）数字钟设计与制作（5）PCB设计与制作四、实习过程及结果1. LED流水灯（1）原理：通过单片机控制LED灯的亮灭，实现流水灯效果。
（2）步骤：编写程序，设置单片机端口，控制LED灯的亮灭。
（3）结果：成功实现LED流水灯效果。
2. 按键控制LED闪烁（1）原理：通过按键输入信号，控制LED灯的闪烁。
（2）步骤：编写程序，检测按键状态，控制LED灯的闪烁。
（3）结果：成功实现按键控制LED闪烁。
3. 温度传感器数据采集与显示（1）原理：利用温度传感器采集环境温度，通过单片机显示。
（2）步骤：编写程序，读取温度传感器数据，通过LCD显示。
（3）结果：成功实现温度传感器数据采集与显示。
4. 数字钟设计与制作（1）原理：通过单片机实现数字时钟功能，包括时分秒显示、整点报时等。
（2）步骤：编写程序，设置单片机定时器，实现时分秒显示、整点报时。
（3）结果：成功实现数字钟设计与制作。
5. PCB设计与制作（1）原理：利用EDA工具进行PCB设计，制作单片机实验电路板。
（2）步骤：学习PCB设计软件，绘制电路原理图，生成PCB布线图。
（3）结果：成功完成PCB设计与制作。
五、实习体会1. 通过本次实训，我对单片机有了更深入的了解，掌握了单片机的编程方法和实验技能。

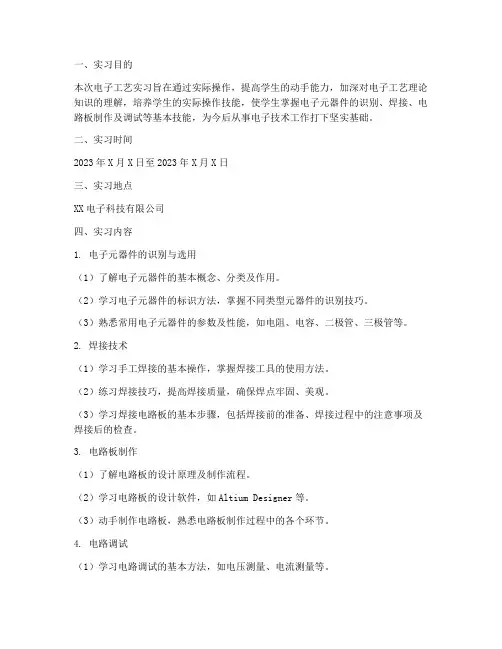

电子工艺实习报告册答案
一、实习目的本次电子工艺实习旨在通过实际操作，提高学生的动手能力，加深对电子工艺理论知识的理解，培养学生的实际操作技能，使学生掌握电子元器件的识别、焊接、电路板制作及调试等基本技能，为今后从事电子技术工作打下坚实基础。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX电子科技有限公司四、实习内容1. 电子元器件的识别与选用（1）了解电子元器件的基本概念、分类及作用。
（2）学习电子元器件的标识方法，掌握不同类型元器件的识别技巧。
（3）熟悉常用电子元器件的参数及性能，如电阻、电容、二极管、三极管等。
2. 焊接技术（1）学习手工焊接的基本操作，掌握焊接工具的使用方法。
（2）练习焊接技巧，提高焊接质量，确保焊点牢固、美观。
（3）学习焊接电路板的基本步骤，包括焊接前的准备、焊接过程中的注意事项及焊接后的检查。
3. 电路板制作（1）了解电路板的设计原理及制作流程。
（2）学习电路板的设计软件，如Altium Designer等。
（3）动手制作电路板，熟悉电路板制作过程中的各个环节。
4. 电路调试（1）学习电路调试的基本方法，如电压测量、电流测量等。
（2）掌握常用测试仪器，如万用表、示波器等的使用方法。
（3）对制作的电路板进行调试，确保电路功能正常。
五、实习成果1. 掌握了电子元器件的识别与选用方法。
2. 熟练掌握了手工焊接技术，焊接质量良好。
3. 熟悉了电路板制作流程，独立制作了电路板。
4. 掌握了电路调试的基本方法，对制作的电路板进行了调试。
六、实习体会1. 通过本次实习，我深刻认识到理论知识与实际操作相结合的重要性。
2. 实习过程中，我学会了如何查阅资料、解决问题，提高了自己的独立思考能力。
3. 实习使我更加了解了电子工艺领域的广泛应用，激发了我对该领域的兴趣。
4. 实习过程中，我结识了许多志同道合的同学，增进了彼此间的友谊。
5. 实习让我认识到自己的不足，为今后的学习和工作指明了方向。
七、实习建议1. 建议学校在课程设置上，加强理论教学与实践教学的结合，提高学生的动手能力。
电子工艺实训报告
电子工艺实训报告院系：电子工程系专业：电子信息工程姓名：学号：指导老师：2012年11月30日星期日一、实训目的现代生活离不开电，电子产品也俨然作为我们生活的必需品。
在电子产品迅猛发展的今天，我们电子类的学生都有必要去掌握一定的电工操作技能。
在电子工艺实习课上，我们加强了对电子产品及其制作的认知，充分了解了工艺工作在电子产品制造过程中的重要地位。
现代电子制作业以及劳动力市场都对应用型技术人才有着大量的需求。
通过电子工艺实训，使我对电子元件及收音机的装机与调试有一定的认识，为日后学习制作电子类器件打下了基础，同时使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力。
具体如下：1.了解电子产品工艺的基本过程和基本方法,掌握电子新电路和新元器件及先进的电子产品生产工艺；2.熟悉常用电子器件的类别、型号、规格、性能及其使用范围；3.熟悉手工焊锡的常用工具，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接；4.了解收音机的基本知识，根据电路图，学会组装收音机，并通过对电路图的掌握，对收音机简单地故障进行检修；5.培养良好的职业道德、规范操作习惯、良好的职业行为，提高信息获取能力、团队协作精神和语言表达能力，并且初步锻炼设计技巧；6.提高电子技术设计与生产的艺术美审美能力，电子艺术设计创新能力，形成一丝不苟，精益求精的专业素养；7.培养自己在电子信息工程专业的兴趣，提高我们的动手能力。
二、实训内容这一次我们的实训内容是学习和制作超外差式收音机。
超外差式收音机机主要由输入调谐电路、混频电路、中放电路、检波电路、前置低放、功率放大电路和喇叭或耳机组成。
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

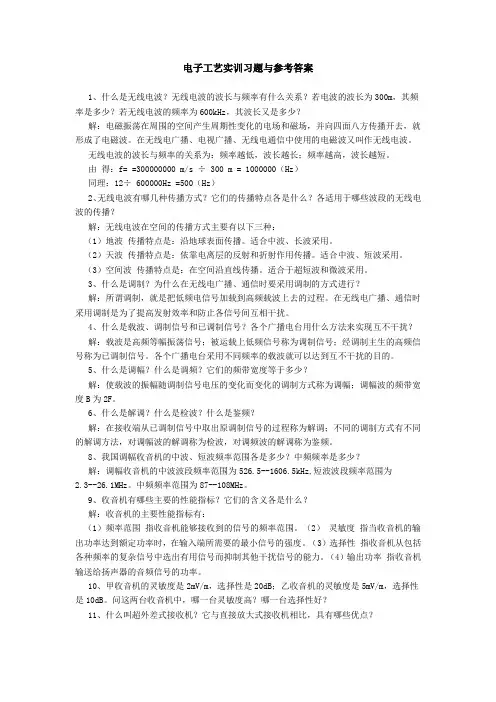

电子工艺实训习题与参考答案
