莫氏锥度

莫氏锥度的公称直径或叫外锥大径基本尺寸指的是什么？很奇怪锥度就是锥度难道这个姓莫的发明了另外一种锥度的表示体系？难道用莫氏锥度的地方就不能用公制锥度表示？？莫氏锥度是指一组特定的锥度，只是一组数据，数据很普通，但是被赋予了超出数值的更多含义。

就像π一样，只是无数数字中的一个，但是只有它叫π。

下面是摘抄的资料。

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)1.带扁尾的外圆锥注：① 括号内的尺寸尽量不要采用。

莫氏锥度

莫氏锥度简介莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.公制锥度公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)发明为19世纪美国机械师莫氏（Stephen A. Morse）为了解决麻花钻的夹持问题（莫氏同时也是世界最早商业化麻花钻头（1864年）的发明者）而发明。

马上就推广为美国标准，并且发展成为全球标准。

莫氏锥度标准

莫氏锥度标准简介莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有B10,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.发明为19世纪美国机械师莫氏（Stephen A. Morse）为了解决麻花钻的夹持问题（莫氏同时也是世界最早商业化麻花钻头（1864年）的发明者）而发明。

马上就推广为美国标准，并且发展成为全球标准。

画法莫氏锥度锥孔的标准画法：莫氏锥度孔的画法与莫氏外锥度画法一样，从中心线作垂直线，以大端尺寸两端为起点，做2α锥角线，两线至标准长度终点即成内锥孔。

标注大端尺寸、长度、锥角2α度数完成作图。

莫氏锥度国际标准莫氏锥度号锥度（2tgα）大端直径D 圆锥角2α斜角α斜度（tgα）0 # 1:19.212＝0.05205 ∮9.045 2°58'54" 1°29'27" 0.0261 # 1:20.047＝0.04988 ∮12.065 2°51'26" 1°25'43"0.02492 # 1:20.020＝0.04995 ∮17.78 2°51'41" 1°25'50" 0.0253 # 1:19.922＝0.05020 ∮23.825 2°52'32" 1°26'16"0.02514 # 1:19.254＝0.05194 ∮31.267 2°58'31" 1°29'15" 0.0265 # 1:19.002＝0.05263 ∮44.399 3°00'53" 1°20'26"0.02636 # 1:19.180＝0.05214 ∮63.348 2°59'12" 1°29'36"0.02617 # 1:19.231＝0.052 ∮83.058 2°58'36" 1°29'25" 0.026。

莫氏锥度的详细介绍

莫氏锥度的公称直径或叫外锥大径基本尺寸指的是什么？很奇怪锥度就是锥度难道这个姓莫的发明了另外一种锥度的表示体系？难道用莫氏锥度的地方就不能用公制锥度表示？？莫氏锥度是指一组特定的锥度，只是一组数据，数据很普通,但是被赋予了超出数值的更多含义。

就像π一样，只是无数数字中的一个,但是只有它叫π。

下面是摘抄的资料.莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距,又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装，同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削,拆卸后重新装上不会影响钻头的中心位置.莫氏锥度，有0，1，2,3，4，5，6共七个号，锥度值有一定的变化,每一型号公称直径大小分别为9。

045，12.065，17。

78，23.825，31。

267，44.399，63。

348。

主要用于各种刀具（如钻头、铣刀）各种刀杆及机床主轴孔锥度.莫氏锥度又分为长锥和短锥，长锥多用于主动机床的主轴孔，短锥用于机床附件和机床连接孔，莫氏短锥有,B12,B16，B18,B22,B24六个型号,他们是根据莫氏长锥1，2,3号缩短而来，例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥，如常用的钻夹头1—13毫米通常都是采用B16的短锥孔。

公制锥度，以大端直径标注。

主要用于较大主轴锥度,刀套，刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1：20.047 12.0652 1:20。

020 17.783 1:19。

922 23。

8254 1：19。

254 31。

2675 1:19.002 44.3996 1：19.180 63。

348锥度C与圆锥角α的关系为:C=2Xtg（α/2)。

莫氏锥度

莫氏锥度莫氏锥度的公称直径或叫外锥大径基本尺寸指的是什么？很奇怪锥度就是锥度难道这个姓莫的发明了另外一种锥度的表示体系？难道用莫氏锥度的地方就不能用公制锥度表示？？莫氏锥度是指一组特定的锥度，只是一组数据，数据很普通，但是被赋予了超出数值的更多含义。

就像π一样，只是无数数字中的一个，但是只有它叫π。

下面是摘抄的资料。

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，3 1.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为:C=2Xtg(α/2)1.带扁尾的外圆锥表 1.4-61D注：①括号内的尺寸尽量不要采用。

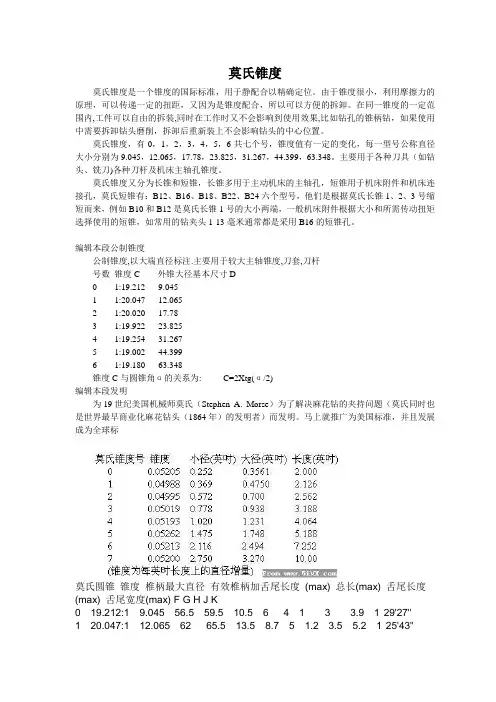

莫氏锥度

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，利用摩擦力的原理，可以传递一定的扭距，又因为是锥度配合，所以可以方便的拆卸。

在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。

莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。

主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。

莫氏锥度又分为长锥和短锥，长锥多用于主动机床的主轴孔，短锥用于机床附件和机床连接孔，莫氏短锥有：B12、B16、B18、B22、B24六个型号，他们是根据莫氏长锥1、2、3号缩短而来，例如B10和B12是莫氏长锥1号的大小两端，一般机床附件根据大小和所需传动扭矩选择使用的短锥，如常用的钻夹头1-13毫米通常都是采用B16的短锥孔。

编辑本段公制锥度公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆号数锥度C 外锥大径基本尺寸D0 1:19.212 9.0451 1:20.047 12.0652 1:20.020 17.783 1:19.922 23.8254 1:19.254 31.2675 1:19.002 44.3996 1:19.180 63.348锥度C与圆锥角α的关系为: C=2Xtg(α/2)编辑本段发明为19世纪美国机械师莫氏（Stephen A. Morse）为了解决麻花钻的夹持问题（莫氏同时也是世界最早商业化麻花钻头（1864年）的发明者）而发明。

马上就推广为美国标准，并且发展成为全球标莫氏圆锥锥度椎柄最大直径有效椎柄加舌尾长度(max) 总长(max) 舌尾长度(max) 舌尾宽度(max) F G H J K0 19.212:1 9.045 56.5 59.5 10.5 6 4 1 3 3.9 1°29'27"1 20.047:1 12.065 62 65.5 13.5 8.7 5 1.2 3.5 5.2 1°25'43"2 20.020:1 17.780 75 80 16 13.5 6 1.6 5 6.3 1°25'50"3 19.922:1 23.825 94 99 20 18.5 7 2 5 7.9 1°26'16"4 19.254:1 31.267 117.5 124 24 24.5 8 2.5 6.5 11.9 1°29'15"5 19.002:1 44.399 149.5 156 29 35.7 10 3 6.5 15.9 1°20'26"6 19.180:1 63.348 210 218 40 51 13 4 8 19 1°29'36"7 83.058 285.75 294.1 34.9 - - 19.05 - 19 1°29'25"莫氏3号锥度1：19.922大径：23.825小径19.8锥长<=81，MT3号孔与顶针的接触面的长度应该至少达到锥长的百分七十五莫氏锥度锥孔的标准画法：莫氏锥度孔的画法与莫氏外锥度画法一样，从中心线作垂直线，以大端尺寸两端为起点，做2α锥角线，两线至标准长度终点即成内锥孔。

莫氏锥度的斜角度数

莫氏锥度的斜角度数摘要：1.莫氏锥度的概念和作用2.莫氏锥度的分类和型号3.莫氏锥度的斜角度数4.莫氏锥度在机械加工中的应用5.莫氏锥度的优点和局限性正文：一、莫氏锥度的概念和作用莫氏锥度是一种关于锥度的国际标准，主要用于机械中旋转体的精密固定。

它是由法国人莫氏（Charles 莫氏）在19 世纪末期提出的，目的是为了统一各国的锥度标准，以便于机械产品的互换性和通用性。

莫氏锥度杆配合带锥度的内孔，是利用摩擦力来传递扭矩的。

因其拆卸简便，重复拆卸不会影响精度，所以在机械加工中得到了广泛应用。

二、莫氏锥度的分类和型号莫氏锥度分为长锥和短锥。

长锥多用于主动机床的主轴孔，短锥用于机床附件和机床连接孔。

莫氏短锥有B12、B16、B18、B22、B24 六个型号，他们是根据莫氏长锥1、2、3、4、5、6 号锥度衍生出来的。

三、莫氏锥度的斜角度数莫氏锥度的斜角度数是根据锥度的大小不同而不同。

莫氏1~6 号锥度的角度分别为：1°4"、2°3"、3°2"、4°1"、5°、6°。

其中，角度越大，锥度越陡峭。

四、莫氏锥度在机械加工中的应用莫氏锥度在机械加工中主要用于连接旋转体，如机床主轴和连接轴。

通过莫氏锥度的配合，可以精确地固定旋转体的位置，保证加工精度。

此外，莫氏锥度还可以用于刀具的装夹和机床的连接，方便刀具的更换和机床的组合。

五、莫氏锥度的优点和局限性莫氏锥度的优点在于其结构简单，连接牢固，传递扭矩大，拆卸方便，不会影响加工精度。

然而，莫氏锥度也存在局限性，如锥度精度受加工误差的影响，锥度角越大，加工误差越难控制。

莫氏锥度国际标准

莫氏锥度莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。

由于锥度很小，可以传递一定的扭距，又因为又锥度，又便于拆卸。

利用的就是摩擦力的原理,在一定的锥度范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻.在锥柄上好后,钻头可以将工件钻出需要的孔,而锥柄处不会出现转动现象.莫氏锥度，有0，1，2，3，4，5，6共七个号，主要用于各种刀具（如钻头、铣刀)各种刀杆及主轴锥度.公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆。

莫氏锥度：号数锥度C 标准锥度0 1：1°29'27"1 1：1°25'43"2 1：1°25'50"3 1：1°26'16"4 1：1°29'15"5 1：1°20'26"6 1：1°29'36"锥度C与圆锥角α的关系为：C＝2×tg（α/2）4号莫氏锥度:锥度(2tgα):1:=;锥角(2α)=2°58′31〃;斜角(α)=1°29′15〃;斜度(tgα)=莫氏6号锥度2度59分12秒公称直径普通长度182 带舌尾长度210 标准留距8 以上单位全是毫米[莫氏锥度]基本值：1:圆锥角α：2度51分秒332 23 度);rad: 939 67锥度C：1: 666 7标准号：1443(296)GB/T 157-2001莫氏圆锥锥度A B (max) C (max) D (max) E(max) F G H J K0 :1 6 4 1 3 1°29'27"1 :1 62 5 1°25'43"2 :1 75 80 16 6 5 1°25'50"3 :1 94 99 20 7 25 1°26'16"4 :1 124 24 8 1°29'15"5 :1 156 29 10 3 1°20'26"6 :1 210 218 40 51 13 4 8 19 1°29'36"7 - - - – 19 1°29'25。
