米顿罗LMI电磁计量泵说明书
2020版米顿罗隔膜式化学计量泵安全操作规程
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020版米顿罗隔膜式化学计量泵安全操作规程Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.2020版米顿罗隔膜式化学计量泵安全操作规程用户可根据不同的需要，将各种水处理剂由贮罐连续、定量地注入系统。
计量泵有四个单向伐（泵头的进出口，过滤网及注射处各一个），保证流体不至倒流。
与介质接触部分的材料为SAN、PVC、聚四氟乙烯、海帕伦（氯磺酰化聚乙烯合成橡胶）、聚乙烯等。
这些材质对大部分化学品有很好的抗腐蚀性能，但是有些化学品，如强酸或某些有机溶液，可能会损坏某些人造橡胶或塑料制成的零件，如隔膜、阀座、泵头等，此时可以用氟橡胶，EPDM，或聚丙烯等材料制成的零件代之。
电压：220伏±10伏频率：50赫兹1.安装：隔膜式化学计量泵由下列零部件组成：·隔膜式化学计量泵（包括电机）一套·软质塑料进料管一根·硬质白塑料出料管一根·止逆阀组件一套·过滤器组件一套用户可根据现场情况，将隔膜式化学计量泵安装在墙壁的托架上或直接安装在墙上，也可以安装在进料罐的基座上或直接安装在进料罐上。
泵头及联接件上的箭头指向为流体流动的方向。
应该注意的是，安装完毕之后，泵头处的箭头应指向上方，并保证料液的注入点必须高于料液贮罐的液面，以避免造成重力进料。
注意：一定要保证泵头处的箭头指向上方。

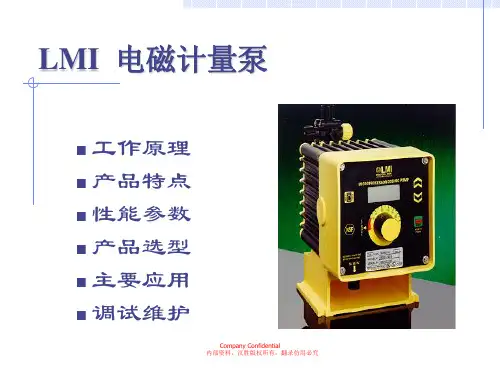

LMI加药泵说明书资料
电磁计量泵性能参数
电磁驱动 流量 : 0 - 95 l/h 最高压力 : 70 bar 冲程速度/长度可调 手动/自动控制方式 可编程控制
计量泵的选型
LMI电磁计量泵系列
A 系列: 2 GPH, 250 PSI (7.6 l/h, 17.3 bar) B 系列: 7 GPH, 150 PSI (26.5 l/h, 10.3 bar) C 系列: 25 GPH, 300 PSI (95 l/h, 20.7 bar) E 系列: 20 GPH, 300 PSI (76 l/h, 20.7 bar) P 系列: 3.2 GPH, 250 PSI (12 l/h, 17.3 bar) H 系列: 0.14 GPH, 1000 PSI (0.5 l/h, 70 bar) J 系列: 2.0 GPH, 140 PSI (7.6 l/h, 9.7 bar) M 系列: 35 GPH, 120 PSI (133 l/h, 8.3 bar)
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁泵基本工作原理
电磁计量泵吸入冲程
电磁驱动机构断电 复位弹簧将驱动轴 复位 隔膜Liquifram™ 被拉回，在泵头腔 内产生真空
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵调节
计量泵的选型
E7: 防爆系列配套附件
注: 所有附件为
非防爆
DPC-40 MP-100 MP-400D MP-500M 26006 脉冲发生器 RFP 远程脉冲流量 计 FC 触点式流量计
外部控制触发方式
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
米顿罗G系列M型隔膜计量泵使用说明书GM_HC.339-0080-000.02_2013.RevG
2.2 泵的保存
临时性保存 ( 少于六个月 )
在原来包装内部加 一 层保护，从而与外界环境隔离 。 如在潮湿气候条件下，校长期保存程
序进行 。 长期性保存(长于六个月 ) 设备保存的基本条件是防止内、外部零件的腐蚀 。 此类腐蚀是由昼夜变化、季节变化所造
成的 。 阻止由于此类变化引起的水蒸汽和其他有害 气 体的产生是不现实的，所以必须保护设备
吸程
最大吸程 2m 水柱
3
第 2 节安装
2 . 1 开箱
当承运人接受泵时，泵就将从工厂或代理商的仓库运往用户 。一 切在运输过程中发生的损
坏，客户都应立即通知承运人并要求索赔 。
在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏 ， 打开包装，确认所 有物品包括 附件都完好，数量正确，并与装箱单核对无误 。
图 11 GM0002 -GM0010 高粘度液力端
囱 12
GM0025- GM0050 PVC , PVDF
&混合物液力端
图 13 GM0025 -G M0050 不锈钢和浆料液力端 图 14 GM0025-G M0050 高粘度液力端 图 15
图
GM 0090-GM0500 中间段 16 GM0090-G M0500 PVC , PVDF
维修或更换将以现场服务或设备返广两种形式进行 I 视具体情况而定 。
自
第 1 节说明
川综述
录
'A
1. 2
工作原理
句， ， 缸句‘ d
1.3性能参数 第 2 节安装
2. 1 开箱
A丛寸
A"丁 A寸 U，、dp3roforor00
2 .2
2.3
2.5
电磁泵标准配置-注意事项-故障排除
开箱后首先核对泵体铭牌上的型号（MODEL#）、技术参数（流量-MAX LPH、压力-BAR）与 合同是否一致，同时按以下说明检查标准配置的随机附件。如果不一致，请马上和供货方联系。
美国米顿罗（Milton Roy）公司 LMI 工厂所生产的电磁驱动隔膜计量泵的型号由驱动端和液力 端（过流部分）组成，如 P156-398TI，前半部分 P156 为驱动端，后半部分-398TI 为液力端。每台泵 的包装里均有英文说明书及快速安装示意图各一份。
7 系列电磁计量泵（包括 P7、AA7、B7、C7），随机提供两芯电缆一根。安装时，将电缆的插 头插在泵体上的专用插孔上，另一端的黑、白两根导线接脉冲控制信号。
9 系列电磁计量泵（包括 AA9、B9、C9），随机提供四芯、八芯电缆各一根。根据现场不同的
控制信号，选用其中的一根：脉冲信号选四芯，4~20mA 信号选用八芯电缆。电缆的插头插在计量
不锈钢液力端（包括-257、-297、-277、-217、-37）标准配置中没有附件
按不同的驱动端，分成 0、1、7、9 四个系列（以计量泵型号中首位字母后面的首位数字划分，E 系 列除外），出厂时的标准配置的信号电缆如下（具体接法见第四页）： 9 系列驱动端（如 B926，AA956）标准配置为：四芯电缆、八芯电缆各一根 7 系列驱动端（如 P746、C726）标准配置为：两芯电缆一根 0 系列和 1 系列（如 P026、B126）标准配置中没有信号电缆
度、电压是否稳定等因素均有关系。 米顿罗公司的电磁驱动隔膜计量泵铭牌上的流量是在进口为常压、出口为铭牌压力、介质是纯
水的情况下测定的。实际使用中由于条件的改变，实测流量和铭牌流量不一致是正常的。所以对于 要求比较高的场合，在安装完毕后，需按实际操作的工况（同样的介质、同样的出口压力）在入口 处进行标定，并记录标定结果，在正式运行时以标定的结果来对计量泵进行设定。
米顿罗电磁计量泵介绍方案
电磁计量泵维修
备件包 Pro Pac™
• 隔膜Liquifram™ • 单向止回阀组件 • 压环 / 套环 • 泵头安装螺栓 • 安装指导 • 轴封
电磁计量泵的安装
装箱内容 安装注意事项 启动 流量标定
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵安装
装箱内容
电磁计量泵 16 英尺 (5m) 进、出口软管（316SS 泵头除外) 带滤网脚阀 注射阀 进、出口阀 (4FV, B4FV, 3FV等) 安装操作手册 进口软管陶瓷配重
计量泵的选型
泵头和连管代码: 351TI
5 = 0.5 9 = 0.9 6 = 1.8 1 = 3.0
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
计量泵的选型
泵头材质代码: 351TI
0 = Acrylic 2 = PVDF / PolyprelTM 3 = PDVF / PTFE 8 = PVC / PolyprelTM
电磁计量泵维修
更换备件包RPM Pro Pac™ 更换隔膜Liquifram™
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵维修
电磁计量泵预防性检修
每年需更换备件包括:
单向止回阀组件 隔膜Liquifram™ 进、出口压环
套环 泵头安装螺栓 轴封
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵安装
吸入提升式安装
出口注射阀必须垂直 安装 脚阀必须垂直安装 进口管路必须直，不 可弯曲和扭曲 最大提升高度 5 英尺 (1.5m)水柱
LMI加药泵说明书
电磁计量泵工作原理
排出冲程 吸入冲程 调节方式
电磁泵基本工作原理
电磁计量泵排出冲程
电磁驱动机构通电 后产生电磁引力 驱动轴被拉向泵头 方向 与驱动轴相连的隔 膜Liquifram™ 被 推向泵头端盖方向
Company Confidential
电磁泵基本工作原理
电磁计量泵吸入冲程
驱动机构中无电机和凸轮机构 只有唯一的运动件需润滑 全封闭，防化学腐蚀 方便、经济的外部控制方式 体积小重量轻便于安装 随机提供配套管路附件
Company Confidential
电磁计量泵性能参数
➢电磁驱动 ➢流量 : 0 - 95 l/h ➢最高压力 : 70 bar ➢冲程速度/长度可调 ➢手动/自动控制方式 ➢可编程控制
计量泵的选型
LMI电磁计量泵系列
A 系列: 2 GPH, 250 PSI (7.6 l/h, 17.3 bar) B 系列: 7 GPH, 150 PSI (26.5 l/h, 10.3 bar) C 系列: 25 GPH, 300 PSI (95 l/h, 20.7 bar) E 系列: 20 GPH, 300 PSI (76 l/h, 20.7 bar) P 系列: 3.2 GPH, 250 PSI (12 l/h, 17.3 bar) H 系列: 0.14 GPH, 1000 PSI (0.5 l/h, 70 bar) J 系列: 2.0 GPH, 140 PSI (7.6 l/h, 9.7 bar) M 系列: 35 GPH, 120 PSI (133 l/h, 8.3 bar)
市政用水 & 废水处理
瓶装水
管道处理 氟化处理 消毒处理
废水处理
混凝/絮凝过程 加氯/除氯 消泡 pH 调节
计量泵操作说明书1
以下为面板及按键功能说明：消参数设置，泵启动/停止二．操作说明1.计量泵启动后，出现下图之版本介绍画面：2. 首先经过延迟时间（时间依照设定值设定），计量泵才会启动开始加药。
《DELAY》画面，按下任意键取消：3. 接着画面显示《STROKES》（依照设定的工作模式显示工作状态），如下图所示：启动/停止计量泵《ESC》键有两个功能，一是取消及放弃参数设置功能；二是作为计量泵的启动/关闭功能。
计量泵于《OFF》状态时，无法进入功能设置页面进行参数设置，如下图所示，按住《ESC》键（约3秒钟）启动计量泵；任何时间或任何设置页面按住《ESC》键（约3秒）可停止计量泵。
（OFF-停止，ON-启动）动作模式设置MODE－PROG[1]VMS MF型计量泵可工作于七种不同模式，分别为：CONSTANT/定量式、DIVIDE/脉冲分配式、MULTIPL Y/脉冲乘算式、PPM/百分比浓度控制式、BATCH/批量式、VOLT/电压控制式、mA/电流控制式。
我们的计量泵都是脉冲输出信号所以只需设置两个参数就可以实现计量泵的加药动作。
MULTIPLY/脉冲乘算式－MOD[03]接收脉冲水表或其他脉冲讯号来源，计量泵以倍数进行加药动作。
倍数最小值为1，错误的数值计量泵将不会储存。
若觉得加药太慢可以适当的增加倍数。
按《向上/向右》键修改参数值，按《E》键储存设置，按《ESC》键放弃修改或离开。
同时设置《DELAY TIME》(讯号周期时间)，计量泵将自动把动作间隔平均分散于下一个脉冲讯号之前，请参考初始设置说明《DELAY－SET[05]》。
设置SETUP－PROG[2]除了动作模式设置之外，另外有参数需进行设置，由《MODE－PROG[2]》选单进入。
TIMEOUT/脉冲间隔时间－SET[05]此设置仅对《MULTIPL Y》（脉冲乘算式）动作模式有效。
当计量泵接收到水表的讯号后就开始动作，动作时间为第一个脉冲至下一个脉冲的时间段。
LMI系列电磁泵介绍
电磁计量泵泵头代码
3 5 1 T I
计量泵的选型
LiquiPro™ 系列 泵头和进出口管径 泵头材质 出口阀代码
进、出口管材代码
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
LiquiPro™ 泵头系列:
优点：
351TI
计量泵的选型
采用整体阀组件，避免了安装过 度导致密封圈变形 提高了阀的容积效率 出色的启动性能 更佳的防泄漏能力
电磁计量泵维修
更换备件包RPM Pro Pac™ 更换隔膜Liquifram™
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
电磁计量泵预防性检修
电磁计量泵维修
每年需更换备件包括:
单向止回阀组件 隔膜Liquifram™ 进、出口压环
套环 泵头安装螺栓 轴封
Company Confidential 内部资料，汉胜版权所有，翻录仿用必究
备件包 Pro Pac™
电磁计量泵维修
• 隔膜Liquifram™
• 单向止回阀组件
• 压环 / 套环
• 泵头安装螺栓 • 安装指导 • 轴封
供电电源代码: A141
供电电源代码 1 = 120 VAC 美标电源插头
计量泵的选型
供电电源代码 2 = 240 VAC 美标电源插头 供电电源代码 3 = 220-240 VAC 德标电源插 头 供电电源代码 5 = 240-250 VAC 英标电源插 头 供电电源代码 6 = 240-250 澳/新标准电源插 头
pH 控制 混凝/絮凝过程
硫酸铝, 硫酸铁, 聚合物
软化处理 色味处理/加铁 & 锰
