01FLUKE 15B+数字万用表使用介绍
FLUKE 15B+数字万用表的使用
测试电阻：
注意：电阻的测试是万用表 内部提供电源，与其它的测 试不一样，所以严禁使用万 用表的欧姆档测试带电的元 件。
1. 连接测试表笔：我们将 黑表笔接在公共测试插 孔，红表笔接在电阻测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至欧姆档位（如 右图所示）；
测试mV级电压：
3. 选择交直流：因为mV 的交直流在一个档位上， 所以需要通过黄色的切 换键来选择切换，右图 选择是直流档，按下切 换键就切换到交流档
直流 切换键
交流
11
FLUKE 15B+数字万用表的使用
测试mV级电压：
3. 下面的测试方法步骤和交流 电电压的测试试方法一样， 不在一一赘述了
12
3
FLUKE 15B+数字万用表的显示屏显示内容介绍
未说明的标示是其它型号使用的
蜂鸣档显示
截屏显示
电阻和电阻单位
二极管档位显示 电容和电容单位
高压危险 测试数值显示
电池电量显示
手动/自动调节
mV和V显示 电压或电流的交
直流显示 µA、mA和A显示
4
FLUKE 15B+数字万用表的使用
测试交流电电压：
手动选择模式
者损坏万用表
6
FLUKE 15B+数字万用表的使用
测试交流电电压：
4. 开始测试：我们将红黑表笔分 别接在待测试的端子上，要保 证表笔接触良好。待显示屏上 的数值稳定后记录下测试数值， 如果测试数据波动频率较快， 还可以使用截屏键截取瞬时数 值（如右图所示）
截屏显示
7
FLUKE 15B+数字万用表的使用
数字式万用表的使用ppt课件
黑色表笔插入com 孔，红色电笔插入
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。

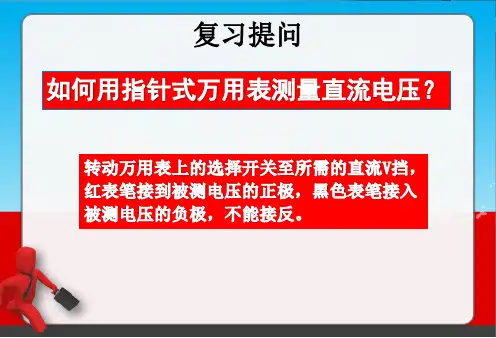

复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
万用表的使用方法课件ppt完整版
安全操作规范
01
02
03
04
使用前应检查万用表是否完好， 以及测试线是否绝缘良好。
在测量过程中，应注意防止触 电和短路等危险情况的发生。
测量完成后，应将万用表量程 选择开关置于最高档位，并断 开测试线与被测电路的连接。
长期不使用时，应将万用表存 放在干燥、通风的地方，避免
潮湿和高温环境的影响。
05
结构与类型
结构
一般由表头、测量电路、转换开关等 部分组成。
类型
根据测量原理和功能不同，可分为模拟 万用表和数字万用表两大类。
选购与保养
选购
选择品牌知名度高、质量可靠、功能齐全、价格合理的万用表。
保养
定期清洁表面，保持干燥；轻拿轻放，避免剧烈震动；长时间 不用时，应取出电池并存放在干燥通风处。
02
号进行测量。
温度测量范围：一般万用表可测量的 温度范围从-50℃到+1000℃不等。
温度测量步骤
选择合适的温度量程和测量模式； 将温度传感器与待测物体充分接触；
读取显示屏上的温度值。
晶体管测试
晶体管测试原理：通过测量晶体管的三个 极间的电压和电流关系，判断其类型和性 能参数。
根据测试结果判断晶体管类型和性能参数。
07
总结与展望
课程总结回顾
万用表的基本概念和原理
介绍了万用表的基本定义、工作原理及分类。
万用表的维护与保养
强调了万用表日常维护和保养的重要性，提 供了相应的操作建议。
万用表的使用方法
详细阐述了万用表的使用步骤，包括选择量 程、接线方法、测量技巧等。
实验与案例分析
通过实验操作和案例分析，加深学员对万用 表使用方法的理解和掌握。
FLUKE15B+数字万用表使用介绍
FLUKE 15B+数字万用表的使用
5. 开始测试：我们将红黑表笔分 别接在待测试的端子上，要保
证表笔接触良好。读数时注意
查看显示屏右上角的电阻单位， 是Ω，还是K Ω 或者MΩ
注意此处显 示的单位பைடு நூலகம்
FLUKE 15B+数字万用表的使用
5. 测试完毕：我们将旋转开关转 至“OFF”档位，关闭万用表， 再将测试的红黑表笔取下来卷 好，和万用表一起放在表盒内
直流电压档 位及显示
红表笔接正电 黑表笔接负电
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将 黑表笔接在公共测试插
孔，红表笔接在电压测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至mV档位（如右 图所示）；
mV电压档位 及显示
红黑表笔接法
FLUKE 15B+数字万用表的使用
蜂鸣档 二极管档 电阻档
FLUKE 15B+数字万用表的使用
3. 选择测试量程:因为元件的电 阻一般是一个稳定的数值， 所以一般建议选择自动模式 来测试。如果选择手动模式， 首先要选择正确的量程，在 不确定待测电压的大概范围 时，先从最大的量程开始选 择，再逐步减小，防止测试 错误或者损坏万用表
从MΩ档开始

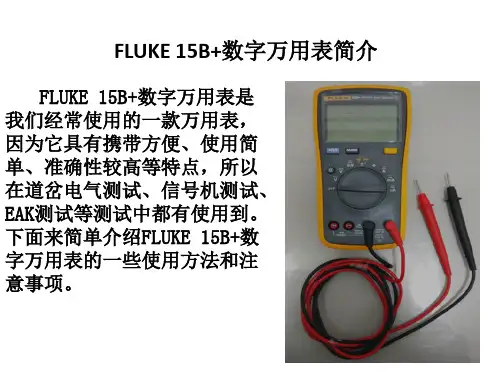

FLUKE 15B+数字万用表简介

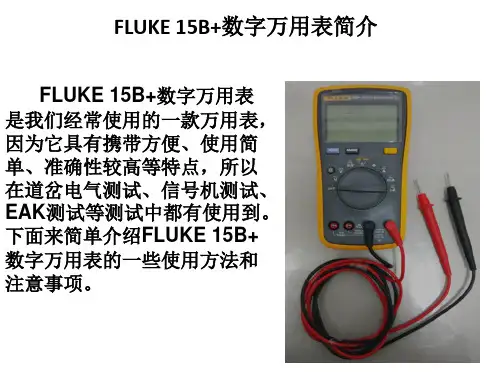

FLUKE 15B+数字万用表是 我们经常使用的一款万用表， 因为它具有携带方便、使用简 单、准确性较高等特点，所以 在道岔电气测试、信号机测试、 EAK测试等测试中都有使用到。 下面来简单介绍FLUKE 15B+数 字万用表的一些使用方法和注 意事项。
FLUKE 15B+数字万用表的按键介绍
福禄克15B万用表使用说明知识分享
福禄克15B万用表使用说明福禄克15B数字万用表使用方法简介：福禄克15 B数字万用表属于比较简单的测量仪器。
本篇，教大家数字万用表的正确使用方法。
从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。
一、电压的测量1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω► ( 把旋钮选到此位置如图：直流选择档位（注意：“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：交流选择档位表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量电流选择档位按此键转换交流直1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于400mA的电流，则将红表笔插入“400mA”插孔，将旋钮打到直流400mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“OL.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过应选择交流模式，电流测量完毕后应将红笔插回“”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量：按此键转换二极将表笔插进“COM”和”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
