华为视频会议摄像机专用控制键盘使用说明书

合集下载

视频会议主机使用说明

视频会议主机使用说明一、本机使用遥控器控制，遥控器的键位说明如下：1. [Mic Off] 鍵 - 開啟及關閉麥克風。

2. 方向鍵 - 瀏覽目錄或當目錄隱藏時移動攝影機。

3. [Volume +/–] 鍵 - 調整系統音量。

4. [Layout] 鍵 - 轉換全畫面或不同的畫面配置。

5. [Cancel] 鍵 - 回到目錄上一層或刪減已輸入的字母或數字。

6. [撥出] 鍵 -連線。

7. 攝影機預設–設定特定的攝影機位置。

按住某個數字鍵 1 秒便可將目前攝影機位置儲存到該數字。

若要在通話中啟用預設位置，只需按該數字鍵然後鬆開。

8. [Snapshot] –拍攝本端現有畫面。

(只在通話中適用)9. [Presentation] 鍵 - 轉換至另一個預設影像來源。

10. [OK/Menu] 鍵 - 顯示目錄並選擇目錄項目。

11. [Zoom +/ –] 鍵 - 調較攝影機焦點。

12. [Selfview] 鍵 - 顯示送出的影像。

再按 [Selfview] 鍵可關閉此功能。

13. [電話簿] - 使用 [電話簿] 儲存或尋找視像聯絡人，以便輕鬆地撥電話。

14. 紅色鍵 - 結束目前通話。

未通話時按此鍵將會把系統轉到準備模式。

15. 數字/字母鍵 - 功能和手提電話一樣。

“.”与“#”同键。

16. [Touch Tones] 鍵 - 在通話中時，按此鍵可呼叫其他聯絡人 (而非預設)。

二、使用说明：、、、、主目錄包含 [撥出]、[進入待機模式]、[移動攝影機]、[簡報]、[MultiSite] 、[控制台]、隐藏。

注：目錄會在 15 秒後自動隱藏。

您還可在主目錄中按 [取消 (X)] 來手動隱藏目錄。

1、使用電話簿撥電話：（1）在遙控器上按 [電話簿] 或在主目錄中選擇 [電話簿]。

（2）使用方向鍵或字母鍵選擇聯絡人。

（3）按 [確定] 以選取該聯絡人，將會顯示 [連線] 目錄。

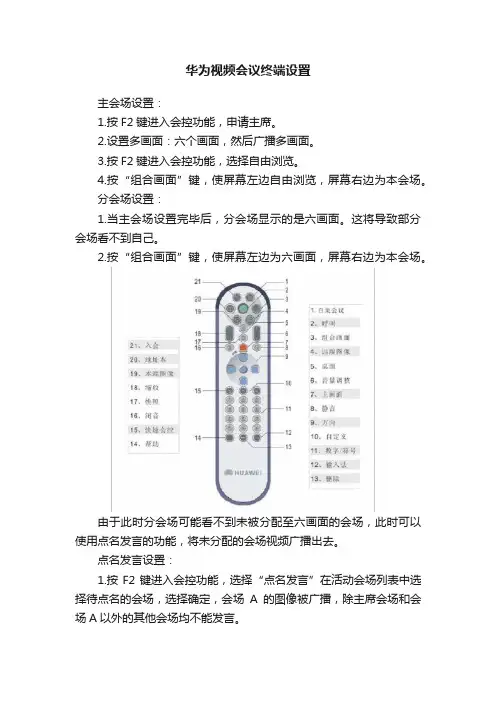

华为视频会议终端设置

华为视频会议终端设置
主会场设置：
1.按F2键进入会控功能，申请主席。

2.设置多画面：六个画面，然后广播多画面。

3.按F2键进入会控功能，选择自由浏览。

4.按“组合画面”键，使屏幕左边自由浏览，屏幕右边为本会场。

分会场设置：
1.当主会场设置完毕后，分会场显示的是六画面。

这将导致部分会场看不到自己。

2.按“组合画面”键，使屏幕左边为六画面，屏幕右边为本会场。

由于此时分会场可能看不到未被分配至六画面的会场，此时可以使用点名发言的功能，将未分配的会场视频广播出去。

点名发言设置：
1.按F2键进入会控功能，选择“点名发言”在活动会场列表中选择待点名的会场，选择确定，会场A的图像被广播，除主席会场和会场A以外的其他会场均不能发言。

此时各会场均显示的被点名会场的视频图像
解除点名：
当点名发言的会场发言完毕，可以选择另一个待点名的会场点名发言。

也可按F2键进入会控功能，选择自由讨论，此时各会场均显示点名发言之前的图像。

VIDEOTEC DCJ视频和云台控制键盘说明书

DCJVIDEO AND TELEMETRY CONTROL KEYBOARD DCJDESCRIPTIONFurthermore, the DCJ allows you to control up to 999 telemetry receivers, the preset and patrol functions together with the DTRX3 receiver. The three axis joystick allows a simple manual control and gives the ability to drive variable speed Pan & Tilt, and further to the most common high speed domes and can be used also for the menu set-up.Three serial RS-485 communication lines are available: one for a video matrix and multiplexer and two used for the management of independent telemetry lines.A RS-232 serial connection allows the firmware update from a PC.MAIN FEATURESThree axis proportional joystickControl of all Videotec matrixCommunications:• RS-485 serial communication with video matrix and multiplexer• 2 RS-485 independent telemetry lines• RS-232 serial communication connection with PC for firmware updateDirect control or through Videotec matrix series SM of third parties productsUp to 9999 video channels, 999 telemetry receivers on each telemetry line and 99 monitorsMore than 40 protocols supportedTECHNICAL DATAGENERALJoystick for Pan/Tilt/Zoom and menus controlDisplay back-litErgonomic keys configurationMenu in 4 languages (Italian, English, French, German)Three password levels: Connection, set-up, alarm resetMacro-functions keys (max. 10): Monitor selection, camera selection, selection of receiver associated to the camera, previously stored P&T scan position9999 cameras, 999 telemetry receivers, 99 monitorsAlarm and/or breaks communication buzzerVarious accessory functions like keys enabling/disabling, energy saving, error alert, etc. Equipped with wide range power supply, 3 power cables, 6 RJ11 telephone cables, 6 RJ11 jack junction boxesMECHANICALThermo-resistant and shock proof ABS materialDimensions: 298x107x210mm (11.7x4.2x8.2in)3 axis proportional joystick, with calibration and test featuresDisplay 4 lines of 20 characters3 connectors RJ11Power supply jack connectorDB9 connector for firmware updateConfiguration dip-switchUnit weight: 1.1kg (2.2lb)ELECTRICALPower supply:• IN from 100Vac up to 240Vac, 50/60Hz - OUT 12Vdc, 1.25ASERIAL COMMUNICATIONS3 RS485 lines for communication1 direct line with matrix and multiplexer to a max. 1200m (3937ft)2 lines for 2 independent telemetry daisy chains, up 999 telemetry receivers to a max. 1200m (3937ft)Serial connection RS232 to PC for firmware update, controllable to a maximum distance 15m (49ft)Protocols (Video Line):• VIDEOTEC (1200, 9600, 19200, 38400 baud)• VIDEOTEC MACRO (1200, 9600, 19200, 38400 baud)Protocols (Telemetry Line):• PELCO D (2400, 4800, 9600, 19200 baud)• VIDEOTEC (1200, 9600 baud)• VIDEOTEC MACRO (1200, 9600, 19200, 38400 baud)I/O INTERFACEMultiplexerADEMCO, HITRON, SANYO, SONYDvrEL.MO., EVERFOCUS, SONYDomeAMERICAN DYNAMICS, BOSCH, ELBEX, ELMO, ERNITEC, HITRON, JVC, KALATEL, PANASONIC, PELCO, SAMSUNG, SANTEC, STAR, VCLTelemetryENEOADEMCO, AMERICAN DYNAMICS, BOSCH, ELBEX, ELMO, ENEO, ERNITEC, EVERFOCUS, HITRON, JAVELIN, JVC, KALATEL, PANASONIC, PELCO, SAMSUNG, SANTEC, SANYO,SONY, STAR, VCL are registered trademarksThe product may be interfaced with devices not manufactured by VIDEOTEC. It is possible that the interface protocols have changed or are in a different configuration from earlier tested units by VIDEOTEC. VIDEOTEC recommends a test prior to installation. VIDEOTEC will not be liable for any installation costs or lost revenues in the event a compatibility problem will occur.ENVIRONMENTFor installation indoorsOperating temperature: from 0°C (32°F) up to +40°C (104°F)CERTIFICATIONSElectrical safety (CE): EN60950-1, EN62368-1Electromagnetic compatibility (CE): EN50130-4, EN55022 (Class B), EN61000-6-3, FCC Part 15 (Class B)EAC certificationRELATED PRODUCTSDTMRX224 Telemetry receiver 12 functions, 24VacDTMRX2 Telemetry receiver 12 functions, 230VacDTRX324 Telemetry receiver 17 functions, 24VacDTRX3 Telemetry receiver 17 functions, 230VacULISSE Integrated positioning unitPACKAGEModel Number Weight Dimensions (WxHxL) Master cartonDCJ.3 3.1kg (6.6lb) 42.5x17.5x26cm (17x7x10in) 4DCJ。

华为视频会议终端配置手册

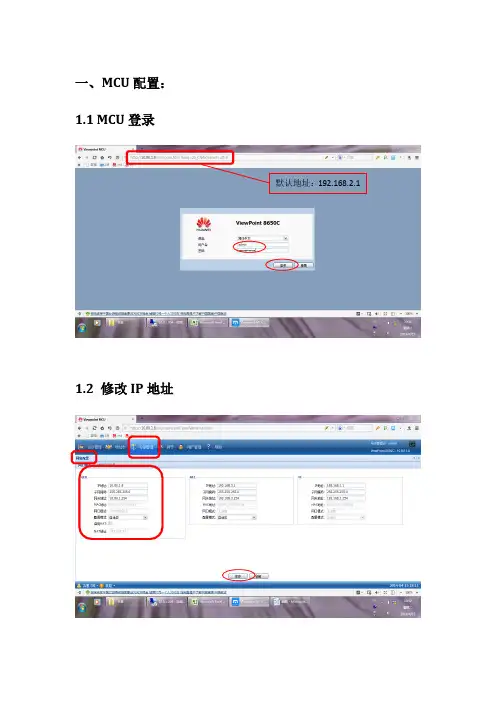

一、MCU配置：
